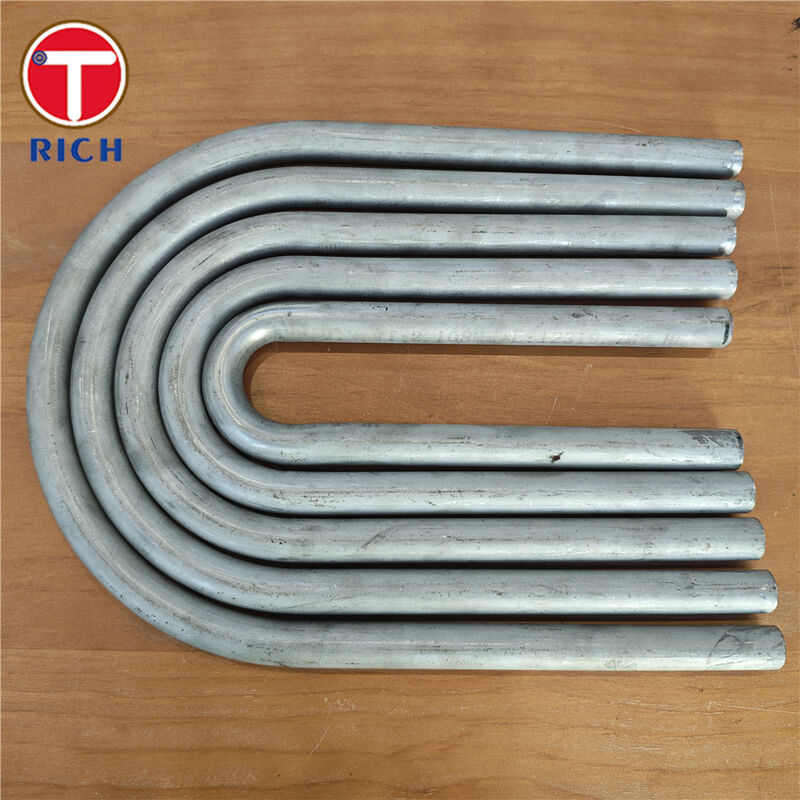

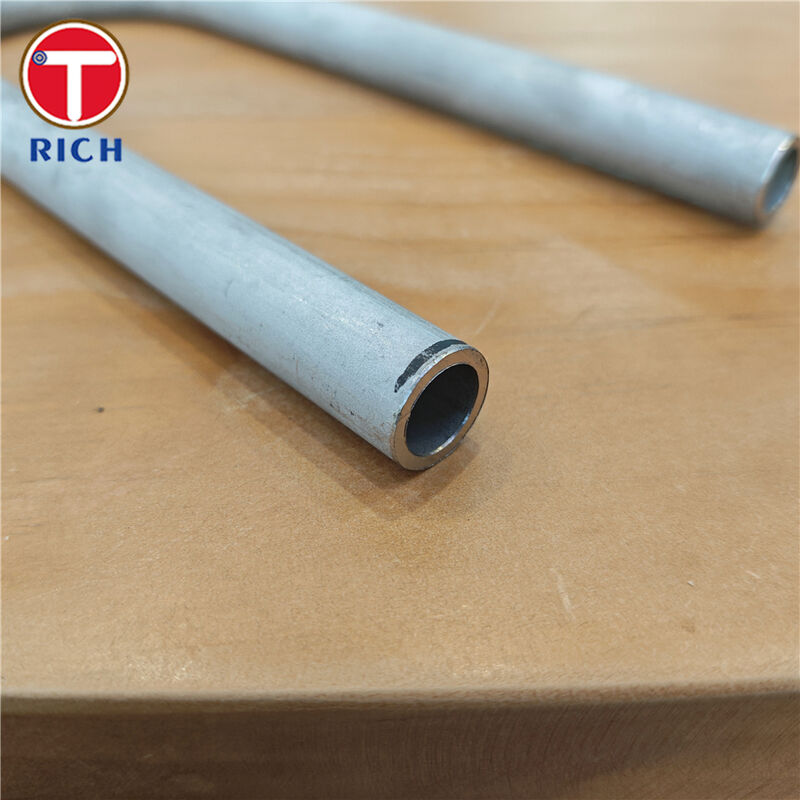

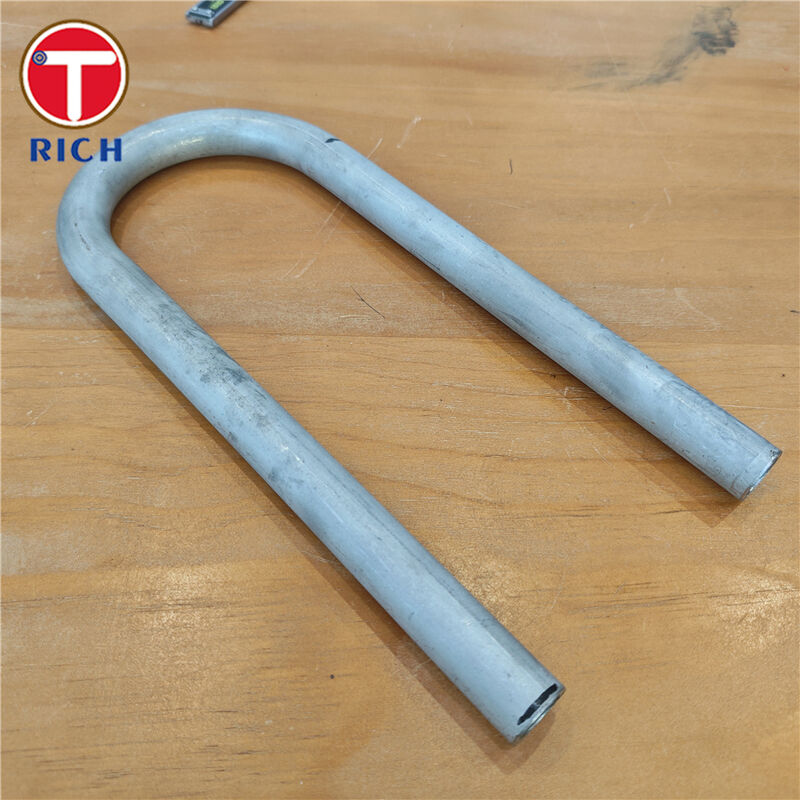

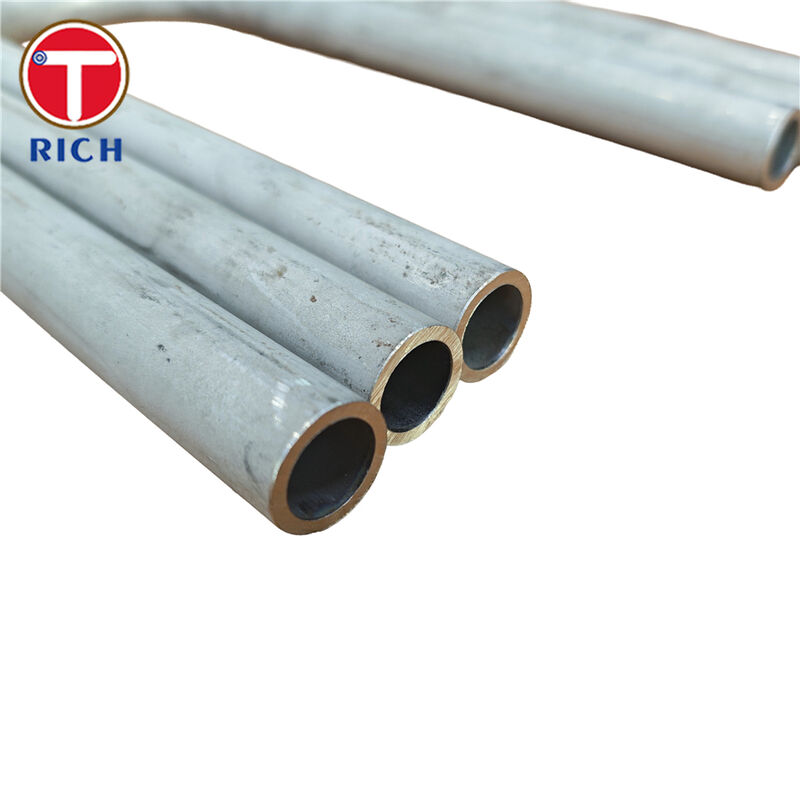

Roestvrijstalen U-vormige buizen voor warmtewisselaars

Overzicht van het materiaal

U-buizen van roestvrij staal worden vervaardigd door naadloze of gelaste roestvrijstalen warmtewisselaarbuizen in koude buiging in precieze U- of meervoudige U-geometrieën te vormen.gevolgd door spanningsverlichting of indien nodig oplosmiddelglühen. zij zijn ontworpen voor warmtewisselaars, condensatoren, ketels en voedingswaterverwarmers die onder hoge temperatuur en druk werken,en worden gewoonlijk geproduceerd in austenitische kwaliteiten zoals TP304/304L, TP316/316L en TP321 aan normen zoals ASTM A213 of aanverwante specificaties.

Specificaties

Basismateriaal

• Austenitisch roestvrij staal: ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• Andere opties op aanvraag: roestvrij staal van hogere legering, duplex roestvrij staal, nikkellegeringen

Dimensionele bereik (typische capaciteit)

• Buitenste diameter (OD): ca. 12,7 ∼38,1 mm (1⁄2" ∼11⁄2"), grotere afmetingen op aanvraag

• Wanddikte (WT): ca. 0,70 ∼4,0 mm

• Verwijderingsradius (CLR):

  • Minimaal: typisch ≥1,5 × OD

  • Maximaal: tot ongeveer 1500-1700 mm, afhankelijk van OD en kwaliteit

• Rechte beenlengte: tot ongeveer 12.000 mm

• Maximaal ontwikkelde lengte per U-buis: tot ongeveer 27 000-30.000 mm

Vervaardigingsroute

• Moederbuis: naadloze of gelaste ruwstaal-warmtewisselaarsbuizen

• Buigen: koud buigen tot een bepaalde straal en lengte van de been (meestal volgens de praktijk van TEMA / DIN 28179)

• Warmtebehandeling:

  • Oplossingsgluren of spanningsverlichting na buigen voor austenitische roestvrije soorten, indien vereist door de code of de klant

• Afwerking: gepickt, helder gegrild of mechanisch gepolijst

• Eindstukken: eenvoudig, geslepen of bereid voor het lassen van buis tot buisplaat

Hoofdkenmerken

• Uitstekende corrosiebestandheid in water, stoom, veel chemicaliën en raffinaderij/petrochemische media, met name in TP316/316L en TP321.

• Hoogtemperatuurcapaciteit voor de boiler en de warmtewisselaar, met stabiele mechanische eigenschappen bij verhoogde bedrijfstemperatuur.

• Compacte bundelopstelling dankzij het U-vormige ontwerp, waardoor de wissellengte wordt verkort en thermische uitbreiding mogelijk is zonder uitbreidingsverbindingen.

• Strenge buigbeheersing (radius, verdunning van de wand, ovaliteit) ter handhaving van de drukintegriteit en de stroomprestaties bij de buiging.

• Volledig traceerbare productie met drukonderzoek en niet-destructief onderzoek volgens internationale normen.

Onze voordelen

1Hoe controleer je de verdunning van de wanden en de ovalatie bij de U-buig?

Het verdunnen van de wand en de vervorming van de dwarsdoorsnede zijn de belangrijkste technische problemen bij koud gebogen buizen.omdat de buitenwand van de bocht de neiging heeft dunner te worden terwijl de binnenwand dikker wordt en de sectie licht ovaal wordt.

• We ontwerpen buigprocedures om de wand dunner te houden bij de buiging binnen een gecontroleerd laag percentage van de oorspronkelijke wand en de ovaliteit binnen de strakke grenzen van de OD,in overeenstemming met de gemeenschappelijke specificaties voor warmtewisselaars voor U-buizen.

• Buiggereedschap, mandrels en smering worden geselecteerd om te voldoen aan OD / WT en kwaliteit, waardoor lokale spanning wordt verminderd en platte vorm wordt voorkomen.

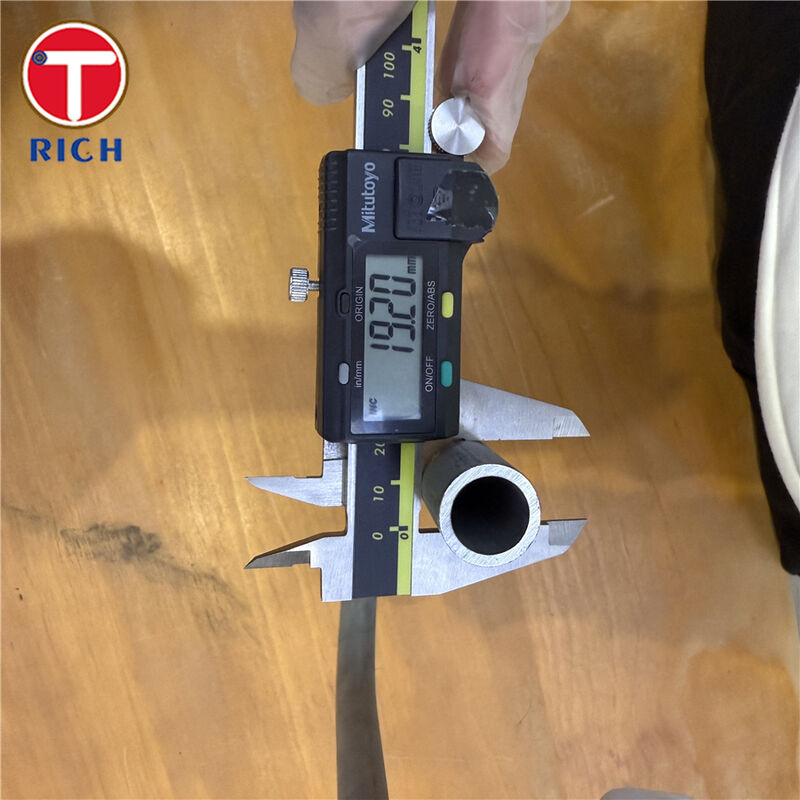

• Elke partij wordt dimensieel gecontroleerd bij de bocht (OD, WT, ovaliteit) zodat de buizen passen in de gaten van de buisplaat en voldoen aan de eisen van de procesdruk.

2. ¿Is de buis na koud buigen goed warmtebehandeld?

Koud buigen brengt restspanningen met zich mee en kan de corrosiebestandheid verminderen als er hoge spanningen in het materiaal blijven.

• Voor austenitische U-buizen van roestvrij staal gebruiken wij na het buigen oplossingsgluren of een warmtebehandeling voor spanningsverlichting, wanneer de klant of de code dit vereist.

• Warmtebehandeling wordt uitgevoerd in gecontroleerde ovens of met elektrische weerstandsmethoden, zoals gewoonlijk gebruikt door grote U-buisfabrikanten.

• De mechanische en corrosie eigenschappen na het buigen worden daardoor hersteld tot de in de basisbuisnormen (bijvoorbeeld ASTM A213) gespecificeerde niveaus.

3. ¢ Welke normen en cijfers kunt u voldoen? ¢

Eindgebruikers hebben meestal behoefte aan compatibiliteit met bekende buisnormen en uitwisselingscodes.

• ASTM / ASME

  • ASTM A213 / ASME SA213 voor naadloze austenitische roestvrije warmtewisselaars (TP304/304L, TP316/316L, TP321, TP347H, enz.)

  • ASTM A249 / ASME SA249 voor gelaste austenitische ketel- en warmtewisselaarbuizen waarbij gelaste moederbuizen zijn gespecificeerd

  • ASTM A688 / ASTM A803 voor U-buigbuizen van het type voedingswaterverwarmer op basis van gelast of naadloos austenitisch roestvrij staal

• EN / DIN

  • EN 10216-5 voor naadloze roestvrije buizen voor druk- en corrosiebestendig gebruik

  • EN 10217-7 voor gelaste roestvrije drukbuizen, indien van toepassing

  • DIN 28179 / DIN 28180 voor U-buiggeometrie en dimensie-toleranties in buisvormige warmtewisselaars

• GOST

  • Buizen van roestvrij staal voor corrosiebestendig gebruik, met inbegrip van warmtewisselaartoepassingen

• JIS

  • JIS G3463 buizen van roestvrij staal voor ketels en warmtewisselaars

• GB (China)

  • GB/T 13296 naadloze buizen van roestvrij staal voor ketels en warmtewisselaars

  • GB/T 14976 naadloze buizen van roestvrij staal voor het transport van vloeistoffen, indien gespecificeerd voor procesbuizen

Hierdoor kunnen U-vormige buizen worden geleverd om aan de meeste internationale projecten en codevereisten te voldoen.

4. ¢Wat is er met inspectie, testen en documentatie? ¢

• De buizen worden aan elk stuk onderworpen aan hydrostatische of niet-destructieve elektrische tests (windstroom, ultrasone) zoals toegestaan in de toepasselijke buizennormen.

• Voor kritieke diensten kunnen aanvullende tests worden verstrekt, zoals intergranulaire corrosieonderzoek, PMI en hardheidstests.

• Er worden molenproefcertificaten (bijvoorbeeld EN 10204 3.1) verstrekt met betrekking tot warmtecijfer, kwaliteit, afmetingen, NDT en warmtebehandeling.

5Welk materiaal raad je aan voor mijn dienst?

• Voor algemeen water, stoom en veel media met een laag chloorgehalte is TP304/TP304L meestal voldoende.

• Voor chloorhoudende of licht agressieve chemische stoffen is TP316/TP316L doorgaans de veiligere keuze vanwege het gehalte aan molybdeen en de verbeterde pittingbestandheid.

• Voor diensten bij hogere temperaturen met frequente thermische cyclussen wordt vaak de voorkeur gegeven aan TP321 (Ti-stabilisatie) of TP347H.

Chemische samenstelling

Mechanische eigenschappen

Uitvoeringsnorm

ASTM / ASME

• ASTM A213 / ASME SA213 ?? naadloze buizen van ferritisch en austenitisch legerd staal voor ketels, superverwarmers en warmtewisselaars

• ASTM A249 / ASME SA249 ‡ gelaste austenitische ketels, superverwarmers, warmtewisselaars en condensatorbuizen

• ASTM A688 / ASTM A803 ?? austenitische en ferritische roestvrije voedingswaterverwarmingstoestellen en U-buigbuizen

EN / DIN

• EN 10216-5 ️ naadloze buizen van roestvrij staal voor drukdoeleinden

• EN 10217-7 Gelaste buizen van roestvrij staal

• DIN 28179 / DIN 28180 - buizen en U-buigingen voor buisvormige warmtewisselaars; afmetingen, materialen en buigtoleranties

GOST

• GOST 9941 ️ ruiten van roestvrij staal van corrosiebestendig staal, veel gebruikt op de GOS-markten voor warmtewisselaars en procesapparatuur

JIS

• JIS G3463 ️ buizen van roestvrij staal voor ketels en warmtewisselaars

GB (China)

• GB/T 13296 ?? naadloze buizen van roestvrij staal voor ketels en warmtewisselaars

• GB/T 14976 ️ naadloze buizen van roestvrij staal voor het transport van vloeistoffen

Toepassingsgebieden

Algemene toepassingsgebieden

Dankzij hun hoge corrosiebestandheid, temperatuursvermogen en compacte geometrie worden roestvrijstalen U-vormige buizen veel gebruikt in:

• warmtewisselaars met schelp en buis

• condensatoren en voedingswaterverwarmers

• Verwarmingstoestellen voor afvalwarmte

• Energiecentrales en warmteherstelinstallaties voor hernieuwbare energie

• Nucleaire en petrochemische procesapparatuur

Q: Bent u een handelsonderneming of een fabrikant?

A: fabrikant, kan ook handelen.

V: Hoe lang is uw levertijd?

A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn,of het is 30-40 dagen als de goederen niet op voorraad zijn,

Het hangt af van de hoeveelheid.

V: Levert u monsters? Is het gratis of extra?

A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.

Wat zijn uw betalingsvoorwaarden?

A: Betaling <=2000USD, 100% vooraf Betaling>=2000USD, 30% T/T vooraf, saldo vóór verzending.

Als u nog meer vragen heeft, kunt u mij gerust contacteren.
