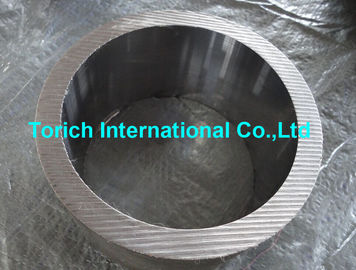

JIS G 3473 Hydraulische Cilinderbuis, Ronde Koolstofstaalbuis voor Cilindervaten
Productdetails
geslepen hydraulische cilinderbuis
,Hydraulische Cilinderpijp
JIS G 3473 is de productiestandaard Torich volgen voor de productie van Hydraulische Cylinder Carbon Steel Tubes voor Cylinder Barrels
JIS G 3473 Buizen van koolstofstaal voor cilindervaten
Standard JIS G 3473
Hydraulische cilinders en buizen van koolstofstaalToepassing:voor cilinders
Hydraulische cilinders en buizen van koolstofstaalGroottebereik:
ID 5-420 mm WT0,5-50 mm L max 12000 mm
| chemische samenstelling % max | ||||||
| staal | C | - Jawel. | Deeltjes | P | S | Nb of V |
| STC 370 | 0.25 | 0.35 | 0.30-0.90 | 0.04 | 0.04 | - |
| STC 440 | 0.25 | 0.35 | 0.30-0.90 | 0.04 | 0.04 | - |
| STC 510 A | 0.25 | 0.35 | 0.30-0.90 | 0.04 | 0.04 | - |
| STC 510 B | 0.18 | 0.55 | 1.5 | 0.04 | 0.04 | - |
| STC 540 | 0.25 | 0.55 | 1.6 | 0.04 | 0.04 | 0.15 max. |
| STC 590 A | 0.25 | 0.35 | 0.30-0.90 | 0.04 | 0.04 | - |
| STC 590 B | 0.25 | 0.35 | 1.5 | 0.04 | 0.04 | - |
| Opmerking: STC 550 Nb in combinatie met V kan worden toegevoegd. In dit geval bedraagt de maximale waarde van Nb+V 0,15%. | ||||||
| Mechanische eigenschappen min | |||
| staal | Treksterkte Mpa | Gewichtspunt of beproefde spanning Mpa | Verlenging in % |
| STC 370 | 370 | 251 | 30 |
| STC 440 | 440 | 305 | 10 |
| STC 510 A | 510 | 380 | 10 |
| STC 510 B | 510 | 380 | 15 |
| STC 540 | 540 | 390 | 20 |
| STC 590 A | 590 | 490 | 10 |
| STC 590 B | 590 | 490 | 15 |
| categorie | Tolerantie op wanddikte |
| met een breedte van niet meer dan 50 mm | ± 12,5%, maar de minimumwaarde is 0,5 mm |
| met een breedte van niet meer dan 50 mm | ±10% maar de minimale waarde is 0,3 mm |
| Cole afgewerkt elektrische weerstand gelast staal buis | ±8%, maar de minimumwaarde is 0,15 mm |
| Productieprocessen en warmtebehandeling | |||
| Aanduiding van de graad | Vervaardigingsproces | Warmtebehandeling | Toepassing |
| STC 370 | met een breedte van niet meer dan 50 mm | Gefabriceerd | Snijden |
| STC 440 | Elektrische weerstandslassen met koud afwerking | als koud getrokken of als stressverlichting | Honing |
| STC 510 A | koud afwerking naadloos | als koud getrokken of als stressverlichting | Snijden en slijpen |
|
| Elektrische weerstandslassen met koud afwerking | als koud getrokken of als stressverlichting | Honing |
| STC 510 B | koud afwerking naadloos | Stressverlichting | Snijden en slijpen |
|
| Elektrische weerstandslassen met koud afwerking | Stressverlichting | Honing |
| STC 540 | met een breedte van niet meer dan 50 mm | Gefabriceerd | Snijden |
| STC 590 A | koud afwerking naadloos | als koud getrokken of als stressverlichting | Snijden en slijpen |
| STC 590 B | koud afwerking naadloos | Stressverlichting | Snijden en slijpen |

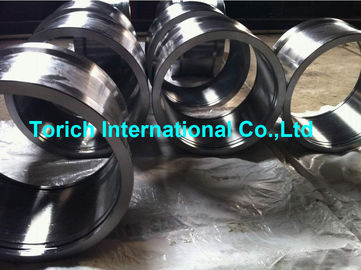

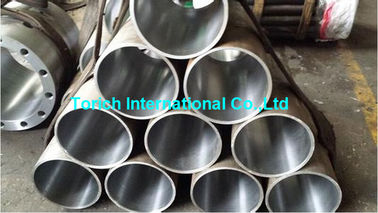

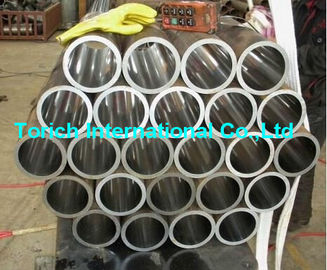

Hydraulische cilinders en buizen van koolstofstaal op de productielocatie:
-
