Ronde EN 10217-2 laste Staalbuizen P195GH P235GH P265GH 16Mo3 HFW SAWH SAWL
Productdetails

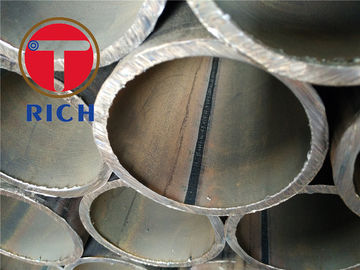

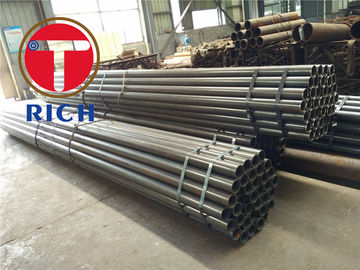

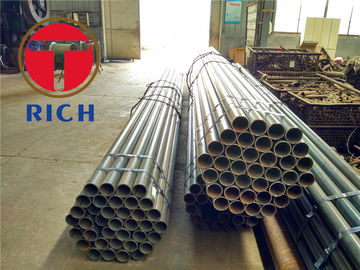

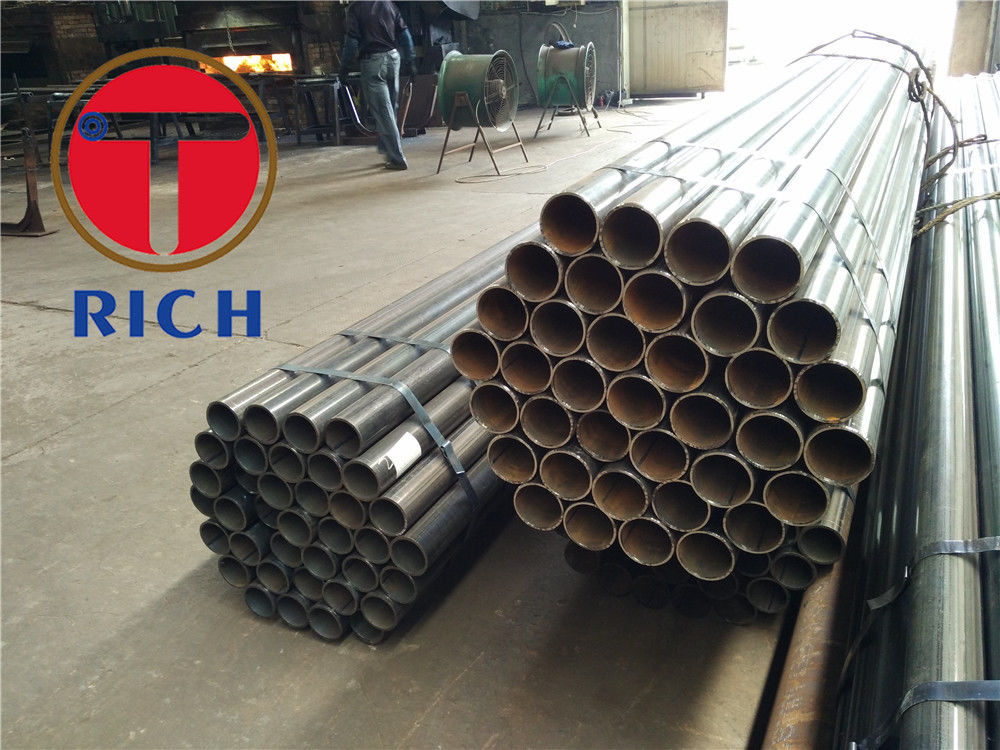

gelaste stalen buis
,Elektrische weerstand gelaste staalbuis
EN10217-2 Gelaste stalen buizen P195GH P235GH P265GH 16Mo3 HFW SAWH SAWL
EN10217-2 Gespannen stalen buizen voor drukdoeleinden - Technische leveringsvoorwaarden
Deel 2:Elektrisch gelaste buizen van niet-gelegeerd staal en van gelegeerd staal met gespecificeerde eigenschappen voor verhoogde temperaturen
Materiaal:
Volledig afgebroken staal, fijn staal met een ferritische korrel.
Staalnamen:
In overeenstemming met EN10027-1 en CR10260
Vervaardiging:
HFWHoogfrequente gelaste
S.A.U. Onderwater gesoldeerde boog - lengte naadSAWH
- Helicale naad -SAWL
Verwarmingsprocedure:
Test en inspectie van de lasprocedure voor ondergedompelde en gesolde (SAW) buizen worden waargenomen en goedgekeurd overeenkomstig EN10217-1
Uiterlijk en algemeen:
De lasgebieden zijn vrij van scheuren, gebrek aan fusie en gebrek aan penetratie
De buizen zijn vrij van externe oppervlakteafwijkingen die met behulp van een visueel onderzoek kunnen worden vastgesteld.
Leekkracht:
De buizen moeten een hydrostatische test of een elektromagnetische test van de lekdichtheid doorstaan.
Niet-destructieve tests:
De volledige lengte van de lasnaad van alle EW- en BW-buizen wordt onderworpen aan een niet-destructieve test voor de opsporing van longitudinale interferenties.
De volledige lengte van de lasnaad van alle SAW-buizen wordt onderworpen aan een niet-destructieve proef ter opsporing van onvolkomenheden.
Rechte kant:
De afwijking van de rechte lijn van een buislengte L mag niet meer bedragen dan 0,0015 L.
Afwijkingen van de rechtheid over een lengte van één meter mogen niet meer dan 3 mm bedragen.
Voorbereiding van de uiteinden:
De buizen worden geleverd met vierkante uiteinden, die vrij moeten zijn van overmatige buigingen.
Chemische samenstelling:
| Staalklasse | C | - Jawel. | Deeltjes | P | S | Cr | Mo. | Ni | Al | C. | Nb | Ti | V | Cr+Cu+ Mo+Ni | |
| Naam van het staal | Aantal staal | max. | max. | max. | max. | max. | max. | max. | max. | Min. | max. | max. | max. | max. | max. |
| P195TR1 | 1.0107 | 0.13 | 0.35 | 0.70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | - | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P195TR2 | 1.0108 | 0.13 | 0.35 | 0.70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | 0.02 | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P235TR1 | 1.0254 | 0.16 | 0.35 | 1.20 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | - | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P235TR2 | 1.0255 | 0.16 | 0.35 | 1.20 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | 0.02 | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P265TR1 | 1.0258 | 0.20 | 0.40 | 1.40 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | - | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P265TR2 | 1.0259 | 0.20 | 0.40 | 1.40 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | 0.02 | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
EN10217-1 Deel 1: Buizen van niet-gelegeerd staal met gespecificeerde eigenschappen bij kamertemperatuur
EN10217-2 Deel 2: Elektrisch gelaste buizen van niet-gelegeerd en gelegeerd staal met gespecificeerde verhoogde
temperatuur eigenschappen
EN10217-3 Deel 3:met een breedte van niet meer dan 600 mm
EN10217-5 Deel 4: Elektrisch gelaste buizen van niet-gelegeerd staal met gespecificeerde lage temperatuur
eigenschappen
EN10217-5 Deel 5: Onder water gesmolten buisjes van niet-gelegeerd staal met gespecificeerde laag
temperatuur eigenschappen
EN10217-6 Deel 6: ondergedompelde booggesweisde buizen van niet-gelegeerd staal met een gespecificeerde laag
temperatuur eigenschappen
EN10217-7 Deel 7: Buizen van roestvrij staal.
Normale referenties:
EN 760, Lasbronnen - Stromen voor onderwater booglassen - Indeling
EN 895, Destructieve tests op lassen in metalen materialen - Transversale trekproef
EN 910, Destructieve tests op las in metalen materialen - Buigproef
EN1321, Destructieve proeven op lassen in metalen materialen - Macroscopisch en microscopisch onderzoek
van laswerk
EN10002-1, Metalen materialen - Trekproeven - Deel 1: Testmethode bij omgevingstemperatuur
EN10002-5, Metalen materialen - Trekproeven - Deel 5: Methode van trekproeven bij verhoogde temperatuur
EN10020, Definities en indeling van staalsoorten
EN10021, Algemene technische leveringsvereisten voor staal- en ijzerproducten
EN10027-1, Destructieve systemen van staal - Deel 1: Naam van staal, belangrijkste symbolen.
EN10027-2, Systemen voor de aanduiding van staal - Deel 2: Numerieke systemen.
EN10045-1, Metalen materialen - Charpy-inslagproef - Deel 1: Testmethode
EN10052, Woordenboek van termijnen voor warmtebehandeling van ijzeren producten
EN10204, Metaalproducten - Soorten inspectiedocumenten
EN10200, Naadloze en gelaste stalen buizen - Afmetingen en massa per lengte-eenheid
EN 10233, Metalen materialen - Buizen - Vlakteproef
EN 10234, Metalen materialen - Buizen - Drift expanderende test
EN 10236, Metalen materialen - Buizen - Ringen uitbreidingstest
EN 10237, Metalen materialen - Buizen - Ring trekproef
EN 10246-1, Niet-destructieve tests van stalen buizen Deel 1: Automatische elektromagnetische tests van
met een diameter van niet meer dan 40 mm,
verificatie van de hydraulische lekdichtheid
EN10246-3, Niet-destructieve test van stalen buizen - Deel 3: Automatische wervelstroomtest van naadloze buizen
en gelaste (met uitzondering van onder water gesoldeerde stalen buizen) voor het detecteren van onvolkomenheden.
EN 10246-5 Niet-destructieve test van stalen buizen - Deel 5: Automatische volledige magnetische rand
transducer/fluxlekketest van naadloze en gelaste (met uitzondering van ondergedompelde booggesweisde)
met een diameter van niet meer dan 40 mm,
EN 10246-6, Niet-destructieve toetsing van stalen buizen - Deel 6: Automatische volledige perifere ultrasone toetsing van
naadloze stalen buizen voor het detecteren van dwarsvormige onvolkomenheden.
EN10247-7, Niet-destructieve tests van stalen buizen - Deel 7: Automatische volledige perifere ultrasone testen van
met een vermogen van meer dan 10 W,
Langetermijn imperfecties.
EN10246-8, Niet-destructieve test van stalen buizen - Deel 8: Automatische ultrasone test van de las
naad van elektrisch gelaste buizen voor de detectie van longitudinale onvolkomenheden.
EN10246-9, Niet-destructieve test van stalen buizen - Deel 9: Automatische ultrasone test van de las
naad van ondergedompelde met booggeweldte buizen voor de detectie van longitudinale en/of
transversale imperfecties.
EN10246-10, Niet-destructieve tests van stalen buizen - Deel 10: Radiografische tests van de las
naad van automatische fusiebooggeweldde buizen voor de detectie van onvolkomenheden.
EN 10246-14, Niet-destructieve test van stalen buizen - Deel 14: Automatische ultrasone test van de
met een breedte van niet meer dan 50 mm,
onvolmaaktheid
EN 10246-15, Niet-destructieve tests van stalen buizen - Deel 15: Automatische ultrasone testen van banden/platen
een diameter van niet meer dan 20 mm,
EN 10246-16, Niet-destructieve tests van stalen buizen - Deel 16: Automatische ultrasone tests van het gebied
met een diameter van niet meer dan 20 mm,
EN10246-17, Niet-destructieve tests van stalen buizen - Deel 17: Automatische ultrasone tests van buizen
met een diameter van niet meer dan 50 mm,
EN10256, Niet-destructieve tests van stalen buizen - Kwalificatie en bekwaamheid van niveau 1 en niveau 2
NDT-personeel
-
