Een 556/556M Koudgetrokken van het de Verwarmer Naadloze Staal van het Koolstofvoedingswater de Pijpzwarte

A 556/A 556M Koud getrokken koolstofvoedingswaterverwarmer naadloze stalen buizen

1. Verwezen documenten
1.1 ASTM-normen:
A 450/A 450M Specificatie voor algemene eisen voor koolstof, ferritische legering en austenitische legering staalbuizen E 30 Testmethoden voor chemische analyse van staal, gietijzer, open haarden,en gesmeed ijzer.

2Vervaardiging

2.1 Vervaardiging  Buizen worden naadloos vervaardigd en koud getrokken.

2.2 Warmtebehandeling:
2.2.1 Cold-drawn tubes shall be heat treated after the final cold-draw pass at a temperature of 1200°[640°C] or higher to ensure ductility satisfactory for rolling into tube sheets and to meet mechanical properties as specified.
2.2.2 Indien de U-buigstukken worden voorzien van een verwarming voor de verlichting van de spanningen, bestaat de verwarming uit het verwarmen van het gebogen gedeelte binnen een bereik van 1100 tot 1200 °F [585 tot 640 °C].

3Chemische samenstelling
3.1 Het staal moet voldoen aan een van de in tabel 1.3.2 voorgeschreven eisen inzake de chemische samenstelling.een legeringskwaliteit die specifiek de toevoeging van andere elementen dan die welke voor de bestelde kwaliteit in

4.Toegestane afmetingen (figuur 1)
4.1 Toegestane afwijkingen van de opgegeven buitendiameter mogen niet groter zijn dan 0,004 inch [0,10 mm] voor buizen met een buitendiameter van minder dan 1,0 inch [25,4 mm] en niet meer dan 0,006 inch [0,15 mm] voor buizen met een buitendiameter van 1,0 inch [25.4 mm] tot 1Deze toleranties zijn niet van toepassing op het gebogen deel van de U-buizen.Bij het gebogen gedeelte van een U-buis voor R = 2 D-grater mag noch de grote noch de kleine diameter van de buis meer dan 10% van de nominale diameter afwijken.Als 1 ⁄ D is opgegeven, kunnen de toleranties groter zijn.
4.2 De toegestane afwijkingen van de gespecificeerde minimumwanddikte mogen niet meer bedragen dan + 20% of -0.

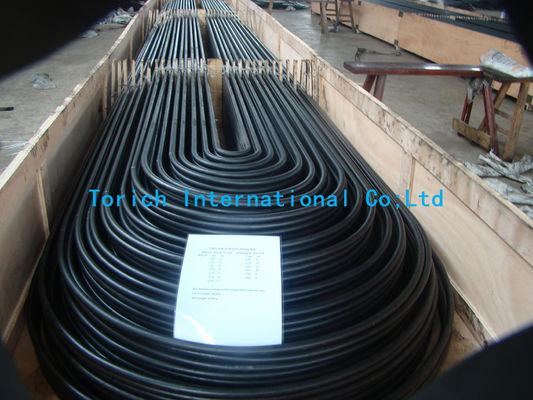

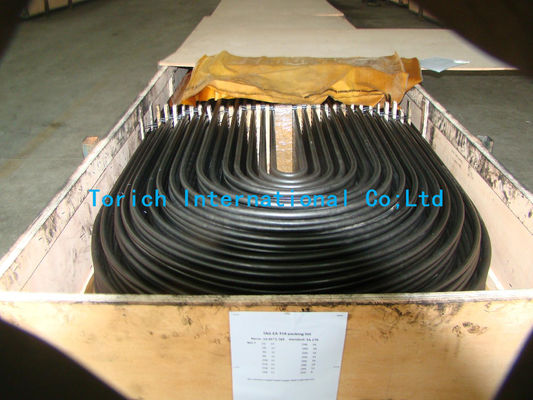

de buis in U-buigstuk mag niet kleiner zijn dan de waarde die wordt bepaald door:
tf T 2R / 2R D (1)
waar:
t = wanddikte na buiging, in. [mm],
T = gespecificeerde minimale buiswanddikte, in. [mm],
R = middellijns buigradius, in. [mm] en
D = nominale buitendiameter van de buis, in. [mm].
