Naadloos buisje van ruwstaal met meerdere kernen met een plastische coating voor scheepsbouw in 304L/316L/Duplex 2205 en koudgetrokken/warmgewalste technieken
Productdetails
Scheepsbouw meerkernige buis
,304L/316L/Duplex 2205 roestvrijstalen naadloze buis
,Koudgetrokken/warmgewalste kunststof gecoate buis
Meerwandige roestvrijstalen naadloze buis voor scheepsbouw
Materiaal

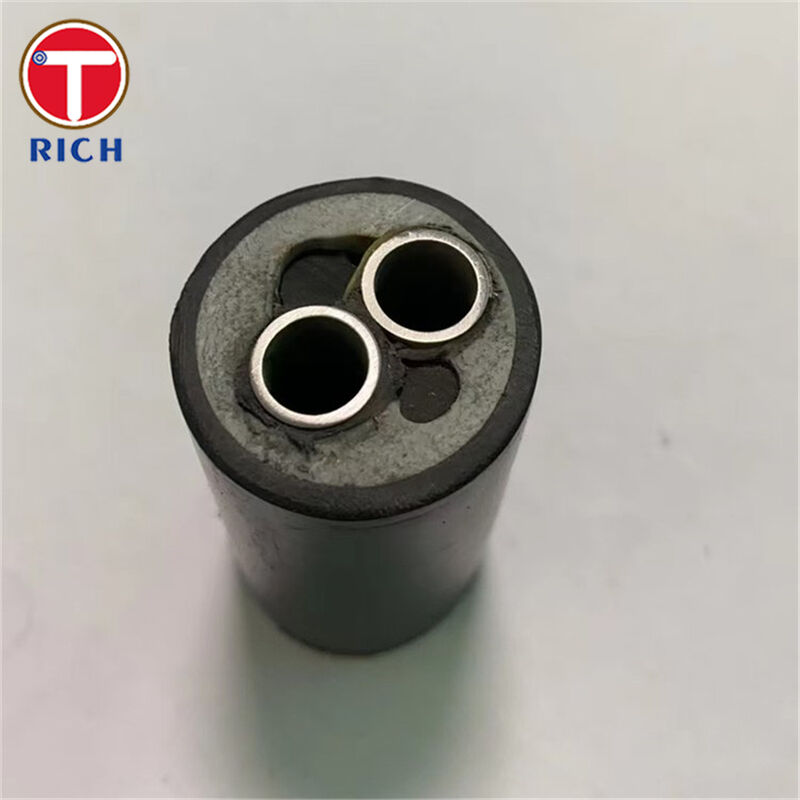

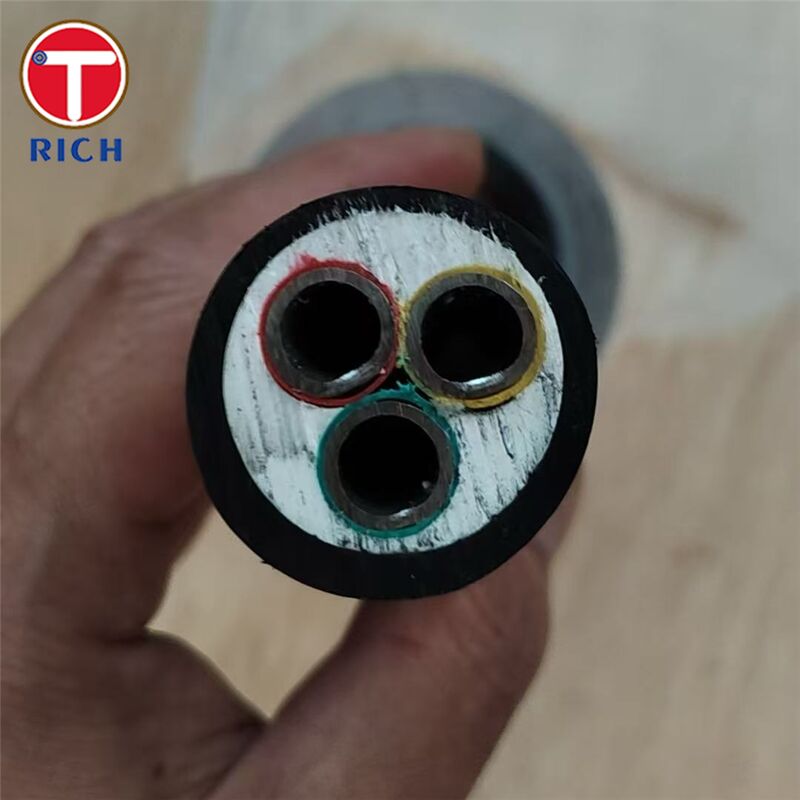

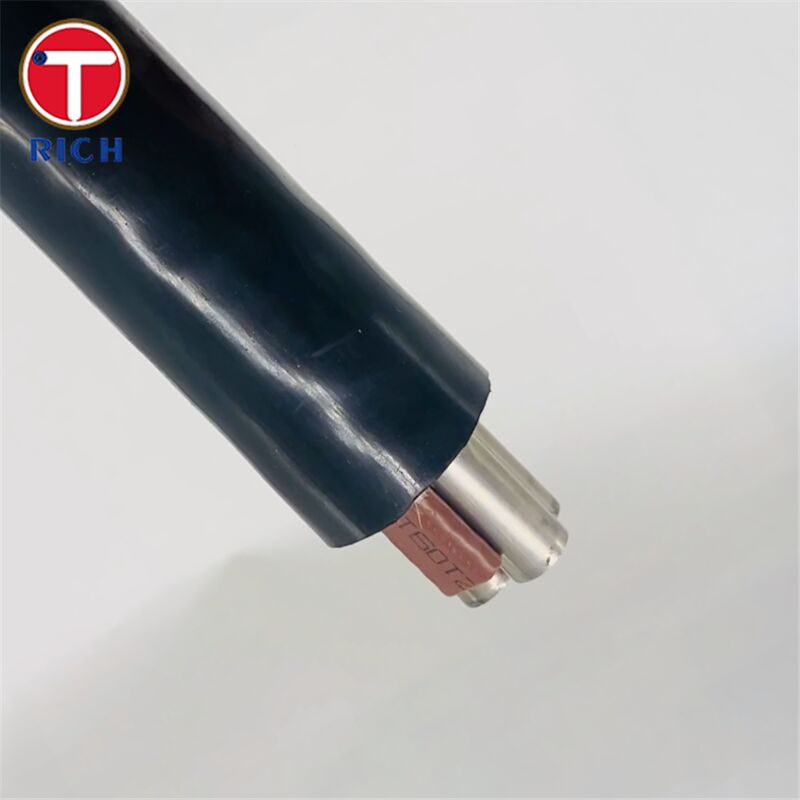

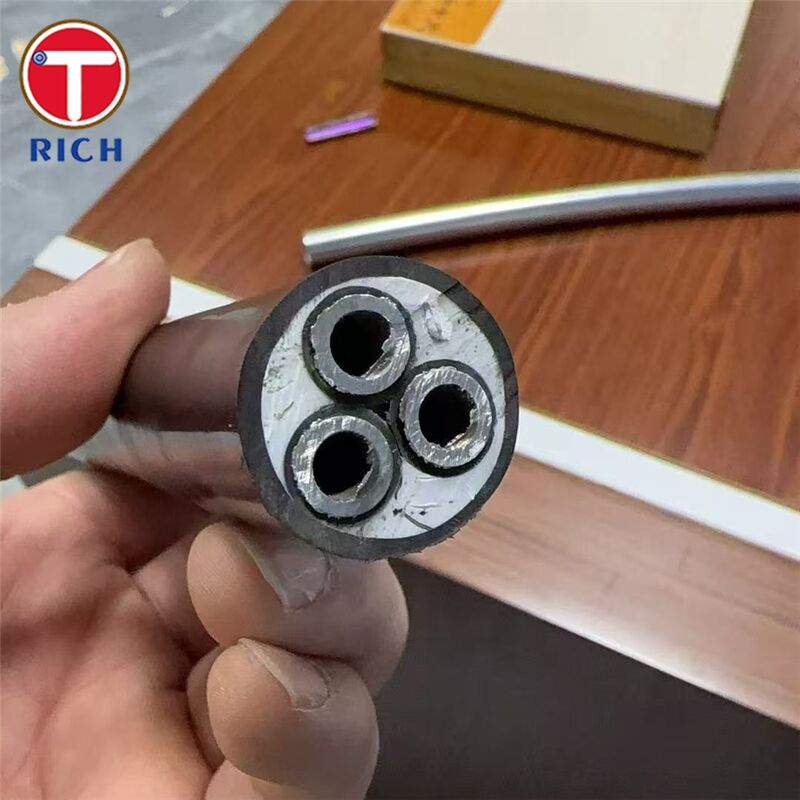

Een meerwandige buis (ook wel meerlijns buizenbundel genoemd) is een geprefabriceerde assemblage die meerderenaadloze roestvrijstalen buis “kernen” integreert binnen ééngeëxtrudeerde plastic beschermhoes. Het is ontworpen om hydraulische, pneumatische, smerings- en instrumentatieleidingen door krappe ruimtes aan boord te leiden met minder klemmen, verbindingen en installatiestappen.
Specificaties
-
Constructie: 2–12 roestvrijstalen buiskernen gebundeld (parallel of spiraalvormig) binnen een gemeenschappelijke buitenmantel (plastic hoes).
-
Materiaal kernbuis (typische opties): 304L / 316L / Duplex 2205 / Super Duplex 2507 / 904L (andere op aanvraag).
-
Afmetingen kernbuis (typisch scheepsbundelbereik): OD 3–12 mm; wanddikte 0,5–2,0 mm (aanpasbaar).
-
Leveringsvorm: rechte lengtes of rollen; lange continue lengtes kunnen veldverbindingen en potentiële lekpunten verminderen.
-
Materiaal buitenmantel (typisch): PVC / TPU / PE / PP / PVDF (en vergelijkbare thermoplasten), geselecteerd op basis van temperatuur-, chemische blootstelling- en slijtagebehoeften.
-

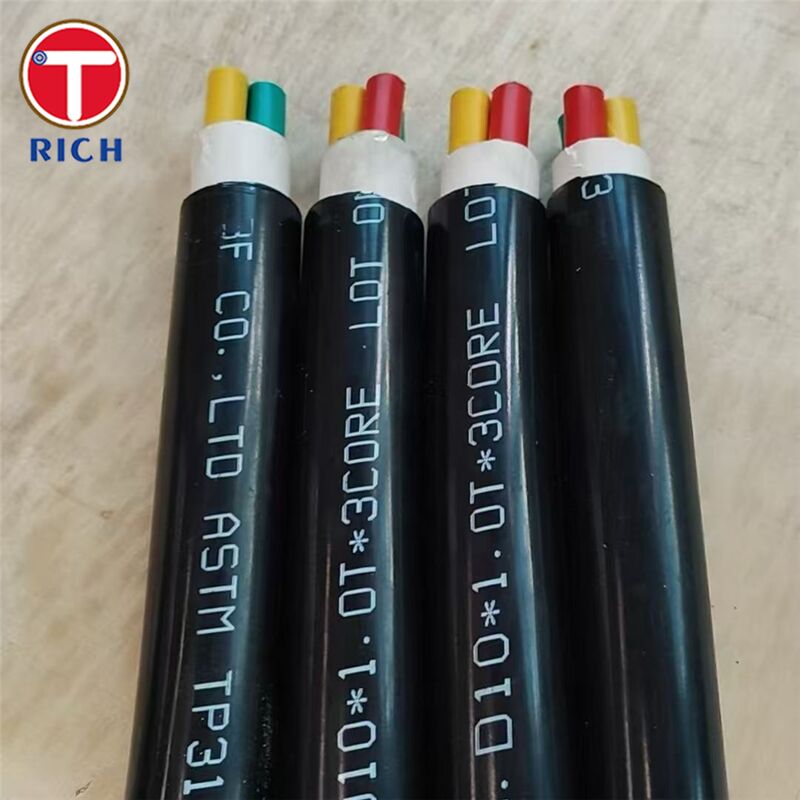

Identificatie: kleurcodering / nummering / laser markering per kern voor snelle aansluiting en onderhoud.
-
Testen (typisch): hydrostatisch / pneumatisch / wervelstroom / heliumlek (per projectkritikaliteit).
Belangrijkste kenmerken
-
Ruimtebesparend leidingbeheer: meerdere circuits in één geleide bundel in plaats van vele afzonderlijke buisleidingen.
-
Corrosiebestendige kernbuizen: roestvrij/duplex kwaliteiten geschikt voor maritieme vochtigheid en blootstelling aan chloriden (kwaliteitskeuze afhankelijk van de ernst).
-
Bescherming plastic hoes: impact/slijtage buffer en eenvoudigere hantering tijdens installatie en gebruik.
-
Minder verbindingen: lange rollen en gebundelde routing helpen bij het verminderen van snijden/lassen/fittingen.
Onze voordelen
-
“Zal het zeewater/chloriden weerstaan en voortijdige corrosie voorkomen?”
We bieden een kwaliteitsladder (316L → 2205 → 2507 → 904L) zodat u de legering van de buiskern kunt afstemmen op de ernst van de chloriden. Voor agressieve chloride-toepassingen en zeewaterbehandeling is super duplex 2507 ontworpen voor zeewater/proces systemen en umbilical hydraulische/proces leidingen, met een sterke weerstand tegen putcorrosie en sterke weerstand tegen SCC. -
“Hoe vermindert u het risico op lekken bij lange leidingen aan boord?”
Het risico op lekken wordt bepaald door verbindingen, ovaliteit/toleranties en hantering tijdens installatie. Het gebruik van lange continue rollen en het minimaliseren van veldverbindingen is een bewezen aanpak voor regelklep-stijl leidingen. Bovendien worden hoogwaardige hydraulische/instrumentatie leidingen vaak geleverd met gladde oppervlakken en nauwe toleranties om de prestaties van koppelingen te verbeteren en het risico op lekken te verminderen. -
“Zal de buitenste coating de bundel tijdens installatie en gebruik daadwerkelijk beschermen?”
Een polymeer inkapseling/hoes fungeert als eenbeschermende kussen, verbetert de hantering en biedt impactbescherming; het vermindert ook metaal-op-metaal contact en helpt de bundel gemakkelijker te glijden tijdens het routeren. Het materiaal van de hoes kan worden gekozen (PP/PE/PVDF, etc.) om te passen bij de temperatuur en chemische blootstelling.
Chemische samenstelling
| Kwaliteit | Standaard aanduidingen | C | Si | Mn | P | S | Cr | Ni | Mo | N | Cu |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 304L | EN 1.4307 / UNS S30403 | ≤0,030 | ≤1,00 | ≤2,00 | ≤0,045 | ≤0,015 | 17,5–19,5 | 8,0–10,5 | — | ≤0,11 | — |
| 316L | EN 1.4404 / UNS S31603 | ≤0,030 | ≤1,00 | ≤2,00 | ≤0,045 | ≤0,015 | 16,5–18,5 | 10,0–13,0 | 2,00–2,50 | ≤0,11 | — |
| Duplex 2205 | EN 1.4462 / UNS S31803/S32205 | ≤0,030 | ≤1,00 | ≤2,00 | ≤0,035 | ≤0,015 | 21,0–23,0 | 4,5–6,5 | 2,50–3,50 | 0,10–0,22 | — |
| Super Duplex 2507 | EN 1.4410 / UNS S32750 | ≤0,030 | ≤1,00 | ≤2,00 | ≤0,035 | ≤0,015 | 24,0–26,0 | 6,0–8,0 | 3,00–4,50 | 0,24–0,35 | — |
| 904L | EN 1.4539 / UNS N08904 | ≤0,02 | ≤0,70 | ≤2,00 | ≤0,03 | ≤0,01 | 19,0–21,0 | 24,0–26,0 | 4,00–5,00 | ≤0,15 | 1,20–2,00 |
Mechanische eigenschappen
| Kwaliteit | 0,2% Proef / Vloeigrens | Treksterkte | Rek | Hardheid |
|---|---|---|---|---|
| 304L (1.4307 / S30403) | ≥175 MPa | 500–700 MPa | ≥45/35 % | ≤215 HB |
| 316L (1.4404 / S31603) | ≥200 MPa | 500–700 MPa | ≥40/30 % | ≤215 HB |
| Duplex 2205 (1.4462 / S31803) | ≥450 MPa | 650–880 MPa | ≥25 % | ≤270 HB |
| Super Duplex 2507 (S32750) | ≥550 MPa | 800–1000 MPa | ≥25% (A) / ≥15% (A2") | ≤32 HRC |
| 904L (1.4539 / N08904) | ≥230 MPa | 530–730 MPa | ≥35/30 % | ≤230 HB |
Toepasselijke normen
-
ASTM: A269; A789/A790
-
EN: EN 10216-5; EN 10088 serie
-
GOST: GOST 9941
-
JIS: JIS G3459; JIS G3463
-
GB: GB/T 13296; GB/T 14976
Toepassingsgebieden
Hoofdgebieden: scheepsbouw, offshore platforms en gerelateerde vloeistof/regelsystemen waar corrosiebestendigheid, compacte routing en betrouwbaarheid belangrijk zijn.
Typische toepassingen aan boord (voorbeelden):
-
Hydraulische besturing: stuurinrichting, stabilisatoren, luik/deurbediening, circuits voor dekapparatuur.
-
Pneumatisch/automatisering: luchtregelkleppen en signaalgeleiding voor klepbediening.
-
Instrumentatie: druk/temperatuur impulsleidingen en monitoringaansluitingen.
-
Offshore/onderwater interfaces (indien van toepassing): umbilical-stijl hydraulische en chemische injectie/regelkleppen.
