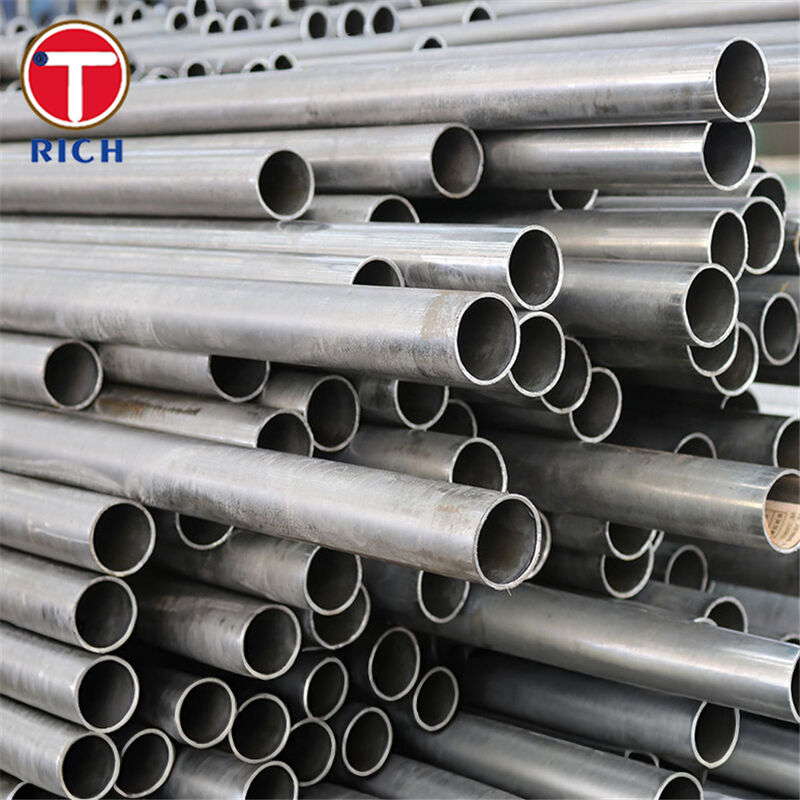

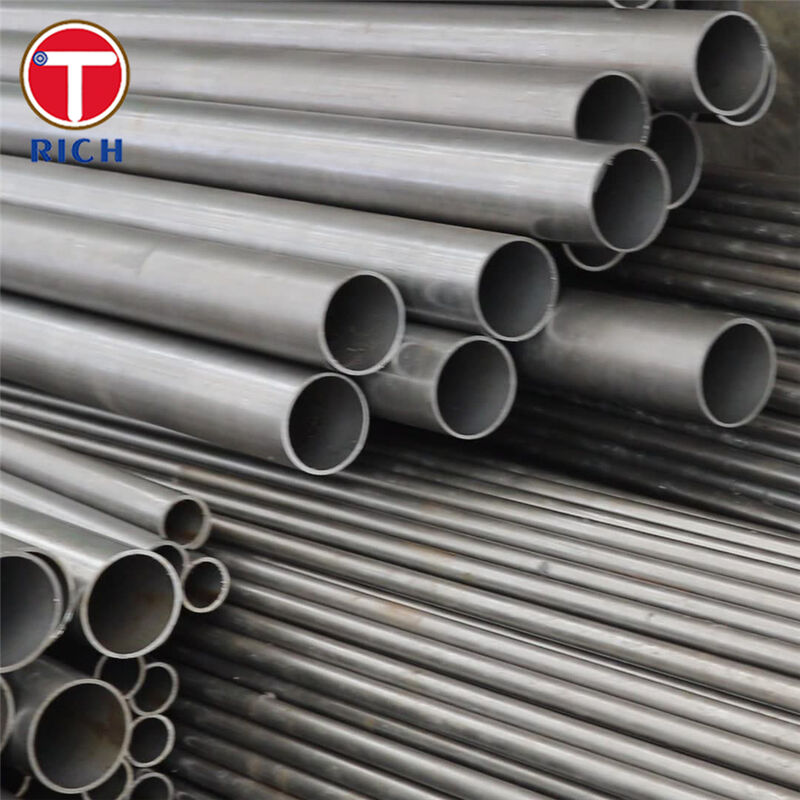

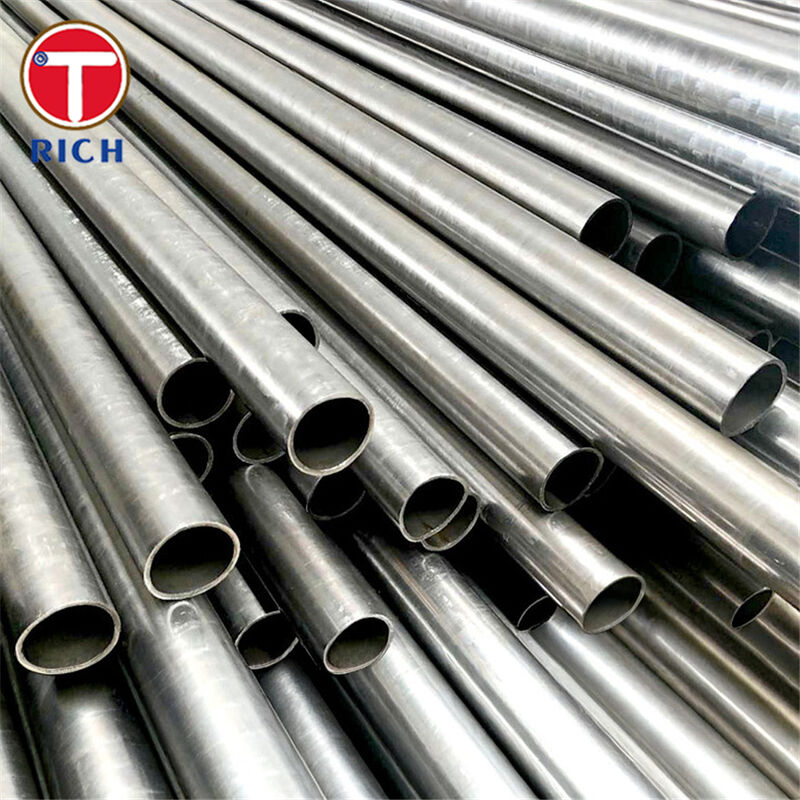

Lagerslang: koudgewalste precieze naadloze buis met een kleine diameter voor mechanische onderdelen

Overzicht van het materiaal

Dit product is eenmet een breedte van niet meer dan 30 mm,ontworpen voor mechanische onderdelen met een hoge vraagvermoeidheid, slijtvastheid, dimensionale stabiliteit en consistente microstructuurzijn kritisch.

Het wordt meestal geproduceerd in twee materialenfamilies:

• met een breedte van niet meer dan 600 mm(100Cr6, 100CrMn6): hoogkoolstofchroomstaal dat is ontworpen voor een levensduur van vermoeidheid bij rollen, met gecontroleerde microstructuur en reinigingswaarden voor lagerapplicaties.

• met een breedte van niet meer dan 50 mm(16MnCr5, 20MnCr5): koolstofhoudende stoffen die worden gebruikt wanneer eenslijtagebestendige behuizing + harde kern, gebruikelijk in tandwielen, assen en transmissiecomponenten.

• 100CrMo5wordt vaak aangeduid alsDIN/W-Nr. 1.2303Als uw project een ISO-certificaat voor lagerstaal vereist, moet u tijdens de aankoop de beoogde kwaliteitsfamilie bevestigen (lagerstaal versus gereedschap/lagerstaal).

Specificaties

Typische aanbestedingsspecificaties voor precisielagers/mechanische buizen omvatten:

• Afmetingen: OD / ID / wanddikte (volgens tekening)

• Lengte en afwerking: vaste/willekeurige lengte, afgesneden/gesneden uiteinden

• Dimensionele nauwkeurigheid: OD/ID tolerantieklasse, ovaliteit, rechte lijn

• Oppervlakteconditie: koudgewalst/koudgetrokken oppervlak, gepickt/gefosfateerd/geolied

• Leveringsvoorwaarde (warmtebehandeling): bv. +A / +AC / +TH / +FP (zoals vereist door bewerking of eindwarmtebehandeling)

• Inspectie en documentatie: EN 10204 3.1 certificaat, traceerbaarheid tot warmte/gegooid, overeengekomen NDT (UT/ET), decarburizatie en oppervlaktekwaliteitscontrole

Belangrijkste kenmerken

• Naadloze structuurvoor betrouwbare sterkte en gelijkmatigheid bij bewerking en warmtebehandeling.

• Gecontroleerde microstructuur(bijv. sferoïde carbiden voor doorgeharde lagerstaal wanneer besteld in geglote toestand).

• Hoge zuiverheidsfocus(lagers met een laag gehalte aan niet-metalen insluitsels en een duidelijke oppervlakkige kwaliteitsexpectatie).

• Verwachtingen voor precisiebuizen: voor precisiebuizen kunnen nauwe afmetingstoleranties en gedefinieerde oppervlaktevereisten worden gespecificeerd.

Onze voordelen

1) Hoe beheert u de ontkooling en oppervlaktefouten die de vermoeidheidshalte verminderen?
We passen de productie en inspectie aan dezelfde eisen als bij lagerstaal:de ontkooling en oppervlaktefouten moeten worden beperkt/gecontroleerdHet is de bedoeling van de Commissie om de kwaliteit van de oppervlakte te verbeteren en de kwaliteit van de oppervlakte als een belangrijk acceptatiepunt te beschouwen.de oppervlaktecontrole/NDT) om aan uw teken- en onderhoudsvoorwaarden te voldoen.

2) Kan u volledige traceerbaarheid en een EN 10204 3.1 inspectiecertificaat verstrekken?
Ja, traceerbaarheid (warmte/gietverbinding) en3.1 inspectiedocumentatieHet certificaat 3.1 wordt gedefinieerd als een fabrikantverklaring met testresultaten.

3) Voldoet de buis aan de precisie-toleranties en de oppervlaktevereisten voor efficiënte bewerking?
Precision tube supply is gebouwd rondduidelijk gedefinieerde afmetingstoleranties en specifieke oppervlakteverwachtingen- de bewerkingstijd verkorten, de opbrengst verbeteren en een stabiele montage ondersteunen (vooral cruciaal voor kleine diameters).en ruwheid in de RFQ.

Chemische samenstelling

Mechanische eigenschappen

Normen en kwaliteitsreferenties (ASTM / EN / GOST / JIS / GB)

• EN (Europa)

  • EN ISO 683-17: voor lagerstaal zoals 100Cr6 en 100CrMnSi6-4 (100CrMn6).

  • EN 10084: casinghardende stalen zoals 16MnCr5 en 20MnCr5.

• ASTM (Verenigde Staten)

  • ASTM A295/A295M: hoogkoolstofgehalte anti-wrijvingslagerstaal (meestal geassocieerd met de eisen voor lagerstaal van het type 52100, met inbegrip van de grenzen voor ontkooling/oppervlakte).

  • ASTM-equivalentie wordt vaak als volgt aangeduid: 100CrMnSi6-4 ?? ASTM A485 in de kruisverwijzingstabellen van de fabrikant.

• GOST (Rusland/GOS)

  • GOST 801-1978: lagerstaalfamilie (bijv. ШХ15 / ShKh15).

  • Bijvoorbeeld, in het geval van een verharding van het geval, worden de ongeveer gelijkwaardige waarden vaak vermeld als 15HG / 18KHG, afhankelijk van de graad mapping.

• JIS (Japan)

  • JIS G4805: laagstaal met een hoog koolstofchroomgehalte voor rollenlagers.

  • JIS G4053: machineconstructieve laaggelegeerde chroomstaal (meestal gebruikt voor carburiserende families zoals SCr415/SCr420).

• GB (China)

  • GB/T 18254-2016: Hoogkoolstofchroomlagerstaal (referentie familie lagerstaal).

  • Bijvoorbeeld, 15CrMn / 20CrMnTi, afhankelijk van de mapping.

Toepassingsgebieden

• Rollagers en bewegingssystemen: lagerringen, beugels, rollen/naaldonderdelen, precisie-afstandsbewegingen.

• Automobiele en industriële transmissie: gecarbureerde tandwielen, tandwielschachten, gesplitste handvaten, kamcomponenten (16MnCr5/20MnCr5).

• Algemene machinebouw: hoge slijtage buizen, precisie schachten, pomponderdelen, spindels, waar dimensionale stabiliteit en oppervlakkige kwaliteit aandrijving prestaties.

Q: Bent u een handelsonderneming of een fabrikant?

A: fabrikant, kan ook handelen.

V: Hoe lang is uw levertijd?

A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn, of het is 30-40 dagen als de goederen niet op voorraad zijn,

Het hangt af van de hoeveelheid.

V: Levert u monsters? Is het gratis of extra?

A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.

Wat zijn uw betalingsvoorwaarden?

A: Betaling <=2000USD, 100% vooraf Betaling>=2000USD, 30% T/T vooraf, saldo voor verzending.

Als u nog meer vragen heeft, kunt u mij gerust contacteren.
