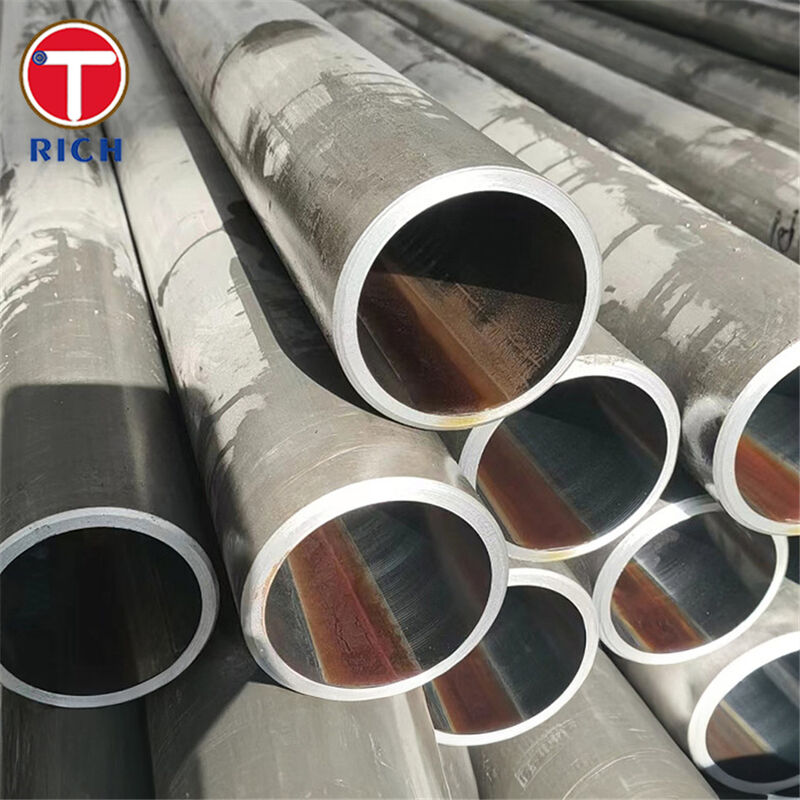

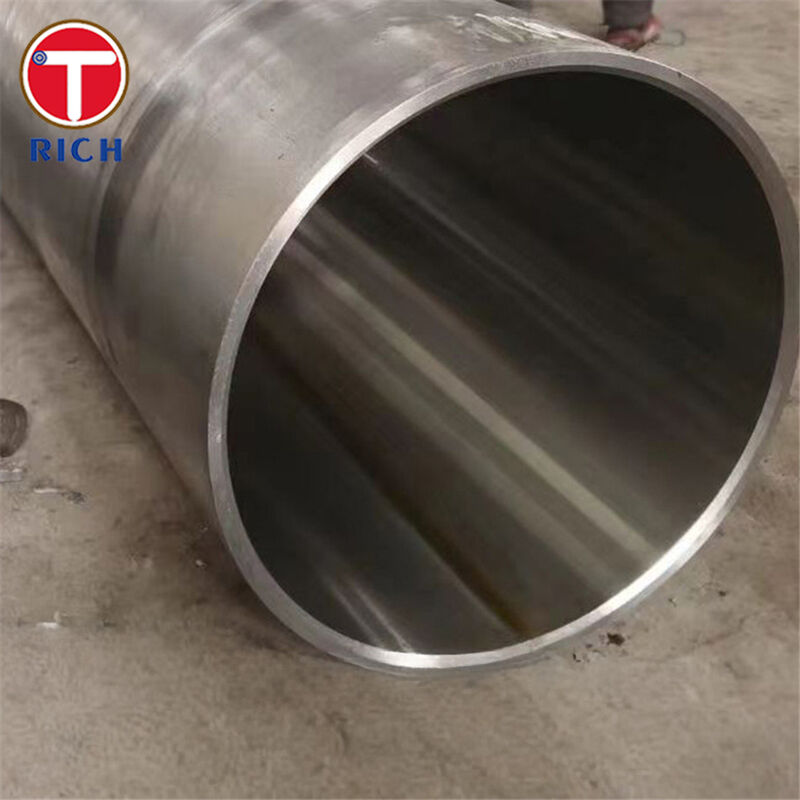

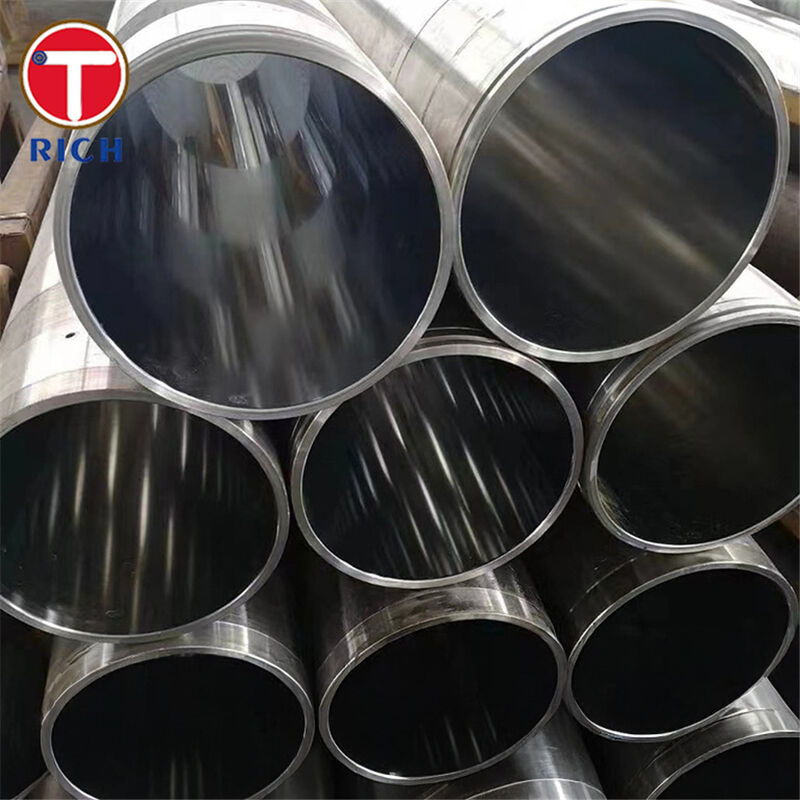

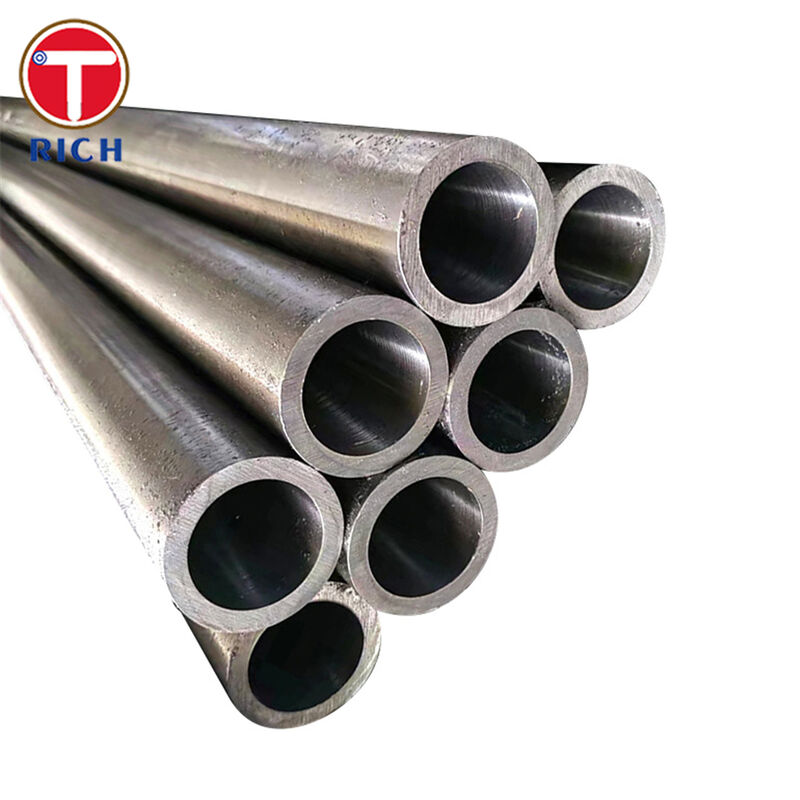

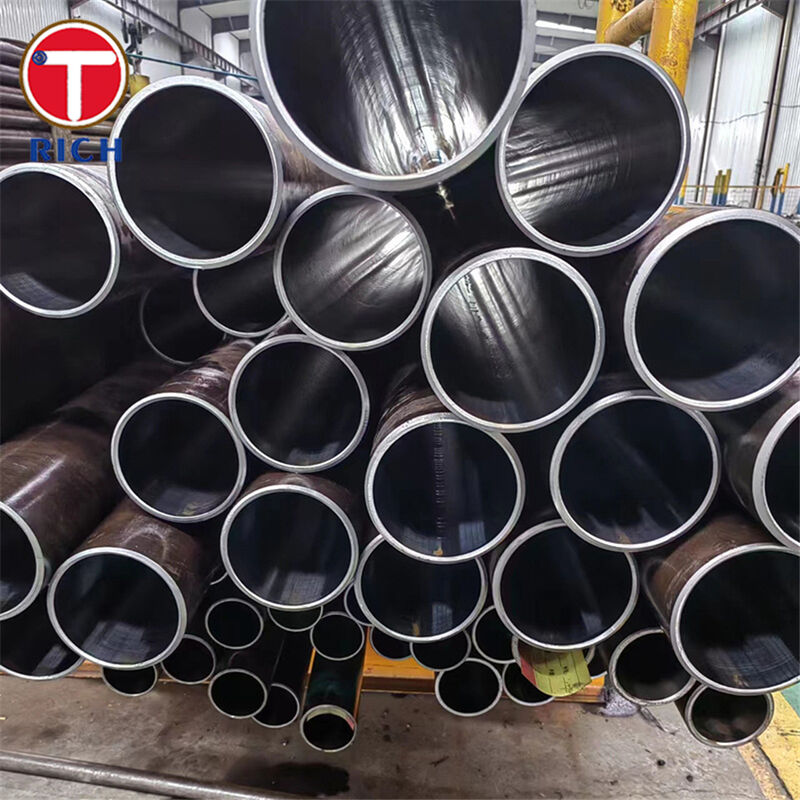

Gepolijste hydraulische cilinderbuizen ️ Precieze koud getrokken naadloze buizen voor de automobielindustrie
Materiaal
Gepolijste hydraulische cilinderbuizenmet een breedte van niet meer dan 50 mmwaarvan de binnendiameter (ID) isgepolijstofgepolijst en op rollen gepolijst (SRB)Om nauwe afmetingstoleranties en een zeer gladde boor te bereiken, is dit van cruciaal belang voor hydraulische cilinders waarbij de afdichtingsprestaties, wrijving en levensduur sterk afhankelijk zijn van de ID-kwaliteit.
Typische staalfamilies zijn:EN-precisiegraad (E235 / E355),DIN-precisiegraad (St52), enASTM-klassen voor mechanische buizen (SAE 1020 / 1025), geselecteerd op basis van de vereiste sterkte, bewerkbaarheid en vermoeidheid.
Specificaties
-
Proces van de basisbuis:Naadloze, koud afgewerkte/koud getrokken mechanische of precisiebuizen; spanningsverlichting en afmeting per bestelling.
-
Verwerking in eigen huis:Gepolijst of gepolijst op rollen, gewoonlijk metISO H8 / H9ID tolerantie.
-
Typisch groottevenster: OD Ø50245 mm,ID Ø40?? 200 mm(andere afmetingen in overleg).
-
Ruwheid van het oppervlak (ID):
-
SRB:Ra max 0,30 μm
-
Gepolijst:Ra max 0,40 μm
-
Rechte lijn (bijvoorbeeld leidraad):lokale afwijkingmax 1 mm / 1000 mm.
-
Lange voeding:molen/willekeurige lengtes of gesneden naar lengte (gemeenschappelijke hydraulische buisprogramma's omvatten ~ 5 ‰ 8 m).
Belangrijkste kenmerken
-
Voor gebruik in de machine / voor montage:ISO H8/H9 ID-toleranties en gecontroleerde Ra verminderen slijtage en het risico op lekken.
-
Geoptimaliseerde cilinderprestaties:Het slijpen kan een kruisslijppatroon creëren; in combinatie met een lage ruwheid helpt het de wrijvingseffecten te verminderen en de levensduur van het onderdeel te verlengen.
-
Consistentie voor de automobielindustrie:Naadloze constructie en gecontroleerde chemie/mechanica ondersteunen herhaalbare bewerking en stabiele prestaties in bewegingsbesturingscomponenten.
Onze voordelen
1) Welke ID-tolerantie en Ra kunt u eigenlijk leveren voor cilinderboringen?
Wij leveren geslepen/SRB buizen gewoonlijk aanISO H8 of H9ID-tolerantie metRa tot 0,40 μm (gescherpt)ofRa tot 0,30 μm (SRB), die overeenstemmen met de typische technische vellen voor cilinders met buizen die op de markt worden gebruikt.
2) Hoe controleert u het binnenste oppervlak om scheuren, putten en afdichtingsschade te voorkomen?
ASTM A519 beschrijft een optionele eis voor buizen waarbij deHet binnenste oppervlak is van het grootste belang.engeen voorraadverwijderingWij passen ons inspectieplan dienovereenkomstig aan (visueel onderzoek van de gaten, controle van de ruwheid,afmetingen; en NDT kunnen indien nodig worden overeengekomen).
3) Kan u traceerbaarheid, certificaten en verzendbescherming bieden voor levering over lange afstanden?
We ondersteunen volledige traceerbaarheid met warmte/partijdocumentatie en kunnenEN 10204 3.1 / 3.2Verpakkings- en opslagrichtlijnen worden behandeld als onderdeel van de leveringskwaliteit (droge ondergrondse opslag, zorgvuldig opheffen/hanteren en bescherming van afgewerkte oppervlakken).
Chemische samenstelling
| Graad |
Standaardreferentie |
C (%) |
Si (%) |
Mn (%) |
P (%) |
S (%) |
| E235 |
EN 10305-1 |
≤ 0.17 |
≤ 0.35 |
≤ 1.20 |
≤ 0.025 |
≤ 0.025 |
| E355 |
EN 10305-1 |
≤ 0.22 |
≤ 0.55 |
≤ 1.60 |
≤ 0.025 |
≤ 0.025 |
| St52 |
DIN 2391 |
≤ 0.22 |
≤ 0.55 |
≤ 1.60 |
≤ 0.025 |
≤ 0.025 |
| 1020 |
ASTM A519 |
0.18 ̊0.23 |
— |
0.30 ̊0.60 |
≤ 0.040 |
≤ 0.050 |
| 1025 |
ASTM A519 |
0.22 ̊0.28 |
— |
0.30 ̊0.60 |
≤ 0.040 |
≤ 0.050 |
Mechanische eigenschappen
| Graad |
Typische leveringsomstandigheden |
Kracht van de opbrengst (MPa) |
Treksterkte (MPa) |
Verlenging (%) |
| E235 |
+SR (stressverlichting) |
≥ 350 |
≥420 |
≥ 16 |
| E355 |
+SR (stressverlichting) |
≥ 450 |
≥ 580 |
≥ 10 |
| St52 |
BK+S / +SR (stressverlichting) |
≥420 |
580 ¢ 740 |
≥ 10 |
| 1020 |
Verlichting van stress (SR), typisch |
~ 345 (50 ksi) |
~ 448 (65 ksi) |
~ 10 |
| 1025 |
Verlichting van stress (SR), typisch |
~ 483 (70 ksi) |
~586 (85 ksi) |
~ 10 |
Normen en naleving
-
ASTM:ASTMA519/A519M- naadloze mechanische buizen van koolstof/gelegeerd staal (warm of koud afgewerkt).
-
Vervoer van goederen EN 10305-1(naadloze koudgetrokken precisiebuizen), gewoonlijk gebruikt voor E235/E355 cilinderbuizen.
-
DIN: DIN 2391De Commissie heeft de Commissie verzocht om de in de mededeling vermelde informatie te verstrekken.
-
GOST: GOST 8734 / GOST 8733- naadloze koudgevormde/getrokken buizen en technische eisen (gewoonlijk voor de GOS-markten).
-
JIS: JIS G3445 koolstofstaalbuizen voor machineconstructies (algemeen in de machinerie- en automobielvoorzieningsketens).
-
GB: GB/T 3639- koudgetrokken/koudgewalste nauwkeurige naadloze stalen buizen (breed gebruikt voor mechanische, hydraulische en auto-onderdelen).
Toepassingsgebieden
Hoofdsectoren:hydraulische en pneumatische cilinders, precisie-machines, automobielcomponenten en industriële bewegingscontrole.
Waar wordt het gebruikt (voorbeelden):
-
Auto's en bedrijfsvoertuigen:hydraulische cilindervaten voor hef- en kantelsystemen, serviceteamcilinders en actuatorhulzen waar een kwalitatief hoogwaardige identificatie nodig is.
-
Vervaardigingsapparatuur voor de automobielindustrie:hydraulische cilinders in stempellijnen, klemsystemen en testplatforms die gebruikmaken van H8/H9-boringen en gereguleerde Ra.
-
Algemene hydraulica:cylindervaten voor pers, materiaalverwerking en zware aandrijvingen (gescherpt of SRB).
Q: Bent u een handelsonderneming of een fabrikant?
A: fabrikant, kan ook handelen.
V: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn,of het is 30-40 dagen als de goederen niet op voorraad zijn,
Het hangt af van de hoeveelheid.
V: Levert u monsters? Is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
Wat zijn uw betalingsvoorwaarden?
A: Betaling <=2000USD, 100% vooraf Betaling>=2000USD, 30% T/T vooraf, saldo vóór verzending.
