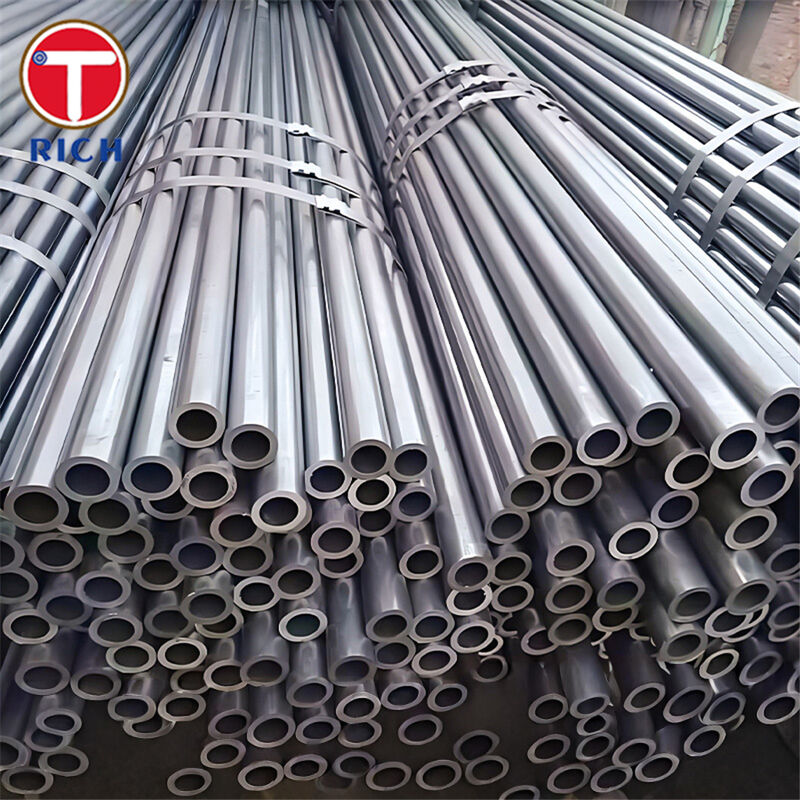

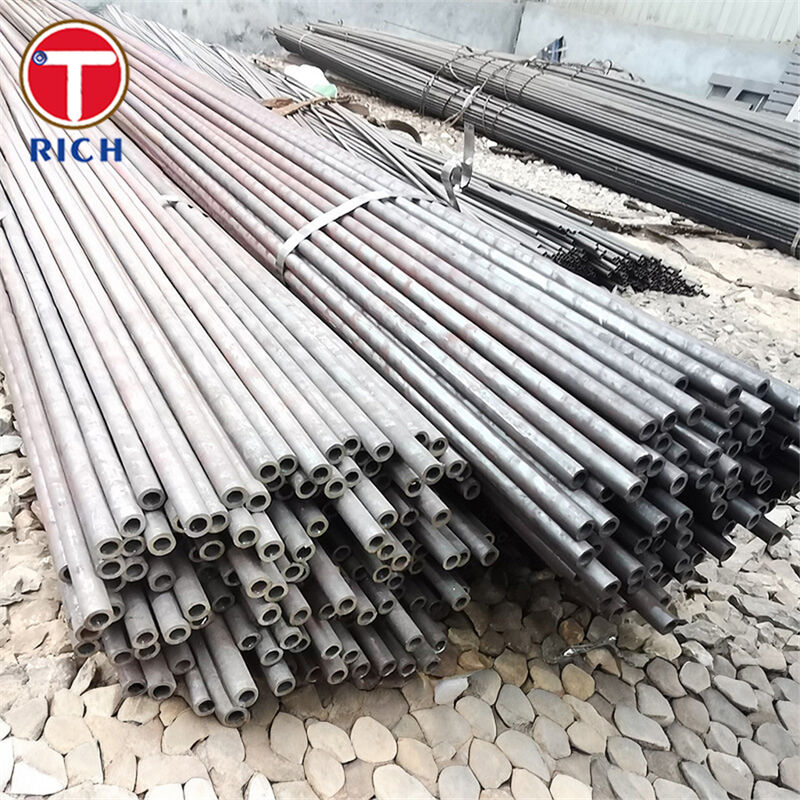

1.7734 (15CDV6) Buis — Hoogsterkte Laag-Legering Naadloze Stalen Buis voor Krukassen
Materiaal
1.7734 (15CDV6) is een koolstofarm Cr-Mo-V hoogsterkte laag-gelegeerd staal dat veel wordt gekozen wanneer krukassen en roterende onderdelen een sterke sterkte-gewichtsverhouding, hoge vermoeiingsbestendigheid en betrouwbare taaiheid nodig hebben. Het wordt vaak genoemd in de toeleveringsketens van de lucht- en ruimtevaart en de autosport en staat erom bekend dat het lasbaar is in vergelijking met veel andere hoogsterkte gelegeerde staalsoorten.
Specificaties
-
Productvorm: Naadloze ronde stalen buis (warm afgewerkt en/of koudgetrokken; warmtebehandeling per vereiste).
-
Typische leveringslengte: 1–7 meter; op maat gesneden beschikbaar.
-
Rechtheid (typisch): 0,3–2 mm/m (per leveringsklasse).
-
Leveringsconditie (gangbaar): Gegloeid / genormaliseerd / gehard & getemperd (Q&T) tot beoogd sterkteniveau.
-
Inspectie (typische opties): Afmetingscontrole, chemische analyse, trek-/slagproeven en NDT zoals UT/ET op verzoek (gebaseerd op projectvereiste).
Belangrijkste kenmerken
-
Hoge vloeigrens & treksterkte met taaiheid (sterkteniveau instelbaar via warmtebehandeling).
-
Goede lasbaarheid voor een hoogsterkte staal (vooral in vergelijking met veel Cr-Mo-kwaliteiten die strengere lascontroles vereisen).
-
Cr-Mo-V legering ondersteunt vermoeiingskritische onderdelen zoals assen en krukassen, met stabiele eigenschappen na Q&T.
Onze voordelen
1) “Kan het veilig worden gelast zonder eigenschappen te verliezen of te barsten?”
-
15CDV6 wordt vaak beschreven als gemakkelijk lasbaar met minimaal eigendomsverlies en meestal zonder verplichte warmtebehandeling na het lassen in veel praktische toepassingen.
-
Ter vergelijking: gangbare Cr-Mo-staalsoorten zoals 4140 vereisen vaak strikte voorverwarmings-/gecontroleerde procedures en worden vaak afgeraden voor lassen in de geharde en getemperde toestand. Wij bieden fabricagerichtlijnen en kunnen leveren in een fabricagevriendelijke toestand als lassen deel uitmaakt van uw procesroute.
2) “Welk sterkteniveau moet ik specificeren voor de levensduur van de krukas?”
-
Wij ondersteunen Q&T sterkte-doelen per diameter/dikte en kunnen de levering afstemmen op uw bewerkings- + eindwarmtebehandelingsplan (eerst ruwbewerken, dan afwerken Q&T, of direct Q&T leveren). Typische gepubliceerde sterktevensters worden weergegeven in de mechanische tabel hieronder.
3) “Controleert u de taaiheid/slagprestaties?”
4) “Zullen de bewerkbaarheid en dimensionale stabiliteit in orde zijn voor het bewerken van krukassen?”
5) “Hoe bevestig ik de gelijkwaardigheid tussen normen en vermijd ik een verkeerde vervanging?”
Chemische samenstelling
| Kwaliteit |
Standaardsysteem (typische referentie) |
C |
Si |
Mn |
Cr |
Mo |
V |
P |
S |
| 15CDV6 (1.7734) |
AIR 9160C (vaak genoemd) |
0,12–0,18 |
≤0,20 |
0,80–1,10 |
1,25–1,50 |
0,80–1,00 |
0,20–0,30 |
≤0,020 |
≤0,015 |
| 42CrMo4 (1.7225) |
DIN EN ISO 683-2 / EN-familie |
0,38–0,45 |
0,10–0,40 |
0,60–0,90 |
0,90–1,20 |
0,15–0,30 |
— |
≤0,025 |
≤0,035 |
| AISI 4140 |
ASTM A29 (vaak genoemd) |
0,36–0,44 |
0,10–0,40 |
0,65–1,10 |
0,75–1,20 |
0,15–0,35 |
— |
≤0,04 |
≤0,04 |
| SCM435 |
JIS G4053 |
0,33–0,38 |
0,15–0,35 |
0,60–0,90 |
0,90–1,20 |
0,15–0,30 |
— |
≤0,03 |
≤0,03 |
| 30KhGSA (30ХГСА) |
GOST 4543 (vaak genoemd) |
0,28–0,34 |
0,90–1,20 |
0,80–1,10 |
0,80–1,10 |
— |
— |
≤0,025 |
≤0,025 |
Gegevens samengesteld uit gepubliceerde kwaliteitsreferenties/gegevensbladen.
Mechanische eigenschappen
Opmerking: Mechanische eigenschappen variëren met de sectiegrootte en warmtebehandeling. Waarden hieronder weerspiegelen veelgebruikte Q&T / behandelde omstandigheden.
| Kwaliteit |
Conditiebasis (voorbeeld) |
Vloeigrens / Proof (MPa) |
Treksterkte (MPa) |
Rek (%) |
Slag (voorbeeld) |
| 15CDV6 (1.7734) |
Behandeld Ø16–40 mm (voorbeeld) |
≥930 |
1080–1280 |
≥10 |
— |
| 42CrMo4 (1.7225) |
Q&T, rond 16–40 mm |
≥750 |
1000–1200 |
≥11 |
≥35 J (Charpy-V) |
| AISI 4140 |
Warmtebehandelde toestand “T” (voorbeeldtabel) |
≥665 (0,2% proof) |
850–1000 |
≥13 |
≥50 J (Charpy) |
| SCM435 |
Gerapporteerde minimumwaarden (voorbeeld) |
≥835 |
≥985 |
≥12 |
≥63 J (Akv) |
| 30KhGSA (30ХГСА) |
Q&T voorbeeld (Ø25 bar listing) |
830 |
1080 |
10 |
490 kJ/m² (KCU) |
Gegevens samengesteld uit gepubliceerde kwaliteitsreferenties/gegevensbladen.
Normen & Compliance
-
ASTM (typische referenties voor vergelijkbare legeringsbuizen/chemie):
ASTM A519 (naadloze mechanische buizen); ASTM A29/A29M (chemische referentie voor 41xx-families, bijvoorbeeld 4140).
-
EN (gangbare routes voor mechanische buizen & Q&T gelegeerde staalsoorten):
EN/ISO 683-2 (Q&T gelegeerde staalsoorten; inclusief 42CrMo4); projectspecifieke buislevering sluit vaak aan bij EN naadloze buisnormen, afhankelijk van het eindgebruik.
-
GOST:
GOST 4543 (gelegeerde constructiestaalsoorten); GOST 8731 / GOST 8733 (naadloze buisreferenties weergegeven in kwaliteitslijsten).
-
JIS:
JIS G4053 (SCM-serie gelegeerde staalsoorten voor machineconstructie).
-
GB (China):
Gangbare equivalenten voor de Cr-Mo-familie zijn onder meer GB/T 3077 (42CrMo) (vaak gekruisverwezen met 42CrMo4 / 4140).
Toepassingsgebieden
Brede industrieën: auto- & motorsport aandrijflijn onderdelen, lucht- en ruimtevaartconstructies, zware machines, energieapparatuur.
Waar het wordt gebruikt in de krukaswaardeketen:
-
Krukaslichaam/blank bewerking: hoogsterkte buis/voorraad voor gewichtsreductieconcepten of gespecialiseerde ontwerpen.
-
Gerelateerde roterende componenten: drijfstangen, assen, assen, tandwiel-/aandrijfelementen - vooral waar vermoeiingsweerstand en Q&T sterktestabiliteit cruciaal zijn.
V: Bent u een handelsonderneming of fabrikant?
A: fabrikant, kan ook handel drijven.
V: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn, of het is 30-40 dagen als de goederen niet op voorraad zijn,
het is afhankelijk van de hoeveelheid.
V: Verstrekt u voorbeelden? is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
V: Wat zijn uw betalingsvoorwaarden?
A: Betaling=2000USD, 30% T/T vooraf, saldo vóór verzending.
Als u nog een vraag heeft, neem dan gerust contact met me op.
