Gekrompen Fin Tube (Helisch Spanning Gewikkeld, Koudgevormde Fin Tube) voor Luchtkoelers

Materiaal

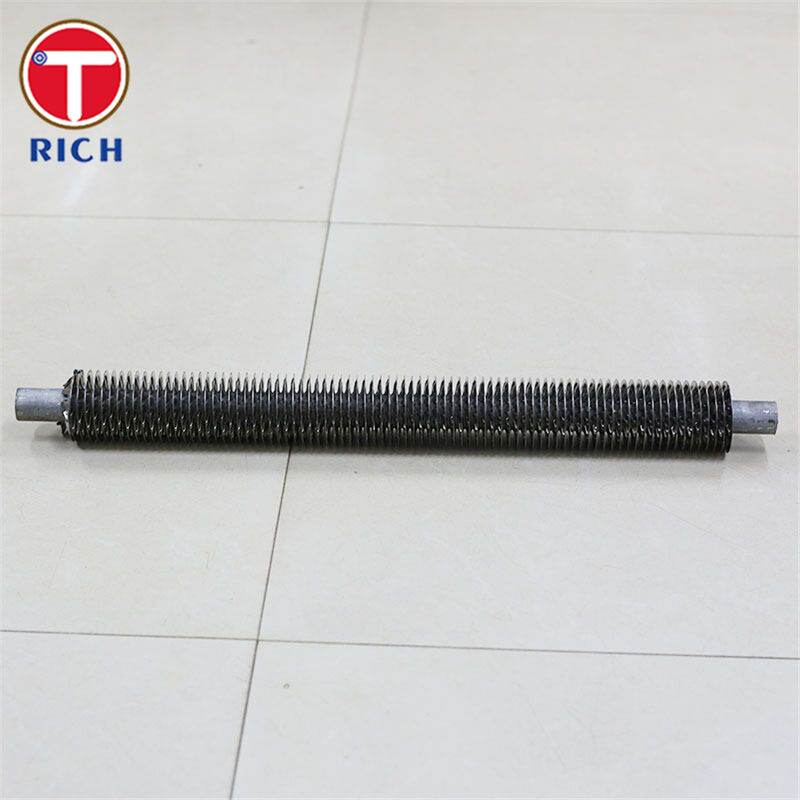

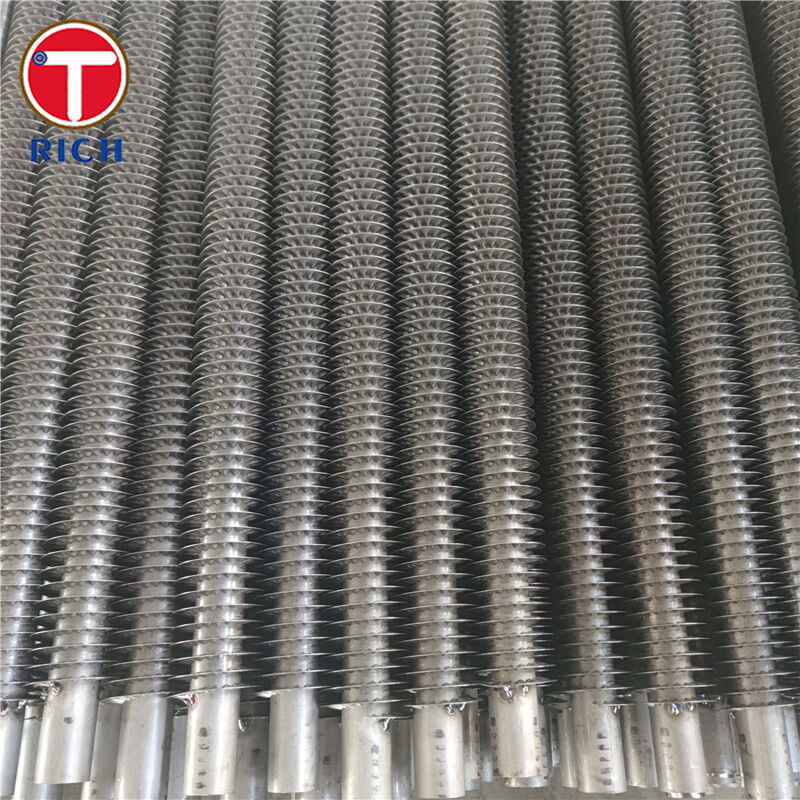

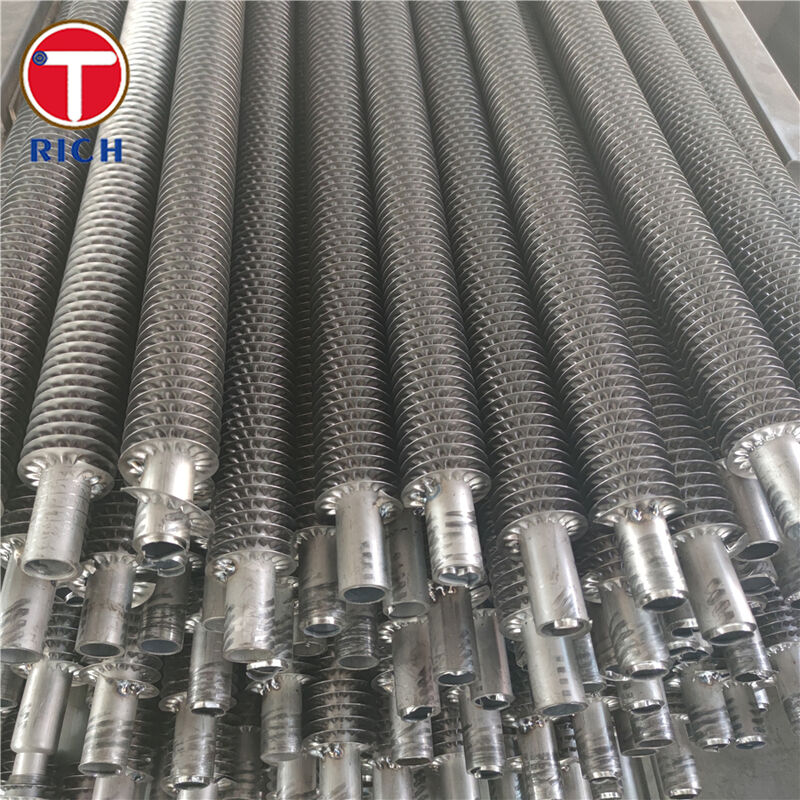

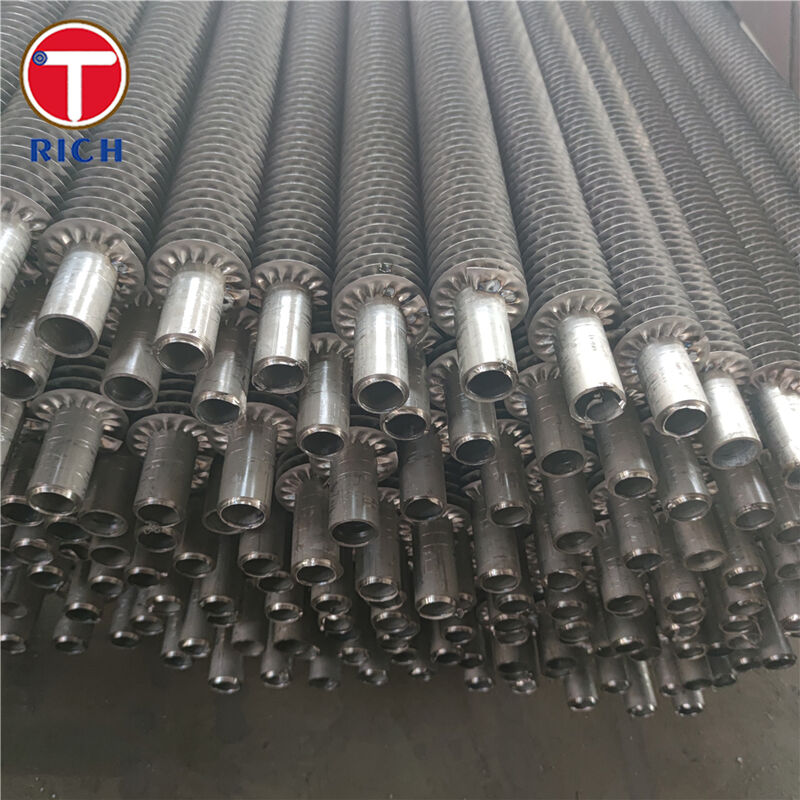

A Gekrompen Fin Tube (ook wel een Spiraal Spanning Gewikkeld / Koudgevormde Fin Tube) is een warmteoverdrachtbuis waarbij een metalen fin strip helicaal onder gecontroleerde spanning wordt gewikkeld op een basisbuis. De fin strip is voorgevormd om de contact “voet,” te verbreden, en wordt vervolgens mechanisch aan het buisoppervlak bevestigd (met eindbevestiging zoals tack/tag lassen of puntlassen, afhankelijk van het ontwerp).

Veelvoorkomende materiaalopties (aanpasbaar):

• Basisbuis: koolstofstaal, roestvrij staal, gelegeerd staal, koper, titanium, duplex roestvrij staal, nikkel legeringen (projectafhankelijk).

• Fin strip: aluminium, koper, koolstofstaal, roestvrij staal.

Specificaties

Typische configureerbare bereiken (eindafmetingen per tekening / datasheet):

• Basisbuis OD: 15.88–219.00 mm

• Basisbuis wanddikte: ≥ 1.00 mm

• Buislengte: 500–15000 mm

• Fin dikte: 0.15–2.00 mm

• Fin hoogte: 6.0–25.40 mm

• Fin dichtheid / pitch: 3–11 FPI (typisch)

• Blote uiteinden: zoals vereist (voor rollen, lassen, flenzen of buis-naar-buisplaat verbindingen)

Belangrijkste Kenmerken

• Verbeterde prestaties aan de luchtzijde: gekrompen fins verhogen de turbulentie en verbeteren de warmteoverdracht aan de luchtzijde.

• Betrouwbare mechanische verbinding: voorgevormde fin voet vergroot het contactoppervlak; fin uiteinden zijn vastgezet om de wikkeling te stabiliseren.

• Goede mechanische weerstand: geschikt voor luchtkoelers en fin-tube warmtewisselaars waar trillingen en handling sterkte belangrijk zijn.

• Schoonere luchtstroomkanaal: uniform pitch ontwerp helpt as/stofophoping te verminderen en ondersteunt gemakkelijker onderhoud.

• Kostenefficiënte oppervlaktevergroting: vergroot het externe oppervlak zonder over te stappen op zwaardere gelaste fin constructies (projectafhankelijk).

Onze Voordelen

1) “Zullen de fins na verloop van tijd losraken?”
We gebruiken een gecontroleerd spanning-wikkelproces met een voorgevormde fin basis om het contactoppervlak te vergroten, en de fin uiteinden zijn bevestigd (tag/tack/punt vastgezet zoals gespecificeerd) om de wikkeling te stabiliseren voor service en transport.

2) “Voor welke temperatuur is dit fintype geschikt?”
Gekrompen / spiraal spanning-gewikkelde fin tubes worden vaak gebruikt voor gematigde temperatuur (een typische limiet is tot ~120°C, afhankelijk van de configuratie en materialen). Voor hogere temperaturen of ernstige thermische cycli kunnen we alternatieve fin constructies voorstellen (bijv. ingebedde of gelaste fin types) tijdens de selectie.

3) “Hoe selecteer ik basisbuis- en fin materialen voor corrosie?”
We ondersteunen meerdere materiaalcombinaties—koolstofstaal, roestvast staal, koper en meer—zodat u corrosie aan de proceszijde (basisbuis) en corrosie aan de omgevingszijde (fin materiaal) kunt afstemmen op de werkelijke werkomgeving.

4) “Zal het gemakkelijk vervuilen in stoffige lucht?”
De gekrompen fin geometrie kan worden geleverd met uniforme pitch en praktische fin profielen om stofbruggen te verminderen en te helpen de luchtstroompaden bruikbaar te houden.

5) “Levert u inspectiedocumenten en traceerbaarheid?”
We kunnen EN 10204 3.1 / 3.2 materiaalcertificering leveren en inspectie door derden ondersteunen waar vereist door de project ITP.

6) “Past dit in de inkooppraktijk van raffinaderij / petrochemische luchtkoelers?”
Voor olie- en gasluchtkoelerprojecten is de inkoop doorgaans afgestemd op API 661 vereisten; we kunnen fin tubes leveren als onderdeel van een algemeen documentatiepakket dat consistent is met de inkoopprocessen voor luchtgekoelde warmtewisselaars.

Chemische Samenstelling

Mechanische Eigenschappen

Uitvoeringsnormen

ASTM / ASME (typische basisbuisopties): ASTM A179, ASTM A192, ASTM A210, ASTM A213 (roestvrij staal).
Luchtkoeler / warmtewisselaar praktijk: API 661 (veelgebruikt voor luchtgekoelde warmtewisselaars in raffinaderijen).

EN (gangbare equivalenten): EN 10216 (naadloze buizen voor drukdoeleinden), EN 10217 (gelaste buizen voor drukdoeleinden), EN 10204 3.1/3.2 certificering.

GOST (gangbare equivalenten): GOST 8732 / 8734 (naadloze stalen buizen), GOST 9941 (roestvrijstalen naadloze buizen).
JIS (gangbare equivalenten): JIS G3461 / G3462 (ketel- en warmtewisselaarbuizen), JIS G3459 (roestvrijstalen buizen).
GB (gangbare equivalenten): GB/T 3087 (ketelbuizen), GB/T 5310 (hogedruk ketelbuizen), GB/T 8163 (naadloze stalen buizen voor vloeistofservice), GB/T 14976 (roestvrijstalen naadloze buizen voor vloeistoftransport).

Toepassingsgebieden

Brede toepassing: luchtkoelers en fin-tube warmtewisselaars waar het buitenmedium lucht/gas is en extra oppervlakte nodig heeft.

Waar het binnen die gebieden wordt gebruikt:

• Raffinaderij / petrochemische luchtkoelers: buizenbundels voor luchtgekoelde warmtewisselaars die zijn afgestemd op de gangbare inkooppraktijk.

• Drogers, radiatoren, verwarmers: finned secties om de convectieve warmteoverdracht aan de luchtzijde te stimuleren.

• Oliekoeling & industriële koelspiralen: finned tube kernen gebruikt in koelunits en soortgelijke luchtzijde taken.
