ASTM B395 U-bocht Naadloze Koper & Koperlegering Buizen voor Warmtewisselaars

Materiaal

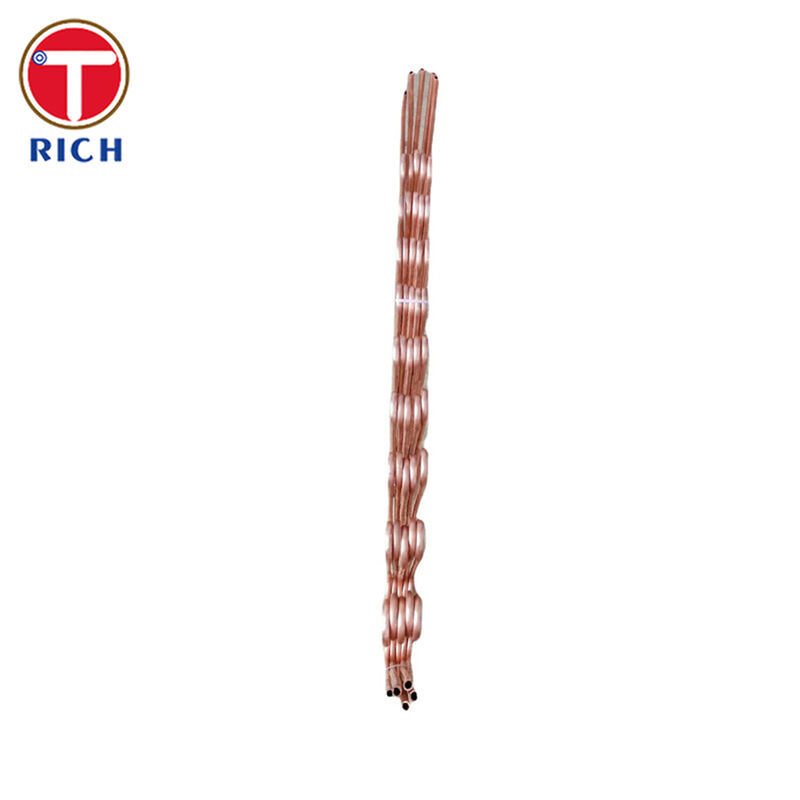

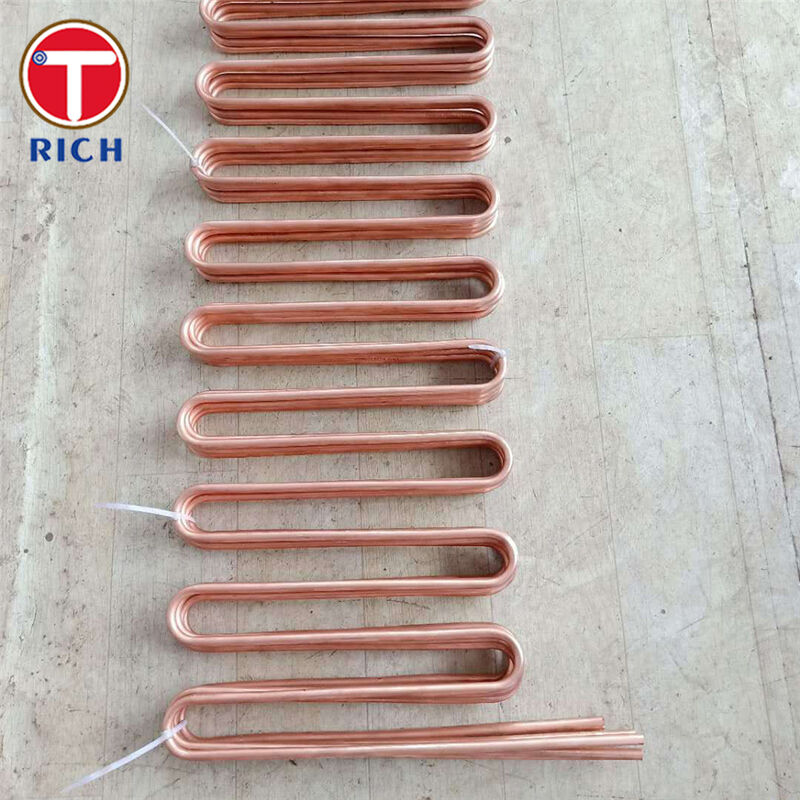

ASTM B395/B395M U-bocht buizen zijn 180°-gebogen, naadloze buizen die worden gebruikt in condensors, verdampers en warmtewisselaars, vervaardigd uit naadloze koper- en koperlegering buizen. De specificatie is van toepassing op buizen ≤ 2 inch (50 mm) OD en omvat gangbare warmteoverdracht legeringen, waaronder zuurstofvrij koper (C10200), fosfor-gedesoxideerd koper (C12200), admiralty/aluminium messing (C44300/C68700) en koper-nikkel kwaliteiten (C70600/C71500), onder andere.

Specificaties

• Productvorm: U-bocht buis (180° gebogen in een enkel vlak in een U-vorm).

• Afmetingen (OD): ≤ 2 inch (50 mm).

• Legering/hardheid: Per bestelling—UNS-aanduiding en hardheid moeten worden gespecificeerd.

• Belangrijkste bestelparameters (aanbevolen om op de PO/tekening te vermelden):

  • Buis OD × wanddikte

  • Buigradius schema

  • Beenlengte (rechte benen)

• Optie voor dubbele dikte (voor kleine buigradius):

  • Dubbele dikte = buis met meer dan één wanddikte.

  • Indien gespecificeerd, wordt het centrale gedeelte één BWG dikker gemaakt dan de rechte beenwand vóór het buigen; standaard wordt deze gemaakt met een constante ID (zwaardere sectie bereikt door de OD te vergroten).

• Buigkwaliteit: Het gebogen gedeelte moet in wezen uniform van kromming zijn.

Belangrijkste Kenmerken

• Hoge warmteoverdrachtsefficiëntie van koper/koperlegering metallurgie (geoptimaliseerd voor condensor/verdamper/warmtewisselaar service).

• Legering flexibiliteit: koper, messing, aluminium messing en Cu-Ni kwaliteiten om te passen bij koelmedia (zoet water, brak water, zeewater).

• Procesklare geometrie: nauwkeurige U-bochten voor compacte shell-and-tube bundels.

• Kwaliteitsverificatie ingebouwd in de standaard: wervelstroom NDT en lektest opties.

Onze Voordelen

1. “Worden de U-bochten dunner, ovaal of gekreukt?”
   U-bochten hebben van nature risico's op vervorming gerelateerd aan het buigen (ovale vorm/verdunning). Onze oplossing is gecontroleerd buigen plus de optie voor dubbele dikte voor kleine radii: de standaard staat een zwaardere centrale sectie (één BWG dikker) toe vóór het buigen om de buigsterkte te verbeteren, terwijl standaard een constante ID wordt behouden.

2. “Hoe zorgt u ervoor dat de buis defectvrij is vóór het buigen?”
   ASTM B395 vereist dat elke buis, vóór het buigen, een wervelstroomtest ondergaat volgens ASTM E243 practice—een industriestandaard aanpak om discontinuïteiten te detecteren die waarschijnlijk falen veroorzaken.

3. “Hoe garandeert u lekdichtheid?”
   Elke U-bocht buis moet een lektest doorstaan, waarbij de fabrikant de methode mag kiezen, tenzij anders gespecificeerd:

• Hydrostatische test tot vezelspanning 7000 psi (48 MPa) (manometerdruk hoeft niet hoger te zijn dan 1000 psi / 6,9 MPa, tenzij gespecificeerd), of

• Pneumatische test bij ≥ 60 psi (400 kPa) zonder lekkage-indicatie gedurende 5 s.

4. “Hoe zit het met het risico op spanningscorrosie (SCC), vooral bij messing service?”
   SCC kan worden veroorzaakt door omgeving + restspanning; ammoniak-gerelateerde SCC is een bekende faalwijze in messing warmtewisselaar service. We beperken dit door ondersteuning te bieden bij de materiaalkeuze, en voor Cu-Ni U-bochten biedt de standaard een optie om een spanningsarm gloeien van het U-gebogen gedeelte te specificeren; gevoeligheidstestopties (ammoniakdamp / kwiknitraat) worden ook behandeld in de specificatie.

5. “Kunt u traceerbaarheid en documentatie leveren voor QA/QC?”
   ASTM B395 bestelopties omvatten warmte-identificatie/traceerbaarheid, certificering en Mill Test Report (MTR) indien vereist—ondersteunende projectdocumentatie en inkomende inspectie.

Chemische Samenstelling

70-30 Cu-Ni

—

• Uitvoeringsnormen

• ASTM: ASTM B395/B395M (U-bocht naadloze koper- en koperlegering warmtewisselaar- en condensorbuizen). Gerelateerde referentietests omvatten ASTM E243 (wervelstroom), plus andere testmethoden waarnaar wordt verwezen in B395.

• EN: EN 12451:2012 (naadloze ronde koper- en koperlegering buizen voor warmtewisselaars/condensors/verdampers/ontziltingsapparatuur; afmetingen vermeld in de standaard).

• GOST: GOST 21646-2003 (koper- en messing buizen voor warmtewisselaarapparatuur—technische vereisten en acceptatie).

• JIS: JIS H3300 (naadloze koper- en koperlegering pijpen en buizen; veelgebruikt als de JIS-basis voor condensor/warmteoverdracht buis levering).

GB: GB/T 8890-2015 (naadloze koperlegering buizen voor warmtewisselaars) en GB/T 1527-2017 (getrokken buis van koper en koperlegeringen).

Toepassingsgebieden

• Typische industrieën

• Energieopwekking (stoom oppervlaktecondensors, voedingswaterverwarmers)

• Petrochemie & raffinaderij (koelers, condensors)

• Marine & offshore (zeewaterkoelers, centrale koelers)

• Ontzilting & waterzuivering (pekelverwarmers, condensors)
