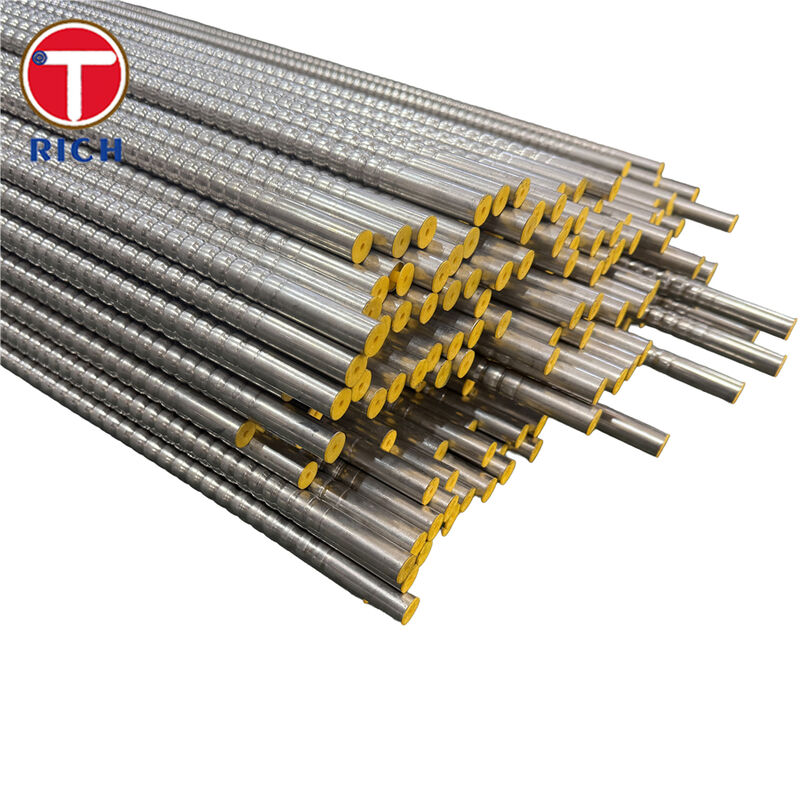

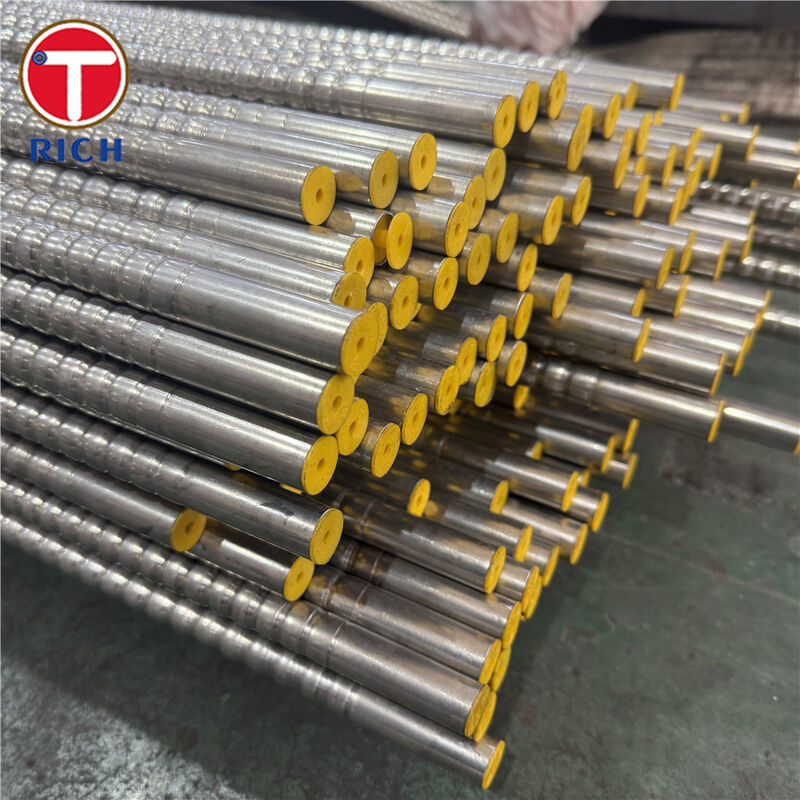

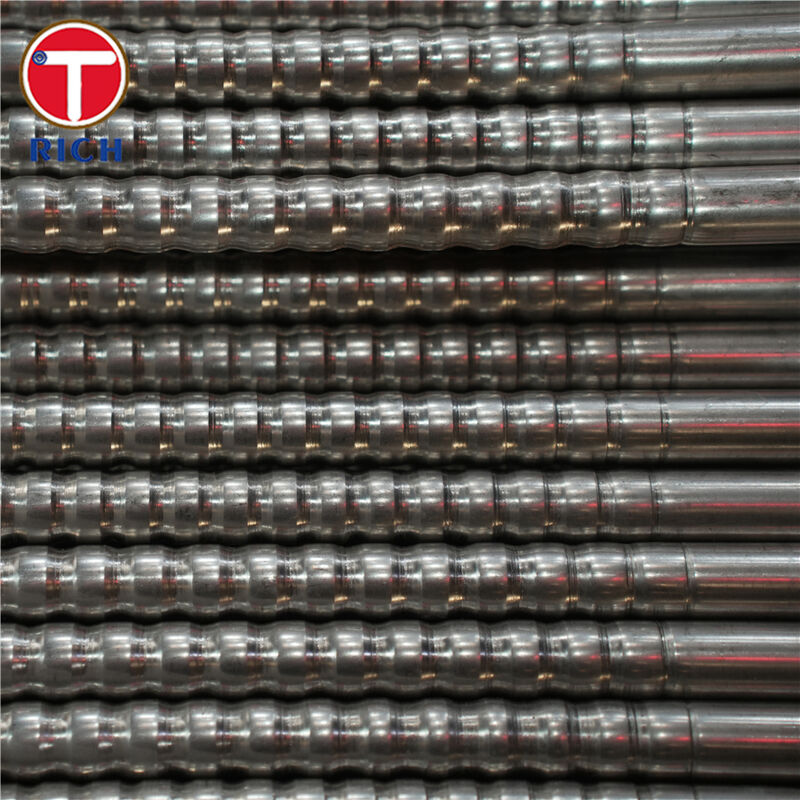

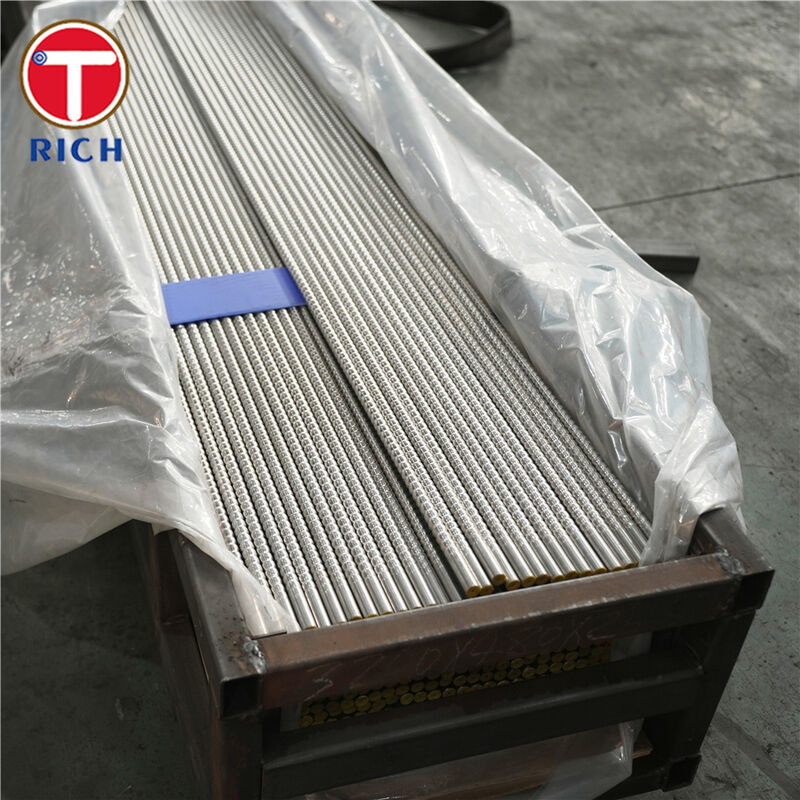

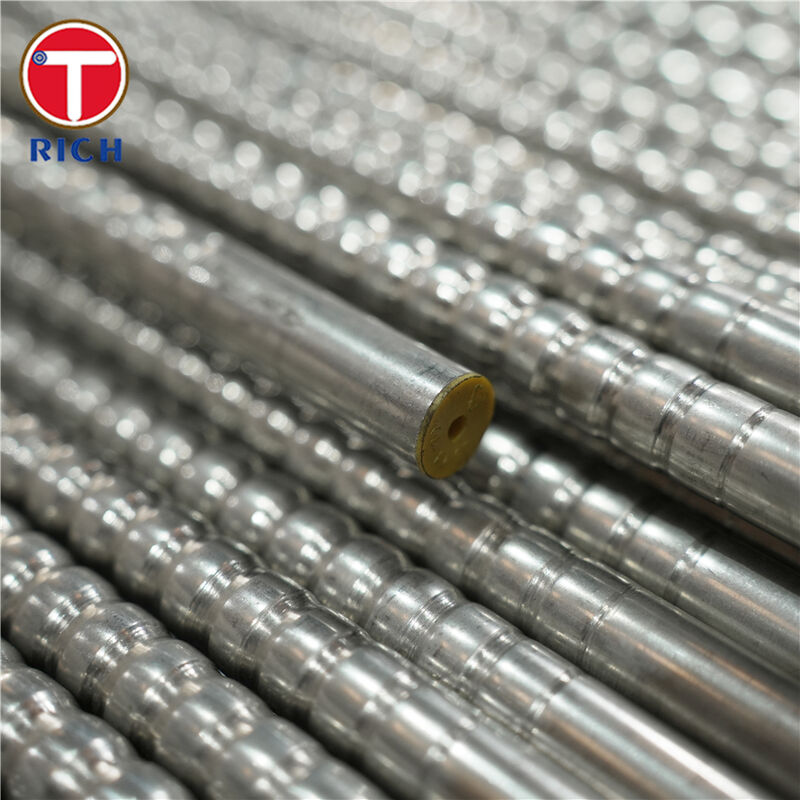

Roestvrijstalen gegolfde buis stijve golfbuis voor gas met warmtewisselaar kwaliteit en corrosiebestendigheid
Productdetails
Corrosiebestendige buizen van roestvrij staal
,Roestvrij staalbuis van warmtewisselaar
,Rigid Wave Tube Precision Steel Tube
Roestvrijstalen Gegolfde Warmtewisselaarbuis (Stijve Golfbuis) voor Gasservice
Materiaal
Dit product is een stijve, warmtewisselaar-kwaliteit gegolfde roestvrijstalen buis (golfbuis) vervaardigd uit naadloze (of gelaste, indien gespecificeerd) roestvrijstalen buizen en vervolgens gevormd met spiraalvormige/ringvormige golfen om de warmteoverdracht te verbeteren. Het is GEEN flexibele gegolfde slang voor leidingen of bewegingscompensatie.
Veelvoorkomende materiaalkeuzes zijn onder meer ASTM A213 TP304/TP304L/TP316/TP316L/TP321, geselecteerd op basis van corrosierisico (chloriden), bedrijfstemperatuur en fabricagevereisten.
Specificaties
-
Buistype: Stijf gegolfd (spiraalvormig of ringvormig), voor warmtewisselaarbuizenbundels
-
Basisbuisstandaard (typisch): ASTM A213 (naadloos) / optionele gelaste equivalenten op aanvraag
-
OD-bereik (typisch): 6–127 mm (aanpasbaar; sluit aan bij gangbare A213-leveringsbereiken)
-
Wanddikte (typisch): 0,4–12,7 mm (aanpasbaar)
-
Golfgeometrie: Spoed, diepte, helixhoek en kruinradius afgestemd op de taak (warmteoverdracht versus drukval)
-
Leveringsconditie: Opgelost gegloeid / gebeitst of helder gegloeid; rechte lengtes of zoals gespecificeerd
Belangrijkste kenmerken
-
Hogere warmteoverdrachtprestaties door de thermische grenslagen te verstoren en de menging nabij de wand te verbeteren
-
Potentieel voor compacte wisselaarontwerpen (dezelfde taak met minder oppervlakte, of hogere taak in dezelfde voetafdruk)
-
Technisch vriendelijke stijfheid voor buizenplaten, schotten en bundelmontage (in tegenstelling tot flexibele slangen)
-
Materiaalkeuzes voor temperatuur- en sensibilisatiecontrole (bijv. 304L/316L koolarm; 321 gestabiliseerd)
Onze voordelen
-
Zal golfen de warmteoverdracht echt verbeteren?
Ja—gegolfde buizen verhogen de turbulentie nabij de wand en kunnen de warmteoverdrachtscoëfficiënten aanzienlijk verhogen ten opzichte van gladde buizen. -
Hoe zit het met de drukval—wordt deze te hoog?
Verbeterde buizen brengen altijd een afweging met zich mee tussen warmteoverdracht en drukval, dus we ontwerpen de golfspoed/diepte zodat deze overeenkomt met uw toegestane ΔP. -
Verhoogt golfen het trillingsrisico in buizenbundels?
Bundeltrilling is een bekend probleem bij mantel- en buiswarmtewisselaars. Ontwerpen met gegolfde buiswarmtewisselaars kunnen een betere warmteoverdracht en minder trillingen van de buizenbundel bereiken onder bepaalde configuraties. -
Is dit een flexibele gegolfde slang?
Nee—dit is een stijve warmtewisselaarbuis bedoeld voor vaste installatie in wisselaars (buizenplaten/schotten). -
Hoe zorgt u voor betrouwbaarheid en consistentie?
-
Basisbuis geproduceerd volgens erkende buisstandaarden (typisch: ASTM A213)
-
Optionele wervelstroom / UT, PMI, dimensionale inspectie en hydro/luchtlektesten per projectvereiste
-
Golfgeometrie-inspectie (spoed/diepte), plus procescontroles om verdunning voorbij overeengekomen limieten te voorkomen
Chemische samenstelling
| Kwaliteit | C (max) | Mn (max) | P (max) | S (max) | Si (max) | Cr | Ni | Mo | Ti |
|---|---|---|---|---|---|---|---|---|---|
| TP304 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 18,0–20,0 | 8,0–11,0 | — | — |
| TP304L | 0,035 | 2,00 | 0,045 | 0,030 | 1,00 | 18,0–20,0 | 8,0–12,0 | — | — |
| TP316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 | — |
| TP316L | 0,035 | 2,00 | 0,045 | 0,030 | 1,00 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 | — |
| TP321 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 17,0–19,0 | 9,0–12,0 | — | 5(C+N)–0,70 |
Mechanische eigenschappen
| Kwaliteit | Treksterkte (min) | Vloeigrens (min) | Rek (min) | Hardheid (max) |
|---|---|---|---|---|
| TP304 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP304L | 485 MPa | 170 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316L | 485 MPa | 170 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP321 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
Normen ASTM: ASTM A213
-
EN: EN 10216-5
-
GOST: gangbare roestvrijstalen buisbestellingen gebruiken kwaliteiten zoals 12X18H10T
-
JIS: JIS G3463
-
GB: GB/T 13296
Toepassingsgebieden
Typische industrieën: gas koelers/verwarmers, condensors, verdampers, recuperatoren en warmteterugwinning
Waar gebruikt: buis-in-buis wisselaars, mantel- en buizenbundels (wanneer ΔP dit toelaat) en compacte upgrades zonder vinnen
V: Bent u een handelsbedrijf of fabrikant?
A: fabrikant, kan ook handel drijven.
V: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn, of het is 30-40 dagen als de goederen niet op voorraad zijn,
het is afhankelijk van de hoeveelheid.
V: Verstrekt u voorbeelden? is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
V: Wat zijn uw betalingsvoorwaarden?
A: Betaling=2000USD, 30% T/T vooraf, saldo vóór verzending.
Als u nog een vraag heeft, neem dan gerust contact met me op.
-
