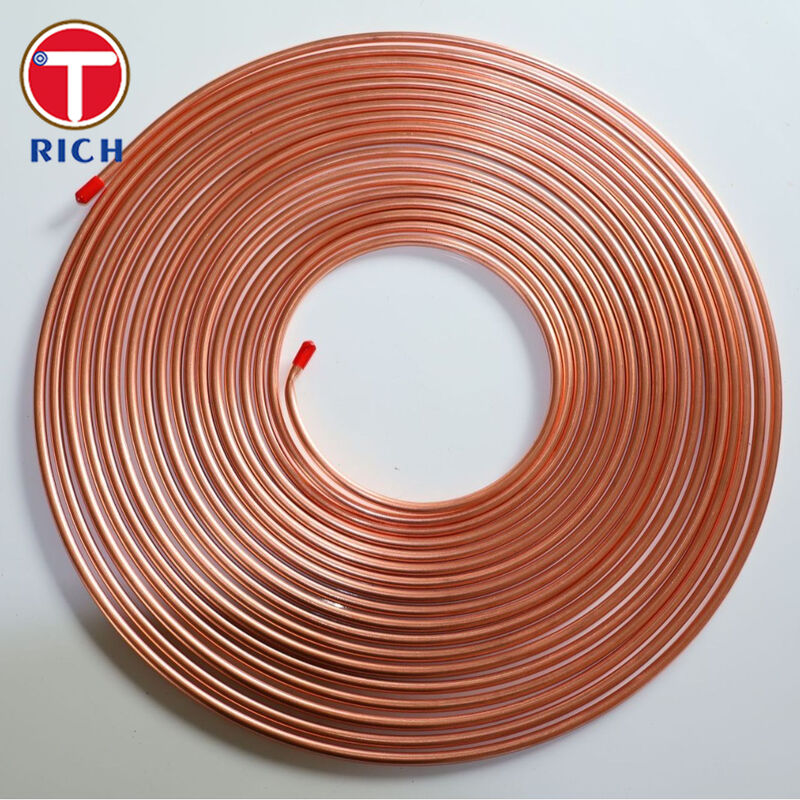

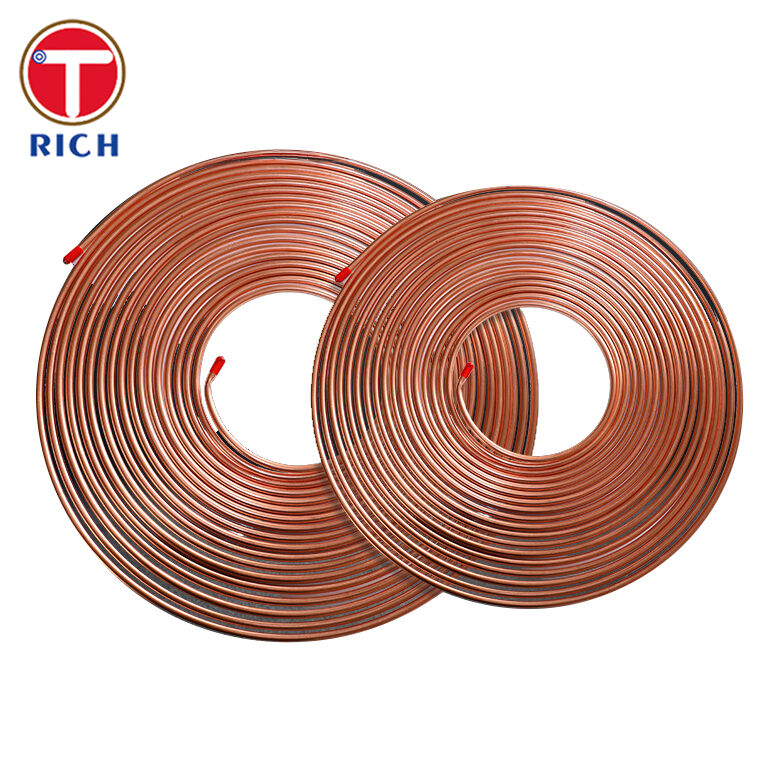

Bundy-buis met dubbele wand, laagkoolstofstaalbuis, bekleed met koper, voor automobielgebruik
Productdetails
Kopergeplateerde Bundy-buis
,Dubbelwandige stalen buis van laaggelegeerd staal
,Precisie stalen buis voor automobielgebruik
Bundy Tube – Dubbelwandige, kopergeplateerde, laag-koolstofstalen buis voor automobielgebruik
Materiaaloverzicht
Bundy tube is een dubbelwandige laag-koolstofstalen buis die wordt vervaardigd door een stalen strip in een 720° overlap te rollen en de naad koper te solderen. Dit produceert een concentrische dubbelwandige buis met een continue gesoldeerde verbinding tussen de twee wanden.
Voor auto-rem- en brandstofleidingen biedt dit ontwerp:
-
De mechanische sterkte en stijfheid van staal
-
De corrosiebescherming en soldeerbaarheid van een koperlaag
-
Redundante dubbelwandige drukbeheersing voor de veiligheid
Uw product, Bundy Tube Dubbelwandige Laag Koolstofstalen Buis Oppervlak Koper Plating Voor Auto, is speciaal ontworpen voor hydraulische en brandstofsystemen in de auto-industrie.
Specificaties
-
Basismetaal
-
Laag-koolstofstalen strip (bijv. AISI 1008 / 1010, EN E195, JIS STKM11A, GB Q215 equivalenten)
-
-
Constructie
-
Dubbelwandig, kopergesoldeerd langs een 720° overlapnaad
-
-
Buitendiameter (OD)
-
Veelvoorkomende maten voor auto's: 4,76 mm, 6,35 mm, 8,0 mm
-
Algemeen bereik: ca. 3,17–15 mm
-
-
Wanddikte
-
Enkele wand: typisch 0,5–0,7 mm
-
Effectieve totale wand (dubbelwandig): ongeveer 2 × enkele wanddikte
-
-
Oppervlakteafwerkingen (onze selecteerbare opties)
-
Koper plating
-
Zink plating
-
Kleur zink plating (gele chromaat–behandelde zink)
-
-
Leveringsconditie
-
Gegloeid / genormaliseerd na het solderen
-

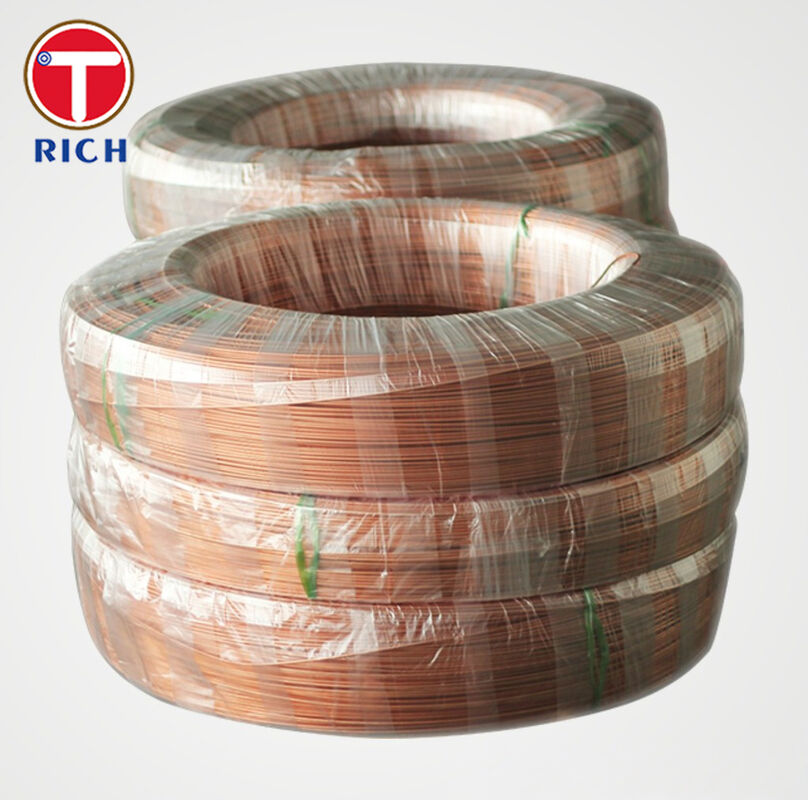

Rechte lengtes (bijv. 6 m) of level-wound coils
-
-
Optionele extra coatings
-
PVF, PA (nylon), PVC of epoxy over metaal plating als hogere corrosiebestendigheid vereist is
-
Belangrijkste kenmerken – Onze voordelen
-
Hoge druk- en vermoeiingsveiligheidsmarge
-
Dubbelwandige gesoldeerde constructie geeft een hoge barststerkte en uitstekende weerstand tegen trillingsvermoeidheid, ideaal voor rem- en brandstofleidingen.
-
Mechanische eigenschappen kunnen worden afgestemd op SAE J527-type vereisten voor vloeigrens, treksterkte en rek.
-
-
Flexibele opties voor oppervlaktebescherming
-
We kunnen buizen leveren met kopergeplateerd, verzinkt, of kleur-verzinkt (gele chromaat) oppervlakken om te voldoen aan verschillende OEM-corrosie-eisen en kostenniveaus.
-
Meerlaagse systemen (metaal plating plus organische coating) kunnen worden ontworpen voor zware weg-zout- en steenslagomgevingen.
-
-
Uitstekende vormbaarheid en bewerkbaarheid
-
Laag-koolstof, gegloeid staal biedt een goede ductiliteit voor strak buigen, dubbel fakkels, kralen en andere eindvormbewerkingen.
-
Geschikt voor complexe routing langs het chassis van het voertuig en door het motorcompartiment zonder scheuren bij gebruik van het juiste gereedschap.
-
-
Dimensionale precisie en interne reinheid
-
Koudgetrokken precisiebuis met nauwe toleranties op OD, wanddikte en ovaliteit.
-
Schoon binnenoppervlak, dat helpt gevoelige rem- en brandstofsysteemcomponenten te beschermen tegen verontreiniging.
-
-
Betrouwbare verbindingsprestaties
-
Koperhoudend systeem ondersteunt consistente soldeerkwaliteit en sterke verbindingen bij fittingen en beugels.
-
Compatibel met veelvoorkomende autoverbindingstypen zoals dubbele fakkels, ISO-fakkels en geschikte compressie- of snelkoppelingen.
-
Chemische samenstelling
| Kwaliteit | Standaard | C (wt.%) | Si (wt.%) | Mn (wt.%) | P max (wt.%) | S max (wt.%) | Opmerking |
|---|---|---|---|---|---|---|---|
| SAE / AISI 1010 | SAE J403 / AISI | 0,08–0,13 | — | 0,30–0,60 | 0,04 | 0,05 | Vaak gebruikt voor Bundy strip |
| SAE / AISI 1008 | SAE J403 / AISI | ≤0,10 | ≤0,07–0,10 | 0,30–0,50 | 0,03 | 0,05 | Zeer laag koolstofgehalte, uitstekende vormbaarheid |
| E195 (1.0034) | EN 10305-2 | ≤0,15 | ≤0,35 | ≤0,70 | 0,025–0,045 | 0,025–0,045 | Niet-gelegeerd kwaliteitsstaal voor precisie gelaste buizen |
| STKM11A | JIS G3445 | ≤0,12 | ≤0,35 | ≤0,60 | ≤0,04 | ≤0,04 | Koolstofstalen buiskwaliteit voor machines en auto's |
| Q215 | GB/T 700 / GB/T 3524 | 0,09–0,15 | ≤0,30 | 0,25–0,55 | ≤0,045 | ≤0,050 | Chinees constructiestaal equivalent aan E195 / St2ps |
Mechanische eigenschappen
| Kwaliteit | Conditie (typisch) | Vloeigrens (MPa) | Treksterkte (MPa) | Rek A (%) | Opmerkingen |
|---|---|---|---|---|---|
| SAE 1010 | Gegloeid | ≈154 | ≈231 | ≈56 | Zeer ductiel, goed voor diep vormen |
| SAE 1008 | Koud bewerkt bereik | ~350–550 | ~650–880 | ~8–25 | Vertegenwoordigt producten met hogere sterkte die koud zijn bewerkt; buis kan zachter worden gespecificeerd indien nodig |
| E195 (1.0034) | Genormaliseerd (+N) | ≥195 | 300–440 | ≥28 | Typisch voor EN 10305-2 precisiebuizen |
| STKM11A | Zoals gespecificeerd voor buizen | — | ≥290 | ≥35 | JIS G3445 minimumwaarden voor buizen |
| Q215 | Warmgewalste strip/plaat | ≥215 | 335–450 | ≥31 | GB/T 700 / GB/T 3524 waarden voor constructiestaal |
Toepasselijke normen
We kunnen Bundy tube produceren en kwalificeren in overeenstemming met de belangrijkste internationale kaders, waaronder:
-
SAE / ASTM
-
SAE J527 – Gesoldeerde dubbelwandige laag-koolstofstalen buizen voor automobielgebruik
-
ASTM A254 – Kopergesoldeerde dubbelwandige stalen buizen
-
-
EN / EU
-
EN 10305-2 – Gelaste koudgetrokken precisie stalen buizen (E195 en gerelateerde kwaliteiten)
-
-
JIS (Japan)
-
JIS G3445 – Koolstofstalen buizen voor machineconstructiedoeleinden (STKM11A)
-
-
GB (China)
-
GB/T 700, GB/T 3524 – Koolstofconstructiestalen en strip (inclusief Q215 voor Bundy strip en buis)
-
Toepassingsgebieden
Algemene gebieden
Dubbelwandige koper- of verzinkte Bundy tube wordt gebruikt in:
-
Hydraulische en brandstofsystemen voor auto's
-
Koel- en airconditioningunits
-
Algemene vloeistof- en gasleidingen in machines en apparaten
Typische toepassingen in de auto-industrie
-
Hydraulische remleidingen (chassisleidingen, dwarsasleidingen)
-
Brandstoftoevoer- en retourleidingen (benzine en diesel)
-
Oliekoeler voor transmissie en stuurbekrachtigingsleidingen (indien van toepassing)
-
Hulpolie- en koelvloeistofcircuits waar stalen buizen zijn gespecificeerd
V: Bent u een handelsonderneming of fabrikant?
A: fabrikant, kan ook handel drijven.
V: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn, of het is 30-40 dagen als de goederen niet op voorraad zijn,
het is afhankelijk van de hoeveelheid.
V: Verstrekt u voorbeelden? is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
V: Wat zijn uw betalingsvoorwaarden?
A: Betaling=2000USD, 30% T/T vooraf, saldo vóór verzending.
Als u nog een vraag heeft, neem dan gerust contact met me op.
-
