Spiraalvormige, met legeringstaal omwonden buis met vinnen en L-voet voor hoogrendementswarmtewisselaar
Productdetails
met een breedte van niet meer dan 15 mm
,Spiraal gewikkelde buis met vinnen
,Warmtewisselaar Finned Buis

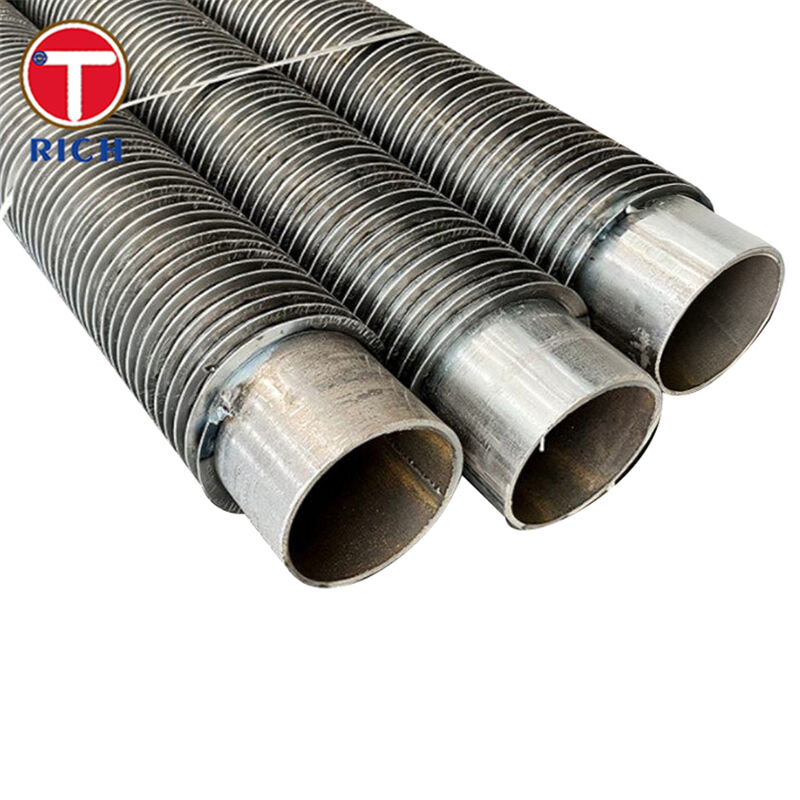

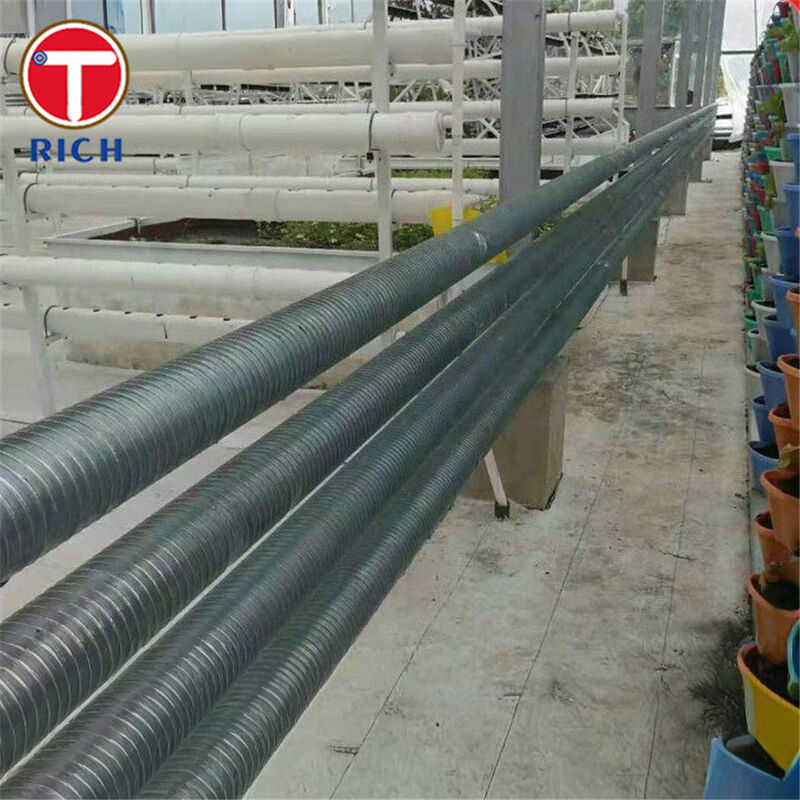

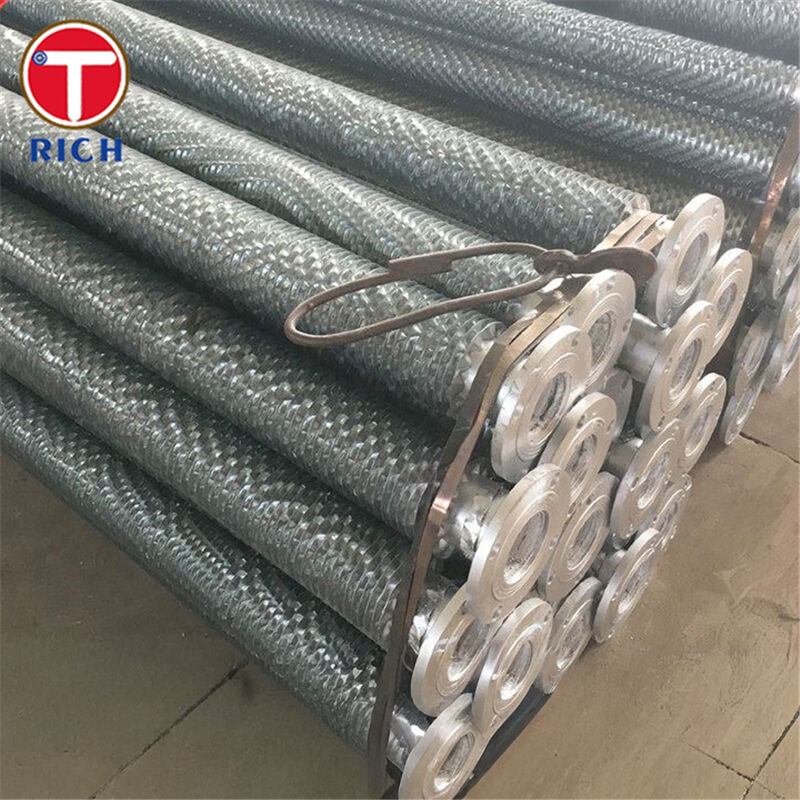

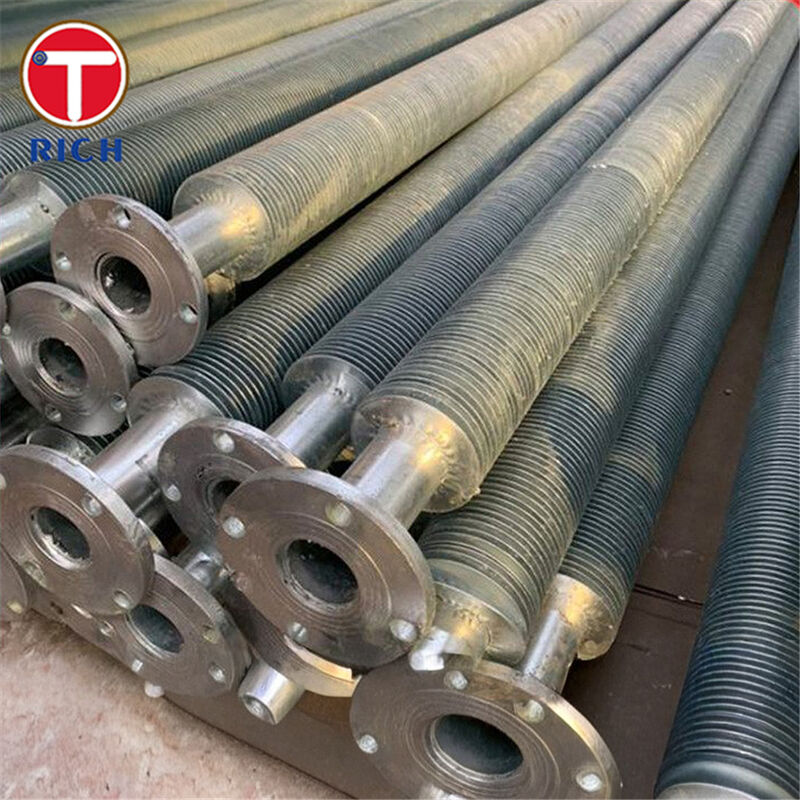

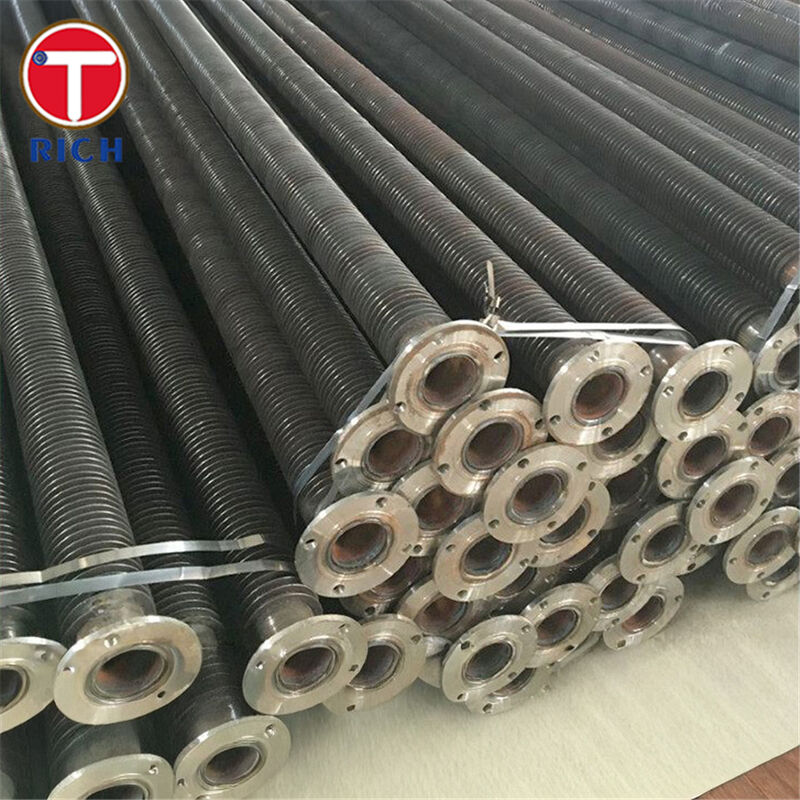

L-Foot Geribde Buis (Spiraalvormig Gewikkeld van Gelegeerd Staal) voor Warmtewisselaars
Materiaal
Dit product is een geribde warmtewisselaarbuis waarbij een basis van gelegeerd staal (kernbuis) spiraalvormig is gewikkeld met een ribbenstrip waarvan de voet is gevormd tot een “L”-profiel, vandaar de term “L-voet rib”. De ribben staan onder spanning en worden strak op het oppervlak van de kernbuis geperst, waardoor een continue spiraalvormige rib rond de buitenomtrek ontstaat.
Specificaties
Typische bereiken en kenmerken:
-
Kernbuismateriaal: naadloos gelegeerd staal (bijv. kwaliteiten zoals ASTM A213 T11, T22; EN 13CrMo4-5; JIS STBA22; GB 12Cr1MoVG)
-
Buitendiameter (OD) van de basisbuis: ongeveer 16 tot ~50,8 mm (≈⅝″ tot 2″) voor veel luchtkoeler geribde buizen.
-
Ribbenmateriaal: typisch aluminium of koperstrip, soms staal, gewikkeld in een L-voet geometrie.
-
Ribbenhoogte: tot ~16,5 mm (max) in veel gevallen.
-
Ribbendikte: ongeveer 0,4 mm tot 0,6 mm typisch voor aluminium ribbenstrips.
-
Ribbensteek (afstand): minimaal ongeveer 2,1 mm (≈12 FPI) en hoger, afhankelijk van het ontwerp.
-
Typische buislengte: tot ~18.000 mm (18 m) voor sommige fabrikanten.
-
Bedrijfstemperatuur (ribbenzijde): tot ~150-230 °C typisch voor L-voet geribde buizen.
Belangrijkste Kenmerken
-
De L-voet ribgeometrie zorgt ervoor dat de ribbenvoet plat op het buisoppervlak ligt, waardoor het thermisch contact wordt verbeterd en de warmteoverdracht wordt verhoogd.
-
De spiraalvormige wikkeling zorgt voor een continue dekking rond de buis, waardoor het externe oppervlak dat beschikbaar is voor warmteoverdracht aanzienlijk wordt vergroot in vergelijking met kale buizen.
-
Het ontwerp maakt het mogelijk dat de ribben fungeren als een beschermende afdekking voor de buiswand (aan de omgevings-/buitenzijde), wat enige corrosiebescherming biedt aan de luchtzijde.
-
Omdat de ribben onder spanning worden gewikkeld in plaats van in groeven te worden geëxtrudeerd, kan de kernbuis dunner zijn of kan er duurder gelegeerd staal worden gebruikt met minder aanpassing van de basisbuis.
Onze Voordelen
1. Blijven de ribben stevig vastzitten bij thermische cycli en trillingen door lucht met hoge snelheid?
Onze L-voet geribde buizen gebruiken gecontroleerde spanning in de ribbenstripwikkeling om een strak voetcontact op de buis te garanderen en losraken bij start-stop cycli, trillingen of thermische schokken te minimaliseren.
2. Is de L-voet rib de juiste keuze (vs. LL, KL, ingebedde typen) voor mijn taak?
Ja—als uw luchtzijdige ribbentemperatuur matig is (bijv. tot ~230 °C) en u een kosteneffectieve oplossing met een groot oppervlak wilt, biedt het L-voet ontwerp uitstekende prestaties. Voor zwaardere taken (hogere temperaturen, zeer agressieve atmosferen) kunnen we geüpgradede ribbentypen (LL/KL) of alternatieve materialen adviseren.
3. Hoe zit het met corrosiebestendigheid, levensduur aan de luchtzijde en onderhoud?
De ribben dienen om de buiswand af te schermen, waardoor directe blootstelling van de buis aan omgevingslucht wordt verminderd en dus het corrosiepotentieel wordt verminderd. Door de warmteoverdrachtsefficiëntie te verhogen, zijn er ook minder buizen nodig voor dezelfde taak, waardoor het bundelvolume en de bijbehorende kosten voor constructie/ventilator worden verlaagd.
4. Traceerbaarheid en naleving van de materiaalkwaliteit voor gebruik bij hoge temperaturen?
Onze kernbuizen worden verkregen met behulp van erkende normen (ASTM/EN/JIS/GB) met volledige testcertificaten van de fabriek, en we kunnen niet-destructief onderzoek (ultrasoon, wervelstroom) of hydrostatische druktests uitvoeren zoals gespecificeerd.
Waarom voor ons kiezen?
-
Wij leveren basisbuizen van gelegeerd staal die geschikt zijn voor gebruik bij verhoogde temperaturen (Cr–Mo staalsoorten) met een hoge betrouwbaarheid.
-
Ons ribbenwikkelproces garandeert een strak contact tussen ribben en buis en een uniforme geometrie voor optimale warmteoverdracht.
-
Wij bieden standaard en aangepaste afmetingen, ribbengeometrieën en oppervlaktecoatingopties die passen bij de taken van luchtkoelers en warmtewisselaars.
-
We ondersteunen volledige documentatie, testen en maatwerk om aan te sluiten bij uw projectspecificatie en kwaliteitsplan.
Chemische Samenstelling
| Kwaliteit | Standaard | C (%) | Si (%) | Mn (%) | P (max) (%) | S (max) (%) | Cr (%) | Mo (%) | Opmerkingen |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A213 T11 | ASTM/ASME | 0,05–0,15 | ≤0,50–1,00 | 0,30–0,60 | ≤0,025 | ≤0,035 | 1,00–1,50 | 0,44–0,65 | Gemeenschappelijke basis voor geribde buizen |
| ASTM A213 T22 | ASTM/ASME | 0,05–0,15 | ≤0,50 | 0,30–0,60 | ≤0,025 | ≤0,025 | 1,90–2,60 | 0,87–1,13 | Hogere Cr/Mo voor gebruik bij verhoogde temperaturen |
| EN 13CrMo4-5 (1.7335) | EN 10216-2 | 0,10–0,17 | ≤0,35 | 0,40–0,70 | ≤0,025 | ≤0,010 | 0,70–1,15 | 0,40–0,60 | Europese equivalent van gelegeerd staal |
| JIS G3462 STBA22 | JIS | ≤0,15 | ≤0,50 | 0,30–0,60 | ≤0,035 | ≤0,035 | 0,80–1,25 | 0,45–0,65 | Japanse equivalent kwaliteit |
| GB /T 5310 12Cr1MoVG | GB | 0,08–0,15 | 0,17–0,37 | 0,40–0,70 | ≤0,025 | ≤0,010 | 0,90–1,20 | 0,25–0,35 | Chinees ketelbuis gelegeerd staal |
Mechanische Eigenschappen
| Kwaliteit | Standaard | Treksterkte Rm (MPa) | Vloeigrens Re / Rp0.2 (MPa) | Rek A (%) | Opmerkingen |
|---|---|---|---|---|---|
| ASTM A213 T11 | ASTM/ASME | ≥ 415 | ≥ 220 | ≥ 30 | |
| ASTM A213 T22 | ASTM/ASME | ≥ 415 | ≥ 205 | ≥ 30 | |
| EN 13CrMo4-5 | EN | 450-600 (t ≤16 mm) | ≥ 300 | ≥ 19 | |
| JIS STBA22 | JIS | ≥ 410 | ≥ 205 | ≥ 30 | |
| GB 12Cr1MoVG | GB | 470-640 | ≥ 255 | ≥ 21 |
Toepasselijke Normen
-
ASTM / ASME: ASTM A213 / ASME SA213
-
EN: EN 10216-2
-
JIS: JIS G3462
-
GB: GB/T 5310
-
Industrieconformiteit: API 661 voor luchtgekoelde warmtewisselaars
Toepassingsgebieden
Algemeen Toepassingsgebied
Deze L-voet spiraalvormig gewikkelde geribde buizen worden voornamelijk gebruikt in luchtgekoelde en gas-naar-vloeistof warmtewisselaars, waarbij één vloeistof door de buis stroomt en lucht of gas over de ribben aan de buitenkant stroomt om warmte te onttrekken of af te voeren.
Specifieke Gebruiksvoorbeelden
-
Luchtgekoelde warmtewisselaar bundels in petrochemische fabrieken
-
Laadluchtkoelers of intercoolers in gascompressiesystemen
-
Nakoelers voor gasturbine- of mechanische aandrijfeenheden
-
Condensors en verdampers met beperkingen aan de luchtzijde
-
Warmteterugwinning economisers die rookgas verwerken
-
Buitenluchtgekoelde eenheden in hulpinstallaties van energiecentrales
V: Bent u een handelsonderneming of fabrikant?
A: fabrikant, kan ook handel drijven.
V: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn, of het is 30-40 dagen als de goederen niet op voorraad zijn,
het is afhankelijk van de hoeveelheid.
V: Levert u monsters? is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
V: Wat zijn uw betalingsvoorwaarden?
A: Betaling=2000USD, 30% T/T vooraf, saldo vóór verzending.
Als u nog een andere vraag heeft, neem dan gerust contact met me op.
-
