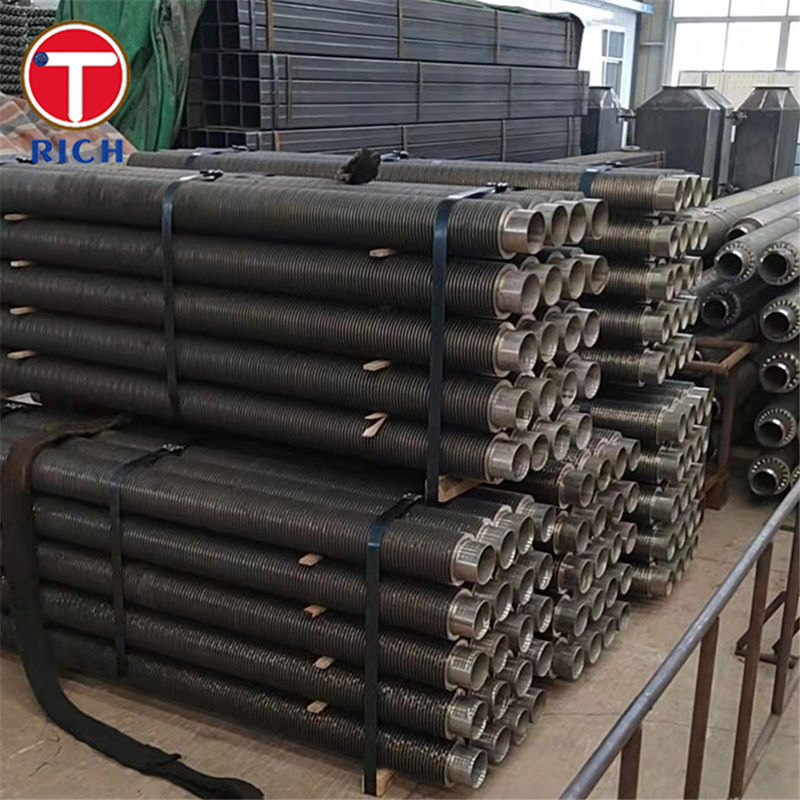

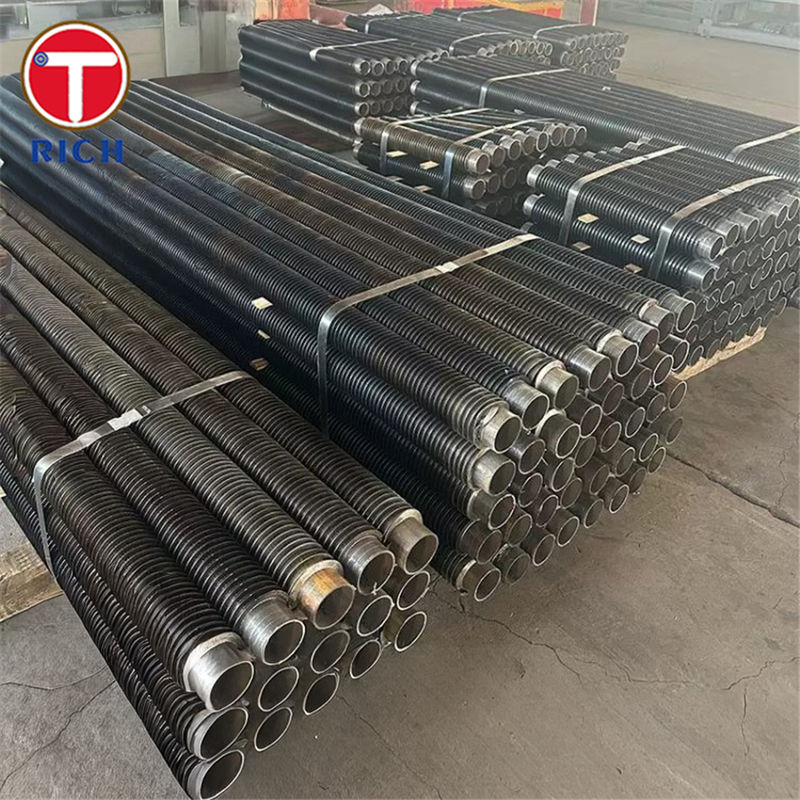

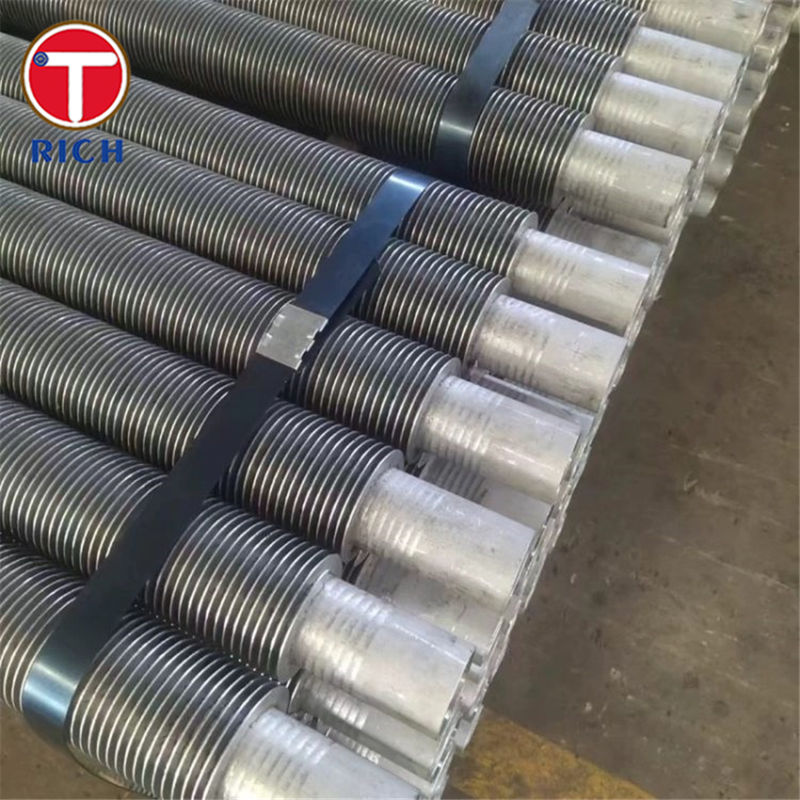

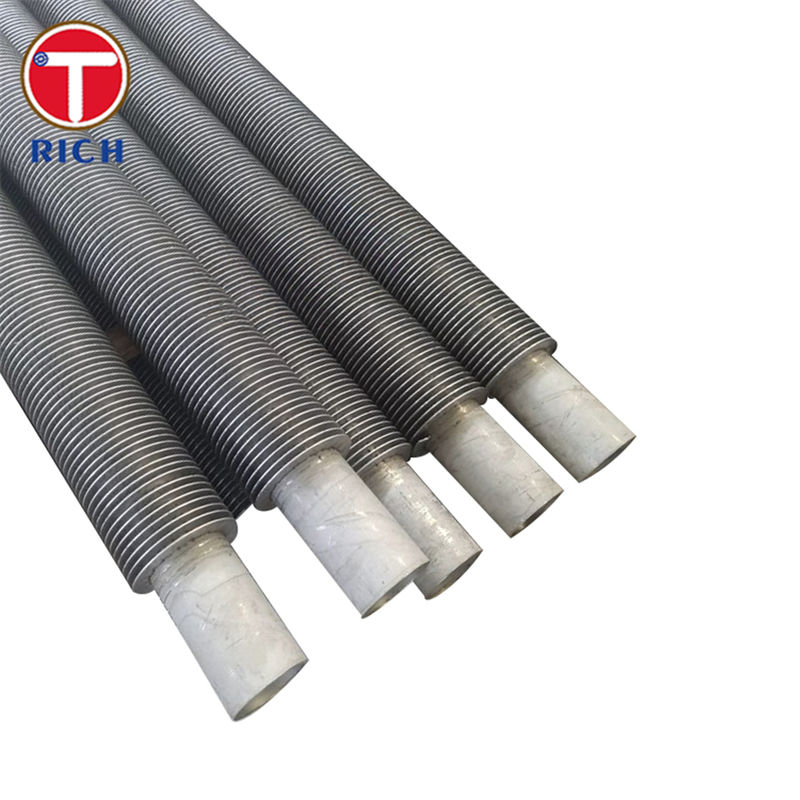

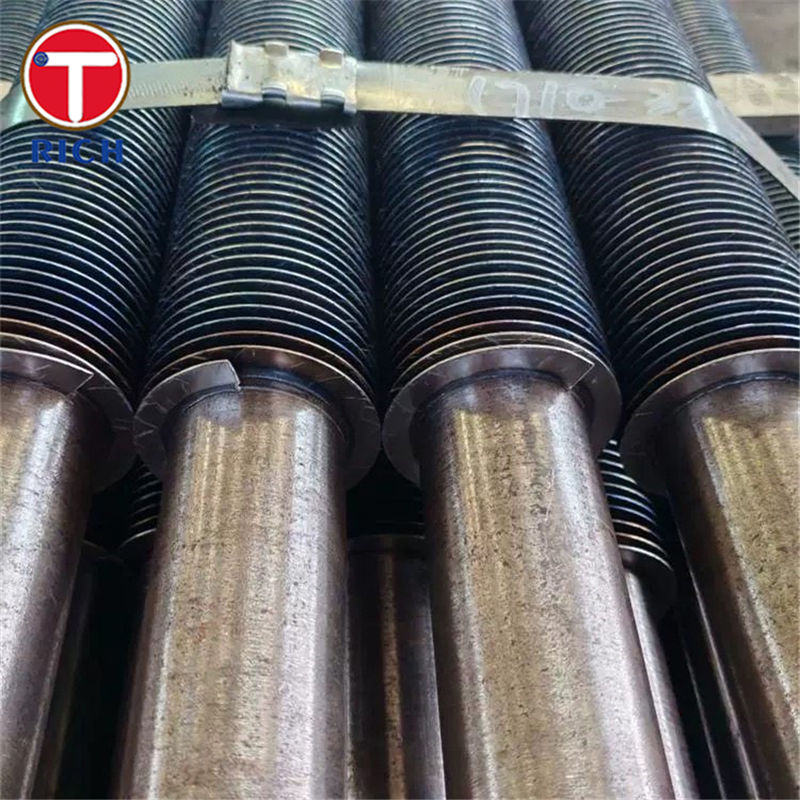

KL Fin Tube met gekneusd L-voetontwerp voor een hoge warmteoverdracht en corrosiebestendigheid
Productdetails
Gekartelde L-voet KL Fin Tube
,Finned Tube met Hoge Warmteoverdrachtsefficiëntie
,Corrosiebestendige warmtewisselaar
KL Fin Tube (KL-type knurled L-footed fined tube voor warmtewisselaars)
Materiaal / productbeschrijving
KL-vinnenbuis (KL-type geknevelde L-voetige vinnenbuis) is een rondlopende vinnenbuis waarbij een L-vormige vinnenstrook helicaal op een vooraf geknevelde basisbuis wordt gewikkeld.De knurling en L-voet creëren een strakke mechanische vergrendeling en een groot metaal-metal contact gebied, waardoor de warmteoverdracht efficiënter wordt en de stabiliteit van de vinnenbinding verbetert in vergelijking met standaard L- of LL-vinnen.
Typische basisbuismaterialen zijn naadloos koolstofstaal (ASTM A179, A192, A210 klasse A1), laaggelegeerd staal (ASTM A213 T11) en roestvrij staal (ASTM A213 TP304).KL-vinnenbuizen worden voornamelijk gebruikt in luchtgekoelde warmtewisselaars, gaskoelers en compacte vinnenbundels in elektriciteits-, petrochemische en gasverwerkende installaties.
Specificaties
basisbuis
-
Buitenste diameter: ca. 12,7 ′′50,8 mm (1⁄2" ′′2")
-
Wanddikte: typisch ≥ 1,65 mm, per ontwerpdruk en code
-
Materialen (voorbeelden): ASTM A179, A192, A210 Gr A1, A213 T11, A213 TP304
Geometrie van de vin
-
Vinnenhoogte: ongeveer 8 ̊20 mm
-
Vinnendikte: ongeveer 0,3 ∼ 0,8 mm
-
Vinnenhoogte: ongeveer 812 vinnen per centimeter
-
Vinnenmaterialen: aluminium of koper
Temperatuurbereik
-
De gebruikelijke ontwerpgrens voor luchtkoelers: ongeveer 250 °C, afhankelijk van buislegering, vinmateriaal en ontwerpcode.
Belangrijkste kenmerken
-
Sterke vinnen-tube-binding met gekrimpte basisbuis en L-voetvinnen
-
Hoge warmteoverdraagbaarheid als gevolg van het grote metaalcontactgebied
-
Goed bestand tegen thermische cyclus en trillingen
-
Flexible combinaties van buis- en vinmateriaal om aan het proces te voldoen
Onze voordelen
-
Thermische cycling en vervlechting van de vin
KL-vinnenbuizen houden de vinnen mechanisch vast in het gerolde buisoppervlak en behouden de prestaties na herhaalde start-stop- en temperatuurcyclussen. -
Corrosie en materiaalkeuze
We matchen de kwaliteiten van de buizen met de dienst:-
ASTM A179 / A192 / A210 Gr A1 voor schoon of licht corrosief werk
-
ASTM A213 T11 voor rookgassen met een hogere temperatuur of licht corrosieve rookgassen
-
ASTM A213 TP304 en andere opties voor roestvrij of Cu ̊Ni voor agressievere media
-
-
Verontreiniging en reiniging
De vleugelhoogte en -hoogte worden zo geselecteerd dat de bundels met lucht-, stoom- of waterstralen kunnen worden gereinigd zonder dat de vleugels beschadigd raken, waardoor de capaciteit gedurende de levensduur van de wisseler stabiel blijft. -
Kosten ten opzichte van geëxtrudeerde vinnen
KL-vinnenbuis biedt een sterkere binding en betere thermische prestaties dan basis-L/LL-vinnen, maar met lagere kosten en meer materiaalflexibiliteit dan volledig geëxtrudeerde vinnen in veel toepassingen. -
Normen en documentatie
Basisbuizen worden geproduceerd volgens ASTM/ASME-, EN-, JIS-, GOST- of GB-normen met volledige materiaaltestrapporten en traceerbaarheid ter ondersteuning van internationale ontwerpcodes.
Chemische samenstelling
| Graad | Standaard | C (%) | Si (%) | Mn (%) | P max (%) | S max (%) | Cr (%) | Mo (%) | Ni (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | A179 | 0.06'0.18 | ≤ 0.25 | 0.27 ‰0.63 | 0.035 | 0.035 | — | — | — |
| ASTM A192 | A192 | 0.06'0.18 | ≤ 0.25 | 0.35 ̊0.65 | 0.025 | 0.020 | — | — | — |
| ASTM A210 Gr A1 | A210 | ≤ 0.27 | ≤ 0.10 | ≤ 0.93 | 0.035 | 0.035 | — | — | — |
| ASTM A213 T11 | A213 | 0.05 ̊0.15 | 0.50 ¢1.00 | 0.30 ̊0.60 | 0.025 | 0.035 | 1.00 ¢1.50 | 0.44 ̊0.65 | — |
| ASTM A213 TP304 | A213 | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | 0.045 | 0.03 | 18.0 ¢ 20.0 | — | 8- 0 ̊11.0 |
Mechanische eigenschappen
| Graad | Standaard | Trekkracht min (MPa) | Opbrengstmin (MPa) | Verlenging min (%) | Typische hardheidsgrens |
|---|---|---|---|---|---|
| ASTM A179 | A179 | 325 | 180 | 35 | ongeveer 72 HRB max. |
| ASTM A192 | A192 | 325 | 180 | 35 | gespecificeerde HB/HRB max |
| ASTM A210 Gr A1 | A210 | 415 | 255 | 30 | volgens A210 |
| ASTM A213 T11 | A213 | 415 | 205,220 | 30 | ongeveer 85 HRB max. |
| ASTM A213 TP304 | A213 | 515 | 205 | 35 | ongeveer 192 HBW max. |
Toepasselijke normen en toepassingsgebieden
Toepasselijke normen:ASTM/ASME A179, A192, A210, A213; EN 10216 / EN 10217; JIS G3461 / G3462; overeenkomstige GOST- en GB-normen voor vinnenbuizen en luchtkoelers.
Toepassingsvelden:
-
Elektriciteitsopwekking luchtgekoelde condensatoren, gaskoelers voor ketels en spoelen voor het terugwinnen van restwarmte
-
Olie en gas/petrochemicaliën
-
Gasverwerkings- en LNG-koelinstallaties en warmteherstelinstallaties voor afgassen
-
Chemische en meststoffenfabrieken ️ reactorgaskoelers en -condensatoren
-
HVAC- en industriële koeling
Q: Bent u een handelsonderneming of een fabrikant?
A: fabrikant, kan ook handelen.
V: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn,of het is 30-40 dagen als de goederen niet op voorraad zijn,
Het hangt af van de hoeveelheid.
V: Levert u monsters? Is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
Wat zijn uw betalingsvoorwaarden?
A: Betaling <=2000USD, 100% vooraf Betaling>=2000USD, 30% T/T vooraf, saldo vóór verzending.
Als u nog meer vragen heeft, kunt u mij gerust contacteren.
-
