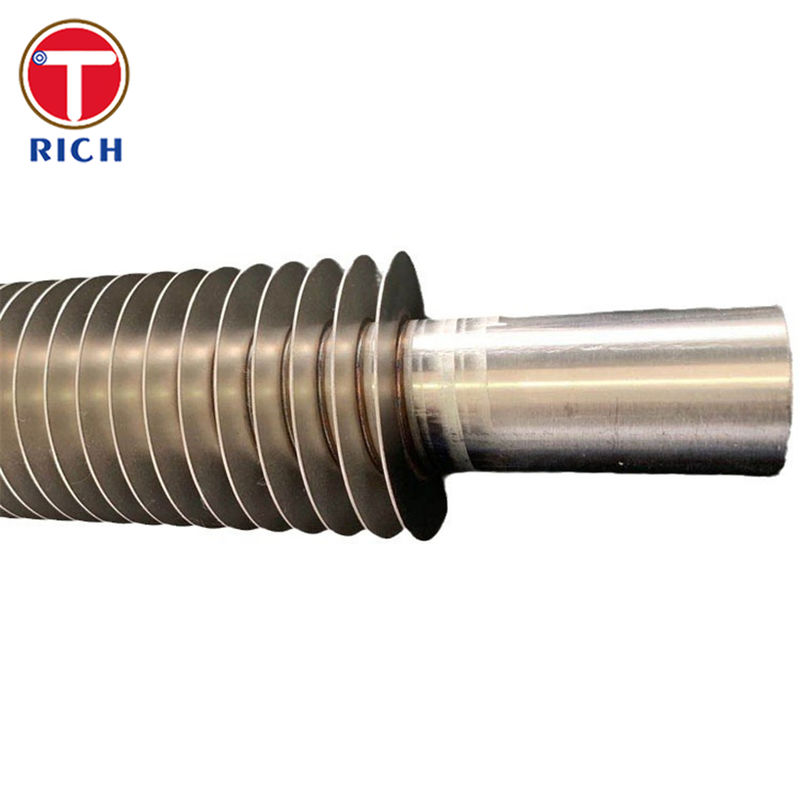

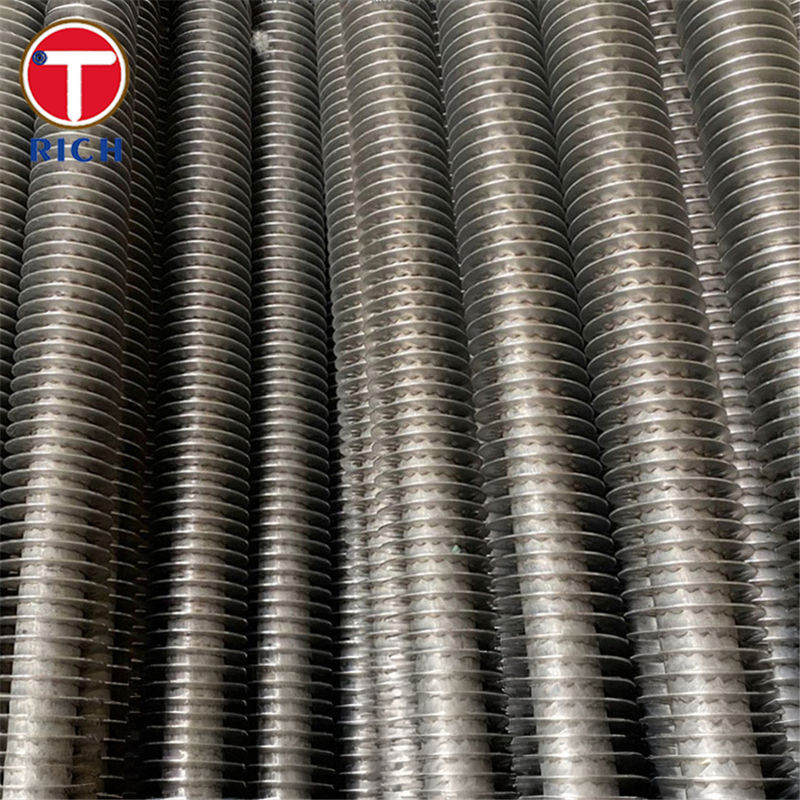

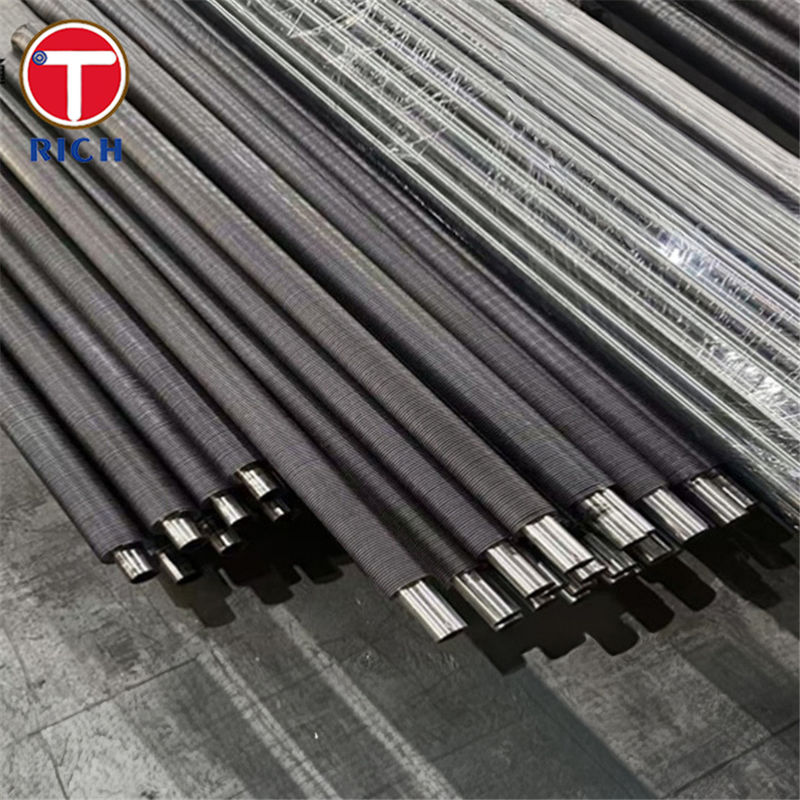

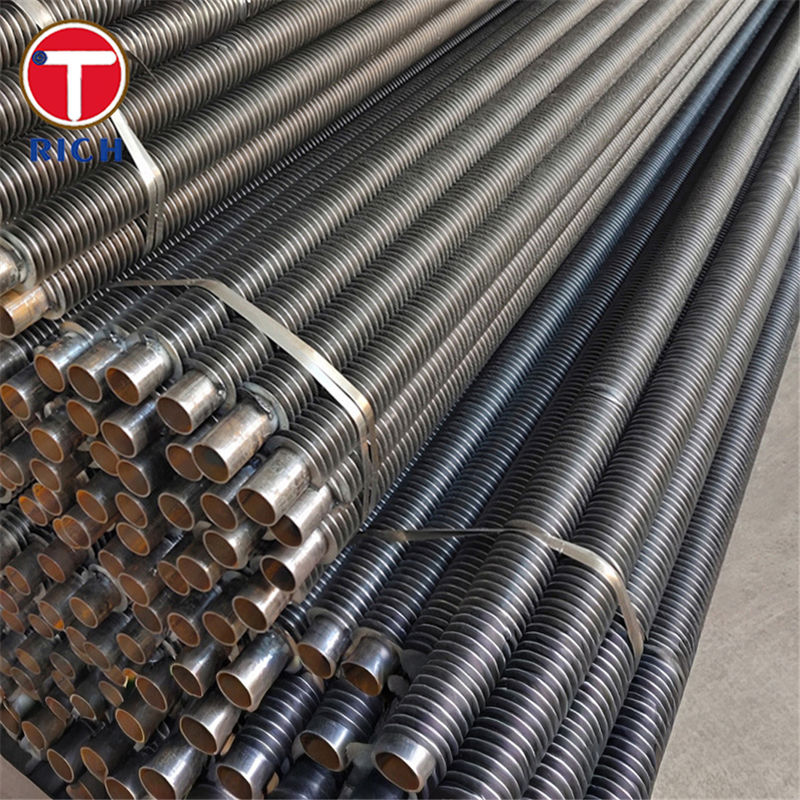

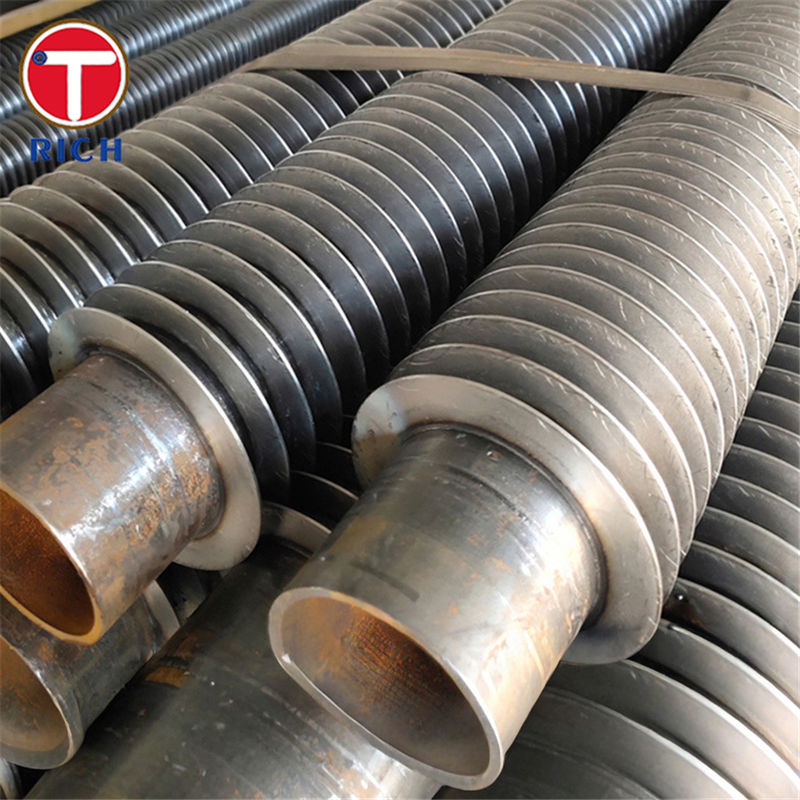

L Fin Tube Alloy Steel Spiral Wound Seamless Fin Tube voor luchtwarmtewisselaar

Beschrijving van het materiaal

Dit product is een spiraalvormige vinnenbuis met spanningswond van het type L, gebouwd op naadloze ketel-/warmtewisselaarbuis van Cr·Mo-legeringsstaal. De basisbuis wordt meestal geleverd in soorten zoals ASTM A213 T11/T22,EN 10216-2 13CrMo4-5, JIS G3462 STBA22 of GB 5310 12Cr1MoVG, allemaal ontworpen voor hoge temperatuur, drukdragende bediening in ketels en luchtgekoelde warmtewisselaars.

Aluminium- of koperen vinnenstrook wordt koud gevormd tot een profiel van L en spiraalvormig gewikkeld onder spanning rond de legeringstaalbuis, zodat de vinnenvoet strak tegen het buisoppervlak wordt gedrukt.met een continue spiraalvin met goed thermisch contact en gedeeltelijke bescherming van de buiswand tegen corrosie door de omgeving.

Specificaties

basisbuis

• Materiaalopties (naadloos, gelegeerd staal):

  • ASTM / ASME: A213 / SA213 T11, T22

  • EN: 13CrMo4-5 tot en met EN 10216-2

  • JIS: STBA22 tot en met JIS G3462

  • GB: 12Cr1MoVG tot GB/T 5310

• Buitenste diameter: ongeveer 16 ′′50,8 mm (5⁄8′′2′′)

• Wanddikte: afhankelijk van de toepassing, typisch 2·8 mm voor luchtkoelers

Geometrie van de vin(typische L-type wondenvinnen)

• Vinnentype: L-voet, spiraalwond

• Finnenmateriaal: aluminium of koperstrook

• Vinnenhoogte: tot ongeveer 16,5 mm

• Vinnendikte: ~ 0,4 ∼0,6 mm (≈ 0,015 ∼0,020")

• Vinnenpitch: vanaf ongeveer 2,1 mm (≈12 FPI) en hoger, geoptimaliseerd per taak

Werkbereik

• ontworpen voor gebruik aan de luchtzijde waarbij de vinnentemperatuur typisch tot ongeveer 150 ̊230 °C bedraagt, afhankelijk van het vinnenmateriaal en de taak

• De basislegeringsbuissoorten ondersteunen veel hogere metalen temperaturen aan de vloeistofside, in overeenstemming met hun standaarden voor ketel/drukbuis (typisch klasse 500-580 °C voor Cr-Mo-stalen in codegebruik).

Belangrijkste kenmerken

1. Hoog warmteoverdraagbare oppervlakte dichtheid

   • Doorlopende spiraalvinnen vergroten dramatisch het oppervlak buiten, waardoor dezelfde thermische belasting met veel minder buizen en een kleinere luchtkoelerbundel mogelijk is in vergelijking met blote buizen.

2. Efficiënt warmtecontact tussen de vinnen en de buizen

   • L-voet vin geometrie en wikkeling spanning drukken de vin voet stevig tegen het buisoppervlak, waardoor de thermische weerstand van contact tot een minimum wordt beperkt en een uniforme warmteoverdracht langs de volledige buislengte wordt bevorderd.

3. Kern van legeringsstaal voor hoge temperatuur, onder druk

   • CrMo-gelegeerde buiskenmerken zoals T11, T22, 13CrMo4-5, STBA22 en 12Cr1MoVG bieden een hoge kruipbreuksterkte.goede oxidatiebestendigheid en lasbaarheid voor ketel- en luchtgekoelde warmtewisselaars.

Onze voordelen

Hieronder vindt u een aantal problemen die kopers van luchtgekoelde vinnenbuizen vaak stellen en hoe dit product is gepositioneerd om deze problemen aan te pakken.

1. ¢ Blijven de vinnen strak onder temperatuur en beginnen ¢ stoppen met fietsen? ¢

• L-voet spanningswondenvinnen gebruiken een gecontroleerde wikkelspanning, zodat de vinnenvoet stevig op het buisoppervlak zit en contact behoudt tijdens normale temperatuurcyclussen.

• Voor legeringsstaalkernen passen we het vinmateriaal en de ontwerptemperatuur aan: L-type wordt gebruikt wanneer de wandtemperatuur van de vin in het gematigde bereik ligt (ongeveer tot 150 ∼ 230 °C) en thermische schokken niet ernstig zijn.Voor moeilijker omstandigheden kunnen wij u adviseren over alternatieve vinstypen (LL/KL/embedded) op basis van dezelfde Cr ∆ Mo-legeringen.

2Is de L-type de juiste balans tussen prestaties en kosten voor mijn aircooler?

• De L-type tubes met vinnen behoren tot de meest kosteneffectieve spiraalvinnenoplossingen.vaak gekozen wanneer budget en oppervlakte per kostprijs van cruciaal belang zijn en de bedrijfstemperatuur in het typische bereik van de luchtkoeler ligt in plaats van extreme ovenfunctie.

• Door de buitenoppervlakte te vergroten, kan een enkele schroef met vinnen meerdere blote buizen vervangen, waardoor de bundelgrootte, de ventilatorvermogen, het structurele staal en de totale projectkapitaal worden verminderd, terwijl de vereiste thermische belasting wordt gehandhaafd.

3. “Hoe ga je om met corrosie en levensduur in buitenluchtkoelers?

• De kernbuis van legerd staal biedt een sterke weerstand tegen oxidatie bij hoge temperaturen en corrosie aan de stoomzijde; aan de luchtzijdede L-voetvler beschermt de buiswand gedeeltelijk tegen directe blootstelling aan de atmosfeer.

• Vinnenmaterialen (aluminium of koper) en optioneel gemetalliseerde of gecoate oppervlakken kunnen worden geselecteerd voor kust-, industriële of licht corrosieve omgevingen.Waar vochtige lucht of agressieve atmosfeer de overhand heeft, kunnen we voor een langere levensduur overstappen naar LL/KL-vinnen of ruwstaal-basisbuis/vinnencombinaties.

4¢ Voldoet het buismateriaal aan mijn code- en traceerbaarheidseisen?

• Wij bieden Cr ∆ Mo-buis in standaard ketel/warmtewisselaar kwaliteiten: ASTM A213 T11/T22, EN 10216-2 13CrMo4-5, JIS G3462 STBA22 en GB/T 5310 12Cr1MoVG,met certificaat voor de molenproeven volgens EN 10204 (meestal 3.1) en volledige traceerbaarheid van het warmtecijfer.

• Niet-destructieve tests (draaicurrent of ultrasone), hydrostatische tests en dimensionale inspecties kunnen worden gespecificeerd om te voldoen aan de kwaliteitsplannen van de klant voor kritieke luchtgekoelde warmtewisselaardiensten.

Chemische samenstelling

Mechanische eigenschappen

Toepasselijke normen

ASTM / ASME

• ASTM A213 / ASME SA213 ?? Naadloze ketels, superverwarmers en warmtewisselaars van ferritische en austenitische legeringstaal (bijv. T11, T22).

EN (Europa)

• EN 10216-2 ¢ naadloze stalen buizen voor drukdoeleinden, van niet-gelegeerd en gelegeerd staal met specifieke eigenschappen voor verhoogde temperatuur (13CrMo4-5).

• EN 10028-2 / EN 10222-2 ?? Vlakke producten en smeedstukken met bepaalde hoge temperatuur eigenschappen, gebruikt voor het matchen van koppen en manifolds.

JIS (Japan)

• JIS G3462 ️ Buizen van legeringsstaal voor ketels en warmtewisselaars (STBA22 en aanverwante soorten).

GB (China)

• GB/T 5310 ¢ naadloze stalen buizen en buizen voor hogedrukketels (inclusief 12Cr1MoVG en aanverwante Cr ¥ Mo-klassen).

GOST (Rusland / GOS-equivalenten)

• GOST 5520 en aanverwante normen voor legeringsketelstaal zoals 12KHM / 12Kh1MF, die algemeen geaccepteerde equivalenten zijn van EN 13CrMo4-5 in hoge temperatuur onder druk.

Toepassingsgebieden

Algemeen toepassingsgebied
L-type spiraalvormige vinnenbuizen van legeringsstaal worden gebruikt in luchtgekoelde en gas-in-vloeistof warmtewisselaars waarbij een hete procesvloeistof in de buis wordt afgekoeld door omgevingslucht of procesgas aan de vinnenzijde.Ze zijn vooral gebruikelijk waar water schaars of duur is en luchtkoelers zijn de voorkeur boven schelp- en buiswaterkoelers.

Typische sectoren en posities in het systeem

• Energieopwekking (thermisch, nucleair, geothermisch)

  • met een vermogen van niet meer dan 50 kW

  • andere, met een diameter van niet meer dan 50 mm

  • Waterstofkoelers voor generatoren en glij-olie koelers (luchtzijde)

• Olie-, gas- en petrochemische installaties

  • luchtvinnenkoelers voor compressorontlading, gasontwatering en fractioneringseenheden

  • Overheadcondensatoren en productkoelers in raffinaderijen

  • Gas-lucht- en vloeistof-luchtkoelers voor vlamsystemen en nutsbedrijven

• Fabrieken voor chemische producten en meststoffen

  • Verwerkingsluchtkoelers in eenheden voor ammoniak, ureum en stikzuur

  • Koelinstallaties voor warmteherstel in oxidatie- en polymereninstallaties

• HVAC, drogen en algemene industrie

  • Vinnige buisspellen in grote luchtbehandelingsinstallaties en industriële HVAC

  • Luchtverwarmers voor sproei-drogers, ovens en procesgasdrogers

  • Compacte uitwisselers met vinnen in OEM-apparatuur en verpakte koelmachines
