H/HH-type hoogfrequente gelaste schroefbuizen voor warmtewisselaars met een hoog warmte-efficiëntie en een lage slijtage en vervuiling
Productdetails
Hoge Thermische Efficiëntie Geribde Buizen
,Slijtvaste Warmtewisselaarbuizen
,Weinig Vervuiling H/HH Type Geribde Buizen
H/HH-type hoogfrequente gelaste vinnenbuizen voor warmtewisselaars

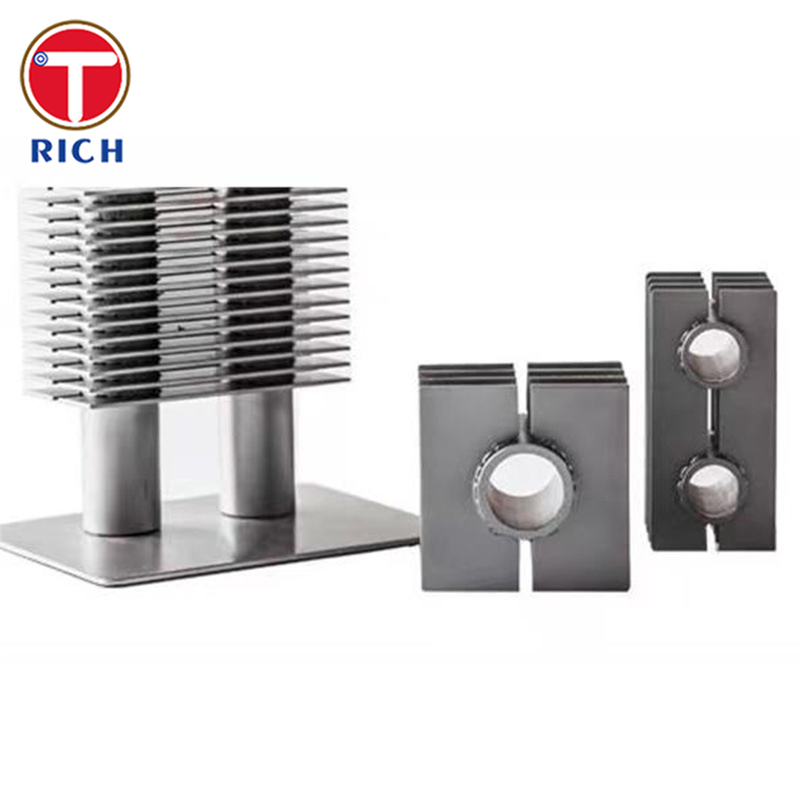

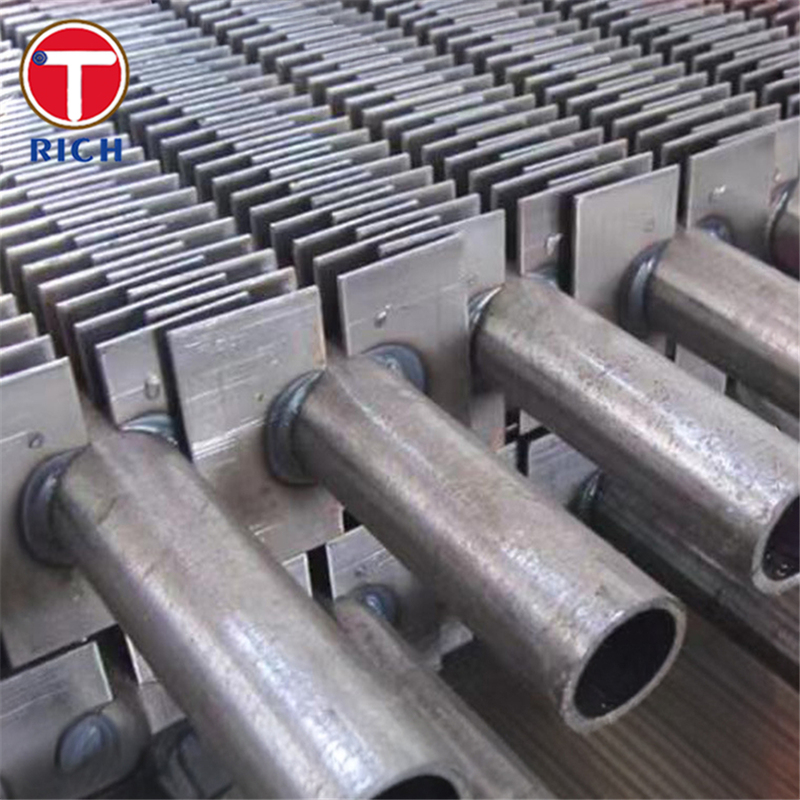

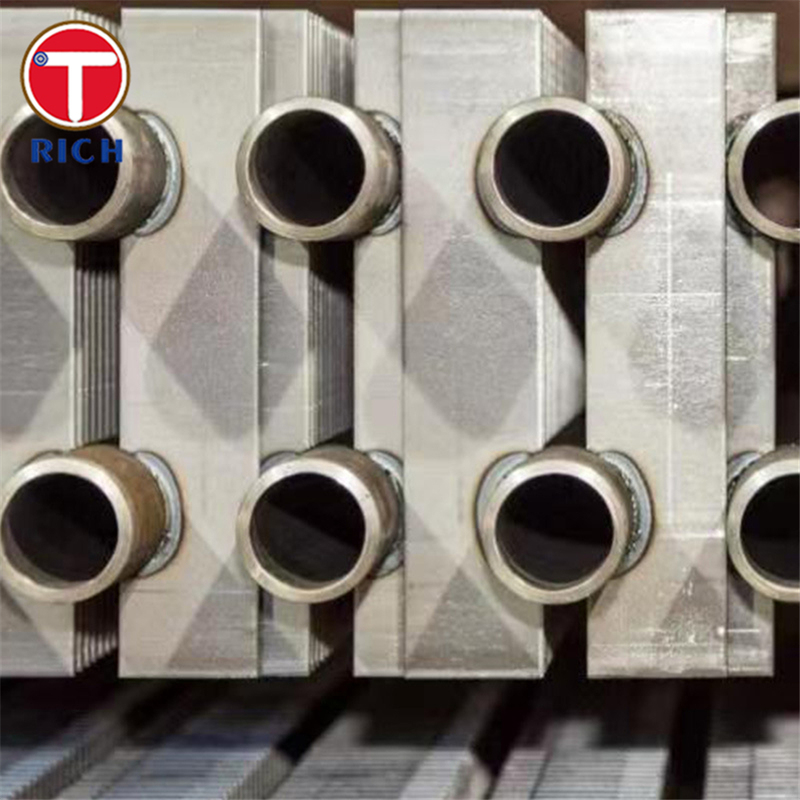

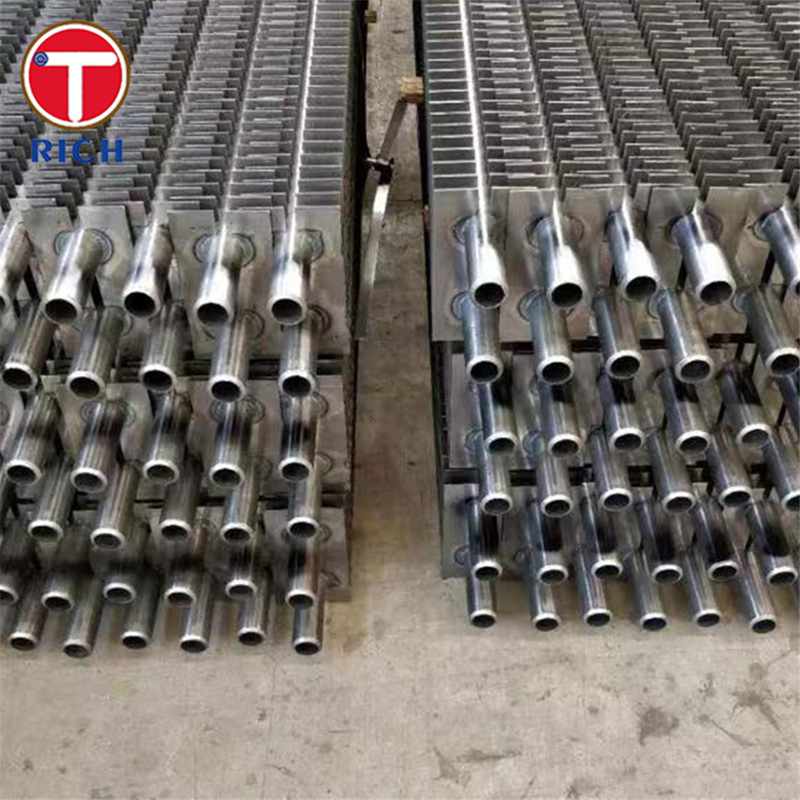

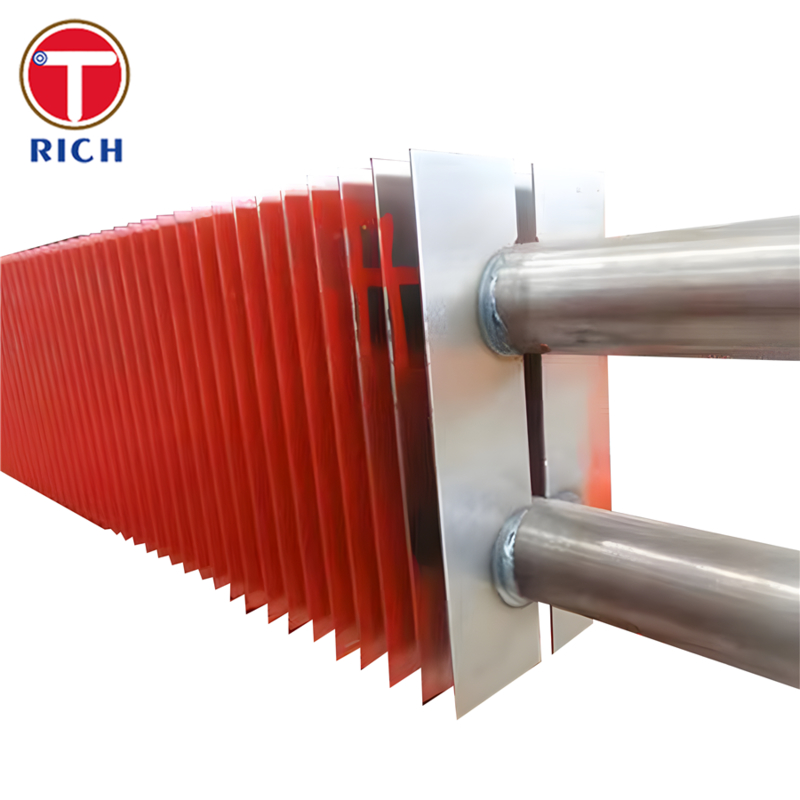

H/HH-type hoogfrequente gelaste scharnierbuizen zijn rechthoekige (H-vormige) of dubbel rechthoekige (HH) plaatscharnierbuizen die worden gebruikt als compacte, hoog efficiënte warmteoverdracht in economisers.voorverwarmers en andere warmtewisselaars van gas naar vloeistofTwee stalen platen zijn tegenstandsgesweisd aan tegengestelde zijden van een ronde basisbuis.met een doorsnede van H, die de oppervlakte van het buitenoppervlak aanzienlijk vergroot en gelijktijdig rechte rookgaskanalen met een lage drukdaling en een goede toegang tot roetblazen creëert.
Specificaties
-
OD van de basisbuis:25·63 mm (andere diameters op aanvraag)
-
Dikte van de basisbuiswand:≥ 3,0 mm voor de boilerdienst
-
Maximale lengte:tot ongeveer 18 m per buis (afhankelijk van de kwaliteit en de beperkingen voor de behandeling)
-
Vinnenhoogte:tot ongeveer 200 mm
-
Finnendikte:1.5·3,5 mm
-
Vinnenafstand (hoogte):meestal 8 ̊30 mm
-
Materialen voor basisbuizen:koolstofstaal, laaggelegeerd staal, Cr-Mo-gelegeerd staal, austenitisch roestvrij staal
-
Vinnenmaterialen:koolstofstaal, laaggelegeerd staal of roestvrij staal om aan de gebruiksvoorwaarden te voldoen
Belangrijkste voordelen
-
Hoge warmte-efficiëntie in een compacte bundel
De rechthoekige H/HH-plaatvinnen zorgen voor een verwarmingsoppervlak dat verscheidene malen groter is dan dat van een gewone buis-economizer van dezelfde diameter en lengte, waardoor veel kleinere, lichterere warmtewisselaarbanken mogelijk zijn. -
Kleine slijtage, weinig vervuiling in stoffige rookgassen
H-type vinnenbuizen worden veel gebruikt voor steenkoolcentrales, CFB-ketels en afvalverbrander-economisers omdat de rechte kanalen en het uitgebreide gasstroomgebied de gassnelheid helpen verminderen.erosie en asdepositie in vergelijking met gladde of spiraalvinnenbuizen. -
Robuuste hoogfrequente gelaste vin-to-tube-binding
Automatisch hoogfrequente weerstandslassen zorgt voor een continue metallurgische band langs de vinrand met minimale warmte-afhankelijke zone,met een hoge treksterkte bij het gewricht en een uitstekende trillingsbestendigheid, thermische cycling en roetblazen.
Chemische samenstelling
| Graad | Standaard | C (wt%) | Si (wt%) | Mn (wt%) | P max (wt%) | S max (wt%) | Notities |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 0.06'0.18 | niet gespecificeerd | 0.27 ‰0.63 | 0.035 | 0.035 | met een breedte van niet meer dan 50 mm |
| A192 | ASTM A192/A192M | ≤ 0.08 | ≤ 0.25 | 0.30 ̊0.60 | 0.035 | 0.025 | Koelbuizen van koolstofstaal voor hogedruk |
| A210 Gr. A1 | ASTM A210/A210M | ≤ 0.27 | ≥ 0.10 | ≤ 0.93 | 0.035 | 0.035 | Met een vermogen van niet meer dan 50 W |
| 20 g | GB 5310 | 0.17 ‰ 0.23 | 0.17 ‰ 0.37 | 0.35 ̊0.65 | 0.025 | 0.015 | Chinese hoge druk ketelbuis staal |
| P235GH | EN 10216-2 (1.0345) | ≤ 0.16 | ≤ 0.35 | ≤ 1.20 | 0.025 | 0.020 | niet-gelegeerd drukbuisstaal voor hoge temperaturen |
De waarden zijn de grenswaarden van de ladle-analyse van de respectieve normen; de werkelijke testresultaten van de molen liggen doorgaans binnen deze waarden.
Mechanische eigenschappen
| Graad | Voorwaarde / productvorm | Treksterkte Rm (MPa) | Kracht van de opbrengst Re / Rp0,2 (MPa) | Verlenging A (%) |
|---|---|---|---|---|
| A179 | naadloze, koudgetrokken buis | ≥ 325 | ≥ 180 | ≥ 35 |
| A192 | met een breedte van niet meer dan 50 mm | ≥ 325 | ≈205 (typisch minimum) | ≥ 30 (8 inch) / ≥ 25 (2 inch) |
| A210 Gr. A1 | met een breedte van niet meer dan 50 mm | ≥ 415 | ≥ 255 | ≥ 30 |
| 20 g | Normalisatiebuis | 410 ¢550 | ≥ 245 | ≥ 24 |
| P235GH | Normalisatiebuis, T ≤ 16 mm | 360 ¢ 500 | ≥235 | ≥ 25 |
Toepasselijke normen
basisbuizen voor H/HH-slipbuizen worden doorgaans geproduceerd voor:
-
ASTM/ASME:A179, A192, A210, A213 reeks voor ketel- en warmtewisselaarbuizen
-
Vervoer van goederenEN 10216-2-klassen zoals P235GH, P265GH voor drukdienst bij verhoogde temperatuur
-
GB:GB/T 5310 hogedrukketelbuizen (bv. 20G)
-
JIS / GOST:Gelijkwaardige soorten ketels en drukbuizen zoals vereist door de projectspecificaties
Typische toepassingen
-
Elektrische en industriële ketels:verwarmingstoestellen, verwarmingstoestellen voor lage temperaturen, voorverwarmingstoestellen voor luchtverwarming, verwarmingstoestellen voor afvalwarmte
-
Terugwinning van afvalwarmte:koelinstallaties voor rookgassen op kolen-, olie- en afvalverbrandingsinstallaties, CFB-ketels en procesovens
-
Verwerkings- en maritieme sectoren:Convectie-secties met verwarmingsinstallaties, procesgaskoelers en scheepsgasbesparingsapparaten met gebruik van hoogtemperatuurgassen met een stoflading
Q: Bent u een handelsonderneming of een fabrikant?
A: fabrikant, kan ook handelen.
V: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn,of het is 30-40 dagen als de goederen niet op voorraad zijn,
Het hangt af van de hoeveelheid.
V: Levert u monsters? Is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
Wat zijn uw betalingsvoorwaarden?
A: Betaling <=2000USD, 100% vooraf Betaling>=2000USD, 30% T/T vooraf, saldo vóór verzending.
Als u nog meer vragen heeft, kunt u mij gerust contacteren.
-
