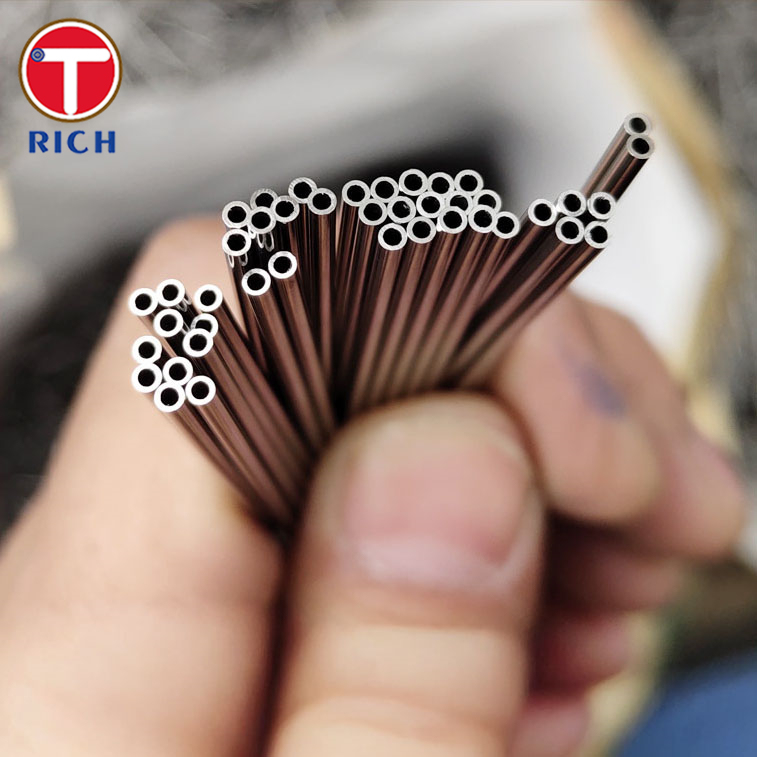

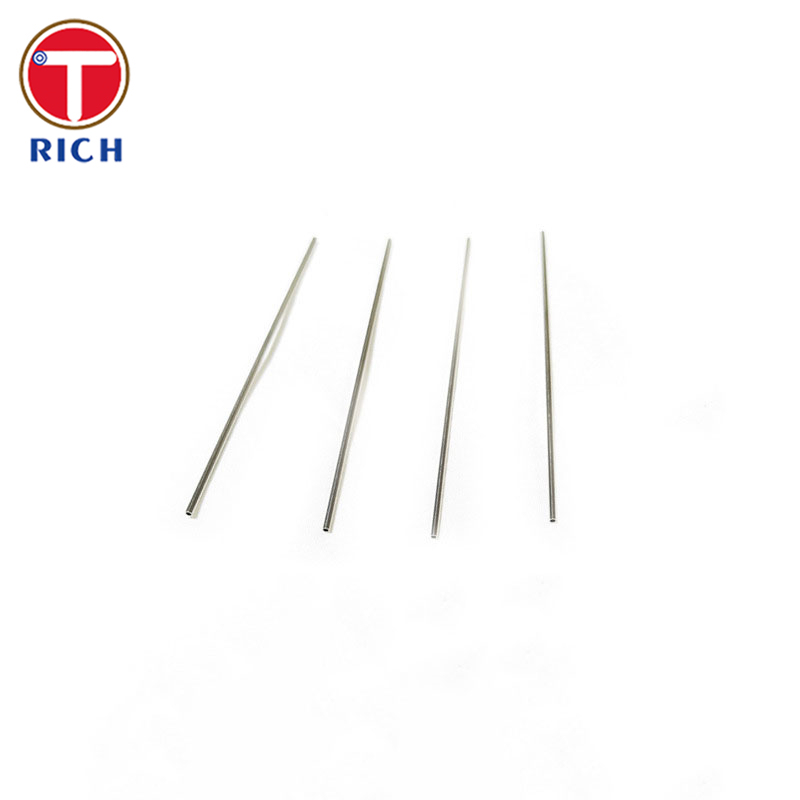

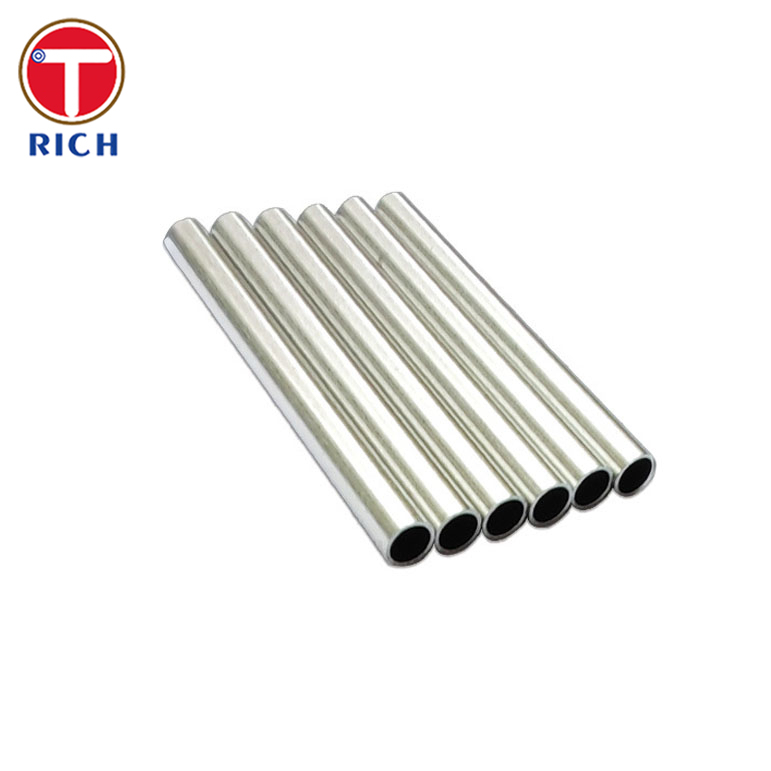

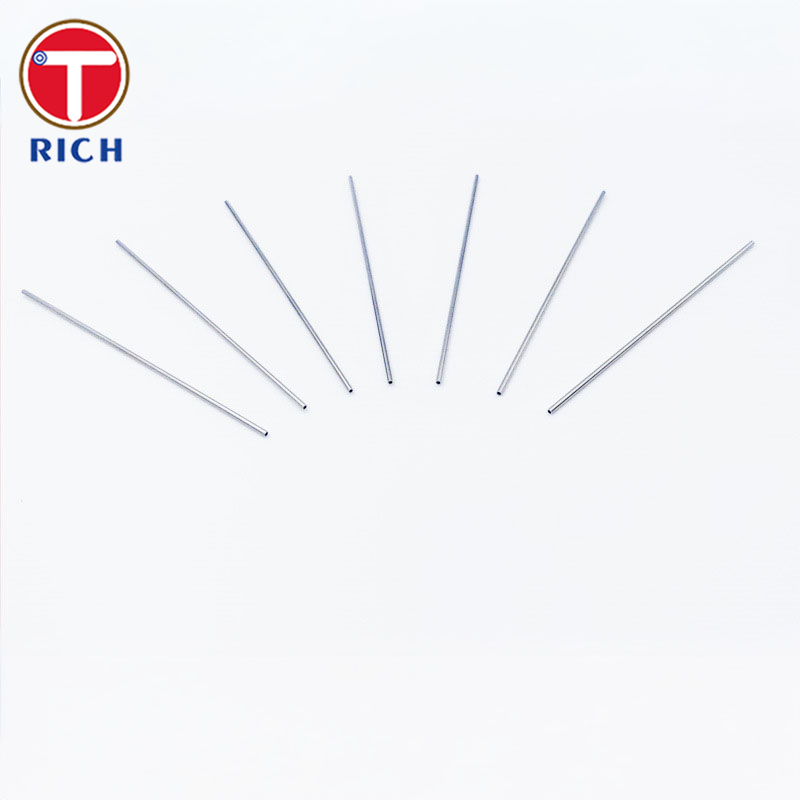

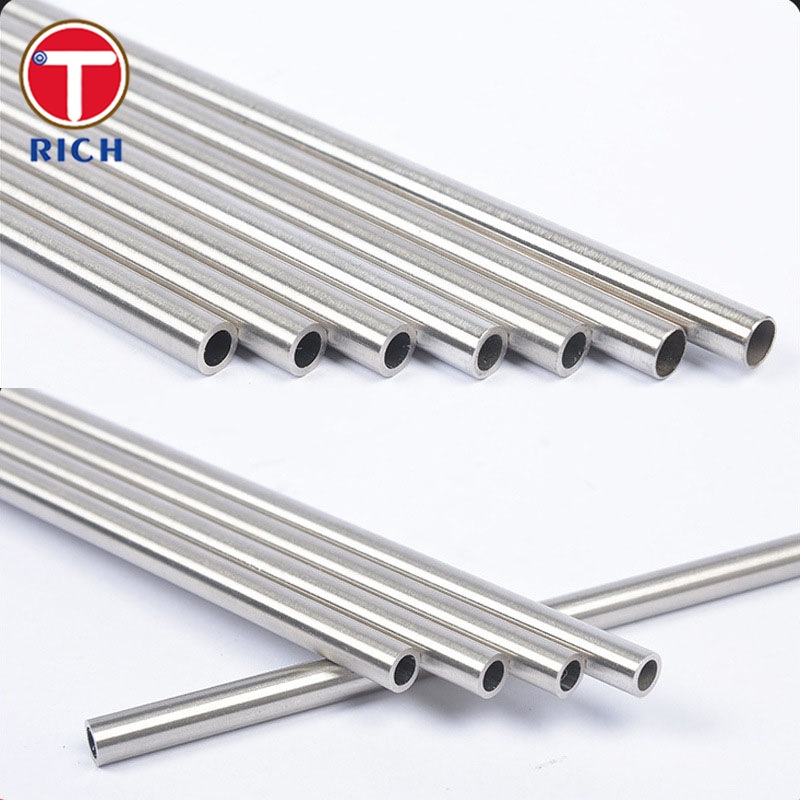

Medische kwaliteit corrosiebestendig roestvrij stalen capillair buis met een hoge dimensie tolerantie
Productdetails
met een breedte van niet meer dan 50 mm
,Corrosiebestendige capillaire buis van roestvrij staal
,Hoogdimensionale tolerantie roestvrijstalen capillair buis
Roestvrijstalen capillairbuis — Roestvrijstalen buis met kleine diameter voor medische doeleinden
Materiaal
Dit product is een roestvrijstalen capillairbuis (ook wel een micro- of roestvrijstalen buis met kleine diameter genoemd), ontworpen voor medische en precisie vloeistofsystemen. Het biedt een holle cilindrische geleider met zeer kleine interne diameters (ID) en nauwe dimensionale toleranties, geschikt voor het transporteren van kleine hoeveelheden vloeistof of gas onder gecontroleerde omstandigheden. De buizen worden vaak gemaakt van corrosiebestendige roestvrijstalen legeringen (meestal austenitische kwaliteiten) en worden verwerkt (koudtrekken, gloeien, polijsten) om een uitstekende oppervlakteafwerking, dimensionale precisie en biocompatibiliteit te garanderen.
Specificatie
Typische specificatiebereiken (kunnen per fabrikant verschillen) zijn:
| Parameter | Typisch bereik / waarde |
|---|---|
| Buitendiameter (OD) | 0,30 mm tot 12,70 mm |
| Binnendiameter (ID) | ~0,10 mm tot ~8,00 mm |
| Wanddikte | 0,05 mm tot ~1,50 mm |
| Lengte | Tot ~30 m continu (of op lengte gesneden) |
| Dimensionale tolerantie | ±0,02 mm tot ±0,05 mm (buiten), ±0,02 mm tot ±0,04 mm (binnen) |
| Oppervlaktebehandeling | Helder gegloeid, elektrolytisch gepolijst, gepassiveerd |
| Buis type | Naadloos of gelast & koudgetrokken |
Deze bereiken vertegenwoordigen typische productiecapaciteiten; klanten kunnen nauwere toleranties of alternatieve bereiken specificeren.
Chemische samenstelling
Hieronder staat een vergelijkingstabel van vijf veelgebruikte roestvrijstalen kwaliteiten voor capillairbuizen, met de typische chemische samenstelling (in gewichts%) volgens standaardreferenties en fabrikantgegevens:
| Kwaliteit | C (max) | Mn (max) | Si (max) | Cr (wt %) | Ni (wt %) | Mo (wt %) |
|---|---|---|---|---|---|---|
| 304 / 304L | 0,08 (304), 0,03 (304L) | 2,00 | 0,75 | 18,0 – 20,0 | 8,0 – 11,0 | – |
| 316 / 316L | 0,08 (316), 0,035 (316L) | 2,00 | 0,75 | 16,0 – 18,0 | 10,0 – 14,0 | 2,0 – 3,0 |
| 321 | 0,08 | 2,00 | 0,75 | 17,0 – 19,0 | 9,0 – 12,0 | – |
| 347 | ~0,08 | 2,00 | 0,75 | ~17,0 – 19,0 | ~9,0 – 12,0 | – |
| 17-4 PH (precipitatiegehard) | 0,07 | ~1,00 | 1,00 | 15,5 – 17,5 | 3,0 – 5,0 | – |
Mechanische eigenschappen
| Kwaliteit | Treksterkte (MPa) | 0,2% Vloeigrens (MPa) | Rek (%) | Hardheid (HRB of equivalent) |
|---|---|---|---|---|
| 304 / 304L | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 92 HRB |
| 316 / 316L | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 95 HRB |
| 321 | ~515 MPa | ~205 MPa | ~40% | ~95 HRB |
| 347 | Vergelijkbaar met 321 in veel omstandigheden | – | – | – |
| 17-4 PH (verouderd) | ~930–1.100 MPa (na veroudering) | ~850–1.000 MPa | ~8 – 15% (afhankelijk van leeftijd) | ~30–39 HRC (geconverteerd) |
Deze mechanische eigenschappen zijn sterk afhankelijk van warmtebehandeling, koudbewerking en temperen. Voor capillairbuizen met kleine diameter kan het productieproces koudtrekken en gloeien omvatten om de balans tussen sterkte en ductiliteit af te stemmen.
Belangrijkste kenmerken
-
Uitstekende corrosiebestendigheid, vooral tegen lichaamsvloeistoffen, zoutoplossing en ontsmettingsmiddelen — met name bij gebruik van 316L of koolstofarme kwaliteiten.
-
Hoge zuiverheid, reinheid en passivering om te voldoen aan de hygiëne- en biocompatibiliteitsnormen voor medische apparatuur.
-
Zeer fijne dimensionale toleranties en gladde interne oppervlakken om verstoring van de stroming, drukval of contaminatierisico's te minimaliseren.
-
Mogelijkheid tot strak buigen en oprollen, indien nodig, met behoud van de integriteit.
-
Goede mechanische sterkte, zelfs bij kleine wanddiktes.
-
Compatibiliteit met niet-destructief testen (ultrasoon, wervelstroom) voor defectdetectie.
-
Mogelijkheid om matige drukverschillen aan te kunnen, afhankelijk van de geometrie en kwaliteit.
Toepasselijke normen
Afhankelijk van de geografische ligging en medische voorschriften kunnen de volgende normen van toepassing zijn op roestvrijstalen capillairbuizen (vooral voor medische of precisietoepassingen):
| Standaardtype | Voorbeelden / Relevantie |
|---|---|
| ASTM / ASME | ASTM A269 (naadloze en gelaste austenitische roestvrijstalen buizen); ASTM A632 (precisie roestvrijstalen buizen met kleine diameter); ASTM A213; ASTM A312; ASTM E213, E209 voor niet-destructief testen |
| EN / ISO | EN 10216-5 (roestvrijstalen buizen); ISO 1127 (buizen — afmetingen & toleranties) |
| Medisch / Implantaat | ASTM F138 / F139 (voor 316LVM, vacuümgesmolten roestvrij staal van medische kwaliteit) |
| Nationaal (bijv. China) | GB / GB-T normen zoals GB/T 13296 (naadloze roestvrijstalen buizen); GB/T 14976 (vloeistofvoerende capillair) |
| JIS (Japan) | JIS G 3448 (precisie roestvrijstalen capillairbuizen) |
| GOST (Rusland / GOS) | Lokale roestvrijstalen buisnormen kunnen van toepassing zijn, afhankelijk van de regio |
Bij het certificeren voor medische apparaten, overweeg ook biocompatibiliteit, uitlogbare stoffen, sterilisatiecompatibiliteit en naleving van de regelgeving (bijv. ISO 10993, USP klasse VI, enz.).
Toepassingsgebieden & Gebruiksscenario's
Algemene toepassingsgebieden
Dit soort roestvrijstalen capillairbuis met kleine diameter wordt gebruikt in medische, laboratorium-, analytische, microfluïdica-, instrumentatie- en hoogprecisieapparatuur waar vloeistof- of gastransport in minimaal volume nodig is.
Specifieke gebruiksscenario's in medische en aanverwante gebieden
-
Katheter / geleidingsdraden: als interne of structurele buisvormige segmenten voor medicijnafgifte, sensoren of geleidingssystemen.
-
Spuit- / infusiesystemen: microbuizen voor nauwkeurige dosering, het verbinden van kleppen of filters.
-
Naalden / micro-naaldassemblages: gebruikt in naaldschachten of interne vloeistofpaden.
-
Medische instrumentatie: vloeistof- of gaskanalen in diagnostische apparaten, analysers, bloedanalysers.
-
Implanteerbare apparaten: in sommige gevallen (met geschikte kwaliteiten en behandeling), als onderdeel van implanteerbare sensoren of katheters.
-
Analytische / laboratoriuminstrumentatie: het verbinden van hogedrukpompen, chromatografiesystemen, massaspectrometers, microfluïdische modules.
-
Sensoren / sondes: als beschermende omhulsels of geleiders voor druk-, temperatuur- of chemische sensoren in een medische omgeving.
V: Bent u een handelsonderneming of fabrikant?
A: fabrikant, kan ook handel drijven.
V: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn, of het is 30-40 dagen als de goederen niet op voorraad zijn,
het is afhankelijk van de hoeveelheid.
V: Verstrekt u voorbeelden? is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
V: Wat zijn uw betalingsvoorwaarden?
A: Betaling=2000USD, 30% T/T vooraf, saldo vóór verzending.
Als u nog een vraag heeft, neem dan gerust contact met me op.
-
