Laserslijpen met een scharnier voor industriële ketels en warmtewisselaars
Productdetails
Laserslijderbuis
,Industriële ketel haarspeldbuis
,Verwarmingsbuis met laser
Brown Fintube Hairpin Industriële Boiler Geribde Laserlasbuizen voor Warmtewisselaars
Materiaal / Productbeschrijving

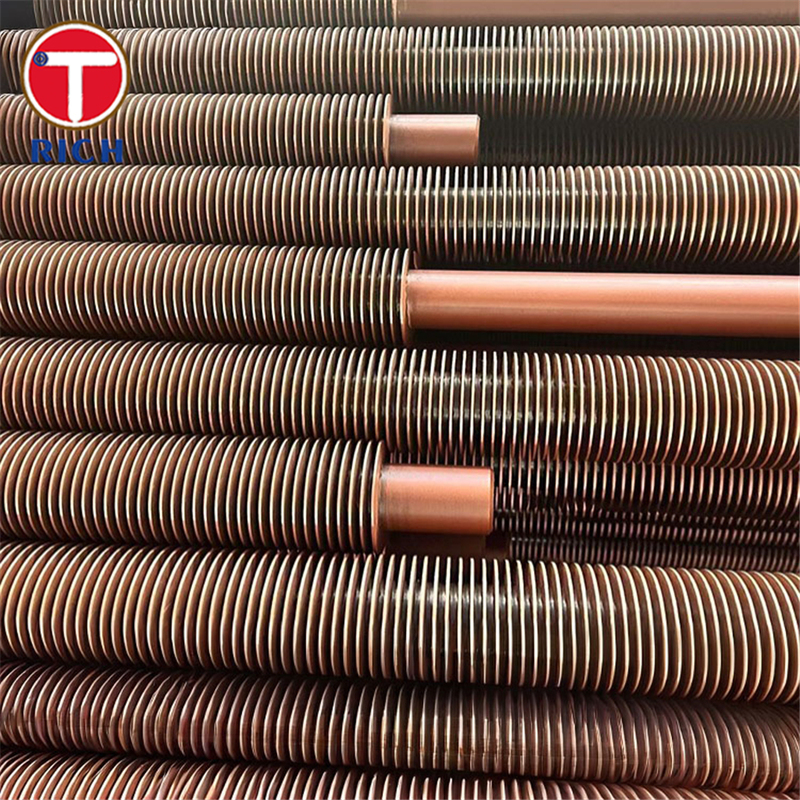

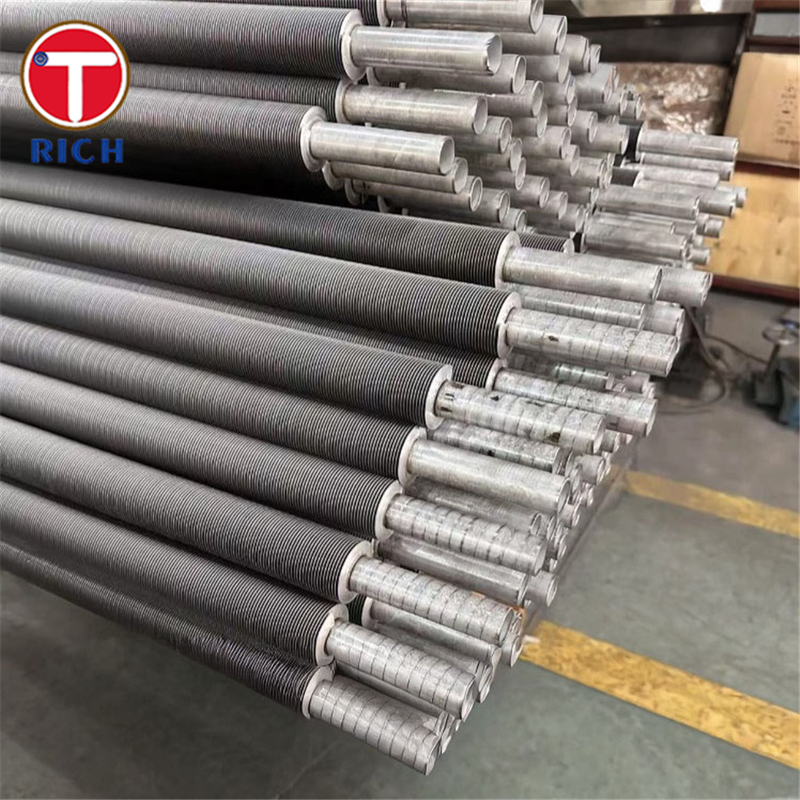

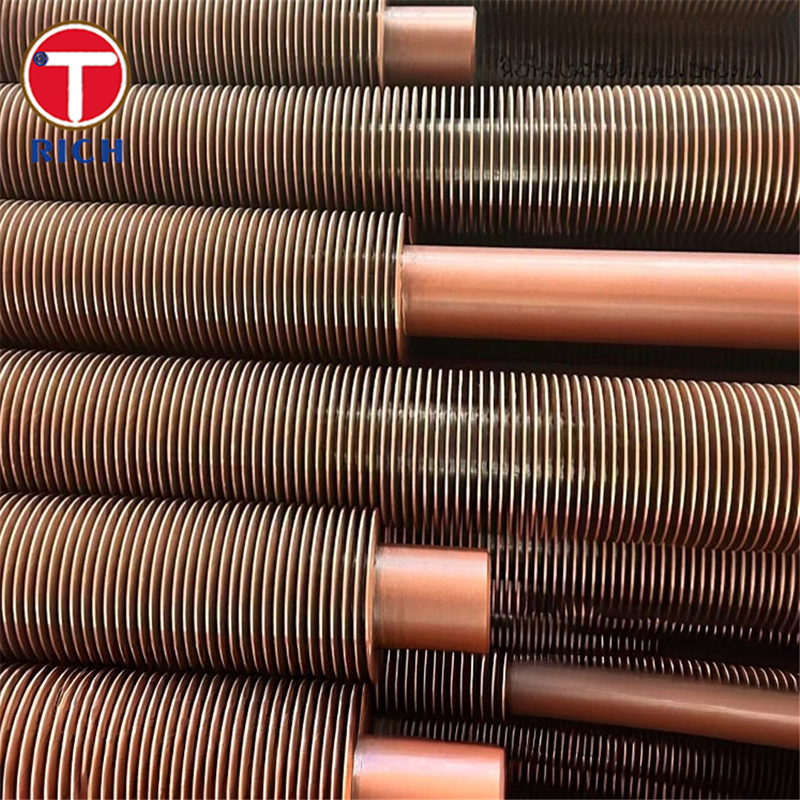

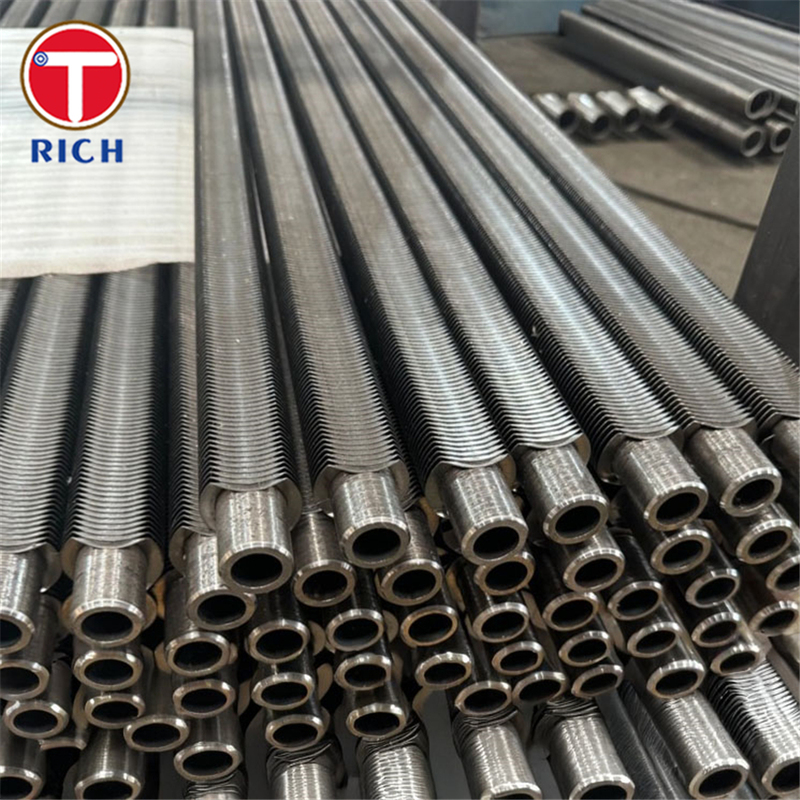

Brown Fintube hairpin buizen zijn longitudinaal geribde buizen die typisch worden geproduceerd via weerstandslassen (of in meer geavanceerde ontwerpen via laserlassen) waarbij ribben op een basisbuis worden gelast om een compact, zeer efficiënt warmte-overdrachtselement te vormen. De “hairpin” geometrie verwijst naar U-bocht of dubbele poot configuraties, waardoor de ribben deel uitmaken van compacte tegenstroom of multi-buis warmtewisselaars (hairpin warmtewisselaars).
Deze geribde buizen zijn ontworpen voor industriële boilers, economizers, warmteterugwinning, gasverwarmers en andere hoge temperatuur / hoge druk warmtewisselingstoepassingen.
Specificaties
| Parameter | Typische Waarde / Bereik |
|---|---|
| Buisdiameter (O.D.) | 19 mm tot 76 mm (typisch) |
| Wanddikte basisbuis | 2,0 mm tot 6,0 mm (typisch) |
| Ribhoogte | 6,0 mm tot 32,0 mm |
| Ribdikte | 0,8 mm tot 1,2 mm |
| Aantal ribben per rij | 4, 8, 16, 24, 32, 40, 48 (veelvouden van vier) |
| Maximale lengte | ≤ 15 m typisch |
| Ribafstand / -spacing | Projects-specifiek, typisch tussen ribben enkele mm uit elkaar |
| Materiaalsamenstellingen | Koolstofstaal, roestvast staal (304, 316, etc.), gelegeerd staal |
Chemische Samenstelling
Hieronder staat een voorbeeldtabel waarin de chemische samenstellingen van vijf analoge geribde buismaterialen / kwaliteiten worden vergeleken die vaak worden gebruikt in boiler- of warmtewisselaarservice. Het ribmateriaal is vaak van hetzelfde type of een compatibele legering.
| Kwaliteit | C (max) | Si | Mn | Cr | Ni |
|---|---|---|---|---|---|
| ASTM A213 TP304 | 0,08 | 1,00 | 2,00 | 18,0–20,0 | 8,0–10,5 |
| ASTM A213 TP316 | 0,08 | 1,00 | 2,00 | 16,0–18,0 | 10,0–14,0 |
| ASTM A213 T11 | 0,15 | 0,50 | 1,00 | 1,0 | — |
| ASTM A213 T22 | 0,15 | 0,50 | 1,00 | 2,0 | — |
| ASTM A335 P11 | 0,15 | 0,50 | 1,00 | 1,0 | — |
Deze basisstaalkwaliteiten zijn illustratief. De geribde buis kan een vergelijkbare of bijpassende riblegering gebruiken. Exacte chemische samenstellingen moeten worden geraadpleegd in de toepasselijke specificatie / molenattest.
Mechanische Eigenschappen
Hier is een vergelijkende tabel met typische mechanische eigenschappen (bij omgevingstemperatuur) van dezelfde of analoge basisbuismaterialen / kwaliteiten.
| Kwaliteit | Vloeigrens (MPa) | Treksterkte (MPa) | Rek (%) | Hardheid (HV of vergelijkbaar) |
|---|---|---|---|---|
| TP304 | ~215 | 515–720 | ≥ 40 % | ~200–220 HV |
| TP316 | ~215 | 515–695 | ≥ 40 % | ~200–220 HV |
| T11 | ~205 | 415–585 | ≥ 20 % | ~140–180 HV |
| T22 | ~205 | 415–585 | ≥ 20 % | ~140–180 HV |
| P11 | ~205 | 415–585 | ≥ 20 % | ~140–180 HV |
Deze waarden zijn indicatief en afhankelijk van warmtebehandeling, wanddikte en fabricagetoleranties. Vertrouw altijd op molen testcertificaten of standaard referenties.
Belangrijkste Kenmerken
-
Hoge thermische efficiëntie: De ribben vergroten het externe (of interne) oppervlak, waardoor de warmteoverdracht wordt versneld en de benodigde buislengte of schaal wordt verminderd.
-
Laserlasverbinding: In geribde buizen die door laserlassen worden vervaardigd, verbeteren volledige penetratie, continue las en minimale warmte-beïnvloede zone de verbinding tussen rib en buis, verminderen de thermische weerstand en verbeteren de corrosiebestendigheid.
-
Compacte “hairpin” geometrie: De U-bocht of dubbele poot opstelling maakt compacte tegenstroom ontwerpen mogelijk, vermindert de behoefte aan expansievoegen en bespaart ruimte.
-
Hoge druk / hoge temperatuur capaciteit: Robuuste lassen en materiaalkeuze maken werking onder veeleisende boiler- of procesomstandigheden mogelijk.
-
Onderhoudsgemak: De hairpin configuratie maakt gemakkelijker toegang, inspectie en reiniging mogelijk in vergelijking met lange rechte bundels.
Toepasselijke Normen
Afhankelijk van de regio en toepassing kunnen de volgende normen van toepassing zijn:
-
ASTM / ASME: bijv. ASTM A213, ASME Boiler & Pressure Vessel Code (B & PV) voor naadloze ferritische en austenitische buizen
-
EN: Europese normen voor staalsoorten en warmtewisselaars
-
GOST / Russisch: equivalente specificaties in Russische / GOS-markten
-
JIS: Japanse Industriële Normen
-
GB: Chinese nationale normen (bijv. GB voor staalsoorten, buizen)
De fabrikant van de geribde buis moet de naleving van de toepasselijke norm garanderen (materiaal, maattoleranties, druktest, niet-destructief onderzoek).
Toepassingsgebieden
Brede Toepassingsgebieden
-
Energieopwekking (boilers, economizers, warmteterugwinning)
-
Petrochemische en chemische verwerking
-
Olie & gas
-
HVAC / industriële verwarming / stoom systemen
-
Voedsel / farmaceutische procesverwarming
-
Warmteterugwinning / regeneratieve systemen
Specifieke Toepassingen
-
Boiler economizer: Brown fintube hairpin buizen worden gebruikt om restwarmte uit rookgassen terug te winnen vóór de schoorsteen, waardoor de efficiëntie wordt verbeterd.
-
Afvalwarmteboiler / warmteterugwinning: In industriële installaties waar hete gassen of stromen moeten worden gekoeld of warmte teruggewonnen.
-
Gasverwarmers / oververhitters: Als onderdeel van gas-naar-gas of gas-naar-vloeistof warmtewisselaars.
-
Procesverwarmers in chemische fabrieken: Waar een vloeistof efficiënt moet worden verwarmd of gekoeld in een compacte footprint.
-
Luchtvoorverwarmers / rookgaswarmteterugwinning: Geribde buizen helpen de warmte-uitwisseling tussen rookgas en inkomende lucht of processtromen te stimuleren.
V: Bent u een handelsonderneming of fabrikant?
A: fabrikant, kan ook handel drijven.
V: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn, of het is 30-40 dagen als de goederen niet op voorraad zijn,
het is afhankelijk van de hoeveelheid.
V: Verstrekt u voorbeelden? is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
V: Wat zijn uw betalingsvoorwaarden?
A: Betaling=2000USD, 30% T/T vooraf, saldo vóór verzending.
Als u nog een vraag heeft, neem dan gerust contact met me op.
-
