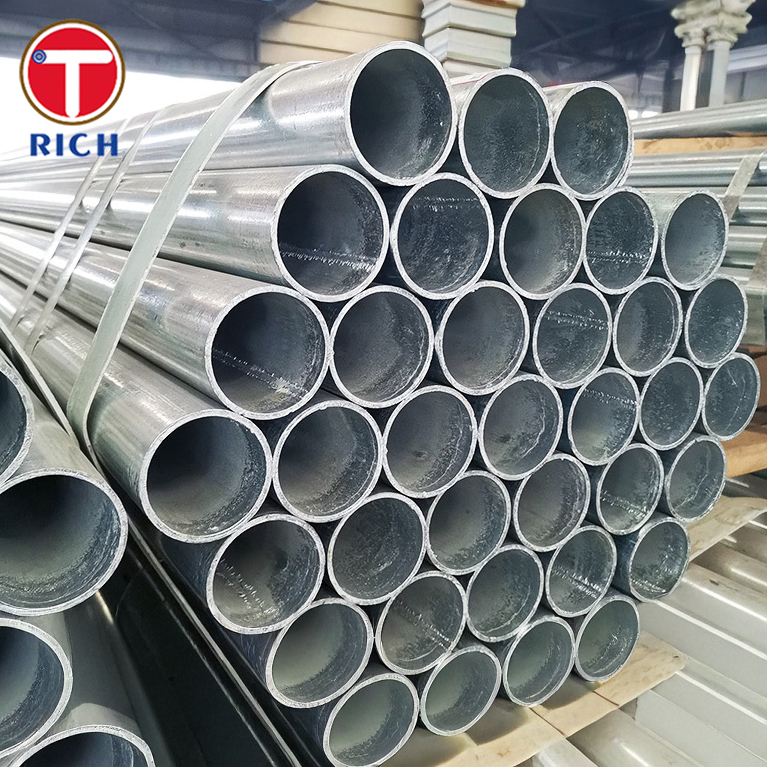

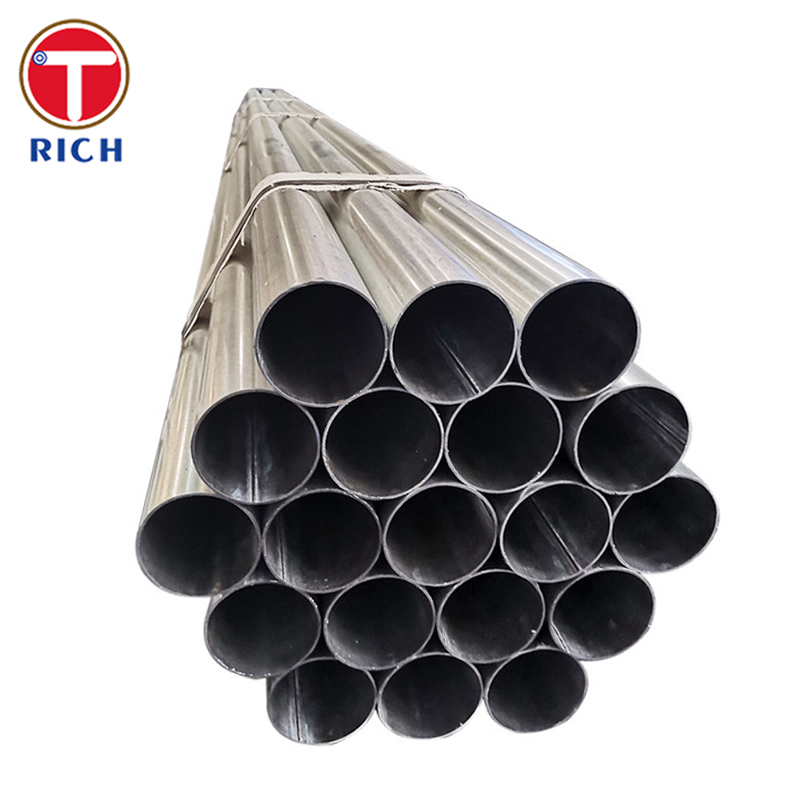

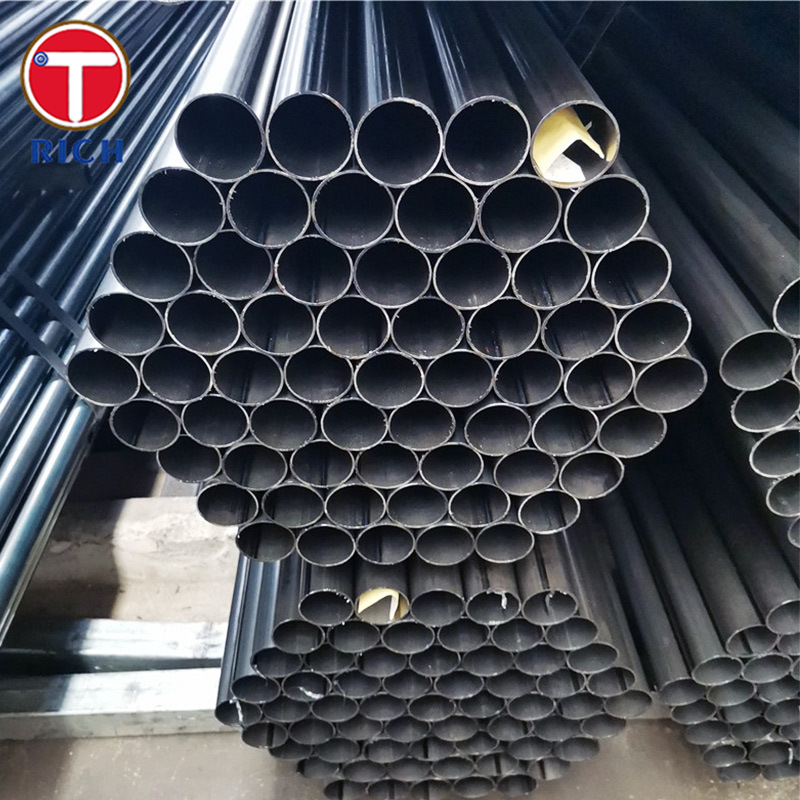

NF A49-341 Standard Precision Welded Pipe Low Alloy Steel Pipe met TS30o en TS30a-klassen voor mechanische toepassingen
Productdetails
NF A49-341 Standaard Precision Welded Pipe
,TS30o laaggelegeerd staal
,TS30a-klasse Mechanische toepassingsbuis
NF A49-341 Preciez gelaste laaggelegeerde stalen buizen (TS30o / TS30a / TS34a / TS7a / TS42a)
Beschrijving van het materiaal
Dit product is eenmet een breedte van niet meer dan 50 mmHet product is vervaardigd volgens de Franse norm NF A49-341.mechanische toepassingen, waarbij dimensionale nauwkeurigheid, naadkwaliteit en mechanische sterkte essentieel zijn.minimale gebreken, en een consistente geometrie van de doorsnede.
Specificatie
-
Productsoort: gespannen stalen buizen voor mechanisch gebruik
-
Standard: NF A49-341 (Steelbuizen Precision Welded Tubes for Mechanical Application)
-
Klassen/benamingen: TS30o, TS30a, TS34a, TS7a, TS42a (en soms TS47a in de NF-reeks)
-
Typische buitendiameter en wanddikte: volgens de norm NF A49-341
-
Vervaardiging: Gesweisd (precisie, waarschijnlijk hoogfrequente las, eventueel gevolgd door afwerking)
Chemische samenstelling
| Graad | C (max) | Si (max) | Mn (max) | P (max) | S (max) |
|---|---|---|---|---|---|
| TS30o | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS30a | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS34a | 0.15 | 0.30 | 1.00 | 0.025 | 0.025 |
| TS7a | 0.09 | 0.30 | 0.60 | 0.025 | 0.025 |
| TS42a | 0.18 | 0.30 | 1.20 | 0.025 | 0.025 |
Mechanische eigenschappen
| Graad | Kracht van de opbrengst Rp0,2 (MPa, min) | Tensile sterkte Rm (MPa, min) | Verlenging A (%) | Vermindering van gebied Z (%) | Brinellhardheid (HBW, typisch of maximaal) |
|---|---|---|---|---|---|
| TS30o | 250 | 390 | 18 | 40 | 120 |
| TS30a | 298 | 420 | 15 | 35 | 145 |
| TS34a | 330 | 480 | 14 | 30 | 165 |
| TS7a | 220 | 340 | 20 | 45 | 110 |
| TS42a | 360 | 520 | 12 | 25 | 190 |
Hoofdkenmerken
-
Dimensionele nauwkeurigheid en strakke toleranties: Omdat dit een preciez gesweisd buisproduct is, worden de geometrie, rechte en ronde vorm strikt gecontroleerd.
-
Goede mechanische sterkte: De gespecificeerde laaggelegeerde soorten bieden een hogere opbrengst en treksterkte dan milde koolstofbuizen, waardoor ze geschikt zijn voor dragende mechanische onderdelen.
-
Kwaliteit van de las: De lasnaad is zo ontworpen dat deze glad, minimaal opdringerig en vrij is van defecten (scheuren, insluitselingen), zoals vereist door mechanische toepassingen.
-
Goed buigzaam en taai: Een adequate verlenging en vermindering van het oppervlak maken een zekere mate van vervorming en spanningsherverdeling onder belasting mogelijk.
-
Compatibiliteit met warmtebehandeling: Deze kwaliteiten kunnen een milde warmtebehandeling (bijv. normaliseren of gloeien) mogelijk maken om de microstructuur te verfijnen of spanningen te verlichten, mits de dimensie nauwkeurigheid niet wordt verminderd.
-
Laag legeringsgehalte: De legering is bescheiden, bedoeld om de mechanische eigenschappen te verbeteren zonder de kosten aanzienlijk te verhogen of het lasgedrag te compliceren.
Toepasselijke normen
-
NF A49-341: de primaire norm voor nauwkeurig gelaste buizen voor mechanisch gebruik in Frankrijk.
-
ASTM / Internationale equivalenten: In het NF-document is geen direct ASTM-equivalent vermeld, maar vergelijkbare mechanische buizennormen (voor mechanische buizen met koolstof/legering) kunnen ASTM A513 of ASTM A519 zijn,Hoewel deze verschillen in toepassingsgebied.
-
ISO / EN / GOST: De NF-norm is specifiek voor de Franse NF A49; kruisverwijzingen naar EN- of ISO-normen voor mechanische buizen zijn mogelijk, maar moeten per geval worden gevalideerd.
-
Andere NF A49-normen: De serie NF A49 omvat gerelateerde normen (bv. NF A49-343, NF A49-145) die betrekking hebben op andere geweldde buissoorten.
Als een bepaalde ISO- of EN-benaming vereist is (voor grensoverschrijdende handel), kan ik de gelijkwaardigheid controleren.
Toepassingsgebieden
In het algemeen worden nauwkeurig gelaste buizen NF A49-341 gebruikt inmachinebouw / machinebouw / mechanismenMeer specifiek:
-
Machinecomponenten: assen, staven, leidbuizen, cilindrische steunstukken
-
Automatisering en robotica: lineaire aandrijvingen, zuigerstaven, telescopische delen
-
Automobiele / voertuigsystemen: stuurinrichting, stabilisatoren, ophangbuizen
-
Hydraulische / pneumatische lijnen (in niet-drukrollen): structureel montagebuizen, beschermingshulzen
-
Montagebevestigingen en gereedschappen: jigs, testplatformen, ondersteuningsarmen
Q: Bent u een handelsonderneming of een fabrikant?
A: fabrikant, kan ook handelen.
V: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn,of het is 30-40 dagen als de goederen niet op voorraad zijn,
Het hangt af van de hoeveelheid.
V: Levert u monsters? Is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
Wat zijn uw betalingsvoorwaarden?
A: Betaling <=2000USD, 100% vooraf Betaling>=2000USD, 30% T/T vooraf, saldo vóór verzending.
Als u nog meer vragen heeft, kunt u mij gerust contacteren.
-
