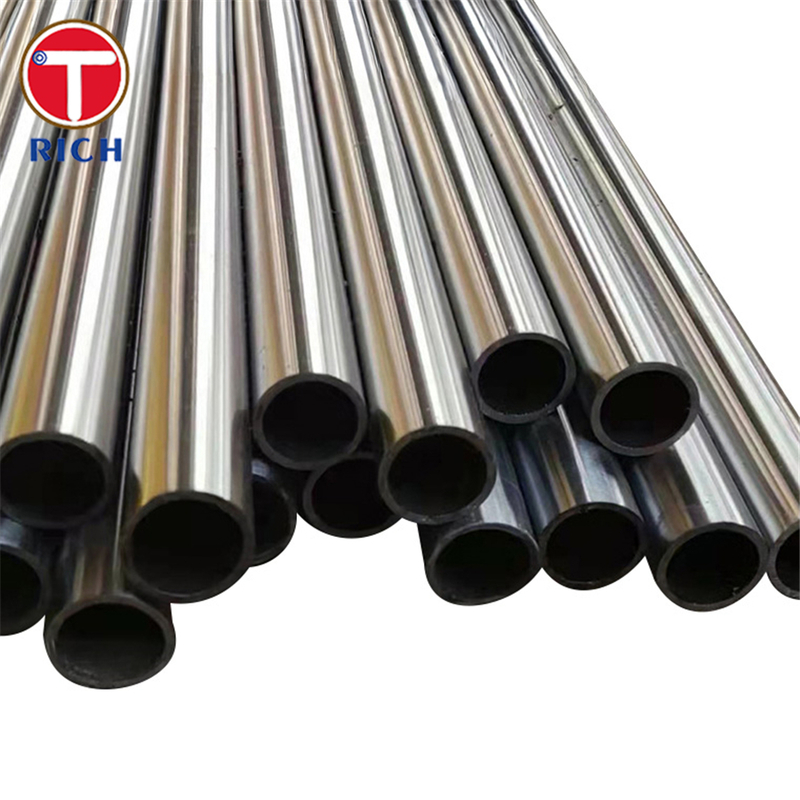

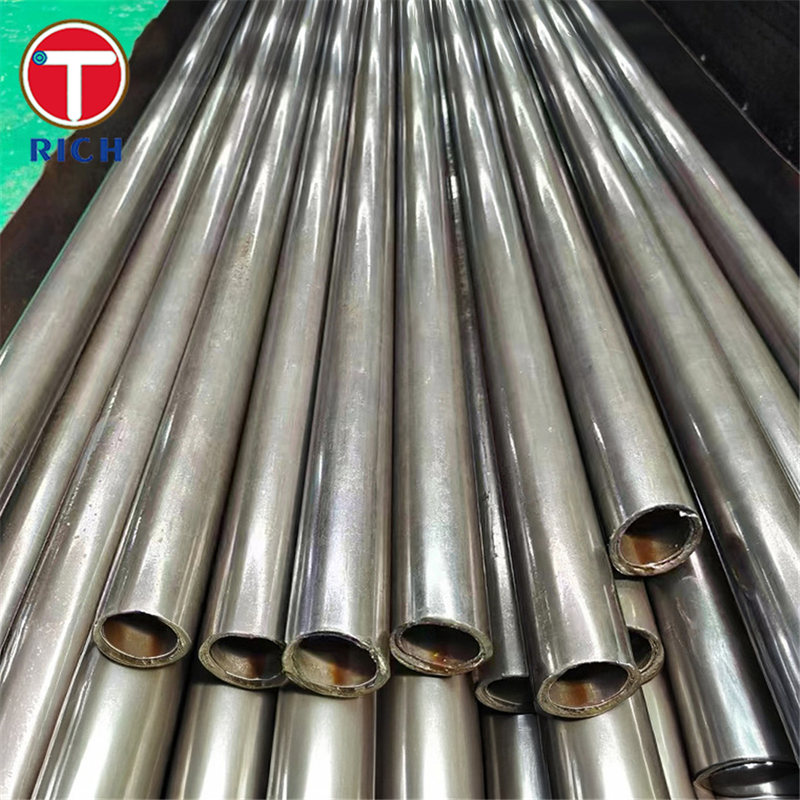

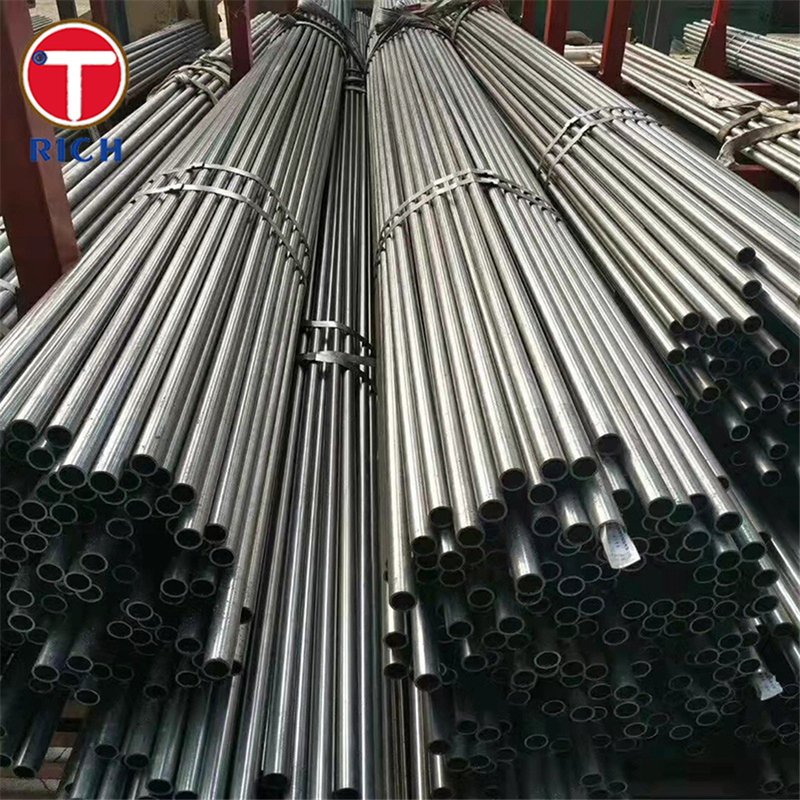

1.7734 legering 15CDV6 Kleine diameter koud getrokken naadloze luchtvaartbuis
Materiaal
legering 15CDV6 (ook aangeduid als WS 1).7734, AIR 9160C, 15CrMoV6) is eenlaagkoolstof, chroom-molybdeen-vanadium, warmtebehandeld legerd staalHet combineerthoge opbrengst en treksterktemetuitstekende taaiheidenuitzonderlijke lasbaarheid, zelfs zonder warmtebehandeling na het lassen
Specificatie
-
Aanwijzing15CDV6, WS 1.7734, AIR 9160C
-
Productvorm:met een breedte van niet meer dan 50 mm
-
Toepasselijke normen: TE014 (naadloze buis),AECMA FE-PL1505, AIR 9160C, DIN-reeks (65389/65390), ASNA 3108, LN 9369, enz.
Chemische samenstelling
Hieronder vindt u een vergelijkende tabel met 15CDV6 envier soortgelijke soorten(12CrMoV6- 9 / 1.7734, 14CrMoV6- 9 / 1.7735, 15CrMoV5- 9 / 1.8521, en 15CrMoV5‐10 / 1.7745) met hun typische legeringsbereiken:
| Graad (aanwijzing) |
C (wt %) |
Deeltjes |
Si (max) |
P (max) |
S (max) |
Cr |
Mo. |
V |
| 15CDV6 (AIR 9160) |
0.12 ̊0.18 |
0.8 ¢1.1 |
≤ 0.20 |
≤ 0.020 |
≤ 0.015 |
1.25 ¢1.50 |
0.8 ¢1.0 |
0.220.3 |
| 12CrMoV6‐9 (1.7734) |
0.12 ̊0.18 |
0.8 ¢1.1 |
≤ 0.20 |
≤ 0.020 |
≤ 0.015 |
1.25 ¢1.50 |
0.8 ¢1.0 |
0.220.3 |
| 14CrMoV6‐9 (1.7735) |
0.11 ¢0.17 |
0.8 ¢1.0 |
≤ 0.25 |
≤ 0.020 |
≤ 0.015 |
1.25 ¢1.50 |
0.8 ¢1.0 |
0.220.3 |
| 15CrMoV5-9 (1.8521) |
0.130.18 |
0.8 ¢1.1 |
≤ 0.40 |
≤ 0.025 |
≤ 0.030 |
1.20 ¢1.50 |
0.8 ¢1.1 |
0.220.3 |
| 15CrMoV5‐10 (1.7745) |
0.10 ‰ 0.16 |
0.4 ¢0.9 |
0.15 ¢0.35 |
≤ 0.025 |
≤ 0.015 |
1.10 ¢1.40 |
0.9 ¢1.1 |
0.20 ̊0.35 |
Mechanische eigenschappen
Vergelijkende mechanische eigenschappen van vijf verwante soorten onder verschillende omstandigheden:
| Graad / conditie |
Tensile sterkte (Rm, MPa) |
Kracht van de opbrengst (Rp0.2, MPa) |
Verlenging (%) |
Hardheid (HB) |
| 15CDV6 (1.7734.2 geglooid) |
— |
— |
— |
~ 197 HB |
| 15CDV6 (1.7734.4) |
≥ 700 |
≥ 550 |
≥ 13% |
~207 HB |
| 15CDV6 (1.7734.5) |
980 ¥ 1180 |
≥ 790 |
≥ 11% |
293352 HB |
| 15CDV6 (1.7734.6) |
1080 ¢ 1250 |
≥ 930 |
≥ 10% |
321 ¢ 363 HB |
| 1.7734 (verhit) |
≥ 898 |
≥ 228 |
~14% |
~ 443 HB |
Belangrijkste kenmerken
-
Hoge sterkte gecombineerd met taaiheid: Bereikt treksterkte van meer dan 1200 MPa (1.7734.6 conditie) met behoud van de ductiliteit en de structurele integriteit
-
Uitstekende lasbaarheid: Lassen is mogelijk met minimale of geen warmtebehandeling na het lassen, waarbij de mechanische eigenschappen behouden blijven
-
warmtebehandeld: Reactie op blus- en tempercykels zorgt voor een afgestemde prestaties ̇bv. austenisatie bij ~980 °C gevolgd door olieblus- en tempercykels bij ~650 °C Rm 1175 MPa, Rp0.2 980 MPa, hardheid ~39 HRC
Toepasselijke normen/specificaties
-
WS 1.7734,15CrMoV6
-
AECMA: FE-PL63S, FE-PL1505
-
AIR 9160C
-
DIN: 65389 / 65390 (platen en platen), 65035 / 7527 (smedewerk)
-
ASNA 3108
-
TE014(naadloos buisje)
-
LN / MNgereedschapsequivalenten
Toepassingen
Veel gebruikt inlucht- en ruimtevaartenMotorsport engineering, met name wanneer sterkte ten opzichte van gewicht en betrouwbaarheid van cruciaal belang zijn:
Algemeen toepassingsgebied:
Typische toepassingen zijn:
-
Rolkooien en veiligheidscellen (DMB-gecertificeerde norm in professionele autosport)
-
Raketmotorhulzen, drukvaten en ophangingssystemen (wishbones, rechtopstaanders, subframes, stuwkastjes, spooronderdelen)
-
Structurele elementen van luchtvaartuigen waarvoor een koud getrokken, naadloze buis met een hoge mechanische prestatie vereist is
-
Componenten in omgevingen met hoge temperatuur of hoge druk in de lucht- en ruimtevaart-, automobiel-, defensie- en kernindustrie
