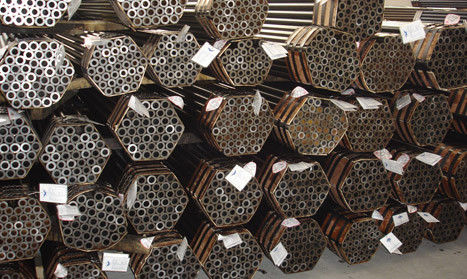

En10216-2 Stoomketelbuizen voor Drukvaten, Warmtewisselaarbuizen
Productdetails
carbon stalen buis
,hoge koolstofstaalbuis
EN10216-2 Naadloze stalen buizen voor drukdoeleinden Technische leveringsvoorwaarden
Toepassingen: voor de vervaardiging van leidingen van ketels, scheepsapparatuur
Grootte:
Overdosis:10.2-711mm W.T.:1.6-100 mm L: volgens de eisen van de klant
Staalklasse:
195GH, P235GH, P265GH,16Mo3,10CrMo9-10,11CrMo9-10,25CrMo4
Vervaardiging:
De buizen worden vervaardigd door een naadloos proces, hetzij door warm of koud afgewerkt
Optie 1: de buizen worden vóór de warmtebehandeling koud afgewerkt.
Chemische samenstelling
| Staalklasse | C | - Jawel. | Deeltjes | P | S | Cr | Mo. | Al | |
| Naam van het staal | Staal | max. | max. | max. | max. | max. | max. | max. |
|
| 195GH | 1.0348 | 0.13 | 0.35 | 0.70 | 0.025 | 0.020 | 0.30 | 0.08 | ≥ 0.020 |
| P235GH | 1.0345 | 0.16 | 0.35 | 1.20 | 0.025 | 0.020 | 0.30 | 0.08 | ≥ 0.020 |
| P265GH | 1.0425 | 0.20 | 0.40 | 1.40 | 0.025 | 0.020 | 0.30 | 0.08 | ≥ 0.020 |
| 20MnNb6 | 1.0471 | 0.22 | 0.15-0.35 | 1.0-1.50 | 0.025 | 0.020 | - | - | ≤ 0.060 |
| 16Mo3 | 1.5415 | 0.12-0.20 | 0.35 | 0.40-0.90 | 0.025 | 0.020 | 0.30 | 0.25-0.35 | ≤ 0.040 |
| 10CrMo9-10 | 1.7380 | 0.08-0.14 | 0.50 | 0.30-0.70 | 0.025 | 0.020 | 2.0-2.50 | 0.90-1.10 | ≤ 0.040 |
| 11CrMo9-10 | 1.7383 | 0.08-0.15 | 0.50 | 0.40-0.80 | 0.025 | 0.020 | 2.0-2.50 | 0.90-1.10 | ≤ 0.040 |
| 25CrMo4 | 1.7218 | 0.22-0.29 | 0.40 | 0.60-0.90 | 0.025 | 0.020 | 0.90-1.20 | 0.15-0.30 | ≤ 0.040 |
Mechanische eigenschappen
| Staalklasse | Trekkingsvermogen | Tensiel | Verlenging | ||||
| Naam van het staal | Staal | Hoogste opbrengsterkte | Sterkte | Een min.% | |||
| ReH min voor wanddikte | Rm |
|
| ||||
| T mm |
|
|
| ||||
| T≤16 | 16<T≤40 | 40<T≤60 |
|
|
| ||
| MPa | MPa | MPa | MPa | Ik... | t | ||
| 195GH | 1.0348 | 195 | ~ | ~ | 320 tot en met 440 | 27 | 25 |
| P235GH | 1.0345 | 235 | 225 | 215 | 360 tot 500 | 25 | 23 |
| P265GH | 1.0425 | 265 | 225 | 245 | 410 tot en met 570 | 23 | 21 |
| 20MnNb6 | 1.0471 | 355 | 345 | 335 | 500 tot en met 650 | 22 | 20 |
| 16Mo3 | 1.5415 | 280 | 270 | 260 | 450-600 | 22 | 20 |
| 10CrMo9-10 | 1.7380 | 280 | 280 | 270 | 480 tot en met 630 | 22 | 20 |
| 11CrMo9-10 | 1.7383 | 355 | 355 | 355 | 540 tot en met 680 | 20 | 18 |
| 25CrMo4 | 1.7218 | 345 | 345 | 345 | 540 tot en met 690 | 18 | 15 |
EN10216 Naadloze stalen buizen voor drukdoeleinden- Technische leveringsvoorwaarde:
EN10216-1 Buizen van niet-gelegeerd staal met gespecificeerde eigenschappen bij kamertemperatuur
EN10216-2 Buizen van niet-gelegeerd staal met gespecificeerde eigenschappen bij verhoogde temperatuur
EN10216-3 buisjes van fijnstaal van legering
EN10216-4 Buizen van niet-gelegeerd en gelegeerd staal met gespecificeerde lage temperatuur eigenschappen
EN10216-5 Buizen van roestvrij staal
Normale referenties:
EN10002-1, Metalen materialen - Trekproeven - Deel 1: Testmethode bij omgevingstemperatuur
EN10002-5, Metalen materialen - Trekproeven - Deel 5: Testmethode bij verhoogde temperatuur.
EN10020, Definitie en indeling van staalsoorten
EN10021, Algemene technische leveringseisen voor staal- en ijzerproducten
EN10027-1, Systemen voor de aanduiding van staal - Deel 1
EN10027-2, Systemen voor de aanduiding van staal - Deel 2: Numerieke systemen
EN10045-1, Metalen materialen - Charpy-inslagproef - Deel 1: Testmethode
EN10052, Woordenboek van termijnen voor warmtebehandeling van ijzerprodukten.
EN10204, Metaalproducten - Soorten inspectiedocumenten
EN 10233, Metalen materialen - Buis - Vlakteproef
ENV10200, Naadloze en gelaste stalen buizen - Afmetingen en massa's per lengte-eenheid
EN 10233, Metalen materialen - Buizen - Vlakteproef
EN 10234, Metalen materialen - Buizen - Drift expanderende test
EN 10236, Metalen materialen - Buizen - Ringverruimingstest
EN 10237, Metalen materialen - Buizen - Ring trekproef
EN10246-1, Niet-destructieve tests van stalen buizen - Deel 1:Automatische elektromagnetische tests van naadloze en gelaste (met uitzondering van onder water gespannen) ferromagnetische stalen buizen voor de controle van de hydraulische lekdichtheid
EN10246-5, Niet-destructieve test van stalen buizen - Deel 5:Automatische volledige perifere magnetische transducer/fluxlekketest van naadloze en gelaste (met uitzondering van ondergedompelde booggesolde) ferromagnetische stalen buizen voor de detectie van longitudinale imperfecties
EN10246-6, Niet-destructieve tests van stalen buizen - Deel 6: Automatische volledige perifere ultrasone naadloze test voor de detectie van dwarsvormige imperfecties
EN10246-7, Niet-destructieve test van stalen buizen - Deel 7: Automatische volledige perifere ultrasone naadloze en gelaste (met uitzondering van ondergedompelde boog gelaste) stalen buizen voor de detectie van longitudinaleonvolmaaktheid
EN10246-14, Niet-destructieve test van stalen buizen - Deel 14: Automatische volledige perifere ultrasone naadloze en gelaste (behalve ondergedompelde booggesolde) stalen buizen voor de detectie van laminarische stoffenonvolmaaktheid
EN ISO 377, Staal en staalproducten - Plaatsing en voorbereiding van monsters en proefstukken voor mechanisch onderzoek (ISO 377:1997)
EN 10168, IJzer- en staalproducten - Inspectiedocumenten - Lijst met informatie en beschrijving
ENV10220, naadloze en gelaste stalen buizen - Afmetingen en massa per lengte-eenheid
EN10266 Stalen buizen, fittings en holle secties - Definities en symbolen voor gebruik in productnormen
EN10266-1, Staal - Omrekening van verlengingswaarden - Deel 1: Koolstof- en laaggelegeerd staal (ISO 2566-1:1984)
EN ISO 14284, Staal en ijzer - Monsterneming en monsters voor de bepaling van de chemische samenstelling
CR 10266, Systemen voor de aanduiding van staal - Aanvullende symbolen
-
