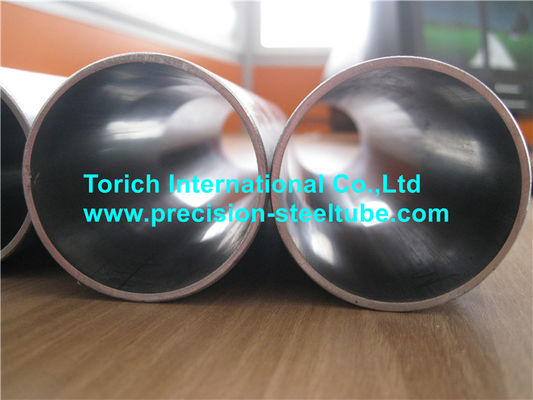

En10305-2 gelaste Staalbuizen, Buizen van het Precisie de Koudgetrokken Staal voor Mechanisch

Productomschrijving

En10305-2 gelaste Staalbuizen met Buizen van het Precisie de Koudgetrokken Staal voor Mechanische/Automobieltoepassing





En10305-2 de gelaste Buizen van het Precisie Koudgetrokken Staal
Toepassingen: voor de Autoindustrie/voor Machinesgebruik/de Buis van de Oliecilinder/de Schokbreker van Motorcyle, Binnencilinder/Telescopische Cilinders



Snel Detail:
Groottewaaier: O.D.: 6350mm W.T.: 135mm L: max12000mm

Staalkwaliteit: E195, E237, E275, E355,



Beschrijving:

ERW+ DOM

De buizen worden vervaardigd van elektrische gelaste pre-buizen door koude tekening of andere geschikte processen.

De buizen die lassen niet te omvatten voor zich het aansluiten van bij lengten van vlak gerolde stroken voorafgaand aan het vormen van de pre-buis worden gebruikt



Beschrijving:

Mechanisch die buizenstelsel van heet of koudgewalst staal wordt gemaakt.

Dekking elektrisch-weerstand-gelast laag koolstofstaalbuizenstelsel voor gebruik als mechanisch buizenstelsel



Voordeel:

Goede concentriciteit, Betere prijs dan naadloos.



Staalkwaliteit en Chemische Samenstellingen

Staalkwaliteit		C	Si	Mn	P	S
Staalnaam	Staalaantal	maximum	maximum	maximum	maximum	maximum
E155	1.0033	0,11	0,35	0,70	0,025	0,025
E195	1.0034	0,15	0,35	0,70	0,025	0,025
E235	1.0308	0,17	0,35	1.20	0,025	0,025
E275	1.0225	0,21	0,35	1.40	0,025	0,025
E355	1.0580	0,22	0,35	1.60	0,025	0,025



Mechanische eigenschappen bij kamertemperatuur
Staalkwaliteit		De minimumwaarden voor de levering conditioneren B
Staalnaam		(+Cc)		(+LCc)		(+SR)			(+Ad)		(+N)
		Rm  Mpa	%	Rm  Mpa	%	Rm  Mpa	ReH  Mpa	%	Rm  Mpa	%	Rm  Mpa	ReHe  Mpa	%
E155	1.0033	400	6	350	10	350	245	18	260	28	270-410	155	28
E195	1.0034	420	6	370	10	370	260	18	290	28	300-440	195	28
E235	1.0308	490	6	440	10	440	325	14	315	25	340-480	235	25
E275	1.0225	560	5	510	8	510	375	12	390	21	410-550	275	21
E355	1.0580	640	4	590	6	590	435	10	450	22	490-630	355	22



wapen: treksterkte;  ReH: hogere opbrengststerkte; A: verlenging na breuk
B 1Mpa=1N/mm2
c afhankelijk van de graad van het koude werk in de het eindigen pas de opbrengststerkte bijna kan zo hoog zijn zoals de treksterkte.
   Voor berekeningsdoeleinden worden de volgende relaties geadviseerd:
voor leveringsvoorwaarde +C: ReH ≥0.8 Rm
voor leveringsvoorwaarde +LC: ReH ≥0.7 Rm
D voor berekeningsdoeleinden de volgende relatie wordt geadviseerd: ReH≥0.5Rm
e voor buizen met buitendiediameter ≤30mm en muurdikte ≤3mm de waarden van ReH minimim 10Mpa lager dan de waarden in deze Lijst worden gegeven zijn
Nota: De speciale staalkwaliteit is ook beschikbaar, volgens klantenverzoek.



Toepassingen:

De autoindustrie/voor Machinesgebruik/de Buis van de Oliecilinder/MotorfietsSchokbreker

binnencilinder/Telescopische Cilinders



Concurrentievoordeel:

Goede bron van grondstof van Bao-Staal.

Snelle levertijd volgens Portugal en overeenkomst.

Opbrengst precies volgens norm en de eis van de klant.

Ervaren de uitvoerteam voor klantenservice, snel antwoord binnen 24 uren.



Productieplaats:













Testmethodes:

Trektest



Het afvlakken van test



Afwijkings uitbreidende test



Dimensionale inspectie



Ruwheidsmeting



Visuele examincation



Hetvernietigende testen

a. Test voor longitudinale onvolmaaktheden

-  Wervelstroomtest - en10246-3, niveau E3

-  het ultrasone testen - en10246-7, niveau U3



b. Lek-strakheid

-  Het niet destructieve testen voor controle van lek-strakheid zal overeenkomstig en10246-1 worden uitgevoerd





EN10305 bestaat uit de volgende Delen in het kader van de algemene titel „Staalbuizen voor precisietoepassingen - Technische leveringsvoorwaarden“



Deel 1:  Naadloze Koudgetrokken Buizen



Deel 2:  Gelaste Koudgetrokken Buizen



Deel 3:  Gelaste Koude Gerangschikte Buizen



Deel 4:  Naadloze Koudgetrokken Buizen voor Hydraulische en Pneumatische Machtssystemen



Deel 5:  Gelast en de Koude rangschikte Vierkante en Rechthoekige Buizen



Deel 6:  Gelaste Koudgetrokken Buizen voor Hydraulische en Pneumatische Machtssystemen



Verwijzingen naar normen:



En10002-1, Metaalmaterialen - het Trek Testen - Deel 1: Methode van test bij omgevingstemperatuur



EN10020, Definitie en classificatie van rangen van staal



EN10021, Algemene technische afleveringsvoorwaarden voor staal en ijzerproducten



En10027-1, Benoemingssystemen voor staal - Deel 1: Staalnamen, belangrijkste symbolen



En10027-2, Benoemingssystemen voor staal - Deel 2: Numerieke systemen



EN10052, Woordenschat van thermische behandelingstermijnen voor ijzerhoudende producten.



EN10204, Metaalproducten - Types van inspectiedocumenten



EN10233, Metaalmaterialen die - Buis - Test afvlakken



EN10234, Metaalmaterialen - Buis - Afwijkings uitbreidende test



En10246-1, het Niet destructieve testen van staalbuizen - Deel 1:  Het automatische elektromagnetische testen van naadloze en gelaste (behalve ondergedompeld boog-gelast) ferromagnetische staalbuizen voor controle van hydraulische lek-strakheid



En10246-3, het Niet destructieve testen van staalbuizen - Deel 3: Het automatische wervelstroom testen van naadloze en gelaste (behalve ondergedompeld boog-gelast) staalbuizen voor opsporing van onvolmaaktheden



En10246-5, het Niet destructieve testen van staalbuizen - Deel 5: Automatische volledige randmagneticsomvormer/stroomlekkage het testen van naadloze en gelaste (expcept ondergedompeld boog-gelast) ferromagnetische staalbuizen voor de opsporing van longitudinale onvolmaaktheden



En10246-7, het Niet destructieve testen van staalbuizen - Kwalificatie en bekwaamheid van niveau 1 en 2 niet destructieve testende personeel.



ENGELSE ISO377, Staal en Staalproducten - Plaats en voorbereiding van steekproeven en teststukken voor het mechanische testen (ISO-377:1997)



ENGELSE ISO 2566-1, Staal - Omzetting van verlengingswaarden - Deel 1: Koolstof en Laag legeringsstaal (en102566-1: 1984)



EN 10168, Ijzer en staalproducten - Inspectiedocumenten - Lijstinformatie en beschrijving



ENV10220, Naadloze en gelaste staalbuizen - Afmetingen en massa's per eenheidslengte



EN10266, Staalbuizen, montage en structurele holle secties - Definities en symbolen voor gebruik in productnormen



ENGELSE ISO 4287, Geometrische productspecificaties (GPS) - Oppervlaktetextuur: Profielmethode - Termijnen, definitie en oppervlaktetextuurparameters (ISO-4287:1997)
