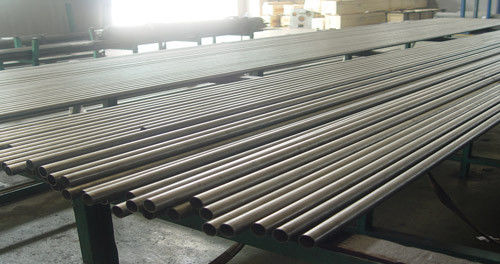

Buis van het de Precisiestaal van SAE J524 de Naadloze Koudgetrokken voor Voertuig met de Certificatie van ISO 9001
Productdetails
precisienaadloze buis
,precisiepijpen en buizen
SAE J524 naadloos koud getrokken precisiestaalbuis voor voertuig met ISO 9001-certificering
Snelle details:
Standard: SAE J524 naadloze stalen buizen
J524 naadloze, voor buigen en verbranden geglote buizen van koolstofarme staal
SAE J524 Naadloos koud getrokken precisiestaalbuis voor voertuigen
Grootte:
Overdosis: 6-88.9 mm.
W.T.:1-15 mm
L: Volgens de opdracht van de klant
Toepassingen:voor het buigen en flaren van auto-onderdelen
Vervaardiging:
De buizen zijn koud getrokken en na het vormen worden ze zo gegrild dat er een eindproduct ontstaat.
die voldoen aan de eisen van SAE J524 en aan de eisen van de klant.
DIMENSIES EN TOLERANTIES
| Tabel 1- Tolerantie van de buitendiameter van de buizen | |||||||
| Nominale buizen OD mm | Tolerantie ± mm | ||||||
| Tot 25.4 | 0.10 | ||||||
| Meer dan 25,4 tot en met 38,1 | 0.15 | ||||||
| Meer dan 38,1 tot en met 50,8 | 0.20 | ||||||
| Meer dan 50,8 tot en met 88,9 | 0.25 | ||||||
| De WT-tolerantie mag niet meer bedragen dan 10% | |||||||
Materiaal:
Buizen van koolstofarme staal met de volgende chemische samenstelling.
| Tabel 2 - CHEMISCHE eisen | |||||||
| Elementen | % | ||||||
| Carbon | 0.18 max. | ||||||
| Mangan | 0.30 tegen 0.60 | ||||||
| Phosphpris | 0.040 max. | ||||||
| Zwavel | 0.050 max. | ||||||
Mechanische eigenschappen:
De afgewerkte buizen hebben de mechanische eigenschappen van de volgende tabel:
| Tabel 3 - MECHANISCHE eigenschappen | |||||||
| Eigenschappen | Waarde | ||||||
| Verliessterkte, min. | 170 Mpa | ||||||
| Ultieme Sterkte, min. | 310 Mpa | ||||||
| Verlenging in 50 mm, min | 30% | ||||||
| Hardheid (Rockwell B), max. | 65.00 | ||||||
Kwaliteit:
De lengtes van de afgewerkte buizen zijn redelijk recht en hebben gladde uiteinden zonder boeren.
De buizen zijn vrij van schubben en schadelijke gebreken en hebben een vakmanschappelijke afwerking.
Oppervlaktefouten zoals handhavingsplakken, matrijzen of ondiepe putten worden niet als schadelijk beschouwd.
defecten, mits de onvolkomenheden binnen de voor de diameter en de wanddikte aangegeven toleranties liggen.
Het verwijderen van dergelijke oppervlaktefouten is niet vereist.
Verplichtingen inzake prestaties:
De afgewerkte buizen voldoen naar behoren aan de volgende prestatietests in SAE J1677
- Vlakteproef
- Flare-test
- Omgekeerde platte test
- Uitbreidingstest
- Hardheidstest
- Trekproef
- Verlengingstest
- Test tegen druk
SAE-Publicaties voor gerelateerde normen:
SAE J409 Productanalyse - Toegestane afwijkingen van gespecificeerde chemische analyse van een warmte- of gietstuk
van ijzer of van staal
SAE J1677 Test en procedures voor staal- en kopernickelbuizen
SAE J514 Hydraulische buisbevestigingen
SAE J533 Vlammen voor buizen
SAE J1065 Normale referentiedruk voor stalen hydraulische buizen
SAE J1453 Fitting - O Ring Face Seal
SAE J2551 Aanbevolen praktijken voor toepassingen van vloeistofgeleider metalen buizen
SAE J2592 Buizen van koolstofstaal voor algemeen gebruik - Begrip van niet-destructieve testen op koolstof
Stalen buizen
SAE J2658 Metalen buisgeleiderassemblages voor vloeistofenergie en algemeen gebruik - Testmethoden
voor hydraulische vloeistofkracht met metalen buizen
ASTM Publicaties:
ASTM A513 Elektroweerstandsgesloten koolstof- en legeringsstaalbuizen
ASTM A519-standaardspecificatie voor naadloze mechanische buizen van koolstof- en legeringsstaal
ASTM A450/ A-450M Standaardspecificaties voor algemene eisen voor koolstof, ferritische legering en
Buizen van austenitisch legerd staal
ISO Publicaties:
ISO 3304 Stalen precisietubes zonder naad, technische voorwaarden voor levering
ISO 5598 Fluid power systems and components - Vocabulaire
ISO 8434-2 Metalen buisverbindingen voor vloeistofenergie en algemeen gebruik - Deel: 2 37° flare fittings
ISO 8434-3 Metalen buisverbindingen voor vloeistofenergie en algemeen gebruik - Deel 3: ORFS-bevestigingen
ISO 10583 Hydraulische vloeistofkracht - Testmethoden voor buisverbindingen
ISO 10763 Hydraulische vloeistofkracht - Plain-end, naadloze en gelaste stalen buizen - Afmetingen en afmetingen
nominale werkdruk.
-
