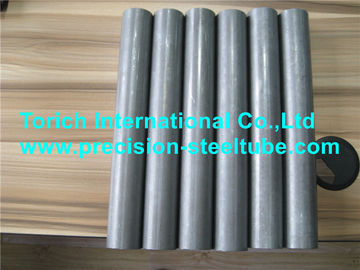

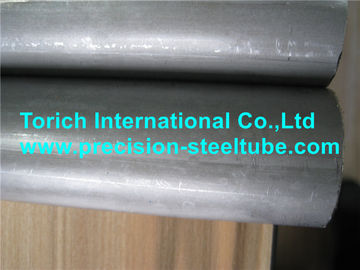

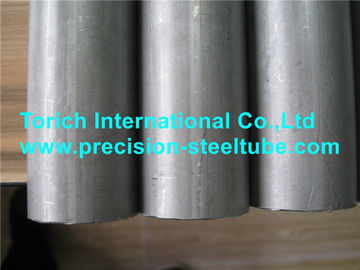

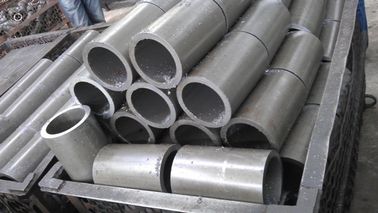

Getrokken over Doornstaal Ontharde Buissae J525 ERW Koudgetrokken Naadloze Buis
Productdetails
Getrokken over de Buis van het Doornstaal
,getrokken over het buizenstelsel van het doornstaal
Gedrukt over mandrel staal buis SAE J525 ERW koud getrokken naadloze buis geglooid
Snelle details:
SAE J525 Gelast koud getrokken laagkoolstofstaalbuizen, geanaliseerd voor buigen en verbranden
Grootte:O.D.:30-350mm W.T.:1-15mm L: 12000mm of in korte stukken gesneden naargelang de gespecificeerde lengte
Toepassingen:voor het buigen en flaren, auto-onderdelen
Vervaardiging:
De buizen zijn vervaardigd van plat gewalst staal, gevormd in een buisvormige vorm, waarvan de randen worden samengevoegd en samengesmolten door elektrische weerstandslassen.de buizen zijn genormaliseerd en onderworpen aan een koude trekoperatie die moet leiden tot een minimale vermindering van de doorsnede met 15%, waarvan 8% bestaat uit een vermindering van de wanddikte.de buizen moeten worden genormaliseerd met behulp van een atmosferisch gecontroleerde methode om een eindproduct te produceren dat aan alle eisen van SAJ525 voldoet;
Afmetingen en toleranties:
De toleranties die van toepassing zijn op de buitendiameter en de binnendiameter van de buizen worden weergegeven in tabel 1.
De toleranties voor de buiswanddikte zijn weergegeven in tabel 2.
Dimensionale toleranties mogen alleen gelden voor twee van de drie buisdimensies (OD, ID of wand)
Tenzij anders tussen de klant en ons is overeengekomen, gelden de afmetingstoleranties voor de afmetingen van de buis en de wand.
| Tabel 1- Tolerantie van buitendiameter van buizen | |||||||
| Nominale buizen OD mm | Tolerantie OD ± mm | Tolerantie ID ± mm | |||||
| Tot negen.50 | 0.05 | 0.05 | |||||
| Meer dan 9,50 tot en met 15,88 | 0.06 | 0.06 | |||||
| Meer dan 15,88 tot en met 50,80 | 0.08 | 0.08 | |||||
| Meer dan 50,8 tot en met 63,50 | 0.10 | 0.10 | |||||
| Meer dan 63,50 tot en met 76,20 | 0.13 | 0.13 | |||||
| Meer dan 76,20 tot en met 100,00 | 0.15 | 0.15 | |||||
| De WT-tolerantie mag niet meer bedragen dan 10% | |||||||
| Tabel 2 - Tolerantie voor de wanddikte van de buizen | |||||||
| Nominale Wanddikte | Nominale OD Door 22 mm ± mm | Nominale OD 22-48 mm ± mm | Nominale OD 48-100 mm ± mm | ||||
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 | ||||
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/0.08 | ||||
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.40 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 3.75 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 4.00 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.19 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/0.13 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
| Tabel 2 - CHEMISCHE eisen | |||||||
| Elementen | % | ||||||
| Carbon | 0.06-0.18 | ||||||
| Mangan | 0.30 tegen 0.60 | ||||||
| Phosphpris | 0.040 max. | ||||||
| Zwavel | 0.050 max. | ||||||
| Tabel 3 - MECHANISCHE eigenschappen | |||||||
| Eigenschappen | Waarde | ||||||
| Verliessterkte, min. | 170 Mpa | ||||||
| Ultieme Sterkte, min. | 310 Mpa | ||||||
| Verlenging in 50 mm, min | 35% | ||||||
| Hardheid (Rockwell B), max. | 65.00 | ||||||
-
