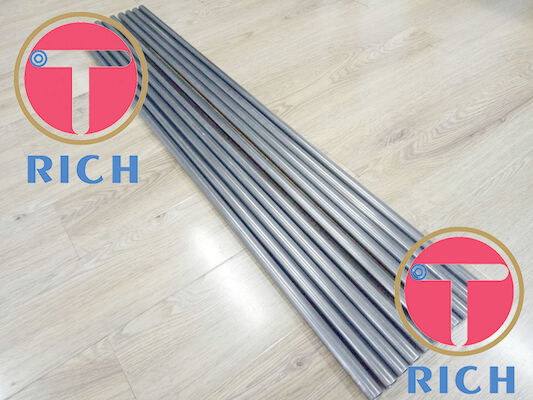

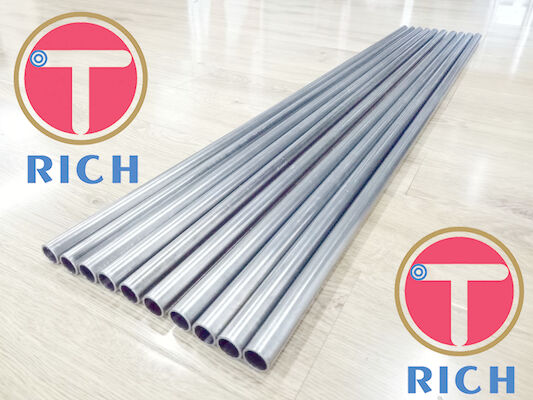

De Pijp van de hoge drukWarmtewisselaar ASTM A672 Efw

Productomschrijving

Elektrisch-fusie-Gelaste het Staalpijp van ASTM A672 voor de Warmtewisselaarbuis van de Hoge drukdienst

Werkingsgebied

Deze specificatie behandelt staalpijp: elektrisch-fusie-gelast met vullermetaal voegde toe, vervaardigd van druk-schip kwaliteitsplaat van om het even welk van verscheidene analyses en sterkteniveaus en geschikt voor de hoge drukdienst bij gematigde temperaturen. De thermische behandeling kan of kan niet worden vereist om de gewenste eigenschappen te bereiken of aan toepasselijke codevereisten te voldoen. De supplementaire vereisten worden verstrekt voor gebruik wanneer het extra testen of het onderzoek wordt gewenst.

Groottewaaier

OD≥400mm

WT≤75mm

Referenced Documenten

ASTM-Normen:

A20/A20M Specification voor Algemene Eisen ten aanzien van Staalplaten voor Drukvaten

A370 Testmethodes en Definities voor het Mechanische Testen van Staalproducten

A435/A435M Specification voor recht-Straal Ultrasoon Onderzoek van Staalplaten

A530/A530M Specification voor Algemene Eisen ten aanzien van Gespecialiseerde Koolstof en Legeringsstaalpijp

A5771A577M Specification voor Ultrasoon hoek-Straal Onderzoek van Staalplaten

A578/A578M Specification voor recht-Straal Ultrasoon Onderzoek van Gerolde Staalplaten voor Speciale Toepassingen

E109 Methode voor de Droge Inspectie van het Poeder Magnetische Deeltje; Vervangen door Teruggetrokken euro 709 (1981) 4

E138 Methode voor Natte Magnetische Deeltjesinspectie; Vervangen door Teruggetrokken euro 709 (1981) 4

E110 Testmethode voor Inkepingshardheid van Metaalmaterialen door Draagbare Hardheidsmeetapparaten

E165 Praktijk voor Vloeibaar Doordringend Onderzoek voor Algemene Industrie

E709 Gids voor het Magnetische Deeltje Testen

2.1.1 de Specificaties van het plaatstaal (Lijst 1)

A204/A204M Specification voor Drukvatplaten, Legeringsstaal, Molybdeen

A285/A285M Specification voor Drukvatplaten, Koolstofstaal, Lage en midden-Treksterkte

A299/A299M Specification voor Drukvatplaten, Koolstofstaal, Mangaansilicium

A302/A302M Specification voor Drukvatplaten, Legeringsstaal, mangaan-MolybdenumandManganese-molybdeen-Nikkel

A515/A515M Specification voor Drukvatplaten, Koolstofstaal, voor Tussenpersoon en de hoog-Temperatuurdienst

A516/A516M Specification voor Drukvatplaten, Koolstofstaal, voor de Gematigde en laag-Temperatuurdienst

A533/A533M Specification voor Drukvatplaten, Gedoofd en Aangemaakt Legeringsstaal, mangaan-Molybdeen en mangaan-molybdeen-Nikkel

A537/A537M Specification voor Drukvatplaten, Thermisch behandeld, koolstof-Mangaan Siliciumstaal

Plaatspecificatie

Tests

Spanningstest, transversaal-leiden-lassen-Krommingstests, Druktest

Thermische behandelingsparameters

Supplementaire vereisten

1. Spanning en Krommingstests

• De Test van de Charpyv-vormige inkeping (voor pijp met nominale muur binnen dikte van 1/2. [13mm] en groter)
• Hardheidstest
• Productanalyse
• Metallografie
• Magnetisch Deeltjesonderzoek van Onedel Metaal
• Magnetisch Deeltjesonderzoek van Lasmetaal
• Vloeibaar Doordringend Onderzoek van Onedel Metaal
• Vloeibaar Doordringend Onderzoek van Lasmetaal
• Recht Straal Ultrasoon Onderzoek van Vlakke plaat-UT1
• Recht Straal Ultrasoon Onderzoek van Vlakke plaat-UT2
• Hoek-straal Ultrasoon Onderzoek (Plaat minder dan 2 binnen. [50mm] dik) - UT3
