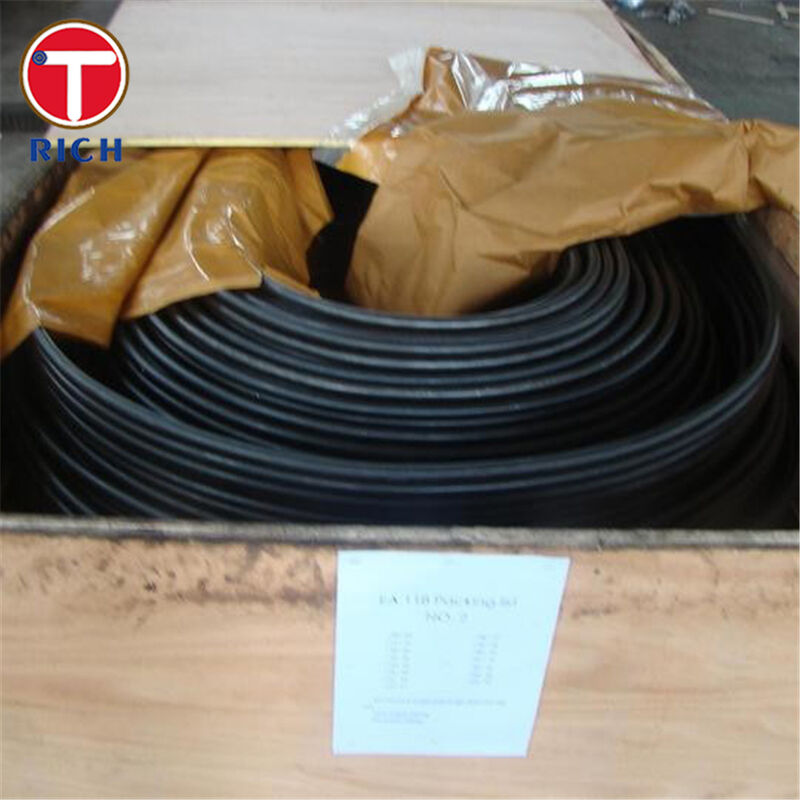

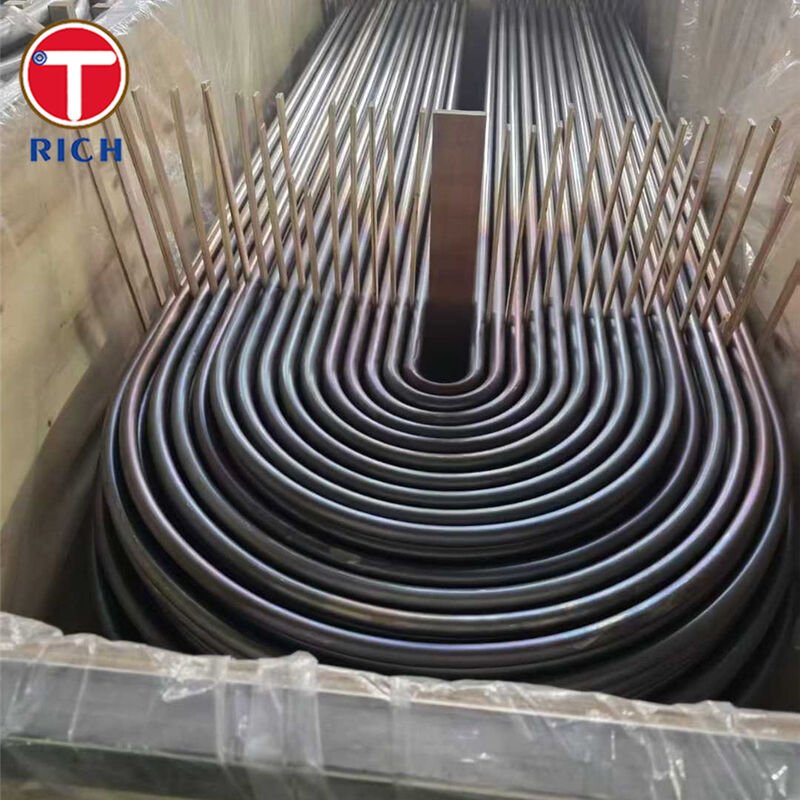

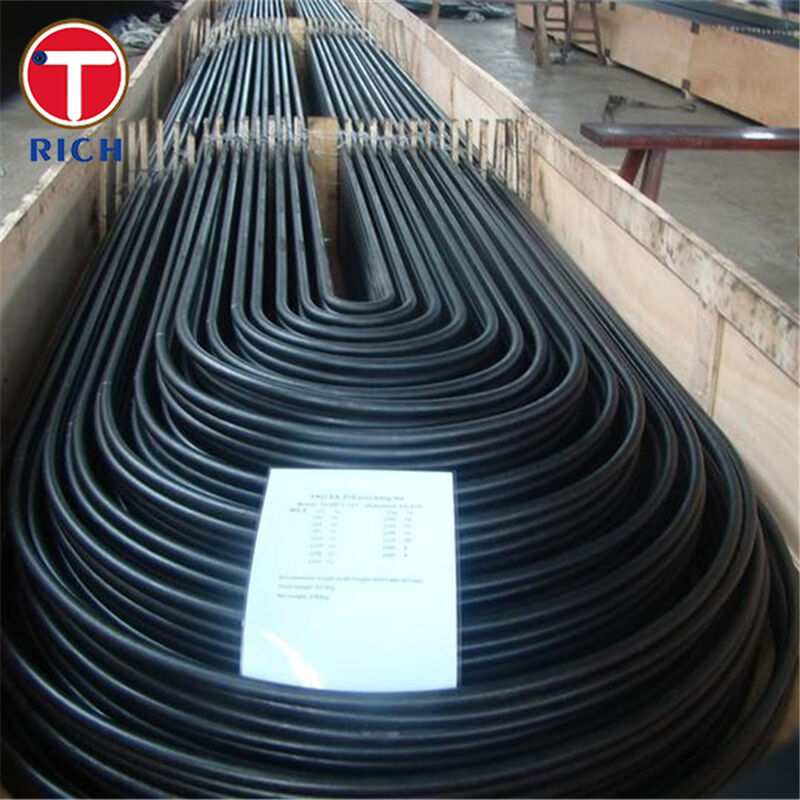

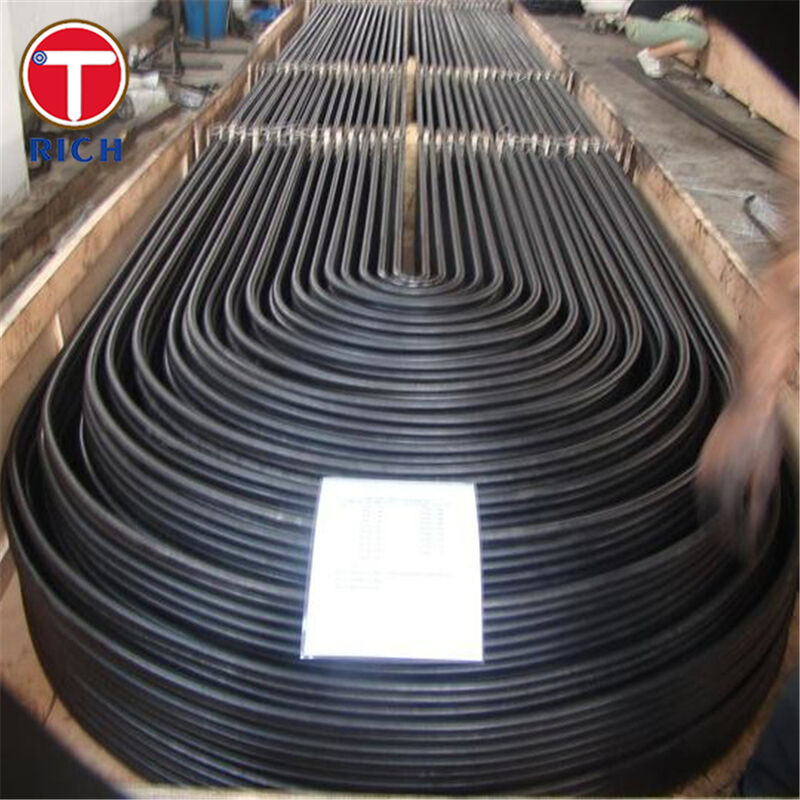

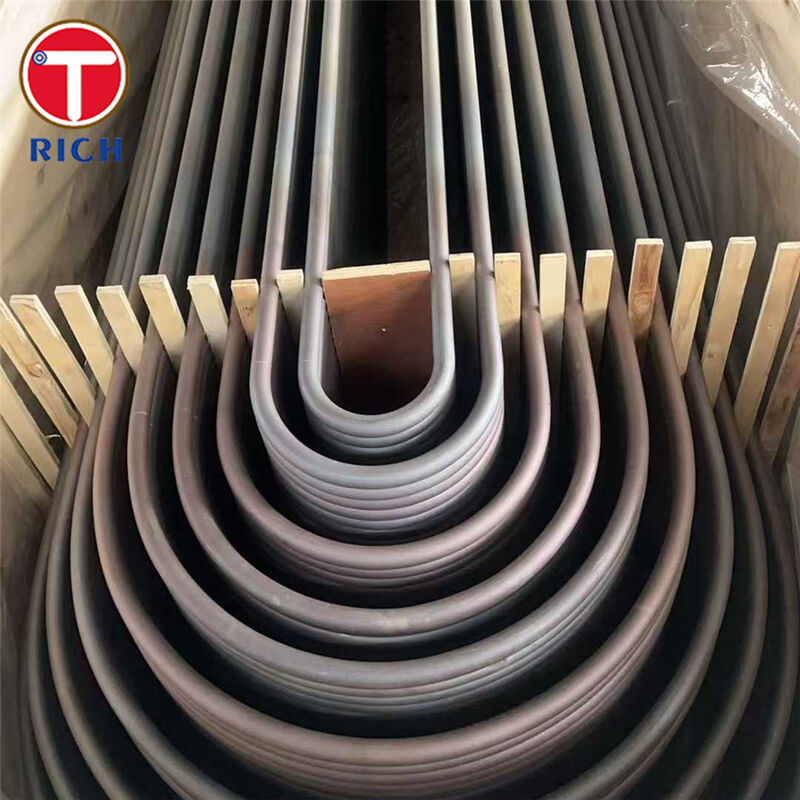

ASTM A179 A192 naadloze U-buigbuizen van koolstofstaal met drukdragende structuur en gecontroleerde U-buiggeometrie voor warmtewisselaars

ASTM A179 / ASTM A192 U-buigbuizen zijn naadloze koolstofstaalbuizen die worden vervaardigd voor warmtewisselaars, ketels, condensatoren en vergelijkbare warmteapparatuur met een compact bundelontwerp,betrouwbare drukweerstandASTM A179 wordt doorgaans geselecteerd voor naadloze koudgetrokken koolstofarme warmtewisselaars en condensatorbuizen,terwijl ASTM A192 wordt gebruikt voor naadloze koolstofstaalketels en superverwarmingsbuizen voor hogedrukdienstenVoor U-gebochte uitwisselbundels ligt de productfocus niet alleen op de chemie en sterkte van de rechte buis, maar ook op de integriteit van de buiging, de controle van de wanddikte in de buigzone, het beheer van de reststress,en inspectie na de vorming.

• Een draadloze drukdragende structuur:ASTM A179 heeft betrekking op naadloze koudgetrokken koolstofarme stalen buizen voor warmtewisselaars en condensatoren, terwijl ASTM A192 betrekking heeft op naadloze koolstofstaalketel- en superverwarmingsbuizen voor hoge druk.Dit elimineert het risico van longitudinale las in de drukgrens.
• met een vermogen van meer dan 50 W,Bij de vervaardiging van uitwisselers wordt de U-buigstraal gewoonlijk gespecificeerd van1.5 × ODDit ondersteunt compacte shell-and-tube layouts terwijl de buigbaarheid binnen de bewezen industriële praktijk blijft.
• A179 Dimensionaal voordeel voor warmteoverdracht:ASTM A179 vereistkoud trekken, die veel wordt gebruikt om de dimensionale consistentie en de interne/externe afwerking van het oppervlak te verbeteren voor efficiënte warmteoverdrachtbuizen.
• A192 sterktegrens voor hogedruk:ASTM A192 ketelbuizen zijn bestemd voor het bedienen van naadloze koolstofstaalbuizen met een minimumwand onder hogere druk,met een vermogen van meer dan 10 W,.
• Hardheidscontrole na vervaardiging:De samenvattingen van de ASTM A179-producten geven een maximale hardheid van72 HRB, terwijl ASTM A192 hardheidscontrole vereist, plus platte, brandende en hydrostatische testen als onderdeel van de naleving.

• Dimensionale stabiliteit van het buiggebied:We controleren de U-buigstraal vanaf praktische wisselruimtes te beginnen bij1.5 × ODDit vermindert het risico op overmatige verdunning van de wand en verbetert de samenhang van de bundel tijdens de montage van de buisplaat.
• Restspanningscontrole na buigen:Na het buigen kan een verlichting van de spanningen worden verleend wanneer de dienst dit vereist.In de technische richtlijnen van de industrie wordt benadrukt dat warmtebehandeling na U-buigvorming wordt gebruikt om restspanningen te verminderen en het risico op storing van buiggebiedsmechanismen bij veeleisende service te verminderen..
• Bevestiging van de integriteit van de buizen:Behalve de mechanische en hydrostatische vereisten van de basisbuis, maakt de inspectiepraktijk van de ruilbuis in toenemende mate gebruik van draaikolk of aanverwante NDT-methoden om wandverlies, putten en lokale defecten te identificeren.Voor opdrachten voor projecten, inspectie van de buigzone, hydro-test en aanvullende NDT kunnen in het QA-plan worden gespecificeerd.

Specifieke toepassing: condensatorbuisbundel met schelp en buis

ASTM A179 / A192 U-buigbuizen worden gebruikt als element van de buizenbundel in een oppervlaktecondensator of shell-and-tube-warmtewisselaar waarbij de ene kant door de buis stroomt en de andere kant door de shell,met de U-configuratie verminderen van de terugkeer koppen en helpen compacte apparatuur ontwerp.

Hieronder vindt u een praktische vergelijkingstabel van vijf algemeen gebruikte soorten die worden gebruikt voor de aankoop van naadloze buizen voor ketels/warmtewisselaars.De waarden zijn standaardgraderingsgrens of typische gepubliceerde limieten uit de geciteerde standaardsamenvattingen..
