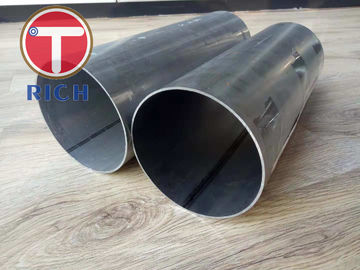

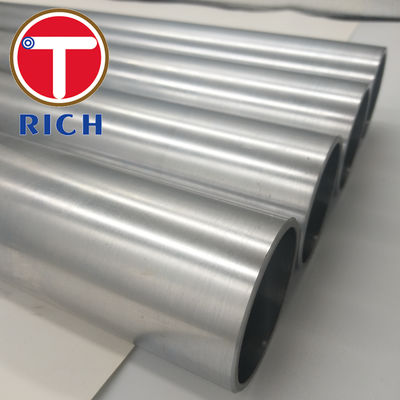

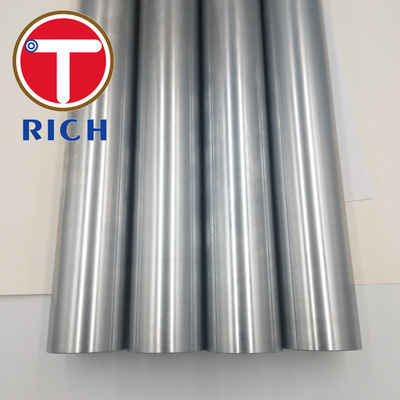

Grote doorsnede ASTM A554 gelast roestvrijstalen buis voor corrosiebestendige automobiel uitlaatsystemen met gecontroleerde lasintegriteit

Buitendiameter, ovaliteit, wanddikte en eindconditie hebben rechtstreeks invloed op de pasvorm tussen de buis, de uitlaatdemper, de katalysatorverbinding, de klem, de flens en de flexibele koppeling. Gekalibreerde buizen kunnen worden geleverd met projectspecifieke maatcontroles voor geautomatiseerd lassen, robotmontage en slipjointverbindingen.

Type 409 is een met titanium gestabiliseerd ferritisch roestvrij staal dat op grote schaal wordt geselecteerd voor uitlaatsystemen voor auto's, omdat het oxidatieweerstand, thermische vermoeidheidsprestaties, lasbaarheid en gecontroleerde materiaalkosten combineert. Het kan tijdens gebruik oppervlakkige verkleuring of oxidatie van het oppervlak ontwikkelen, vooral in natte of chloridehoudende omgevingen.

Type 304 bevat ongeveer 18-20% chroom en 8-10,5% nikkel. Het biedt een betere algemene corrosieweerstand en een beter uiterlijk dan Type 409, waardoor het geschikt is voor zichtbare uitlaatuiteinden en prestatie-uitlaatsystemen.

Type 316 en 316L bevatten ongeveer 2-3% molybdeen. Ze bieden verbeterde weerstand tegen plaatselijke corrosie waarbij de uitlaat wordt blootgesteld aan strooizout, kustatmosferen, aanhoudend vocht of chemisch agressief condensaat.

De buis kan worden geproduceerd met een gecontroleerde lasrupshoogte en een consistente mechanische respons in de omtreksrichting voor doornbuigen, roterend trekken, uitzetten, verkleinen, uitfaden, kralen, smeden en eindgleufsteken.

Bij ernstige buigingen moet de relatie tussen buisdiameter, wanddikte, buigradius, laspositie en materiaalconditie vóór productie worden bevestigd. Austenitische kwaliteiten zorgen normaal gesproken voor een grotere rek, terwijl gestabiliseerde ferritische kwaliteiten zorgen voor een lagere thermische uitzetting en vervorming tijdens thermische cycli kunnen verminderen.

Uitlaatbuizen van auto's worden tijdens het draaien van de motor herhaaldelijk blootgesteld aan verwarming en koeling. Materiaalkwaliteit, laskwaliteit, restspanning, buisgeometrie en componentbeperking hebben allemaal invloed op de weerstand tegen thermische vermoeidheid.

Austenitische roestvaste staalsoorten hebben een relatief hoge thermische uitzetting. Ferritische uitlaatsoorten zoals 409 hebben een lagere thermische uitzetting, wat voordelig kan zijn bij componenten die worden blootgesteld aan herhaalde temperatuurveranderingen.

Automatisch continulassen zorgt voor een stabiele langsnaad zonder toevoeging van vulmetaal. Online lasmonitoring en aanvullend niet-destructief testen kunnen worden toegepast om onvolledige smelting, lasdiscontinuïteiten of lekkagepaden te identificeren voordat de buis de fabricage van componenten binnengaat.

Inkoopzorg:Dunwandige buizen met een grote diameter kunnen ovaal worden tijdens het vormen, snijden, transporteren of buigen. Overmatige ovaliteit veroorzaakt een onstabiele pasvorm, een inconsistente insteekdiepte, lekkage van de klem en variaties in het robotlassen.

Onze controlemethode:Buitendiameter, ovaliteit, wanddikte, rechtheid, snijlengte en eindgeometrie worden geïnspecteerd volgens een goedgekeurd controleplan. Buizen die een nauwere pasvorm vereisen, kunnen door maat- en kalibratiebewerkingen worden gevoerd. Projectspecifieke meters kunnen worden gebruikt voor verlengde uiteinden, gereduceerde uiteinden en slip-fit ​​verbindingen.

Beschikbare records:Dimensionaal inspectierapport, inspectierapport van het eerste artikel, meetresultaten en gegevens over procesmogelijkheden in overleg.

Inkoopzorg:Een visueel aanvaardbare langsnaad kan nog steeds lokale defecten bevatten die opengaan tijdens buigen, uitzetten of thermische cycli.

Onze controlemethode:Lasparameters worden tijdens de productie bewaakt en de naad kan worden geëvalueerd door middel van wervelstroomtesten, lucht-onder-water lektesten, hydrostatische testen, afvlakking, flare, uitzetting of metallografisch onderzoek volgens het bestelde inspectieplan. De verwijderingsdiepte van de lasrups wordt gecontroleerd om overmatig dunner worden naast de naad te voorkomen.

Beschikbare records:Niet-destructief testrapport, lasmacrofoto, afvlakkingsresultaat, expansieresultaat en bewaarde productiemonsters.

Inkoopzorg:Als u roestvrij staal alleen op prijs kiest, kan dit leiden tot voortijdige perforatie, overmatige verkleuring aan de buitenkant of onnodige materiaalkosten.

Onze controlemethode:De kwaliteitkeuze is gebaseerd op de positie van de componenten, de maximale bedrijfstemperatuur, de blootstelling aan condensaat, de blootstelling aan strooizout, de vereiste levensduur, de uiterlijke vereisten en de ernst van de stroomafwaartse vorming. Type 409 wordt normaal gesproken overwogen voor kostengecontroleerde bodemplaatsystemen, Type 304 voor een verbeterd uiterlijk en algemene corrosieweerstand, en Type 316 of 316L voor agressievere chloridehoudende omgevingen.

Beschikbare records:Traceerbaarheid van warmtenummers, chemische analyse, certificaat van mechanische eigenschap, positieve materiaalidentificatie indien gespecificeerd, en EN 10204 3.1-documentatie.
