Hoge precisie naadloze auto stalen buis met gecontroleerde binnendiameter en lage interne oppervlakte ruwheid
Basis eigenschappen
Plaats van herkomst:
Zhejiang, China
Merknaam:
TORICH
Certificering:
ISO9001, ISO14001, TS16949
Modelnummer:
Bs6323-6
Handelsgoederen
Minimale bestelhoeveelheid:
5 ton
Prijs:
800-1000 USD/Tons
Betalingsvoorwaarden:
L/C, D/A, D/P, T/T, Western Union,
Toeleveringsvermogen:
2000tons per jaar
Productoverzicht
Hoge precisie automotive staalpijp naadloze staalpijp voor auto ISO9001 Productoverzicht Hoogprecisie auto staalpijp is een koud getrokken naadloze mechanische buis ontworpen voor componenten die nauwkeurige binnen- en buitendiameter, gecontroleerde wanddikte, lage oppervlakte ruwheid vereisen,Het ...
Productdetails
Markeren:
laag koolstofstaalpijp
,Staal Mechanisch Buizenstelsel
Product:
Hoge precisie naadloze automotive stalen buis
Manufacturing Method:
Naadloze koude tekening
Material:
Koolstofstaal of laaggelegeerd mechanisch staal
Main Standards:
EN 10305-1, ASTM A519/A519M, JIS G 3445, GB/T 3639, DIN 2391
Typical Grades:
E235, E355, SAE 1020, SAE 1026, STKM11A, STKM12C, STKM13C, 20, 45
Outside Diameter:
6–200 mm
Wall Thickness:
0,5–20 mm
Length:
1–12 m, aanpasbaar
Productbeschrijving
Hoge precisie automotive staalpijp naadloze staalpijp voor auto ISO9001
Productoverzicht
Hoogprecisie auto staalpijp is een koud getrokken naadloze mechanische buis ontworpen voor componenten die nauwkeurige binnen- en buitendiameter, gecontroleerde wanddikte, lage oppervlakte ruwheid vereisen,Het wordt hoofdzakelijk gebruikt voor de vervaardiging van cilindervaten van auto-schokdempers, waarbij de dimensionale consistentie rechtstreeks van invloed is op de beweging van de zuiger,afdichtingsprestaties, oliebehoud en levensduur.
De buizen kunnen worden geleverd in koud getrokken, gespannen, gegrilde of genormaliseerde omstandigheden.en op maat gemaakte tolerantiecontrole zijn beschikbaar volgens de eindbewerkings- en montagevereisten.
ISO 9001 verwijst naar het kwaliteitsmanagementsysteem van de fabrikant in plaats van naar een standaard voor het materiaal van stalen buizen.ASTM A519, JIS G 3445, GB/T 3639 of een andere overeengekomen technische norm.
Technische specificaties
| Artikel 1 | Specificatie |
|---|---|
| Producten | Hoge precisie naadloze automobielstaalpijp |
| Vervaardigingsmethode | Naadloos koud trekken |
| Materiaal | van koolstofstaal of van mechanisch laaggelegeerd staal |
| Hoofdnormen | Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde onderdelen van de ondertekening van de richtlijnen van de Europese Gemeenschappen vastgesteld. |
| Typische kwaliteiten | E235, E355, SAE 1020, SAE 1026, STKM11A, STKM12C, STKM13C, 20, 45 |
| Buitentijdsdiameter | 6-200 mm |
| Wanddikte | 0.5-20 mm |
| Lange | 1-12 m, aanpasbaar |
| Standaard OD-tolerantie | Volgens de geselecteerde productnorm |
| Precision OD Tolerantie | Maximaal ±0,05 mm voor geschikte afmetingsbereiken |
| Precision ID Tolerantie | H8 of aangepaste afmetingstolerantie |
| Geduld met de wanddikte | Normaal gesproken ±10%; na afspraak tot ±5% nauwkeurigheid |
| Rechtheid | ≤ 0,5 mm/m; ≤ 0,3 mm/m beschikbaar voor geselecteerde afmetingen |
| Ruwheid van het binnenste oppervlak | als getrokken Ra ≤ 3,2 μm; geslepen Ra ≤ 0,4 μm |
| Oppervlakteconditie | koudgetrokken, helder, gefosfateerd, geolied, gepolijst, gepolijst of op maat |
| Warmtebehandeling | +C, +LC, +SR, +A of +N |
| Inspectie | Afmetingsinspectie, trekproef, hardheidstest, platteproef, flaringstest, wervelstroomproef of ultrasoneproef |
| Kwaliteitsmanagement | ISO 9001 kwaliteitsmanagementsysteem |
| Documentatie | Beschermingscertificaat EN 10204 3.1 beschikbaar |
Belangrijkste kenmerken
- Gecontroleerde binnendiameter:Koud trekken door een matras en over een mandrel zorgt voor een nauwere controle van de binnendiameter dan conventionele warm afgewerkte naadloze buizen.
- Een laag innerlijk oppervlak:Een gepolijste boor met Ra ≤ 0,4 μm vermindert de wrijving tussen de zuigerdichting en de cilinderwand en ondersteunt een stabiele hydraulische olieverdeling.
- Strakke wanddikte consistentie:Precieze koude tekening verbetert de uniformiteit van de wanddikte en vermindert de excentriciteit tot ≤ 10% van de nominale wanddikte.
- Hoog rechtheid:Standaardrechtsheid gereguleerd tot ≤ 0,5 mm per meter, met geselecteerde afmetingen tot ≤ 0,3 mm per meter.
- Stabiele mechanische eigenschappen:De leveringsvoorwaarden kunnen worden geselecteerd op basis van de eisen van het latere productieproces.
- Schone naadloze structuur:De naadloze productiewijze elimineert de longitudinale lasnaad en zorgt voor een uniforme omtrekstructuur.
Productieproces
Billet Inspection → Heating and Piercing → Hot Rolling or Elongation → Pickling → Lubrication → Cold Drawing → Intermediate Heat Treatment → Final Cold Drawing → Straightening → Cutting → Honing or Polishing → Non-Destructive Testing → Dimensional Inspection → Surface Protection → Packing
Voordelen van kwaliteit
- Voor de controle van de borsttolerantie en de oppervlaktrauwheid:We controleren de buis volgens de eisen van het eindonderdeel in plaats van alleen de nominale buitendiameter te controleren.
- Gepaste leveringsvoorwaarden:De leveringsvoorwaarde kan worden geselecteerd op basis van de volgende productieoperatie voor een optimale prestatie.
- Inspectie op basis van onderdelen:De inspectievereisten kunnen rechtstreeks worden omgezet uit de tekening van het onderdeel van de klant in een leidingbesturingsplan.
Uitvoeringsnormen
| Standaard systeem | Toepasselijke norm | Kort beschrijving |
|---|---|---|
| ASTM | ASTM A519/A519M | Mechanische buizen van koolstof- en gelegeerd staal, naadloos, warm of koud bewerkt |
| Vervaardiging | EN 10305-1 | met een breedte van niet meer dan 50 mm |
| JIS | JIS G 3445 | Buizen van koolstofstaal voor machineconstructies, met inbegrip van autocomponenten |
| GB | GB/T 3639 | met een breedte van niet meer dan 600 mm |
| DIN | DIN 2391 | Traditionele Duitse specificatie voor nauwkeurige naadloze stalen buizen |
Primaire toepassing

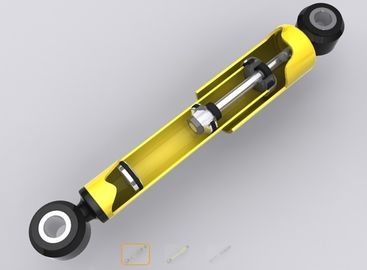

Motorrijtuigen schokdempercilindervat:De buis wordt gebruikt als de hydraulische cilindervat van een auto schokdemper.de boor leidt de zuiger en het afdichtingssysteem terwijl het hydraulische olie bevat onder herhaalde compressie- en reboundcycli.
Chemische samenstelling
| Graad | C | - Jawel. | Deeltjes | P | S |
|---|---|---|---|---|---|
| STKM11A | ≤ 0.12 | ≤ 0.35 | ≤ 0.60 | ≤ 0.040 | ≤ 0.040 |
| STKM12A | ≤ 0.20 | ≤ 0.35 | ≤ 0.60 | ≤ 0.040 | ≤ 0.040 |
| STKM12C | ≤ 0.20 | ≤ 0.35 | ≤ 0.60 | ≤ 0.040 | ≤ 0.040 |
| STKM13A | ≤ 0.25 | ≤ 0.35 | 0.30-0.90 | ≤ 0.040 | ≤ 0.040 |
| STKM13C | ≤ 0.25 | ≤ 0.35 | 0.30-0.90 | ≤ 0.040 | ≤ 0.040 |
Mechanische eigenschappen
| Graad | Tensile sterkte Rm, MPa Min. | Vermogen om de spanning tegen te gaan, MPa min. | Verlenging, % min. |
|---|---|---|---|
| STKM11A | 290 | Niet gespecificeerd | 35 |
| STKM12A | 340 | 175 | 35 |
| STKM12C | 470 | 355 | 20 |
| STKM13A | 370 | 215 | 30 |
| STKM13C | 510 | 380 | 15 |
Opties voor oppervlakte- en warmtebehandeling
| Code | Leveringsvoorwaarden | Beschrijving van de verwerking | Aanbevolen gebruik |
|---|---|---|---|
| +C | Koud getrokken / hard | Geen warmtebehandeling na het laatste koude trekken | Hoge sterkte en daaropvolgende bewerking |
| +LC | Koud getrokken / zacht | Lichte laatste koude trek na warmtebehandeling | Bewerkingen voor het vormen en bewerken van modulaire stoffen |
| +SR | Verlichting van stress | Warmtebehandeling onder de transformatietemperatuur na koud trekken | Verbeterde dimensionale stabiliteit |
| + A | geallieerd | Volledig gegrild na laatste koude trek | Flaring, expansie en uitgebreide vorming |
| +N | Normaal | Normaal in een gecontroleerde atmosfeer | Eenvormige structuur en verbeterde vormbaarheid |
Vaak gestelde vragen
Bent u een handelsonderneming of een fabrikant?
Wij zijn een fabrikant, maar wij kunnen ook handelsactiviteiten verrichten.
Hoe lang is uw levertijd?
Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn, of 30-40 dagen als de goederen niet op voorraad zijn, afhankelijk van de hoeveelheid.
Biedt u monsters? Is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar moeten betalen voor de vrachtkosten.
Wat zijn uw betalingsvoorwaarden?
Betaling ≤2000USD: 100% vooraf Betaling ≥2000USD: 30% T/T vooraf, saldo vóór verzending.
