Hydraulische de Cilinderbuis GB/T 24187 van het precisiestaal Koudgetrokken voor Evaporator

Basisinformatie
Plaats van herkomst: Zhejiang China
Merknaam: TORICH
Certificering: ISO 9001 ISO 14001 TS 16949
Modelnummer: GB/T 24187
Min. bestelaantal: 5 ton
Prijs: USD 600-1000/Ton
Verpakking Details: Inpakkend op houten doos, hexagonale bundels of andere zeewaardige manieren.
Levertijd: 30 DAGEN
Betalingscondities: Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 50000 ton/jaar
Gedetailleerde informatie
Productnaam:: TORCIH GB 18248 Naadloze Hydraulische de Cilinderbuis van 37Mn 30CrMo voor Gasfles Materiaal:: C Mn P S van Si
Oppervlakte:: geoli?d Toepassing:: Condensator, evaporator, de koelere pijp van de buisbrandstof van industrieel koelings、 automobiel e
Vorm:: Ronde OD:: 41200mm
GEWICHT:: 0.3200mm lengte:: 1.56m
Hoog licht:

geslepen hydraulisch cilinderbuizenstelsel

,

Hydraulische Cilinderpijp


Productomschrijving

TORICH GB/T 24187 de Koudgetrokken Buizen van het Precisie Enige Gelaste Staal

Specificatie:
Materiaal: C Mn P S van Si
Groottewaaier: OD: 3.1818mm
GEWICHT: 0.31.3mm
Algemene Lengte: 1.54m
Tolerantie:
Volgens het volgende lijsten of van klanten verzoek.



Lijst 1 Buitendiameter, muurdikte en theoretisch gewicht

OD/mm WT/mm
0,30 0,40 0,50 0,60 0,65 0,70 0,80 0,90 1.00 1.30
theoretisch gewicht/(kg/m)
3.18 0,0213 0,0274 0,0330
4.00 0,0274 0,0355 0,0432 0,0503
4.76 0,0330 0,0430 0,0525 0,0616 0,0659 0,0701
5.00 0,0348 0,0454 0,0555 0,0651 0,0697 0,0742
6.00 0,0422 0,0552 0,0678 0,0799 0,0858 0,0915 0,1026 0,1132 0,1233
6.35 0,0448 0,0587 0,0721 0,0851 0,0914 0,0975 0,1095 0,1210 0,1319
7.94 0,0565 0,0744 0,0917 0,1086 0,1169 0,1250 0,1409 0,1563 0,1712 0,2129
8.00 0,0570 0,0750 0,0925 0,1095 0,1178 0,1260 0,1421 0,1576 0,1726 0,2148
9.53 0,0683 0,0901 0,1113 0,1321 0,1423 0,1524 0,1722 0,1915 0,2104 0,2639
10.00 0,0718 0,0947 0,1171 0,1391 0,1499 0,1605 0,1815 0,2020 0,2220 0,2789
12.00 0,0866 0,1144 0,1418 0,1687 0,1819 0,1951 0,2210 0,2464 0,2713 0,3430
12.70 0,0917 0,1213 0,1504 0,1790 0,1932 0,2072 0,2348 0,2619 0,2885 0,3655
14.00 0,1014 0,1342 0,1665 0,1983 0,2140 0,2296 0,2604 0,2908 0,3206 0,4072
15.88 0,1153 0,1527 0,1896 0,2261 0,2441 0,2621 0,2975 0,3325 0,3670 0,4674
16.00 0,1162 0,1539 0,1911 0,2279 0,2461 0,2641 0,3000 0,3352 0,3699 0,4713
18.00 0,1310 0,1736 0,2158 0,2575 0,2781 0,2987 0,3393 0,3795 0,4192 0,5354
Het theoretische gewicht van geen extra deklaag, dichtheid van staal is 7,85 kgGB/T 24187 Koudgetrokken Lengte van het Staalpijpen van het Precisiestaal Buis Gelaste 1.5m - 4m







Table2 Toelaatbare afwijking van buitendiameter van staalpijp



Buitendiameter Gemeenschappelijke precisie Hoge precisie
<4.76 ±0.08 ±0.05
4.76-8.00 ±0.12 ±0.07
>8.00-12.00 ±0.16 ±0.10
>12.00 ±0.20 ±0.12





Lijst 3 Toelaatbare afwijking van de muurdikte van de staalbuis



Muurdikte Toelaatbare afwijking
<0.70 ±0.05
≥0.70 ±0.07





Lijst 4 Toelaatbare afwijking van gespecificeerde lengte van staalpijp



Lengte Toelaatbare afwijking
≤2000

+4

0

>2000-5000

+7

0

>5000-8000

+10

0



LIJST 5 Chemische Samenstelling van Staalstrook (Massafractie) %

Categorie C Si Mn P S
Koudgewalste laag koolstofstaalstrook ≤0.08 ≤0.03 ≤0.30 ≤0.030 ≤0.030
Koudgewalste ultra laag koolstofstaalstrook ≤0.008 ≤0.03 ≤0.25 ≤0.020 ≤0.030







LIJST 6 Mechanische Eigenschappen van Koudgewalste Laag Koolstofstaalstrook

Dikte

/mm

Treksterkte

GB/T 24187 Koudgetrokken Lengte van het Staalpijpen van het Precisiestaal Buis Gelaste 1.5m - 4m

Opbrengststerkte

GB/T 24187 Koudgetrokken Lengte van het Staalpijpen van het Precisiestaal Buis Gelaste 1.5m - 4m

Verlenging

A/%

0.25~<0.35 ≥270   ≥32
0.35~<0.50 ≥34
≥0.50 ≥36

Vervangen door GB/T 24187 Koudgetrokken Lengte van het Staalpijpen van het Precisiestaal Buis Gelaste 1.5m - 4m wanneer het opbrengstfenomeen niet duidelijk is.

B Steekproeftype van steekproefaantal D14 in GB/T 228-2002.







LIJST 7 Mechanische Eigenschappen van Koudgewalste Ultra-low Koolstofstaalstrook

Dikte

/mm

Treksterkte

GB/T 24187 Koudgetrokken Lengte van het Staalpijpen van het Precisiestaal Buis Gelaste 1.5m - 4m

Opbrengststerkte

GB/T 24187 Koudgetrokken Lengte van het Staalpijpen van het Precisiestaal Buis Gelaste 1.5m - 4m

Verlenging

A/%

≤0.50 ≥280 130~250 ≥38
>0.50 ≥40

Vervangen door GB/T 24187 Koudgetrokken Lengte van het Staalpijpen van het Precisiestaal Buis Gelaste 1.5m - 4m wanneer het opbrengstfenomeen niet duidelijk is.

B Steekproeftype van steekproefaantal P14 in GB/T 228-2002.







LIJST 8 Mechanische eigenschappen van staalpijp

Categorie

Treksterkte

GB/T 24187 Koudgetrokken Lengte van het Staalpijpen van het Precisiestaal Buis Gelaste 1.5m - 4m

Opbrengststerkte

GB/T 24187 Koudgetrokken Lengte van het Staalpijpen van het Precisiestaal Buis Gelaste 1.5m - 4m

Verlenging

A/%

Gewoon staalpijp (doctorandus in de letteren) ≥270 ≥180 ≥14
Zachte staalbuis (MB) ≥230 150~220 ≥35

Vervangen door GB/T 24187 Koudgetrokken Lengte van het Staalpijpen van het Precisiestaal Buis Gelaste 1.5m - 4m wanneer het opbrengstfenomeen niet duidelijk is.

B Steekproeftype van steekproefaantal S7 in GB/T 228-2002.



Kenmerk:

TORICH-KWALITEITSBORGING

Goede oppervlaktekwaliteit

Goede die OD en identiteitskaart-tolerantie volgens Technische Norm wordt gecontroleerd
Stabiele kwaliteit
100% Wervelstroomtest



Verwerking: W-H WC



Wijd gebruikt op het gebied van: Condensator, evaporator, de koelere pijp van de buisbrandstof van koeling, automobiele en elektrische industrieel toestel

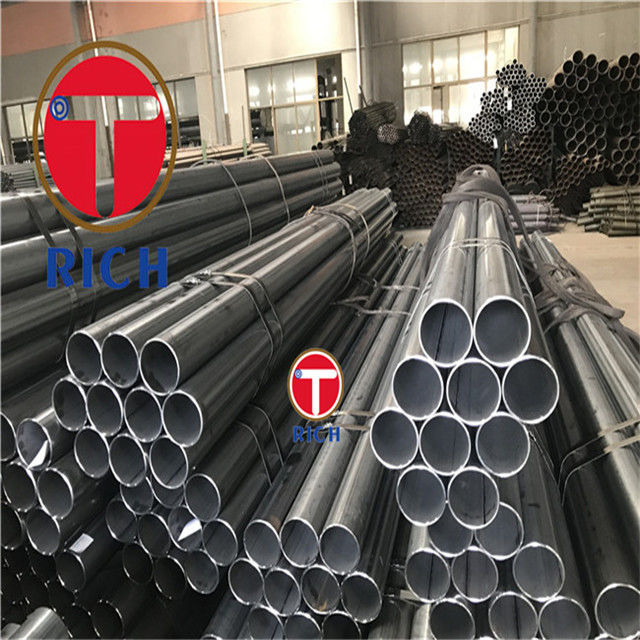

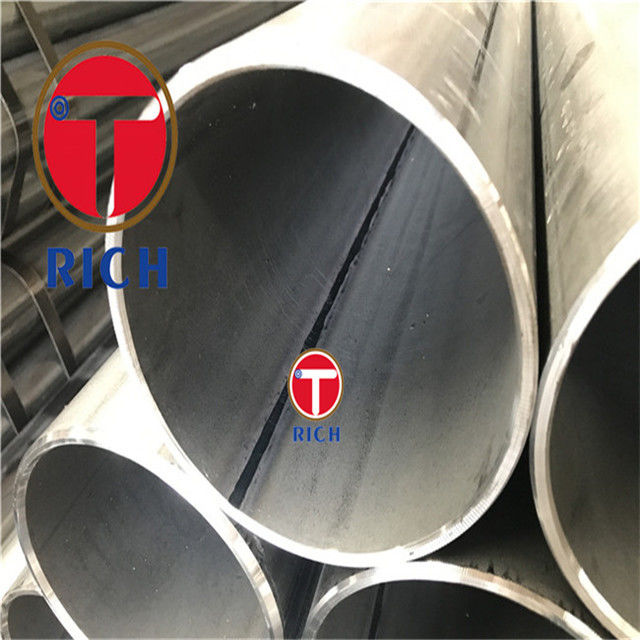

Productbeelden:





Hydraulische de Cilinderbuis GB/T 24187 van het precisiestaal Koudgetrokken voor Evaporator 10

KWALITEITSCONTROLE

1~ inkomende Grondstoffeninspectie
2~ Grondstoffenscheiding om staalkwaliteit mengeling-omhoog te vermijden
3~ het verwarmen en het Hameren Beëindigen voor Koude Tekening
4~ koude Tekening en Koude Rolling, online inspectie
5~ thermische behandeling, +A, +SRA, +LC, +N, Q+T
Recht:maken-Knipsel 6~ aan gespecificeerd lengte-gebeëindigd het Meten van Inspectie
Het Testen van 7~ Machanical in eigen laboratoria met Treksterkte, Opbrengststerkte, Verlenging, Hardheid, Effect, Mictrostruture enz.
8~ verpakking en Kous.



100% van ons staal worden de buizen dimensioneel gecontroleerd
100% van ons staal worden de buizen visueel gecontroleerd om te verzekeren zij een perfecte oppervlaktevoorwaarde en geen oppervlaktetekorten hebben.
100% wervelstroomtest en ultrosonic test om longitudinale en transversale tekorten te elimineren.
