TORICH GB/T3091 Q195 Lasten voor laagdrukvloeistoflevering
afmetingen:
O.D.: 5mm-420mm W.T.: 0.5mm-50mm Lengte: 3000mm-12000mm
met een breedte van niet meer dan 50 mm
De in de bijlage vermelde gegevens zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 45/2001 bedoelde gegevens.
Toepassing:
Gebruik van koolstofstaalbuizen voor de bouw, gebouwsplaten, laagdrukvloeistof, water, gas, olie, leidingen
Oppervlaktebehandeling:
Gegalvaniseerd, geolied, zwart geverfd (lackcoating), corrosiebestendig coating, anti-corrosion coating
Techniek:
Elektronisch gelaste weerstand (ERW)SAW Onderwater-boog Gesolde Helicale(SAWH) ondergedompelde boog gelast longitudinaal ((SAWL)
Materiaal:Volledig afgebroken staal, fijn staal met een ferritische korrelgrootte.
Uiterlijk en algemeen:
De lasgebieden zijn vrij van scheuren, gebrek aan fusie en gebrek aan penetratie
De buizen zijn vrij van externe oppervlakteafwijkingen die met behulp van een visueel onderzoek kunnen worden vastgesteld.
Verwerking:Stalen buizen moeten worden verwerkt met een longitudinaal hoogfrequente elektrische weerstandslassen, met een longitudinaal ondergedompeld booglassen en met een spiraalondergedompeld booglassen.
Technische leveringsvoorwaarden:Staalpijpen worden geleverd in gelaste staat.Lange-naad hoogfrequente elektrische weerstand gelast staalpijp kan worden geleverd in gelast naad behandeling conditon- volgens de vereisten van de vraagzijde, en door onderhandelingen tussen zowel de vraag- als de aanbodzijde,De leverancier kan ook een staalpijp leveren in de toestand van bulkwarmtebehandeling en dit moet in het contract worden vermeld..
Veel gebruikt op het gebied van:Voor het vervoer van water, gas, olie, lucht en stoom of voor andere doeleinden

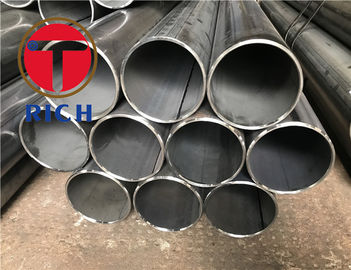

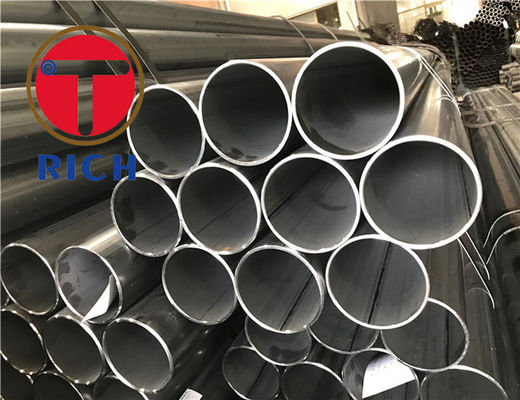

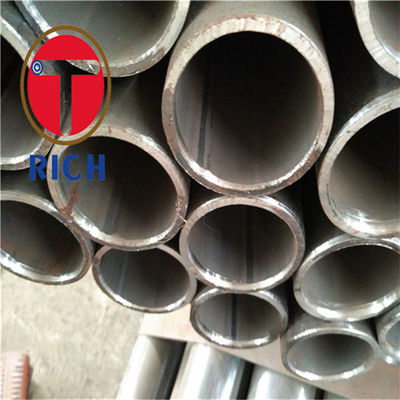

Productbeelden:
Rechte kant:
De afwijking van de rechte lijn van een buislengte L mag niet meer bedragen dan 0,0015 L.
Afwijkingen van de rechtheid over een lengte van één meter mogen niet meer dan 3 mm bedragen.
| Q235A | Q235B |
| Q295A | Q295B |
| Q345A | Q345B |
Productieproces van buizen, route en leveringsomstandigheden:
| Rounte nr. | Vervaardigingsproces | Productiewegen | Leveringsvoorwaarde | Toepasselijk op de kwaliteit |
| Proces | Symbool | Uitgangsmateriaal | Vormingsactiviteit | TR1 | TR1 |
| 1a | elektrisch gelast | E.W. | als warm gewalste band | Koud gevormd ((+lassen) | als gelast | X | - |
| 1b | NW | X | - |
| 1c | NP | X | X |
| 2a | met een breedte van niet meer dan 50 mm | als gelast | X | - |
| 2b | NW | X | X |
| 2c | NP | X | X |
| 3 | warm gewalste of normaliserende band | Koud gevormd ((+gespannen) + warm gespannen verminderd bij een gecontroleerde temperatuur om een genormaliseerde toestand te geven | NR | X | X |
| 4 | Koud gewalst + streass vrijgesteld | Koudgevormd ((+gesweisd) | NP | X | X |
| 11a | met een breedte van niet meer dan 15 mm -Lange naad. of - Helicale naad | Saw: - Saul. -Zachtig. | Platen of strippen, warm gewalst | Koudgevormd ((+gesweisd) | als gelast | X | - |
| 11b | NW | X | - |
| 11c | NP | X | X |
| 12a | Normalisatie van gewalste platen of strippen | Koudgevormd ((+gesweisd) | als gelast | X | X |
| 12b | NW | X | X |
| 12c | NP | X | X |
| 13a | Zoals in lijn 11 of 12 | Normalisatie gevormd ((+gespannen) | als gelast | X | X |
| 13b | NW | X | X |
| 13c | NP | X | X |
| 21 | Continu gelast, alleen voor staal van de soorten P195 en P235 met D ≤ 114,3 mm | BW | als warm gewalste band | Warm gevormd ((+gespannen) | als gelast | X | - |
| a As wekded = geen warmtebehandeling. NP = Volledige normalised buis. NW = genormaliseerde laszone. NR = genormaliseerde gewalste b Voor buizen van de kwaliteit TR2 is alleen hoogfrequente las toegestaan met een minimale frequentie van 100 kHz, (symbool = HFW) |
