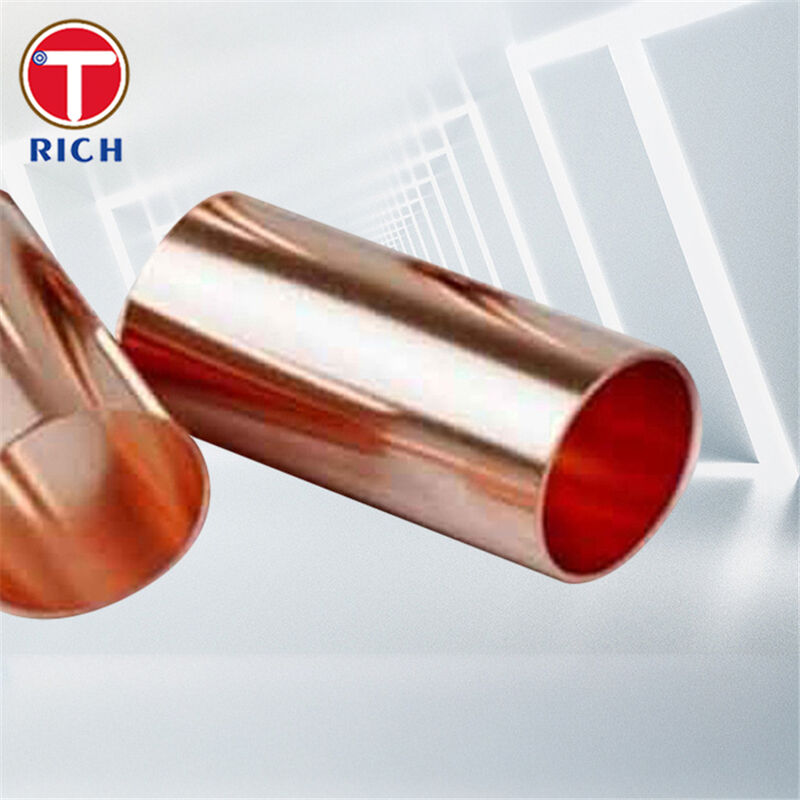

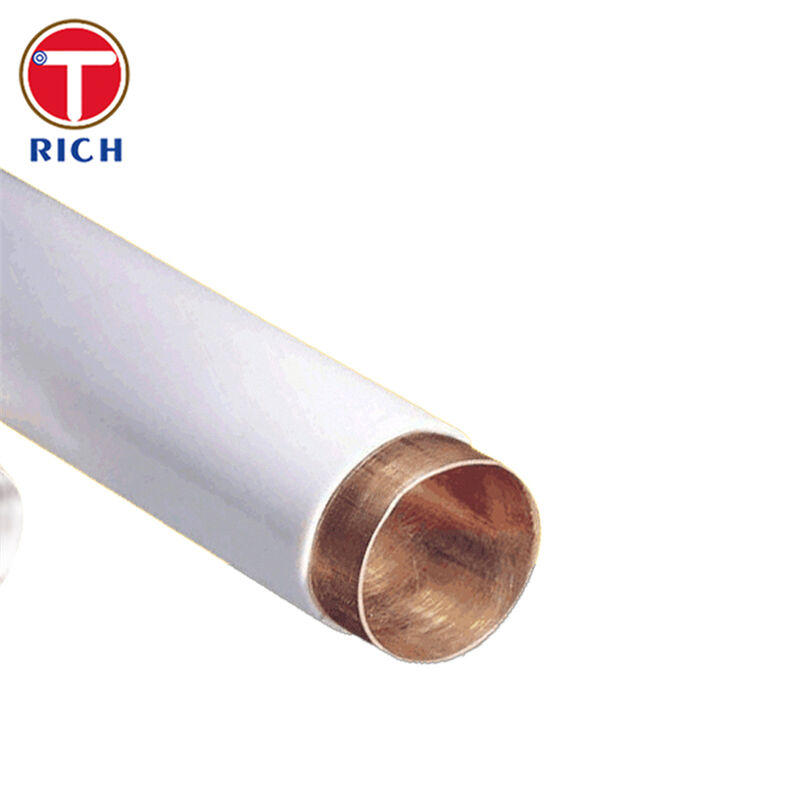

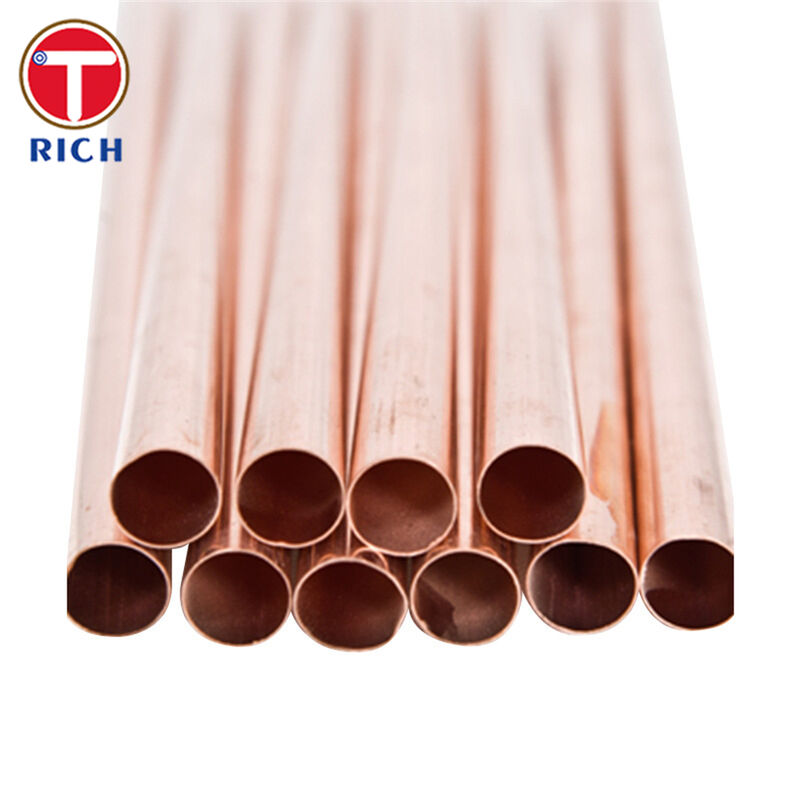

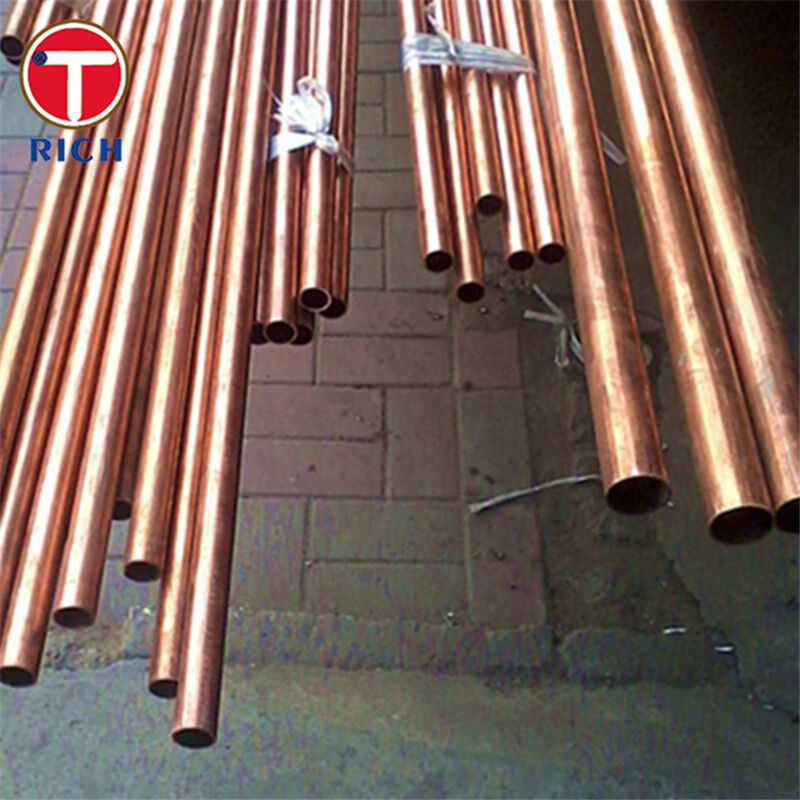

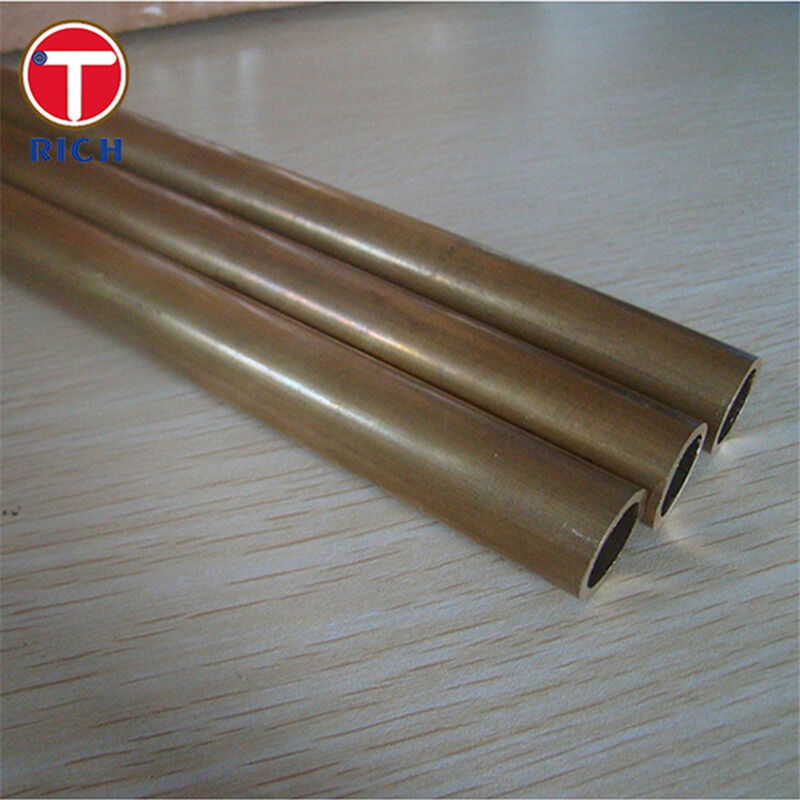

ASTM B75 C12200 koperlegeringsbuis Hoogwaardige koperlegeringsbuizen voor stoomopsporing

Beschrijving van het materiaal

ASTM B75 C12200 koperlegeringsbuis is een naadloze buis,koudgetrokken met fosfor gedeaxideerd koper (Cu-DHP) buis, ontworpen voor algemene technische diensten en met name geschikt voor stoomtracering en stoomleidingen met lage tot middelmatige temperatuur.

De legering (UNS C12200 / Cu-DHP) bestaat uit:

• Zeer hoge koperzuiverheid (≥ 99,9% Cu inclusief Ag) met 0,015 ∼ 0,040% fosfor als ontdooder, waardoor weerstand tegen waterstofbrekbaarheid en goede lasbaarheid worden gewaarborgd.

• Uitstekende thermische geleidbaarheid en goede corrosiebestendigheid in typische damp- en condensatomgevingen.

Dit maakt het een robuuste en economische keuze voor stoomtracering van procesleidingen, kleppen, instrumenten en hulpmiddelen.

Specificaties

Klasse & standaard

• Materiaal: Phosphor-deoxideerd koper met een hoog residu van P (Cu-DHP)

• UNS: C12200

• Productvorm: naadloze koperen buis

• Standaard: ASTM B75 / B75M ¢ naadloos koperen buisje

Gelijkwaardige benamingen (voor verwijzing)

• EN: Cu-DHP, CW024A

• JIS: C1220 (C1220T voor buis)

• GB: TP2 (fosfor-deoxideerde koperen buis)

• GOST: M1Ф-type gedeaxideerd koper gebruikt in GOST 617 koperbuizen

Vervaardigingsproces

• met een breedte van niet meer dan 50 mm

• Verzorgd door:

  • Volledig verkoeld (zachte spoelen / rechte lengtes)

  • op aanvraag licht of hard getrokken

Typische afmetingen voor stoomopsporing
(Afhankelijk van het ontwerp; hieronder worden de gebruikelijke tracergroottes weergegeven)

• Buitendeursdiameter (OD): 3/8" (9,52 mm), 1/2" (12,7 mm) vaak gebruikt; 1/4"?? 7/8" OD beschikbaar

• Wanddikte: typisch 0,9 ∼1,2 mm voor 3/8" ∼1/2" OD-traceringsbuizen

• Lange:

  • Gevlakte rollen: maximaal 50-150 m per rollen (typisch)

  • Rechte lengtes: 3 ̊6 m standaard; op aanvraag op maat

Leveringsvoorwaarden en afwerking

• Temperatuur: O60 (zacht gegloogd) wordt bij voorkeur gebruikt voor het traceren van stoom vanwege de gemakkelijke buigbaarheid; harde temperaten (H55/H80 enz.) zijn beschikbaar wanneer een hogere sterkte vereist is

• Eindstukken: platte eindstukken, geschuren; andere eindstukken op aanvraag

• Oppervlak: Schoon, helder of licht oxide, interne schoonheid gecontroleerd voor stoom- en condensatdienst

Hoofdkenmerken

1. Geoptimaliseerd voor stoomopsporingstemperaturen

   • C12200 koperbuis onder ASTM B75 wordt veel gebruikt in vloeistof- en stoomleidingen en behoudt de sterkte bij verhoogde temperaturen die typisch zijn voor stoomdiensten onder lage en middelgrote druk.

2. Uitstekende warmtegeleiding

   • De hoge thermische geleidbaarheid (ongeveer 196 W/m·K) maakt een efficiënte warmteoverdracht van stoom naar de traceerlijn mogelijk, waardoor het aantal tracers en het stoomverbruik worden verminderd.

3. Weerstand tegen waterstofbrekbaarheid

   • Fosfordeoxidering vermindert de opgeloste zuurstof en voorkomt “stoombrekbaarheid” (waterstofziekte), een belangrijke vereiste voor koper in warme, vochtige bediening.

4. Sterke corrosiebestendigheid in stoom/condensat

   • C12200 en aanverwante Cu-DHP-legeringen vertonen een zeer goede weerstand tegen algemene corrosie en pitting in water, stoom en vele industriële atmosfeer, waardoor een lange levensduur in stoomleidingen en tracers wordt ondersteund.

5. Gemakkelijk buigen, vormen en samenvoegen

   • Uitstekende koude bewerkbaarheid en las-/soldeerkarakteristieken zorgen voor strakke straalbuigingen, wikkeling rond de procespijp en betrouwbare verbindingen (gesoldeerde, gesoldeerde, compressiebevestigingen).

6. Bewezen gestandaardiseerde kwaliteit

   • ASTM B75 specificeert mechanische tests, waterstofbrekbaarheidstests, uitbreidingstests en niet-destructieve (windstorm/druk) tests voor koperen buizen, die zorgen voor een consistente, traceerbare kwaliteit.

7. Kosteneffectief versus roestvrij voor matige omstandigheden

   • Voor veel ontwerpen wordt koperen tracerbuis aanbevolen voor stoomservice tot ongeveer 400 ° F (204 ° C) wanneer het compatibel is met het medium, waardoor het lager materiaal en installatiekosten biedt dan roestvrij staal.

Onze voordelen

Gebaseerd op veelgestelde vragen van ingenieurs en kopers van stoomtraceringsbuizen, zien we hoe dit product en onze aanbodbenadering belangrijke problemen aanpakken:

1Is koper echt geschikt voor mijn stoom temperatuur en druk traceren?

• Ingenieursrichtlijnen geven aan dat koperen buizen geschikt zijn wanneer de verzadigde stoomtemperatuur niet hoger is dan ongeveer 400 °F (204 °C) en wanneer het proces of de omgeving niet agressief corrosief is.

• Onze C12200-buizen worden geleverd in wanddiktes die zijn geselecteerd op basis van uw ontwerpdruk en toepasselijke leidingscodes;Voor zware thermische cyclussen kunnen zware muren worden voorzien, zoals aanbevolen door de best practice documenten voor stoomtracering..

Wat wij bieden

• Toepassingsbeoordeling (stoomdruk, temperatuur, medium, milieu) en richtlijnen over wanneer C12200 koper ideaal is en wanneer 316L roestvrij tracerbuis een betere keuze is.

• Selectie van de wanddikte en documentatie om te voldoen aan uw interne normen en project specificaties.

2. “Hoe zit het met corrosie en condensatie? “

De ontwerpgidsen wijzen erop dat koper zuinig is, maar dat corrosieproducten vallen en instrumenten kunnen besmetten als de waterchemie slecht is.

Onze aanpak

• We leveren C12200 van gecontroleerde chemie Cu-DHP smelt met zeer lage onzuiverheidsniveaus en bewezen service in stoom, water en warmte-uitwisselingssystemen.

• Op verzoek kunnen wij u voorzien van:

  • Vooraf gereinigde/intern gereinigde buizen voor kritieke stoom-/condensaatsystemen

  • Gids voor de compatibiliteit met uw condensatbehandeling

  • Alternatieve 316L-traceringsoplossingen voor zeer corrosieve of verontreinigde diensten

3. ¢Hoe weet ik of de buizen aan ASTM B75 en de project QA-vereisten voldoen? ¢

ASTM B75/B75M definieert strikte vereisten voor chemie, mechanische eigenschappen, expansieproeven, waterstofbrekbaarheidstests en niet-destructieve testen van naadloze koperen buizen.

Wat wij bieden

• Verslagen van materialenonderzoek (EN 10204 3.1) met inbegrip van:

  • Chemische analyse (Cu, P en residuen)

  • Resultaten van de trekproef en hardheid

  • Uitbreidings-/afvlaktingsproeven indien vereist

  • Waar gespecificeerd, wervelstroom- of hydrostatische/pneumatische tests

• Volledige traceerbaarheid door warmte, spoel en bundel, plus verpakking en markering in overeenstemming met ASTM/klant specificaties.

4. ¢ Kan ik een tracerbuis krijgen in lange spoelen en met betrouwbare buigprestaties?

De ontwerprichtlijnen voor stoomtracering leggen de nadruk op het gebruik van 3/8" en 1/2" OD koper of roestvrij buis in lange continue runs voor een efficiënte installatie.

Onze voordelen hier

• Zacht gebrand C12200 spoelen met uitstekende ductiliteit (typisch O60 trekvermogen 220 ∼260 MPa met ≥ 40% verlenging) maken strakke wikkels om proceslijnen zonder rimpels mogelijk.

• De gelijklopende spoelen minimaliseren verbindingen en lekpunten, waardoor de installatietijd en het onderhoudsrisico worden verminderd.

5. ¢Wat als ik gelijkwaardige cijfers nodig heb voor multi-standaardprojecten? ¢

In internationale projecten wordt vaak ASTM-, EN-, JIS-, GB- en GOST-documentatie vermengd. Cu-DHP / C12200 heeft gevestigde kruisverwijzingen naar CW024A, C1220 en TP2 en naar Russische M1F-type koper.

Wij steunen

• Cross-standard mapping (ASTM ¥ EN ¥ JIS ¥ GB ¥ GOST) in gegevensbladen en certificaten

• Gemengde standaardmarkering indien uw documentatie zowel UNS- als lokale aanduidingen vereist

Chemische samenstelling

Mechanische eigenschappen

Toepasselijke normen

ASTM (Verenigde Staten)

• ASTM B75/B75M ¢ naadloos koperen buisje (beslaat UNS C12000 en C12200).

• ASTM B280 ¢ naadloze koperen buis voor airconditioning en koeling (C12200).

• ASTM B111 ¢ naadloze condensator- en warmtewisselaarbuizen van koper en koperlegeringen.

EN (Europa)

• EN 12449 ¢ Koper en koperlegeringen ¢ Naadloze ronde buizen voor algemene doeleinden (Cu-DHP, CW024A).

• EN 13600 / EN 1057 ¢ Aanvullende normen voor koperen buizen voor elektrische en sanitaire toepassingen.

GB (China)

• GB/T 5231 ¢ Aanduiding en chemische samenstelling van gesmeed koper en koperlegeringen (TP2).

• GB/T 1527 ¢ getrokken buis van koper en koperlegeringen.

• GB/T 18033 ¢ naadloze koperen water- en gasbuizen.

JIS (Japan)

• JIS H3300 ¢ naadloze buizen en buizen van koper en koperlegeringen (inclusief C1220T).

GOST (Rusland / GOS)

• GOST 617-2006 ?? Ronde koperen en messingpijpen voor algemeen gebruik Technische voorwaarden (geldig voor koperen pijpen zoals M1/M1Ф-type).

Toepassingsgebieden

Algemene toepassingsgebieden

Dankzij hun hoge warmtegeleidbaarheid, goede corrosiebestendigheid en uitstekende vormbaarheid worden C12200/Cu-DHP-buizen veel gebruikt in:

• Stoomtracering en stoomleidingen

• Verwarmingsapparaten, condensatoren en verdampers

• HVAC- en koelbuizen

• Distributie van warm en koud water

• Chemische en procesinstallatieleidingen (niet-agressieve media)

Specifieke toepassingen in stoomopsporings- en stoomsystemen

1. Stoomopsporing van procesleidingen

2. Stoomlijnen voor distributie

3. Valven, instrumenten en hulpmiddelen

4. Heat-exchanger- en spoeltoepassingen

5. Gebouwen en HVAC
