Spiraalvormige geribbelde buis voor industriële warmtewisselaars met hoge warmteoverdrachtsefficiëntie en sterke ribbeverbinding
Industriële warmtewisselaars spiraalvormige geribbelde buis
,Hoge warmteoverdrachtsefficiëntie spiraalvormige geribbelde buis
,Sterke ribbeverbinding spiraalvormige geribbelde buis
Spiraalvormige Geribde Buis Gelaste Spiraalvormige Getande Geribde Buizen Voor Industriële Warmtewisselaars
Materiaal

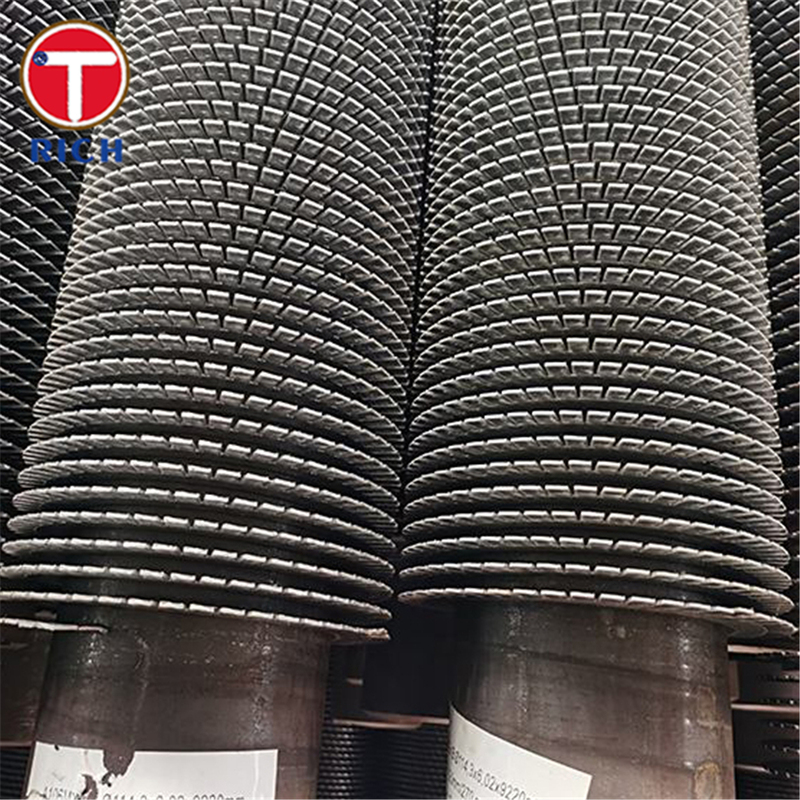

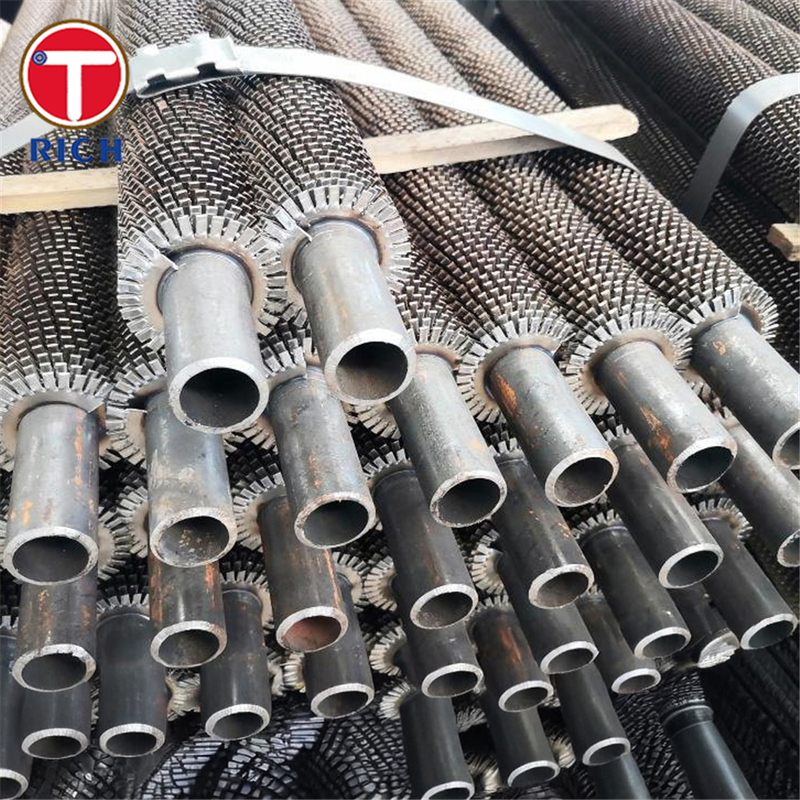

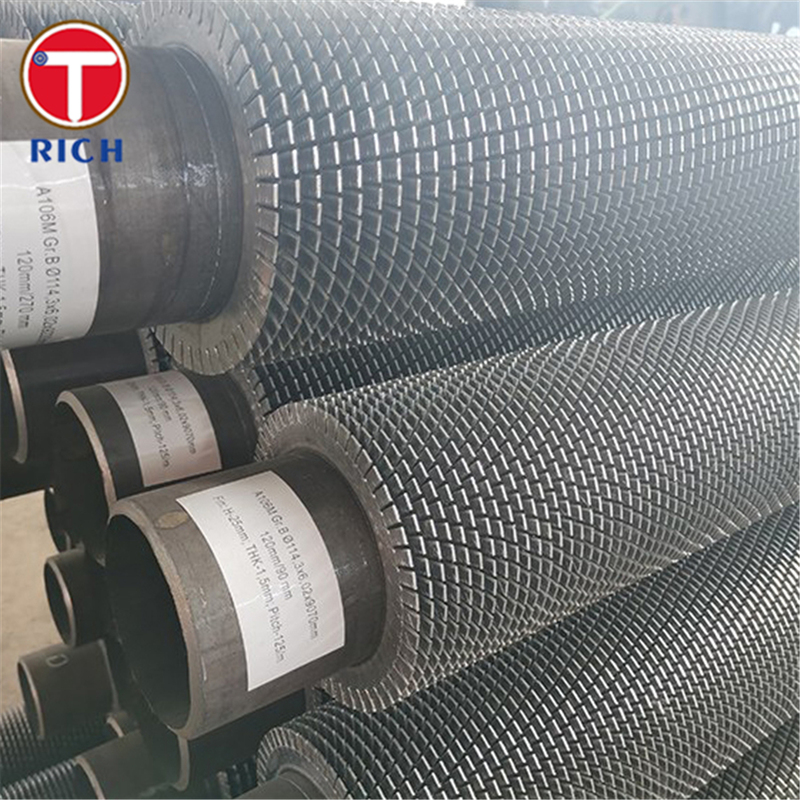

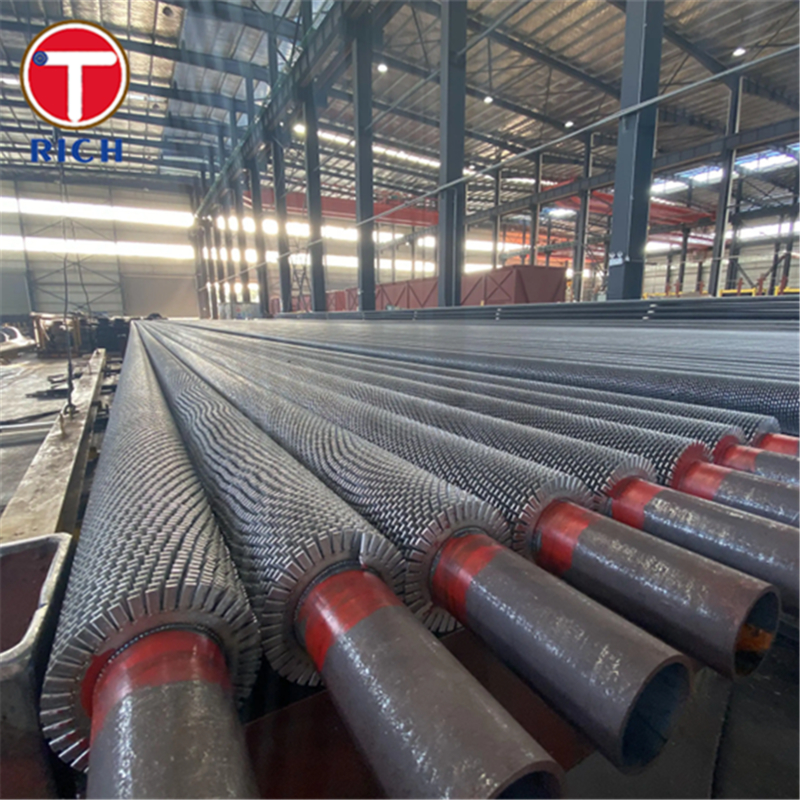

De Spiraalvormige Geribde Buis, ook bekend als een Gelaste Spiraalvormige Getande Geribde Buis, is een type verbeterde warmteoverdrachtcomponent gemaakt door spiraalvormige vinnen op het oppervlak van een basisbuis te lassen. De basisbuis is typisch vervaardigd van koolstofstaal, roestvrij staal of gelegeerd staal, terwijl de vinnen meestal van dezelfde of compatibele materialen zijn gemaakt. De vinnen worden spiraalvormig gewikkeld en op het buitenoppervlak van de buis gelast om de warmteoverdrachtsefficiëntie in luchtgekoelde warmtewisselaars, boilers en industriële radiatoren te verhogen.
Specificaties
-
Materiaal Basisbuis:Koolstofstaal, roestvrij staal of gelegeerd staal (ASTM A179, A213, A333, enz.)
-
Materiaal Vin:Koolstofstaal, roestvrij staal of gelegeerd staal
-
Vintype:Spiraalvormige getande vin (continu of segmentvormig)
-
Vinhoogte:8–16 mm
-
Vindikte:0,8–1,5 mm
-
Vinsteek:2,5–10 mm
-
Buitendiameter buis:19–63,5 mm
-
Wanddikte buis:2–5 mm
-
Vinbevestiging:Hoogfrequent weerstandslassen
-
Lengte:Tot 15 meter (aanpasbaar)
Belangrijkste Kenmerken
-
Hoge Warmteoverdrachtsefficiëntie:Het getande vinontwerp creëert turbulentie in de luchtstroom, waardoor de algehele warmteoverdrachtprestaties worden verbeterd.
-

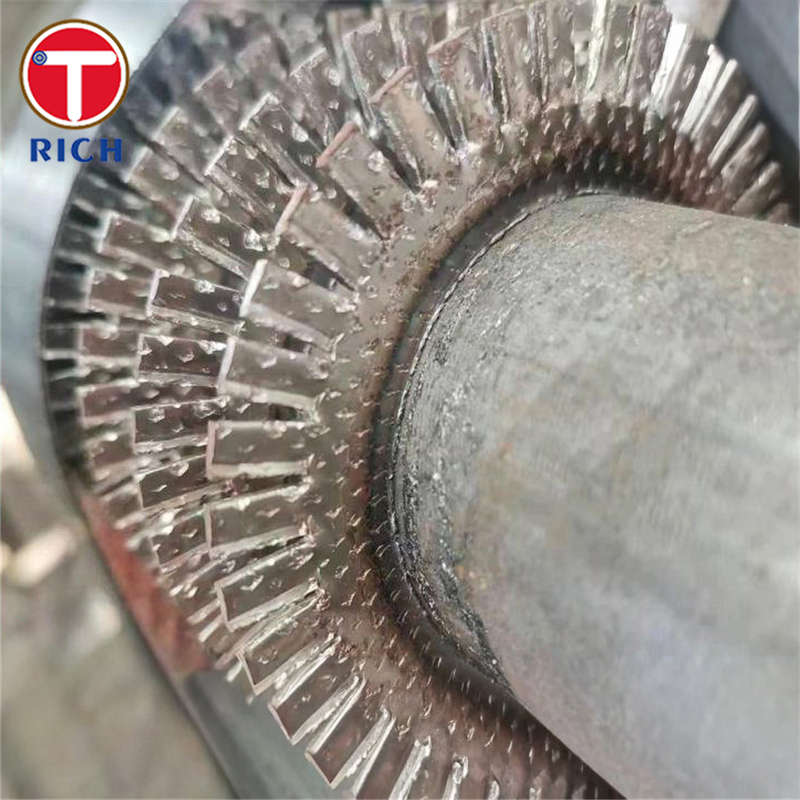

Sterke Vinbinding:Het hoogfrequente lasproces zorgt voor een uitstekende metallurgische binding tussen vinnen en de basisbuis, wat een lange levensduur garandeert bij thermische cycli.
-
Corrosie- en Oxidatiebestendigheid:Geschikt voor omgevingen met hoge temperaturen en corrosieve gassen.
-
Aanpasbaar Ontwerp:Vin afmetingen, steek en materialen kunnen worden afgestemd op specifieke industriële toepassingen.
-
Duurzaamheid:Uitstekende mechanische sterkte om trillingen, thermische uitzetting en samentrekkingscycli te weerstaan.
Onze Voordelen
Vanuit het perspectief van een professionele fabrikant richten we ons op verschillende belangrijke aspecten waar klanten het meest om geven:
-
Precisielassen en Rechtheidscontrole:
Onze geavanceerde hoogfrequente laslijnen zorgen voor consistente binding van vin aan buis, met een rechtheid van de buis gecontroleerd binnen ±1 mm/m en minimale vervorming. -
Nauwkeurigheid van Afmetingen en Toleranties:
De tolerantie van de buitendiameter van de buis wordt gehandhaafd binnen ±0,5%, en de nauwkeurigheid van de vinsteek is binnen ±0,2 mm, wat zorgt voor een optimale uniformiteit van de warmte-uitwisseling. -
Verlengde Levensduur:
We gebruiken ultrasoon en wervelstroomonderzoek om de lasintegriteit te garanderen, waardoor de levensduur van het product aanzienlijk wordt verlengd in vergelijking met conventionele vinbuizen. -
Materiaalcertificering en Traceerbaarheid:
Elke partij materialen wordt geleverd met volledige traceerbaarheid volgens ISO 9001-normen, wat de naleving van ASTM/EN/JIS-specificaties garandeert. -
Opties voor Corrosiebescherming:
Optionele oppervlaktebehandelingen zoals galvaniseren, aluminiumcoating of epoxyverf zijn beschikbaar voor verbeterde corrosiebestendigheid.
Chemische Samenstelling (Vergelijking van Typische Kwaliteiten)
| Kwaliteit | Standaard | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM | 0,10 | 0,30 | 0,40–0,70 | ≤0,035 | ≤0,035 | — | — | — |
| ASTM A213 T11 | ASTM | 0,10–0,20 | 0,50–1,00 | 0,30–0,60 | ≤0,025 | ≤0,025 | 1,00–1,50 | 0,40–0,65 | 0,44–0,65 |
| ASTM A213 TP304 | ASTM | ≤0,08 | ≤1,00 | ≤2,00 | ≤0,045 | ≤0,030 | 18,0–20,0 | 8,0–11,0 | — |
| ASTM A213 TP316 | ASTM | ≤0,08 | ≤1,00 | ≤2,00 | ≤0,045 | ≤0,030 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 |
| ASTM A333 Gr.6 | ASTM | ≤0,30 | 0,10–0,35 | 0,29–1,06 | ≤0,025 | ≤0,025 | — | — | — |
Mechanische Eigenschappen
| Kwaliteit | Treksterkte (MPa) | Vloeigrens (MPa) | Rek (%) | Hardheid (HB) |
|---|---|---|---|---|
| ASTM A179 | ≥325 | ≥180 | ≥35 | ≤77 |
| ASTM A213 T11 | ≥415 | ≥205 | ≥30 | ≤163 |
| ASTM A213 TP304 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A213 TP316 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A333 Gr.6 | ≥415 | ≥240 | ≥30 | ≤143 |
Toepasselijke Normen
-
ASTM: A179 / A213 / A333 / A556 / A210
-
EN: EN 10216-2 / EN 10217-5
-
JIS: JIS G3461 / G3462
-
GB: GB/T 13793 / GB/T 5310
-
GOST: GOST 8732 / 8734
Toepassingsgebieden
Spiraalvormige Gelaste Spiraalvormige Getande Geribde Buizen worden veel gebruikt in industriële warmtewisselaars voor luchtkoeling, gasverwarming en energie-terugwinningssystemen.
Specifieke Toepassingen:
-
Energiecentrales: Luchtvoorverwarmers, economizers en condensors.
-
Petrochemische Industrie: Procesgaskoelers, warmteterugwinningseenheden.
-
Rafinaderijen: Luchtvin koelers, warmteterugwinning stoomgeneratoren (HRSG).
-
Staal- en Metallurgie-installaties: Rookgas warmteterugwinning.
-
HVAC en Koeling: Industriële luchtgekoelde condensors en verdampers.
V: Bent u een handelsonderneming of fabrikant?
A: fabrikant, kan ook handel drijven.
V: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn, of het is 30-40 dagen als de goederen niet op voorraad zijn,
het is afhankelijk van de hoeveelheid.
V: Levert u monsters? is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
V: Wat zijn uw betalingsvoorwaarden?
A: Betaling=2000USD, 30% T/T vooraf, saldo vóór verzending.
Als u nog een vraag heeft, neem dan gerust contact met me op.
