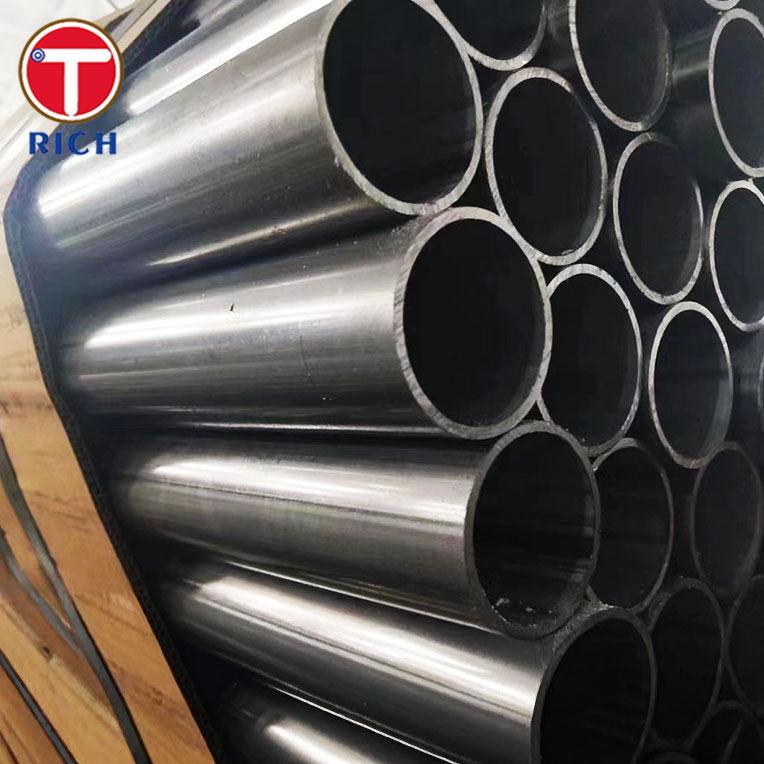

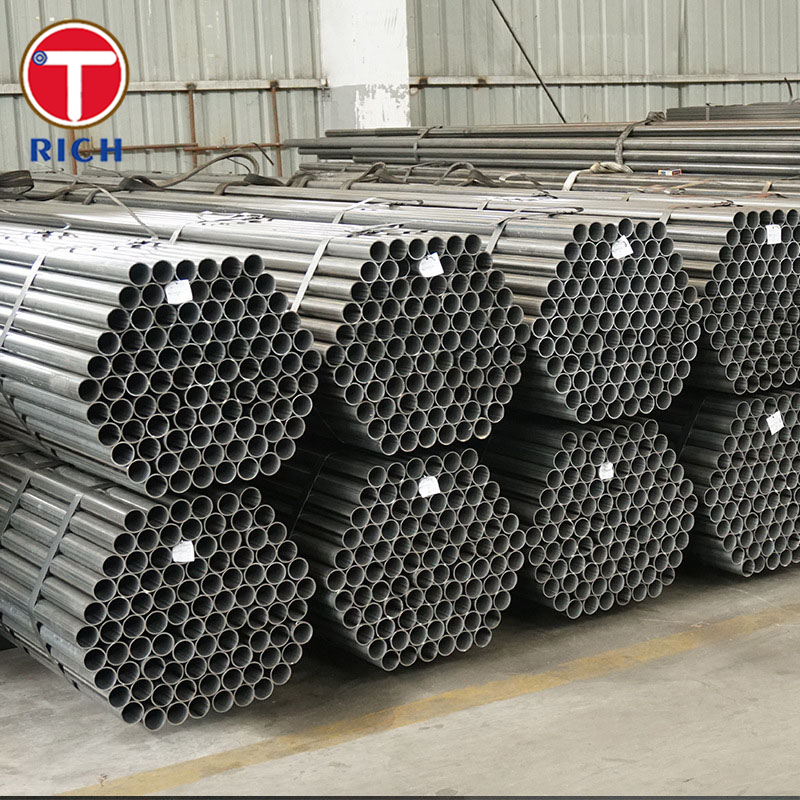

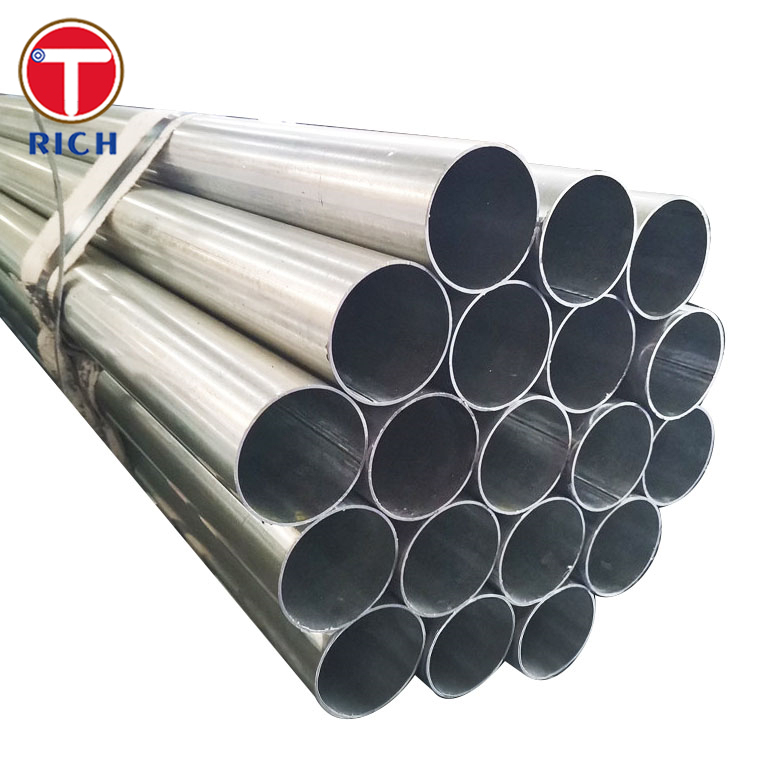

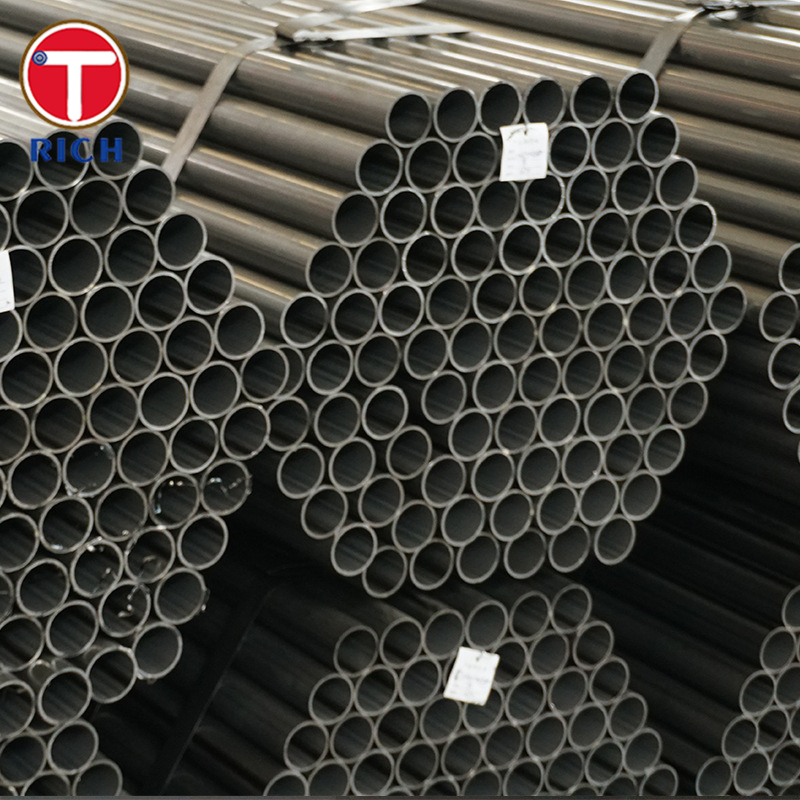

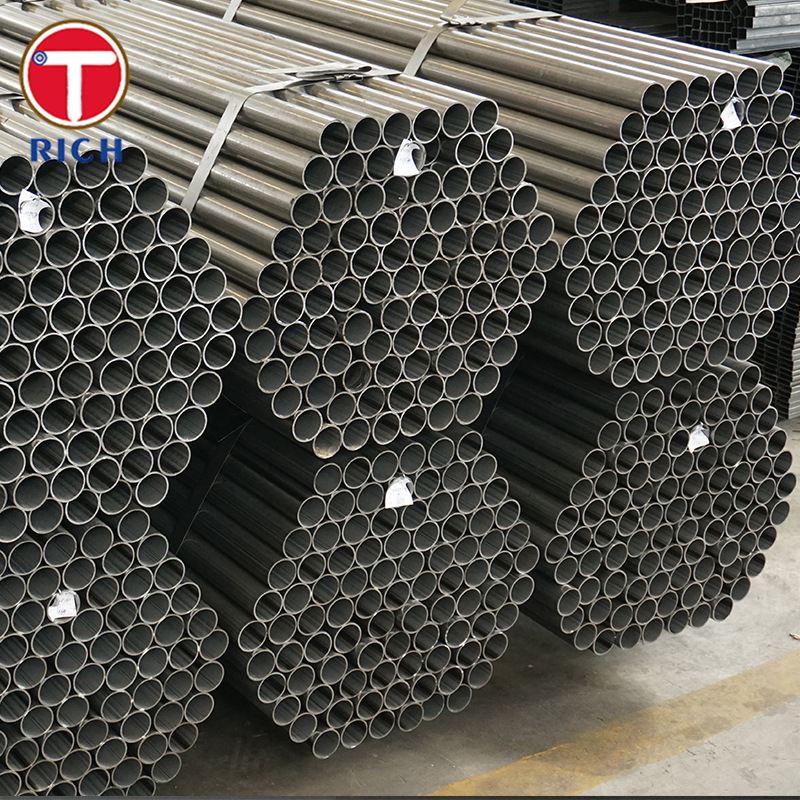

EN 10305-3 28Mn6 Koudgesweisde koolstofstaalbuis met een buitendiameter van 30 - 426 mm voor precisietoepassingen
Productdetails
Kolde koolstofstaalbuis
,Strakke toleranties Precision Steel Tube
,Goed mechanische sterkte koudgeweld buis
EN 10305-3 / 28Mn6 Koudgeweld koolstofstaal buis voor precisie toepassingen
Overzicht van het materiaal
EN 10305-3 (Cold-sized Tubes) definieert de technische leveringsvoorwaarden voor het lassen van koud-sized stalen buizen die worden gebruikt in precisie toepassingen.
28Mn6 (staalnummer 1.1170) is een warmtebehandelbaar, mangaanhoudend koolstofstaal dat vaak wordt gebruikt in mechanische en automobieltoepassingen.
Wanneer 28Mn6 wordt gebruikt in koudgesweisde buizen volgens EN 10305-3, biedt het een evenwicht tussen sterkte, vormbaarheid en lasbaarheid, waardoor het geschikt is voor structurele en precisietoepassingen.
Specificaties
Hieronder volgt een representatieve (typische) samenvatting van de specificaties (niet een volledige standaardtekst):
-
Productsoort: koudgeweld (d.w.z. gelast en vervolgens koud gereduceerd voor een precieze tolerantie) stalen buizen (cirkelvormige, vierkante of rechthoekige doorsneden)
-
Maximale buitendiameter (circulair): maximaal193.7 mmvolgens de standaardomvang
-
Tolerantie & oppervlakte ruwheid: nauwe afmetingstoleranties en een maximaal toegestane oppervlaktruwheid (niet vrij gegeven in samenvattende bronnen)
-
Warmtebehandeling / Leveringsvoorwaarden: als gelast, koud gelast, optioneel normaliseren, gloeien of afdoen en temperen, afhankelijk van de vereisten en de kwaliteit
-
Typische wanddikte / lengtes: gemeenschappelijke waarden (bv. wanddikte vanaf ~ 0,5 mm en hoger, standaardlengtes typisch voor elke fabrikant)
Chemische samenstelling (typische/standaardgrenzen)
| Staalklasse | C (wt %) | Si (max) | Mn (bereik) | P (max) | S (max) |
|---|---|---|---|---|---|
| 28Mn6 (1.1170) | 0.25 ¢ 0.32 | ≤ 0.40 | 1.30 1.65 | ≤ 0.035 | ≤ 0.035 |
| C35E (NL) | - 0!32 | - 0!40 | - 0,80 ‰ 1.20 | - 0!025 | - 0!025 |
| E235 (serie EN 10305) | ~ 0,17 (maximaal) | - 0!35 | ~1,20 (maximaal) | - 0!025 | - 0!025 |
| E355 (serie EN 10305) | ~ 0,22 (maximaal) | - 0!55 | - Eén.60 | - 0!025 | - 0!025 |
| E420 (serie EN 10305) | ~ 0,16 (maximaal) | - 0!50 | - Eén.70 | - 0!025 | - 0!025 |
Mechanische eigenschappen
| Graad / conditie | Vermogensterkte (Rp0,2) (MPa) | Tensile sterkte (Rm) (MPa) | Verlenging A5 (%) | Vermindering van gebied Z (%) | Inhoudsinslag (ISO-V) J |
|---|---|---|---|---|---|
| 28Mn6(Normaliseerd) | 345 (≤ 16 mm) | ≥ 630 | ≥ 17 % | — | — |
| 28Mn6(Geklemd en getemperd) | ~590 | 800 ¥950 | ≥ 13 | ~ 40 | Min 35 J |
| C35E (typisch structuraal staal) | ~ 215 ¢ 300 ( varieert naargelang de toestand) | ~ 400 ¢ 600 | ~15 ¢20 | — | — |
| E235 (zoals aangegeven in EN 10305) | ~ 315 | ~ 390 | ~ 25 | — | — |
| E355 (EN 10305) | ~ 355 | ~490 ¢ 630 | ~ 22 | — | — |
| E420 (EN 10305) | ~420 | ~540 ¢630 | ~ 22 | — | — |
Hoofdkenmerken
-
Precieze dimensiebeheersing: na het lassen wordt het buisje in koude grootte (verminderd) tot nauwe toleranties in buitendiameter, wanddikte, rechte vorm en afgeronde vorm volgens EN 10305-3.
-
Goede mechanische sterkte: 28Mn6 kan een matige tot hoge sterkte leveren, vooral bij warmtebehandeling.
-
Goede vormbaarheid: onder zachtere omstandigheden kan het koud gevormd, gebogen of geflansd worden.
-
Lasbaarheid: aanvaardbare lasbaarheid, hoewel bij de verwerking en eventuele na-sweisbehandeling voorzichtigheid moet worden betracht.
-
Oppervlakte kwaliteit: de norm vereist een gedefinieerde maximale oppervlaktebuigzaamheid om compatibiliteit in precisie toepassingen te garanderen.
-
Verscheidenheid in warmtebehandeling: het ondersteunt het normaliseren, afdoen en temperen, gloeien en biedt flexibiliteit bij het aanpassen van eigenschappen.
Naleving / toepasselijke normen
-
EN 10305-3:2023- staalbuizen voor precisie toepassingen, technische leveringsvoorwaarden voor koudgesolde buizen.
-
Eerdere versies:EN 10305-3:2016 / 2010 / 2002
-
De buis moet ook voldoen aan algemene normen voor de levering van staalproducten en referentienormen zoals EN 10020, EN 10021, EN 10027, EN 10204, EN 10266,en testnormen zoals EN 10246-3 (wrought current testing of tubes).
-
De norm is van toepassing op buitendiameter ≤ 193,7 mm (voor cirkelvormige doorsnede) en kan ook worden uitgebreid tot vierkante/ rechthoekige buizen.
Toepassingsgebieden
Brede toepassingsgebieden
Deze buis is geschikt voornauwkeurige structurele, mechanische en montage-gebruikIn de sectoren autosystemen, machines, meubelramen, mechanische instrumenten en assemblagestukken.
Specifieke gebruiksgevallen
| Toepassingsgebied | Typisch gebruik van 28Mn6 koudgesolde buizen |
|---|---|
| Automobiele en voertuigframes | Vervaardiging waarbij de waarde van alle gebruikte materialen niet meer bedraagt dan de waarde van alle gebruikte materialen |
| Mechanische apparatuur / Automatisering | met een breedte van niet meer dan 50 mm |
| Meubels en armaturen | Slank, hoogsterk frame-onderdelen of -ondersteuningen |
| Vervoer- en hanteringssystemen | met een breedte van niet meer dan 50 mm |
| Instrumenten / laboratoriumapparatuur | Buizen, schachten, buizen waarvoor gecontroleerde toleranties vereist zijn |
Q: Bent u een handelsonderneming of een fabrikant?
A: fabrikant, kan ook handelen.
V: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn,of het is 30-40 dagen als de goederen niet op voorraad zijn,
Het hangt af van de hoeveelheid.
V: Levert u monsters? Is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
Wat zijn uw betalingsvoorwaarden?
A: Betaling <=2000USD, 100% vooraf Betaling>=2000USD, 30% T/T vooraf, saldo vóór verzending.
Als u nog meer vragen heeft, kunt u mij gerust contacteren.
-
