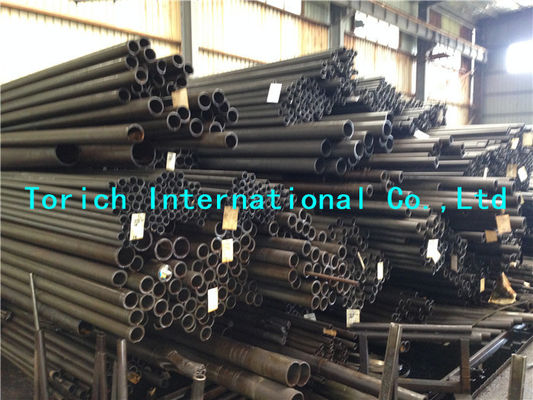

EN10297-1 Naadloze stalen buis met hoge mechanische sterkte en gecontroleerde treksterkte-eigenschappen voor constructieve toepassingen

EN 10297-1 naadloze cirkelvormige stalen buizen zijn ontworpen voor mechanische en algemene technische toepassingen waarbij de sterkte, de dimensionale consistentie, de bewerkbaarheid,en betrouwbare mechanische eigenschappen zijn vereistDe norm heeft betrekking op naadloze buizen van niet-gelegeerd en gelegeerd staal die worden geleverd in bepaalde staalklassen en -voorwaarden.

Voor algemene ingenieursopdrachten zijn E235, E275, E315, E355 en E470 gebruikelijk gespecificeerde structurele kwaliteiten.De minimale sterkte varieert van 235 MPa tot 470 MPa, afhankelijk van de graad en de wanddikte.De buizen kunnen worden geleverd met warm afgewerkte, koud getrokken of koud gewalste buizen, afhankelijk van de vereiste afmetingsnauwkeurigheid, de oppervlakte kwaliteit en het daaropvolgende bewerkingsproces.

In de dimensionale tolerantiestructuur van EN 10297-1 wordt onderscheid gemaakt tussen de buitendiameter en de tolerantie voor de wanddikte.met een wandtolerantie voor grotere afmetingen die wordt beïnvloed door de verhouding tussen wanddikte en diameter.

• Hoge mechanische sterkte:Voor wanddiktes tot 16 mm zijn typische minimumopbrengststerkte 235 MPa voor E235, 275 MPa voor E275,315 MPa voor E315, 355 MPa voor E355 en 470 MPa voor E470.
• Gecontroleerde trekkracht:Voor wanddiktes tot 16 mm bedragen de minimale treksterktewaarden ongeveer 360 MPa voor E235, 410 MPa voor E275, 450 MPa voor E315, 490 MPa voor E355 en 650 MPa voor E470.Met een hogere sterkte kunnen ontwerpers het gewicht van de sectie verlagen wanneer de ontwerpberekeningen en de toepasselijke technische vereisten dit toelaten..
• Mechanische eigenschappen afhankelijk van de wanddikte:Mechanische eigenschappen worden niet voor elke buisdimensie weergegeven door één waarde.E355 heeft een minimale slagsterkte van 355 MPa bij T ≤ 16 mm, 345 MPa bij > 16-40 mm, 335 MPa bij > 40-65 mm, 315 MPa bij > 65-80 mm en 295 MPa bij > 80-100 mm.
• geschikt voor ingenieursonderdelen:Een naadloze constructie elimineert de longitudinale lasnaad in verband met gelaste buizen.of lokale materiaalverwijdering.
• Meerdere sterkte graden van één standaard familie:Met de E-serie kunnen ingenieurs materiaal selecteren op basis van de vereiste sterkte in plaats van voor alle toepassingen één staalklasse te gebruiken.E235 en E275 zijn geschikt voor onderdelen met een matige sterkte, terwijl E355 en E470 een hogere mechanische sterkte bieden.

Bij de aankoop van mechanische buizen wordt vaak gevraagd of de bestelde OD en wanddikte voldoende machinaal vermogen laten zonder dat er te veel materiaalverspilling ontstaat.De productie kan dus worden gecontroleerd op basis van de tekening van het eindonderdeel in plaats van alleen op basis van een nominale buisgrootte.. OD, ID, wanddikte, ovaliteit, rechtheid en snijlengte kunnen in de aankoopspecificatie worden opgenomen.OD- en wandtoleranties worden geselecteerd op basis van de buisdiameter en de T/D-verhoudingVoor koudgetrokken of bewerkte buizen kunnen, indien technisch haalbaar, nauwere afmetingen worden besproken.

Een staalkwaliteit alleen is niet voldoende voor technische aanbestedingen. De mechanische eigenschappen kunnen afhangen van de wanddikte en de leveringsconditie.de aankoopspecificatie moet de volledige combinatie van EN 10297-1-klasse vermelden;Bijvoorbeeld kan E235-E355 worden geleverd in +AR- of +N-omstandigheden, afhankelijk van de vereisten,terwijl E470 meestal wordt geassocieerd met de +AR-leveringsvoorwaarde in standaard eigenschappentabellenDit voorkomt het vergelijken van materiaalcertificaten alleen op basis van de naam van het staal, zonder rekening te houden met de leveringstoestand.

De professionele afnemers moeten gewoonlijk bevestigen of de geleverde buis overeenkomt met de bestelde kwaliteit in plaats van alleen een generieke materiaalbenaming te ontvangen.trekkracht, afmetingen, productie-identificatie en inspectieresultaten kunnen dus worden afgestemd op de bestelde hitte of productiepartij.De inspectiedocumentatie moet worden gespecificeerd in het onderzoekstadium wanneer materiaaltraceerbaarheid vereist isDit is vooral belangrijk voor E470, dat naast de C-Si-Mn chemie microlegeringselementen zoals V en Nb heeft gecontroleerd.

Deze normen hebben betrekking op soortgelijke productcategorieën, maar zijn niet automatisch uitwisselbaar.en leveringsvoorwaarden moeten individueel worden gecontroleerd vóór vervanging.

EN 10297-1 naadloos cirkelvormig stalen buisje kan worden gebruikt als starthol materiaal voor de vervaardiging van een bouwmachine draaibank.De buis wordt gesneden tot de vereiste lege lengte en vervolgens gedraaid en geboord tot de definitieve OD- en ID-afmetingenEen geschikte kwaliteit, zoals E355, kan de vereiste sterkte bieden voor de bewerkte busken, terwijl een naadloze constructie een uniform materiaal rond de omtrek voor bewerking biedt.De definitieve kwaliteitskeuze moet gebaseerd zijn op de componentbelasting., bewerkingsmogelijkheid, warmtebehandeling en technische tekening.

In de onderstaande tabel worden representatieve chemische grenswaarden van EN 10297-1 voor vijf algemeen gespecificeerde soorten van de E-serie weergegeven.

De mechanische eigenschappen variëren afhankelijk van de wanddikte.De volgende waarden zijn de minimumvereisten die zijn gerapporteerd voor naadloze buizen van de EN 10297-1-serie E.ReH is de minimale treksterkte en Rm de minimale treksterkteL en T hebben betrekking op de longitudinale en de transversale verlenging.

Voor dikkere secties neemt de minimale slijtvastheid af naargelang van het door de norm gespecificeerde diktebereik.
