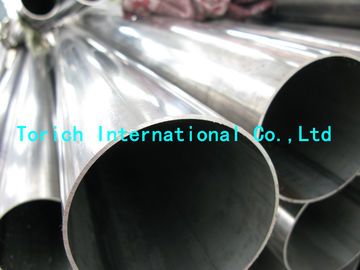

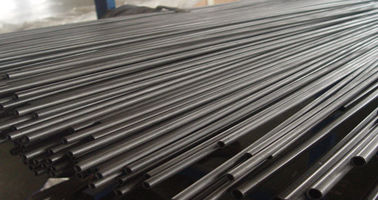

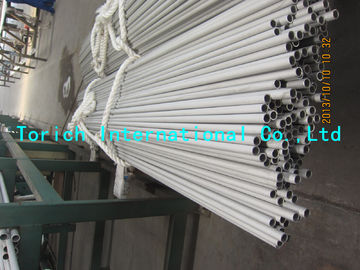

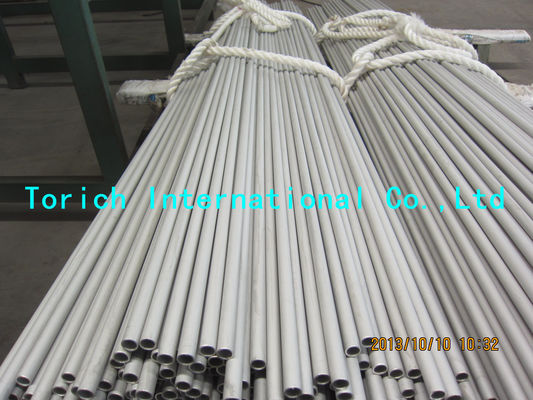

Naadloze en gelaste stalen buizen voor automobiel-, mechanische en algemene technische doeleinden
Deel 8: Specifieke voorschriften voor langschalig gelaste buizen van roestvrij staal
Vervaardigingsmethode:
De buizen zijn vervaardigd van plat gewalste banden, langszij over de aangrenzende randen gelast, zonder toevoeging van vulstof.
Leveringvoorwaarde:
a) Als gelast en in afmetingen: KM
b) Gespannen en afgemeten (volledig verzacht): GKW(S)
c) Gelast en gemeten (volledig verzacht) (inclusief afschalen): GZF(S)
d) Koud afgewerkt (volledig verzacht): GBK
e) Koud afgewerkt ((volledig verzacht) (inclusief afschalen): GZF ((S))
Staalklasse en chemische samenstelling:
Opmerking: Speciaal staal is ook beschikbaar op verzoek van de klant
| Mechanische eigenschappen |
| Aanwijzing | BS 1449-2:
gelijkwaardig | KM (gesweisd) | GKM(S),GZF(S) ((gespannen en volledig verzacht) | GBK (S),en GZF(S) ((koud afgewerkt, volledig verzacht) |
| Ik ben terug. | Rm min. | Een minuutje. | Ik ben terug. | Rm min. | Een minuutje. | Ik ben terug. | Rm min. | Een minuutje. |
| N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % |
| LW 12b | | 300 | 400 | 10 | _ | _ | _ | _ | _ | _ |
| LW 19b | 409S19 | 300 | 400 | 10 | 200 | 350 | 20 | _ | _ | _ |
| LW 20 | 304S11 | 420 | 520 | 25 | 185 | 480 | 30 | _ | _ | _ |
| LWCF 20 | | | | | | | | 185 | 480 | 30 |
| LW 21 | 304S15 | 450 | 560 | 25 | 210 | 510 | 30 | _ | _ | _ |
| LWCF 21 | | | | | | | | 210 | 510 | 30 |
| LW 22 | 316S13 | 420 | 520 | 25 | 185 | 480 | 30 | _ | _ | _ |
| LWCF 22 | | | | | | | | 185 | 480 | 30 |
| LW 23 | 316S33 | 450 | 560 | 25 | 210 | 510 | 30 | _ | _ | _ |
| LWCF 23 | | | | | | | | 210 | 510 | 30 |
| LW 24 | 321S31 | 450 | 560 | 25 | 210 | 510 | 30 | _ | _ | _ |
| LWCF 24 | | | | | | | | 210 | 510 | 30 |
| Tolerantie op gespecificeerde snijlengtes |
| Specifieke snijlengte | Tolerantie |
| Ik ben klaar. | tot en met |
| mm | mm | mm |
| | 500 | + | 2 |
| | | - | 0 |
| 500 | 2000 | + | 3 |
| | | - | 0 |
| 2000 | 5000 | + | 5 |
| | | - | 0 |
| 5000 | 7000 | + | 10 |
| | | - | 0 |
| 7000 | - Ja. | in overleg |
| OPMERKING Meer nauwkeurige toleranties kunnen worden verkregen door overeenkomst tussen de koper en de fabrikant. |
BS6323 Specificaties voor
Naadloze en gelaste stalen buizen voor automobiel-, mechanische en algemene technische doeleinden
BS 6323-1 Deel 1: Algemene eisen
BS 6323-2 Deel 2: Specifieke voorschriften voor warmgeweld staal
BS 6323-3 Deel 3: Specifieke voorschriften voor warm afgewerkte naadloze stalen buizen
BS 6323-4 Deel 4: Specifieke voorschriften voor koud afgewerkte naadloze stalen buizen
BS 6323-5 Deel 5: Specifieke eisen voor elektrische weerstandsgeweld, met inbegrip van inductiegeweld staal
tubes
BS 6323-6 Deel 6: Specifieke eisen voor koud afgewerkte elektrische weerstand, gesweisd met inbegrip van inductie
gesoldeerde stalen buizen
BS 6323-7 Deel 7: Specifieke voorschriften voor ondergedompelde booggesweisde stalen buizen
BS 6323-8 Deel 8: Specifieke voorschriften voor langschalig gelaste buizen van roestvrij staal
