Niet van het de Legeringslassen van ASME B16.5 het Koolstofstaal van de de Halsflens
Productdetails
De de Halsflens van het Koolstofstaallassen
,legeert niet de Flens van de Lassenhals
,van de de Lashals van ASME B16.5 de Pijpflenzen
ASME B16.5 Lashalsflens
De ASME B16.5-sweishalsflens moet voorzien zijn van een gesneden vierkant als de wanddikte minder dan 5 mm is, en van een vlakke scheef als de wanddikte van 5 mm tot en met 22 mm is,of samengestelde schommelende kant wanneer de wanddikte groter is dan 22 mm. De einden van de stuitlassen moeten volgens de voorschriften van ASME B16 worden bewerkt.25De afmetingen en toleranties van de gewone en de samengestelde beugel zijn in de onderstaande twee tekeningen geïllustreerd.de wanddikte t moet voldoen aan de wanddikte van de aangrenzende buis; aan de bovenkant van de scheef wordt een wortelvlak met een breedte f van 2 mm bewerk met een tolerantie van ±1 mm.
Afmetingen:ANSI-flangen, ASME-flangen, BS-flangen, DIN-flangen, EN 1092-1-flangen enz.
Normen:ANSI B16.5, ANSI B16.47 reeks A & B, MSS SP44, ASA, API-605, AWWA, aangepaste tekeningen
Klasse:150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs, DIN Standard ND-6,10, 16, 25, 40 enz.
Grootte:1/8" NB tot 48" NB.
Flanke-geveltype:Flat Face (FF), Raised Face (RF), Ring Type Joint (RTJ)
EN 1092-1type 01, EN 1092-1 type 02, EN 1092-1 type 05, EN 1092-1 type 11 Flens
DIN:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
ANSI:ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
BS:BS4504, BS4504, BS1560, BS10
Afmetingen en gewichten
| Grootte | D | T | G | t |
|---|---|---|---|---|
| Een halve inch. | 95 | 14.3 | 34.9 | 7.0 |
| 3/4 inch. | 115 | 15.9 | 42.9 | 7.0 |
| 1 " | 125 | 17.5 | 50.8 | 7.0 |
| 1-1/4" | 135 | 20.7 | 63.5 | 7.0 |
| 1-1/2" | 155 | 22.3 | 73.0 | 7.0 |
| 2 " | 165 | 25.4 | 92.1 | 7.0 |
| 2 1/2 inch. | 190 | 28.6 | 104.8 | 7.0 |
| 3 cm | 210 | 31.8 | 127.0 | 7.0 |
| 3 1/2" | 230 | 35.0 | 139.7 | 7.0 |
| 4" | 275 | 38.1 | 157.2 | 7.0 |
| 5" | 330 | 44.5 | 185.7 | 7.0 |
| 6" | 355 | 47.7 | 215.9 | 7.0 |
| 8" | 420 | 55.6 | 269.9 | 7.0 |
| 10" | 510 | 63.5 | 323.8 | 7.0 |
| 12" | 560 | 66.7 | 381.0 | 7.0 |
| 14" | 605 | 69.9 | 412.8 | 7.0 |
| 16" | 685 | 76.2 | 469.9 | 7.0 |
| 18" | 745 | 82.6 | 533.4 | 7.0 |
| 20" | 815 | 88.9 | 584.2 | 7.0 |
| 22" | 870 | 95.2 | 641.4 | 7.0 |
| 24" | 940 | 101.6 | 692.2 | 7.0 |

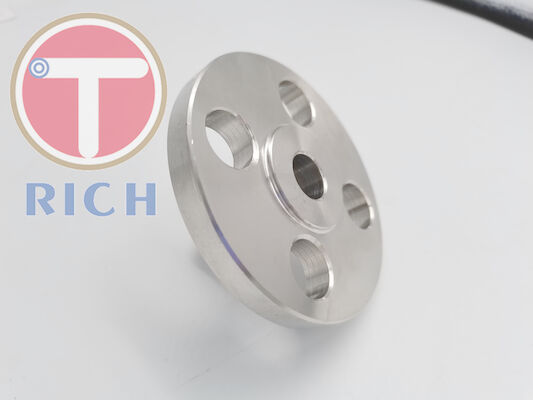

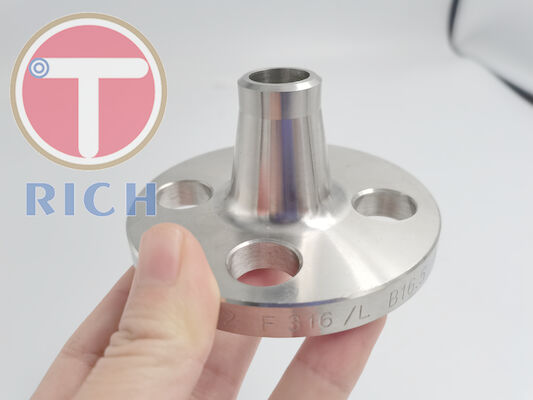

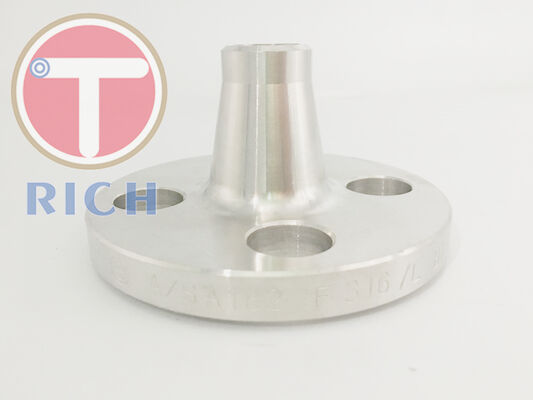

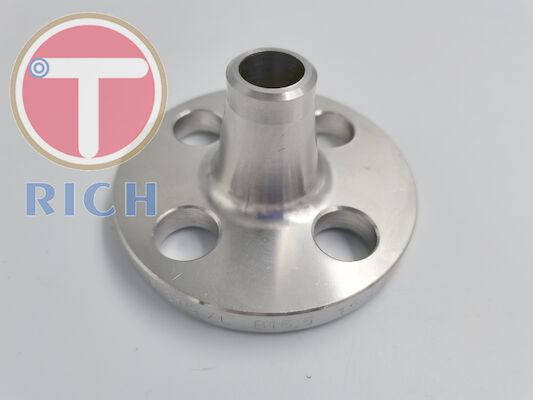

Foto's van het product:
Maatschappelijke Inleiding:
Verpakking en levering:
Veelgestelde vragen:
V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een professionele fabrikant van stalen buizen.
V: Hoe lang is uw levertijd?
A: Over het algemeen duurt het 7-14 dagen als de goederen op voorraad zijn of 30-60 dagen als er geen voorraad is, dit hangt vooral af van de hoeveelheid.
Q: Biedt u gratis monsters?
A: Ja.We kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
V: Wat zijn uw betalingsvoorwaarden?
A:Betaling <=1000USD, 100% vooraf Betaling>=1000USD, 30% T/T vooraf, saldo voor verzending.
Als u nog meer vragen heeft, kunt u ons gerust contacteren.
-
