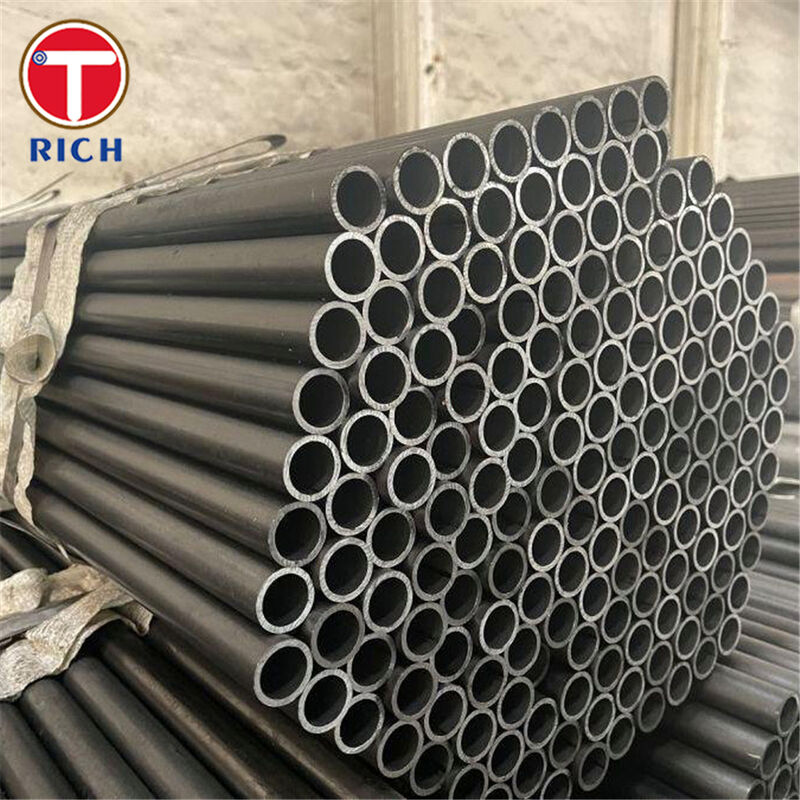

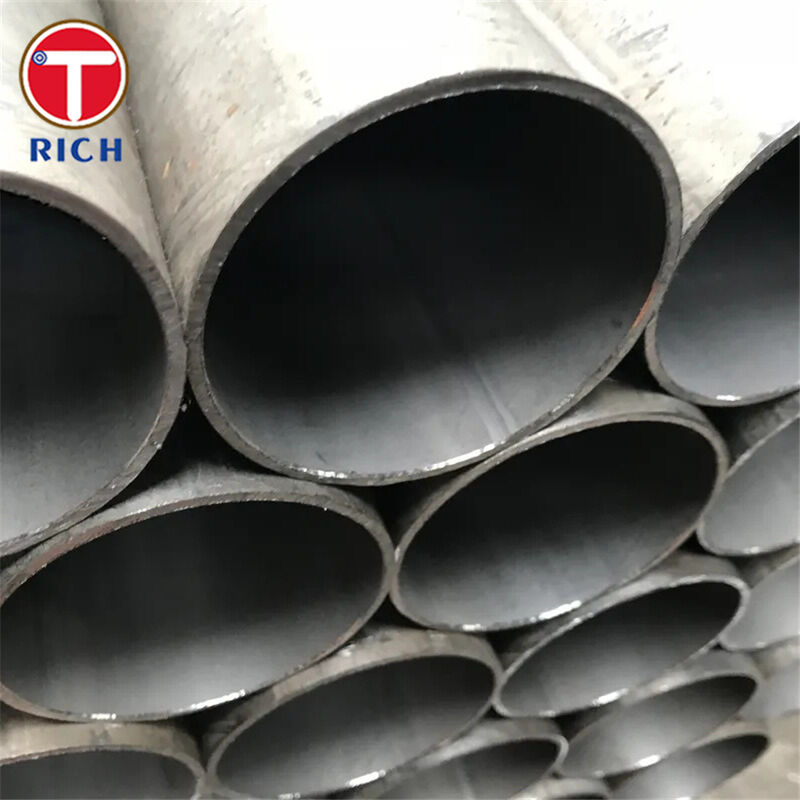

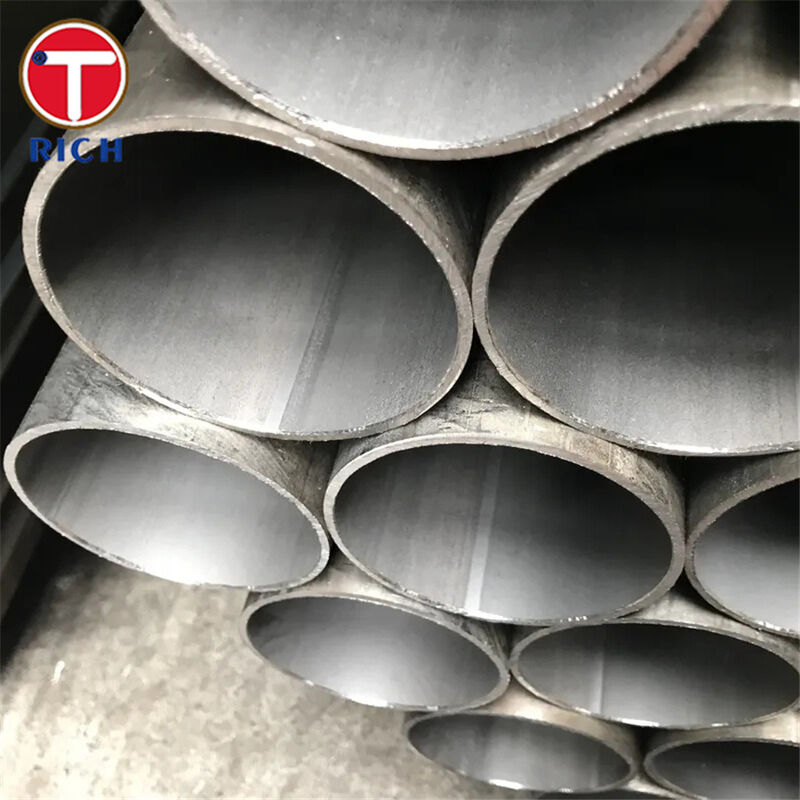

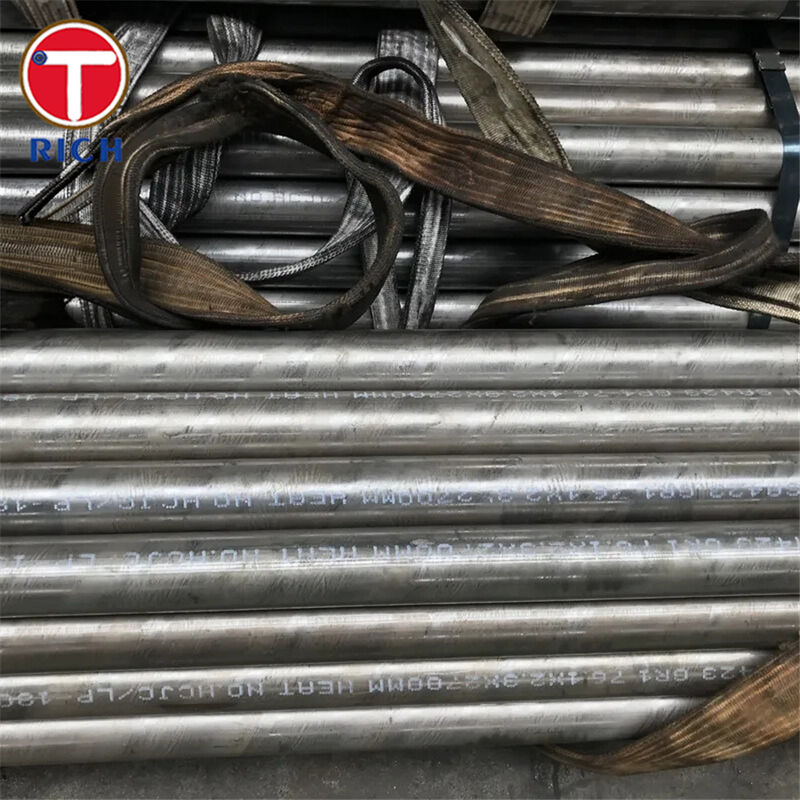

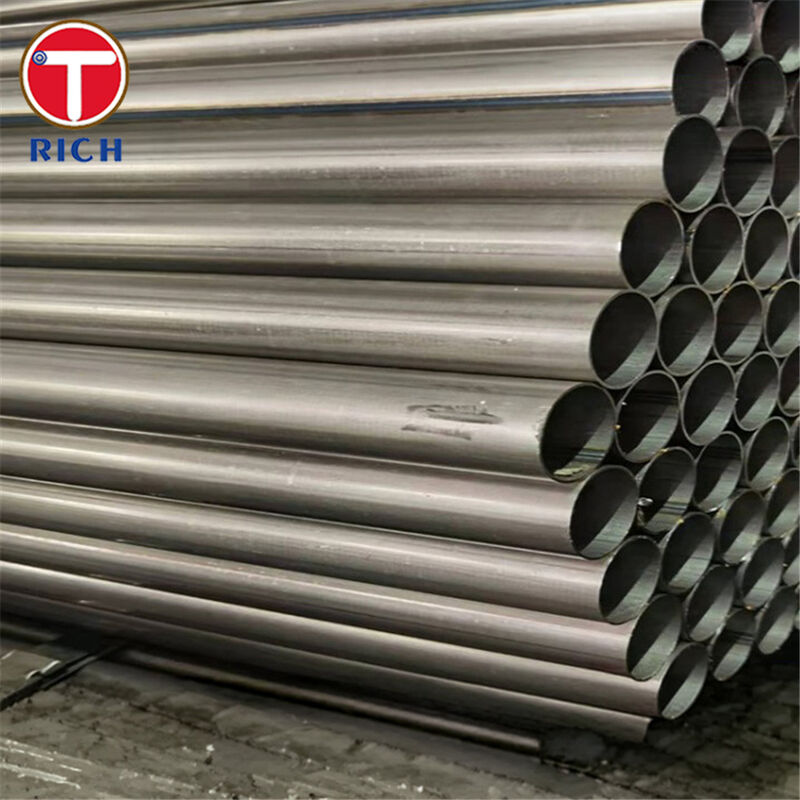

ASTM A513 DOM Stalen Buis ERW Koudgetrokken Precisie Stalen Buis
ASTM A513 DOM stalen buis is een precisie mechanisch buisproduct gemaakt door strip te vormen tot ERW buis, te lassen en vervolgens koud te trekken over een mandrel om de maatnauwkeurigheid, oppervlakteconsistentie, concentriciteit en mechanische prestaties te verbeteren. ASTM A513 omvat ERW koolstof- en legeringstalen mechanische buizen in ronde, vierkante, rechthoekige en speciale vormen, terwijl Type 5 DOM buizen veel worden gekozen waar een nauwere OD/ID-regeling, een schoner intern oppervlak en een consistentere wandverdeling vereist zijn.
Specificaties
| Item |
Beschrijving |
| Productnaam |
ASTM A513 DOM Stalen Buis / ERW Koudgetrokken Precisie Stalen Buis |
| Productieroute |
Stalen spoel inspectie -> snijden -> ERW vormen en lassen -> koud trekken over mandrel -> richten -> NDT en vormingstests |
| Materiaal |
Mechanische buis van koolstofstaal |
| Gangbare Kwaliteiten |
1008, 1010, 1015, 1018, 1020, 1026; kwaliteiten op verzoek van de klant kunnen worden beoordeeld aan de hand van de chemische samenstellingsbereiken van ASTM A513 |
| Norm |
ASTM A513 / ASTM A513M, voornamelijk Type 5 DOM voor precisie mechanische buizen |
| Buitendiameter |
Typische projectmaten uit uw aanvraag: 20 mm, 22 mm, 25 mm; bredere productie kan worden aangepast aan de capaciteit van de fabriek |
| Wanddikte |
Typische projectmaten: 1,0 / 1,2 / 1,5 / 1,8 / 2,0 / 2,2 / 2,5 mm |
| Lengte |
1-12 m, aanpasbaar |
| OD Tolerantie |
Voor ASTM A513 Type 5 DOM zijn typische OD-tolerantievoorbeelden uit een industriële tolerantieblad +0,004/−0,005 inch bij 0,499 inch OD, +0,005/−0,005 inch bij 0,500-1,699 inch OD, en +0,006/−0,006 inch bij 1,700-2,099 inch OD. |
| Wand Tolerantie |
DOM wandtolerantie is afhankelijk van de OD en wandcombinatie; representatieve waarden in de gepubliceerde A513 Type 5 DOM tabel liggen vaak in het bereik van ±0,002 tot ±0,015 inch over de vermelde combinaties. |
| Rechtheid |
ASTM A513 Type 5 DOM tolerantieblad toont 1/32 inch per 3 voet. |
| Oppervlakteconditie |
Gladde OD, verbeterde ID-afwerking na koud trekken; geschikt voor bewerken, buigen en mechanische montage |
| Warmtebehandeling |
As-drawn of spanningsontlaste DOM; andere condities onderhevig aan orderovereenkomst |
| Inspectie |
UT, ECT, flare test, flattening test; aanvullende dimensionale en visuele inspectie beschikbaar |
Belangrijkste Kenmerken
Koud getrokken uit ERW moederbuis
De DOM-route begint met ERW-buizen en trekt vervolgens de buis over een mandrel, wat de concentriciteit en wanduniformiteit verbetert in vergelijking met basale, gelaste buizen.
Nauwkeurigere dimensionale controle
Gepubliceerde ASTM A513 Type 5 DOM tolerantiebladen tonen OD-controle tot +0,004/ −0,005 inch in kleinere maatbereiken, met gegradueerde tolerantiebanden per diameter.
Stabiele mechanische prestaties in DOM spanningsontlaste conditie
Bijvoorbeeld, ASTM A513 Grade 1020 in DOM spanningsontlaste conditie wordt vermeld met ≥ 450 MPa treksterkte, ≥380 MPa vloeigrens, en ≥10% rek; Grade 1026 wordt vermeld met ≥ 515 MPa treksterkte, ≥460 MPa vloeigrens, en ≥10% rek.
Verificatie voorbij uiterlijk
Wervelstroomonderzoek wordt gebruikt om putjes, holtes, insluitsels, scheuren en abrupte dimensionale variaties in ferromagnetische buizen te detecteren, terwijl flattening tests worden gebruikt om de ductiliteit en lasintegriteit te evalueren.
Onze Voordelen
Koperszorg: Is de laszone nog steeds een risicopunt na koud trekken?
Ons proces begint met gecontroleerde ERW-buisproductie en gebruikt vervolgens koud trekken om de geometrie en oppervlaktekwaliteit te verfijnen. Voor kwaliteitsvrijgave kunnen we UT/ECT combineren met flare- en flattening tests, die direct ingaan op lasintegriteit en buisductiliteitsproblemen. Wervelstroomtesten is specifiek bedoeld om discontinuïteiten zoals putjes, holtes, insluitsels, scheuren of abrupte dimensionale variaties te lokaliseren, en flattening testen is een standaardmanier om lasgerelateerde defecten in buizen aan te tonen.
Koperszorg: Kan de buis echte precisie behouden voor bewerkings- of bushing-type onderdelen?
DOM-buizen worden gekozen omdat de koud-getrokken-over-mandrel route concentriciteit, wanduniformiteit, OD/ID-consistentie en oppervlakteconditie verbetert. Daarom wordt DOM vaak verkozen boven gewone ERW-buizen wanneer het onderdeel wordt bewerkt, geslepen, uitgerekt of gemonteerd met een gecontroleerde passing.
Koperszorg: Kan de leverancier werkelijke projectmaten leveren in plaats van alleen catalogusmaten?
Uw gevraagde metrische combinaties zoals 20 ×1,0/1,2/1,5/1,8/2,0 mm, 22 ×1,5/1,8/2,0/2,2/2,5 mm, en 25 ×1,0/1,2/1,5/1,8/2,0/2,2 mm passen bij de praktische inkooplogica van precisie mechanische buizen. Met ASTM A513 dat ronde en speciale mechanische buizen omvat, kan projectlevering worden georganiseerd rond gespecificeerde OD, wanddikte, snijlengte en testpakket in plaats van generieke voorraad-alleen levering.
Toepasselijke Normen
- ASTM: ASTM A513/A513M -- ERW koolstof- en legeringstalen mechanische buizen; primaire norm voor dit product.
- EN: EN 10305-3 -- gelaste koud gesneden stalen buizen voor precisietoepassingen; dichtstbijzijnde Europese precisie-gelaste buis kader.
- JIS: JIS G3445 -- koolstofstalen buizen voor mechanische/structurele machineonderdelen; veelgebruikte Japanse referentie voor mechanische buizen.
- GOST: GOST 32678-2014 -- naadloze en gelaste koudvervormde stalen buizen voor algemene doeleinden; relevant Russisch kader voor levering van koudvervormde gelaste buizen.
- GB: Voor Chinese inkoopcommunicatie worden vergelijkbare precisie-mechanische discussies vaak afgestemd op overeengekomen dimensionale en inspectievereisten in plaats van een perfecte één-op-één GB-substituut; projectvereisten moeten worden bevestigd op de PO en het inspectieplan.
Toepassingsgebied
Automotive schokdemper cilinderbuis
Dit product is zeer geschikt voor schokdemper cilinder toepassingen omdat het onderdeel profiteert van goede concentriciteit, stabiele wanddikte, glad intern oppervlak en betrouwbare mechanische sterkte na koud trekken.
Tabel Chemische Samenstelling
| Kwaliteit |
C |
Mn |
P |
S |
| 1008 |
≤0,10 |
≤0,50 |
≤0,035 |
≤0,035 |
| 1010 |
0,08-0,13 |
0,30-0,60 |
≤0,035 |
≤0,035 |
| 1015 |
0,13-0,18 |
0,30-0,60 |
≤0,035 |
≤0,035 |
| 1020 |
0,18-0,23 |
0,30-0,60 |
≤0,035 |
≤0,035 |
| 1026 |
0,22-0,28 |
0,60-0,90 |
≤0,035 |
≤0,035 |
Tabel Mechanische Eigenschappen
| Kwaliteit |
Treksterkte |
Vloeigrens |
Rek |
Hardheid |
| 1008 |
≥380 MPa |
≥310 MPa |
≥12% |
≥RB 68 |
| 1010 |
≥380 MPa |
≥310 MPa |
≥12% |
≥RB 68 |
| 1015 |
≥415 MPa |
≥345 MPa |
≥12% |
≥RB 72 |
| 1020 |
≥450 MPa |
≥380 MPa |
≥10% |
≥RB 75 |
| 1026 |
≥515 MPa |
≥460 MPa |
≥10% |
≥RB 80 |
Veelgestelde Vragen
V: Bent u een handelsonderneming of fabrikant?
A: fabrikant, kan ook handel drijven.
V: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn, of 30-40 dagen als de goederen niet op voorraad zijn, afhankelijk van de hoeveelheid.
V: Levert u monsters? is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar we moeten de vrachtkosten betalen.
V: Wat zijn uw betalingsvoorwaarden?
A: Betaling=2000USD, 30% T/T vooraf, saldo voor verzending. Als u nog een vraag heeft, neem dan gerust contact met mij op.
