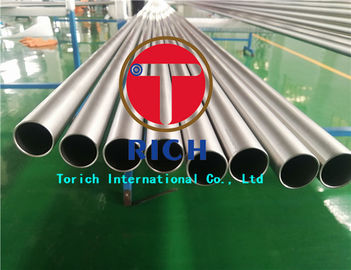

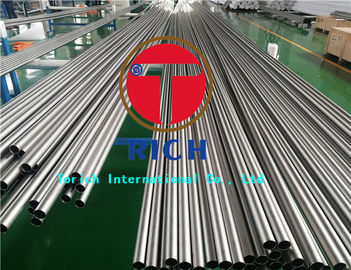

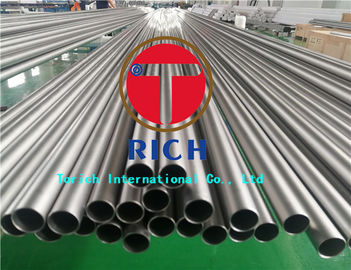

ASTM B338 Gr2 Naadloze Titanium Buis met 0,3-5 mm Wanddikte voor Warmtewisselaar Toepassingen

ASTM B338 naadloze titaniumbuizen van klasse 2 (UNS R50400) zijn vervaardigd van commercieel zuiver titanium voor warmtewisselaars en condensatoren die in corrosieve omgevingen werken,met name koelsystemen met zeewater en chlorideDe buizen, die worden geproduceerd door koudwalsen of koud trekken zonder een longitudinale lasnaad, bieden corrosiebestandheid, dimensionale consistentie en betrouwbare mechanische eigenschappen.

Klasse 2 titanium biedt een minimale treksterkte van 345 MPa, een minimale opbrengststerkte van 275 MPa en een minimale verlenging van 20% in de gegalveerde toestand.Verkrijgbaar in buitendiameters van 6 tot 65 mm en wanddiktes van 0.3 tot 5 mm, naadloze titaniumbuizen kunnen worden geleverd in aangepaste lengtes en oppervlakteafwerkingen om te voldoen aan de productievereisten van warmtewisselaars.

De gemeenschappelijke afmetingen zijn 19 × 1,2 mm en 19 × 1,5 mm, samen met aangepaste buisgroottes met buitendiameter van 25,4 mm, 32 mm en 38 mm.Beschikbare combinaties van diameter en wanddikte zijn afhankelijk van de haalbaarheid van de productie.

ASTM B338 specificeert verschillende toleranties voor de buitendiameter, afhankelijk van de buisgrootte:

Voor tubes met een minimumwand is een andere wandtolerantie toegestaan.Strenger toleranties kunnen worden beoordeeld aan de hand van de tekeningen van de klant en de fabricagevereisten.

Titanium van graad 2 vormt een stabiele titanium-oxidefilm die uitstekende weerstand biedt tegen algemene corrosie en pitting in zeewater.Dit maakt het geschikt voor warmtewisselaar buizen blootgesteld aan chloorrijk koelwater.

De corrosieprestaties zijn afhankelijk van de bedrijfsomgeving: verhoogde temperaturen, zuurstofgebrekende spleten en bepaalde reductiezuren vereisen een aanvullende beoordeling van de materiaalcompatibiliteit.Klassen 7 en 12 kunnen een betere weerstand bieden onder moeilijker omstandigheden.

ASTM B338 Titaniumbuizen van klasse 2 hebben een gespecificeerde minimale treksterkte van 345 MPa en een minimale verlenging van 20% in gegalveerde toestand.

Voor de afmetingen van de in aanmerking komende buizen bepaalt ASTM B338 ook een uitbreiding van de binnendiameter van minimaal 20% tijdens de brandtest.Deze eigenschap is van belang bij de beoordeling van de uitbreiding van het eind van de buis en van de mechanische verbindingen..

Titanium van klasse 2 heeft een dichtheid van ongeveer 4,51 g/cm3, ongeveer 44% lager dan typisch roestvrij staal.

De representatieve fysische eigenschappen omvatten een elastische modulus van ongeveer 103 ∼105 GPa en een warmtegeleidbaarheid die bij kamertemperatuur gewoonlijk rond de 16 ∼22 W/m·K wordt gemeld.afhankelijk van de materiële gegevensbronDeze waarden zijn eerder indicatieve technische eigenschappen dan ASTM B338 aanvaardingsgrenswaarden.

De combinatie van corrosiebestandheid en lage dichtheid maakt titanium geschikt voor dunwandige warmteoverdrachtbuizen waar materiaalduurzaamheid en apparatuurgewicht belangrijk zijn.

Een veel voorkomende zorg bij de productie van warmtewisselaars is of de geleverde buizen consistent in de gaten van de buizenplaat passen.

Overmatige variatie van de buitendiameter, ovaliteit of inconsistente wanddikte kunnen problemen veroorzaken bij het inbrengen van de buis en de mechanische uitbreiding.

TORICH ondersteunt dimensionale inspectie van buitendiameter, wanddikte en rechte vorm volgens ASTM B338 en overeengekomen tekenvereisten.Aanpassingsdimensionale toleranties kunnen vóór de productie worden herzien om de risico's op montage en uitbreiding van het buis-einde te verminderen.

Titaniumsoorten verschillen qua zuurstofgehalte, legeringselementen en mechanische eigenschappen.

TORICH ondersteunt traceerbaarheid van warmtecijfers en materiaalinspectiedocumentatie met betrekking tot chemische samenstelling en mechanische testresultaten.

Voor titanium van klasse 2 wordt bijzondere aandacht besteed aan de grenswaarden voor zuurstof, ijzer, koolstof, stikstof en waterstof.

Kleine oppervlaktefouten of discontinuïteiten kunnen de betrouwbaarheid van dunwandige warmtewisselaars beïnvloeden.

ASTM B338 vereist een ultrasoononderzoek van naadloze buizen, samen met een toepasselijke elektromagnetische, hydrostatische of pneumatische testmethode.

TORICH kan de vereiste inspectiemethoden en aanvaardingscriteria coördineren tijdens de voorbereiding van de bestelling.en beschermende verpakkingen worden ook gecontroleerd volgens de overeengekomen eisen om transportschade en verontreiniging vóór montage tot een minimum te beperken.

• ASTM B338-17 ((2026)):Naadloze en gelaste titanium- en titaniumlegeringsbuizen bestemd voor condensatoren, verdampers en warmtewisselaars.
• ASME SB-338:Bijbehorende ASME-materiaalspecificatie voor titaniumwarmtewisselaarbuizen die worden gebruikt in toepasselijke drukapparatuurprojecten.
• EN 10204:Vereisten voor inspectiedocumenten voor metalen producten, met inbegrip van type 3.1-certificaten.
• GOST 22897-2023:naadloze koudgeformde titanium- en titaniumlegeringsbuizen voor algemene industriële toepassingen.
• JIS H 4632:2018:Naadloze buisjes van titanium en titaniumlegering voor warmtewisselaars.
• GB/T 3625-2007:Titanium- en titaniumlegeringsbuizen voor condensatoren en warmtewisselaars.

Verschillende regionale specificaties hebben afzonderlijke vereisten voor materiaalklassen, afmetingen en testen.

ASTM B338 Grade 2 naadloze titaniumbuizen worden gebruikt in zeewatergekoelde shell-and-tube oppervlaktecondensatoren geïnstalleerd bij kustcentrales.

In deze apparatuur stroomt zeewater door de titaniumbuizen terwijl de uitlaatstoom op de buitenkant condenseert.

Titanium van klasse 2 biedt weerstand tegen corrosie door zeewater, waardoor het risico op verslechtering van de buiswand tijdens langdurige werking wordt verminderd.

Voor de fabrikanten van condensatoren zijn de belangrijkste vereisten consistente buisdimensies voor de buisplaatassemblage, corrosiebestendige interne en externe oppervlakken,en de integriteit van de buizen vóór installatie gecontroleerd.

De uiteindelijke buisgrootte, de wanddikte en de materiaalkwaliteit moeten worden gekozen op basis van de werkdruk van de condensator, de temperatuur, de chemie van zeewater, de ontwerpcode en de verwachte levensduur.

De volgende chemische samenstellingsgrenzen zijn van toepassing op vijf titaniumsoorten die zijn opgenomen in ASTM B338.

Graad 2 is commercieel zuiver titanium met gecontroleerde niveaus van interstitiële elementen.

Klasse 7 bevat palladium, terwijl Klasse 12 molybdeen en nikkel bevat om de corrosiebestendigheid in geselecteerde agressieve omgevingen te verbeteren.

De volgende waarden zijn de gespecificeerde minimale mechanische eigenschappen voor titaniumsoorten in de gegrilde toestand volgens ASTM B338.
