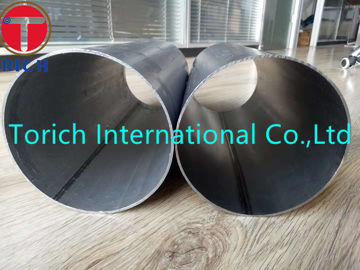

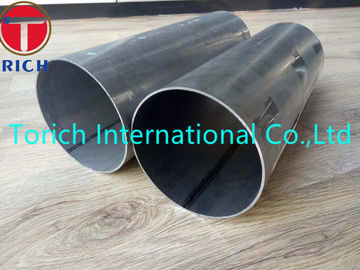

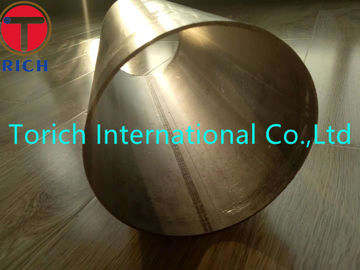

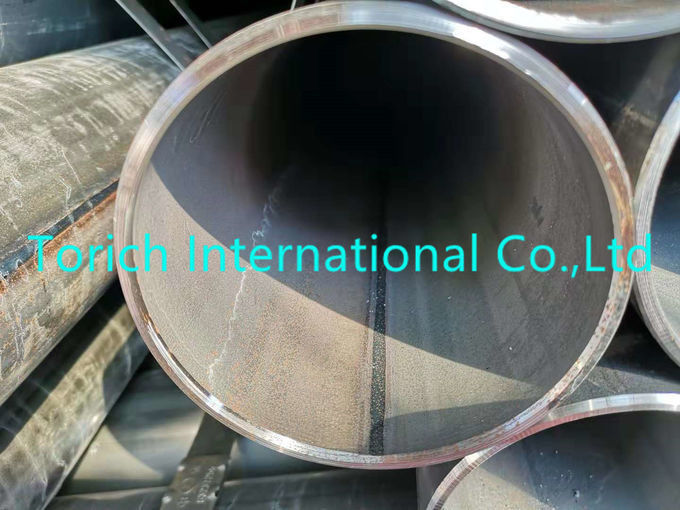

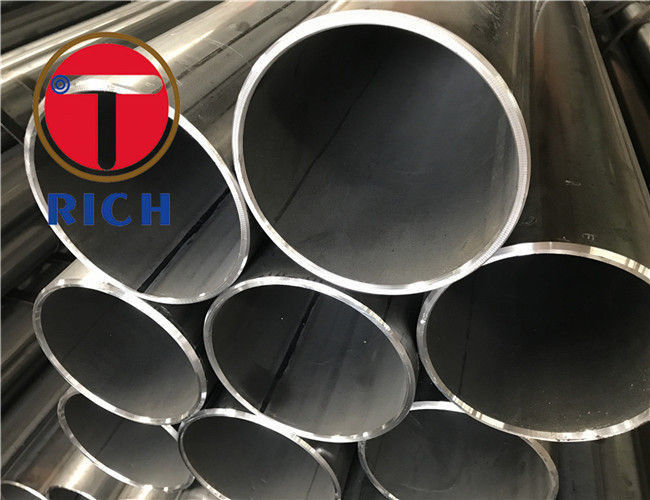

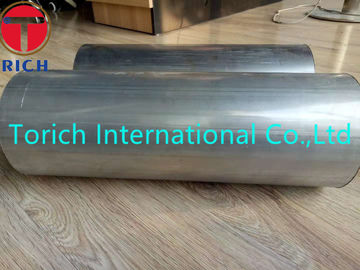

Van het het Koolstofstaal Gelaste Staal van P235TR1 P195TR1 Buis en10217-1 voor Drukdoeleinden

EN10217-1 P235TR1 P195TR1 Koolstofstalen gelaste buis voor drukdoeleinden

EN10217-1 Gelaste stalen buizen voor drukdoeleinden - Technische leveringsvoorwaarden -
Deel 1: Buizen van ongelegeerd staal met gespecificeerde eigenschappen bij kamertemperatuur

Sinds de 2e eeuw is de kwaliteit van lasnaden sterk toegenomen door de snelle ontwikkeling van de productie van stalen rollen van uitstekende kwaliteit, de verbetering van de lastechnologie en de inspectietechnologie. Er zijn meer lasstalen buismaten beschikbaar en deze worden geleidelijk op grote schaal gebruikt in verschillende gebieden ter vervanging van naadloze stalen buizen.

Materiaal:
Volledig gedood staal, fijnkorrelig staal met een ferritische korrelgrootte.

Stalen namen:
In overeenstemming met EN10027-1 en CR10260

Vervaardiging:
HFWHoogfrequent gelast
SAW Ondergedompeld booggelast - longitudinale naad -ZAAG
- spiraalvormige naad -ZAAG

Lasprocedure:
Het testen en inspecteren van de lasprocedure voor ondergedompelde en gelaste (SAW) buizen wordt bijgewoond en goedgekeurd in overeenstemming met EN10217-1

Uiterlijk en algemeen:
De lasgebieden zijn vrij van scheuren, gebrek aan fusie en gebrek aan penetratie
De buizen vertonen geen defecten aan het uitwendige oppervlak die visueel kunnen worden vastgesteld.

Lekdichtheid:

De buizen moeten een hydrostatische test of elektromagnetische test op lekdichtheid doorstaan

Niet-destructief onderzoek:

De volledige lengte van de lasnaad van alle EW- en BW-buizen kan worden onderworpen aan een niet-destructieve test voor het detecteren van longitudinale onvolkomenheden

De volledige lengte van de lasnaad van alle SAW-buizen moet worden onderworpen aan een niet-destructief onderzoek om onvolkomenheden op te sporen.

Rechtheid:

De afwijking van de rechtheid van een buislengte L mag niet groter zijn dan 0,0015L.

Afwijkingen van de rechtheid over een lengte van één meter mogen niet meer dan 3 mm bedragen.

Voorbereiding van de uiteinden:

Buizen worden geleverd met vierkante uiteinden. De uiteinden moeten vrij zijn van overmatige bramen.

Testen en inspecteren van de lasprocedure voor ondergedompeld booggelaste (SAW) buizen in overeenstemming met EN10217-1Bijlage A

Testen en inspecteren van de lasprocedure voor SAW-buizen, getuige en goedgekeurd in overeenstemming met EN10217-1 Bijlage A

Buisproductieproces, route en leveringsvoorwaarden:





EN10217-1 Deel 1: Buizen van ongelegeerd staal met gespecificeerde eigenschappen bij kamertemperatuur

EN10217-2 Deel 2: Elektrisch gelaste buizen van ongelegeerd en gelegeerd staal met gespecificeerde verhoogde
temperatuur eigenschappen

EN10217-3 Deel 3:Gelegeerde fijnkorrelige stalen buizen

EN10217-5 Deel 4: Elektrisch gelaste buizen van ongelegeerd staal met gespecificeerde lage temperatuur
eigenschappen

EN10217-5 Deel 5: Ondergedompeld booggelaste buizen van ongelegeerd staal met gespecificeerde lage
temperatuur eigenschappen

EN10217-6 Deel 6: Ondergedompeld booggelaste buizen van ongelegeerd staal met gespecificeerde lage
temperatuur eigenschappen

EN10217-7 Deel 7: Buizen van roestvast staal.


Normatieve verwijzingen:
EN 760, Lasverbruiksartikelen - Vloeimiddelen voor ondergedompeld booglassen - Classificatie

EN 895, Destructieve beproevingen op lassen in metalen materialen - Dwarstrekproef

EN 910, Destructieve testen op lassen in metalen materialen - Buigtest

EN1321, Destructieve testen op lassen in metalen materialen - Macroscopisch en microscopisch onderzoek
van lassen

EN10002-1, Metalen materialen - Trekproeven - Deel 1: Testmethode bij omgevingstemperatuur

EN10002-5, Metalen materialen - Trekproeven - Deel 5: Methode voor het testen bij verhoogde temperatuur

EN10020, Definities en classificatie van staalsoorten

EN10021, Algemene technische leveringseisen voor staal- en ijzerproducten

EN10027-1, Destructieve systemen van staalsoorten - Deel 1: Staalnamen, hoofdsymbolen.

EN10027-2, Aanduidingssystemen voor staalsoorten - Deel 2: Numerieke systemen.

EN10045-1, Metalen materialen - Charpy-impacttest - Deel 1: Testmethode

EN10052, Woordenlijst van warmtebehandelingstermen van ferroproducten

EN10204, Metalen producten - Soorten inspectiedocumenten

EN10200, Naadloze en gelaste stalen buizen - Afmetingen en massa's per lengte-eenheid

EN10233, Metalen materialen - Buizen - Afvlakkingstest

EN10234, Metalen materialen - Buizen - Driftexpansietest

EN10236, Metalen materialen - Buizen - Ringen expansietest

EN10237, Metalen materialen - Buizen - Ringtrekproef

EN10246-1, Niet-destructief testen van stalen buizen Deel 1: Automatisch elektromagnetisch testen van
naadloze en gelaste (behalve ondergedompeld booggelaste) ferromagnetische stalen buizen voor
verificatie van hydraulische lekdichtheid

EN10246-3, Niet-destructief testen van stalen buizen - Deel 3: Automatische wervelstroomtest van naadloze buizen
en gelaste (behalve ondergedompeld booggelaste) stalen buizen voor het detecteren van onvolkomenheden.

EN10246-5, Niet-destructief onderzoek van stalen buizen - Deel 5: Automatische volledige perifere magnetische
transducer/flux lektest van naadloze en gelaste (behalve ondergedompeld booggelaste)
ferromagnetische stalen buizen voor het detecteren van longitudinale onvolkomenheden

EN10246-6, Niet-destructief testen van stalen buizen - Deel 6: Automatische volledige perifere ultrasoontest van
Naadloze stalen buizen voor het detecteren van dwarse onvolkomenheden.

EN10247-7, Niet-destructief onderzoek van stalen buizen - Deel 7: Automatische volledige perifere ultrasone beproeving van
naadloze en gelaste (behalve ondergedompeld booggelaste) stalen buizen voor de detectie van
longitudinale onvolkomenheden.

EN10246-8, Niet-destructief onderzoek van stalen buizen - Deel 8: Automatisch ultrasoon onderzoek van de las
naad van elektrisch gelaste buizen voor het detecteren van longitudinale onvolkomenheden.

EN10246-9, Niet-destructief onderzoek van stalen buizen - Deel 9: Automatisch ultrasoon onderzoek van de las
naad van ondergedompelde booggelaste buizen voor de detectie van longitudinale en/of
dwarse onvolkomenheden.

EN10246-10, Niet-destructief onderzoek van stalen buizen - Deel 10: Radiografisch onderzoek van de las
naad van automatisch gesmolten booggelaste buizen voor het detecteren van onvolkomenheden.

EN10246-14, Niet-destructief onderzoek van stalen buizen - Deel 14: Automatisch ultrasoon onderzoek van de
naadloze en gelaste (behalve ondergedompeld booggelaste) stalen buizen voor het detecteren van laminaire
onvolkomenheden

EN10246-15, Niet-destructief onderzoek van stalen buizen - Deel 15: Automatisch ultrasoon onderzoek van strip/plaat
gebruikt bij de vervaardiging van stalen buizen voor het detecteren van laminaire onvolkomenheden

EN10246-16, Niet-destructief onderzoek van stalen buizen - Deel 16: Automatisch ultrasoon onderzoek van het gebied
grenzend aan de lasnaad van gelaste stalen buizen voor het detecteren van laminaire onvolkomenheden

EN10246-17, Niet-destructief onderzoek van stalen buizen - Deel 17: Automatisch ultrasoon onderzoek van buisuiteinden
van naadloze en gelaste stalen buizen voor het detecteren van laminaire onvolkomenheden

EN10256, Niet-destructief onderzoek van stalen buizen - Kwalificatie en competentie van niveau 1 en niveau 2
NDT-personeel

prEN 102661) Stalen buizen, fittingen en constructieve holle profielen - Symbolen en definitie van termen voor gebruik in productnormen

EN ISO 377, Staal en staalproducten - Locatie en voorbereiding van monsters en proefstukken voor mechanische beproeving (ISO 377:1997)

prEN 10168 1) IJzer- en staalproducten - Inspectiedocumenten - Lijst met informatie en beschrijving

EN ISO 2566-1, Staal - Omrekening van rekwaarden - Deel 1: Koolstof- en laaggelegeerde staalsoorten (ISO 2566-1:1984)

ISO 14284, Staal en ijzer - Bemonstering en voorbereiding van monsters voor de bepaling van de chemische samenstelling

CR 10260, Aanduidingssystemen voor staal - Aanvullende symbolen

CR 10261, ECISS Informatiecirculaire IC 11 - IJzer en staal - Overzicht van beschikbare methoden voor chemische analyse.
