Aluminium G-type vinnenbuizen met mechanische vinnenvergrendeling voor breed thermisch ontwerp en breed basisbuiscompatibiliteit
Basis eigenschappen
Plaats van herkomst:
Zhejiang/China
Merknaam:
TORICH
Modelnummer:
ASTM A179
Handelsgoederen
Minimale bestelhoeveelheid:
1 ton
Prijs:
USD 800-1000 Ton
Betalingsvoorwaarden:
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Toeleveringsvermogen:
60000 ton/jaar
Productoverzicht
Aluminium Vingbuizen G-Type Gevind Voor Industriële Warmtewisselaars Aluminium G-Type Vingbuizen voor Industriële Warmtewisselaars Aluminium G-type gevinde buizen zijn mechanisch ingebedde gevinde buizen ontworpen voor efficiënte warmteoverdracht aan de luchtzijde in industriële warmtewisselaars. De ...
Productdetails
Markeren:
hoge koolstofstaalbuis
,warmtewisselaarbuizen
Base Tube Material:
Koolstofstaal, gelegeerd staal, roestvrij staal of aluminium
Fin Material:
Aluminium; Veel voorkomende industriële vinlegeringen zijn 1060 en 1100
Common Base Tube Standards:
ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192
Base Tube Outside Diameter:
12 mm-219 mm
Base Tube Wall Thickness:
1,2 mm-6,0 mm
Fin Height:
8 mm-30 mm
Fin Thickness:
0,8 mm-3,0 mm
Fin Pitch:
2,0 mm-20 mm
Productbeschrijving
Aluminium Vingbuizen G-Type Gevind Voor Industriële Warmtewisselaars
Aluminium G-Type Vingbuizen voor Industriële Warmtewisselaars

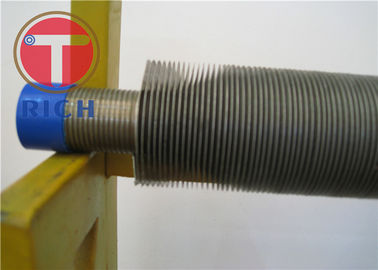

Aluminium G-type gevinde buizen zijn mechanisch ingebedde gevinde buizen ontworpen voor efficiënte warmteoverdracht aan de luchtzijde in industriële warmtewisselaars. De aluminium vinstrip wordt in een machinaal bewerkte spiraalgroef op de basisbuis gewikkeld en vervolgens mechanisch vergrendeld, wat zorgt voor een sterkere vinbevestiging en een stabieler thermisch contact dan eenvoudige gewikkelde vinconstructies. Deze structuur wordt veel gebruikt in luchtkoelers, economizers, condensors en andere warmteoverdrachtsapparatuur waar duurzaamheid, gecontroleerde weerstand aan de luchtzijde en betrouwbare langdurige service vereist zijn. G-type gevinde buizen worden doorgaans geproduceerd met koolstofstaal, gelegeerd staal, roestvrij staal of aluminium basisbuizen, terwijl het vinmateriaal doorgaans aluminium is.
Specificaties
| Artikel | Specificatie |
|---|---|
| Producttype | Aluminium G-type ingebedde vinbuis |
| Basismateriaal buis | Koolstofstaal, gelegeerd staal, roestvrij staal of aluminium |
| Gangbare normen voor basisbuizen | ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192 |
| Vinmateriaal | Aluminium; gangbare industriële vinlegeringen zijn 1060 en 1100 |
| Type basisbuis | Naadloos of gelast |
| Type vin | Ingebouwde G-vin |
| Buitendiameter basisbuis | 12 mm-219 mm |
| Wanddikte basisbuis | 1,2 mm-6,0 mm |
| Vinhoogte | 8 mm-30 mm |
| Vindikte | 0,8 mm-3,0 mm |
| Vinsteek | 2,0 mm-20 mm |
| Lengte kale uiteinden | Volgens klanttekening |
| Lengte buis | Normaal 1-12 m, aanpasbaar; gevinde buislengte kan tot 23 m worden geleverd in overleg |
| Tolerantiebereik | Volgens de bestelde standaard voor de basisbuis en goedgekeurde vintekening |
| Rechtheid | Gecontroleerd volgens fabricage- en bundelmontagevereisten |
| Oppervlakteconditie | Basisbuis zoals besteld; aluminium vinstrip met molenafwerking of ontvet |
| Warmtebehandeling | Volgens de geselecteerde standaard voor de basisbuis |
Belangrijkste kenmerken
- Mechanische vinvergrendeling
De aluminium vin is ingebed in een machinaal bewerkte groef en mechanisch bevestigd aan de basisbuis, wat de vinstabiliteit tijdens gebruik en thermische cycli verbetert. - Breed geometrisch bereik voor thermisch ontwerp
Buitendiameter basisbuis varieert van 12 mm tot 219 mm, wanddikte van 1,2 mm tot 6,0 mm, vInhoogte van 8 mm tot 30 mm, vindikte van 0,8 mm tot 3,0 mm, en vinsteek van 2,0 mm tot 20 mm, waardoor een nauwkeurige afstemming op de warmteoverdrachtstaak en de drukval aan de luchtzijde mogelijk is. - Brede compatibiliteit met basisbuizen
Het product kan worden vervaardigd op basisbuizen van koolstofstaal, gelegeerd staal, roestvrij staal of aluminium, waardoor één vinconcept kan worden gebruikt voor HVAC-, petrochemische, energie- en algemene proceswarmtewisselaarstoepassingen.
Onze voordelen
- Zorg: Is de kwaliteit van de basisbuis echt geschikt voor warmtewisselaars, of is het slechts een algemeen buismateriaal?
Wij stemmen de basisbuis af op de operationele taak. Voor warmtewisselaar- en condensorwerkzaamheden is ASTM A179 specifiek bedoeld voor naadloze koudgetrokken laag koolstofstalen warmtewisselaar- en condensorbuizen, terwijl ASTM A192 en ASTM A210 bedoeld zijn voor ketel- en oververhitterwerkzaamheden. Roestvrijstalen opties zoals ASTM A213 TP304 worden gebruikt wanneer corrosiebestendigheid en hogere betrouwbaarheid van de service vereist zijn. - Zorg: Zullen inkooppapieren de specificatie van de basisbuis duidelijk scheiden van de specificatie van het vinmateriaal?
Ja. We definiëren het product door twee materialsystemen: de standaard en kwaliteit van de basisbuis en het aluminium vinmateriaal. Dit is belangrijk omdat de prestaties van de drukbeperking afkomstig zijn van de standaard van de basisbuis, terwijl het externe warmteoverdrachtsoppervlak afkomstig is van de vinstrip. Dit onderscheid vereenvoudigt de beoordeling van MTC's en de technische goedkeuring. - Zorg: Kan de gevinde buis worden geselecteerd op basis van werkelijke bedrijfsomstandigheden in plaats van op basis van een generieke catalogusmaat?
Ja. De beschikbare bereiken voor buitendiameter, wanddikte, vInhoogte, vindikte en vinsteek maken configuratie mogelijk op basis van thermische taak, toegestane drukval, reinigingsinterval en structurele hanteringsvereisten. Dit is vooral belangrijk voor industriële luchtkoelers en economizers waar de geometrie een directe invloed heeft op de prestaties van de wisselaar.
Uitvoeringsnormen
- ASTM: ASTM A179 voor warmtewisselaar- en condensorbuizen; ASTM A192 voor hogedrukketelbuizen; ASTM A210/SA210 voor naadloze ketel- en oververhitterbuizen van middelmatig koolstofstaal; ASTM A106/A53 voor koolstofstalen buizen; ASTM A213 voor naadloze ferritische en austenitische gelegeerd-stalen warmtewisselaarbuizen.
- EN: EN-normen kunnen op overeenkomst worden geleverd voor equivalente buismaterialen en aluminium vinstrip.
- GOST: GOST-equivalenten kunnen worden geleverd voor projectgebaseerde exportinkoop.
- JIS: JIS-equivalenten kunnen worden geleverd waar Japanse materiaalroutering vereist is.
- GB: GB-equivalenten kunnen worden afgestemd voor binnenlandse of dubbele standaardprojecten.
Toepassingsgebied
Specifiek product: gevinde buispakketten voor luchtgekoelde smeeroliekoelers.
Chemische samenstelling van basisbuismaterialen
| Kwaliteit basisbuis | Standaard | C | Mn | P | S | Si | Cr | Ni | Mo | Cu |
|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | 0,06-0,18 | 0,27-0,63 | ≤0,035 | ≤0,035 | -- | -- | -- | -- | -- |
| ASTM A192 | ASTM A192/A192M | ≤0,18 | 0,27-0,63 | ≤0,035 | ≤0,035 | ≥0,25 | -- | -- | -- | -- |
| ASTM A210 Grade A1 | ASTM A210/A210M | ≤0,27 | ≤0,93 | ≤0,035 | ≤0,035 | ≥0,10 | -- | -- | -- | -- |
| ASTM A106 Grade B | ASTM A106/A106M | ≤0,30 | 0,29-1,06 | ≤0,035 | ≤0,035 | ≥0,10 | ≤0,40 | ≤0,40 | ≤0,15 | ≤0,40 |
| ASTM A213 TP304 | ASTM A213/A213M | ≤0,08 | ≤2,00 | ≤0,045 | ≤0,030 | ≤1,00 | 18,0-20,0 | 8,0-11,0 | -- | -- |
Mechanische eigenschappen van basisbuismaterialen
| Kwaliteit basisbuis | Standaard | Treksterkte | Vloeigrens | Rek |
|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | ≥325 MPa | ≥180 MPa | ≥35% |
| ASTM A192 | ASTM A192/A192M | ≥325 MPa | ≥180 MPa | ≥35% |
| ASTM A210 Grade A1 | ASTM A210/A210M | ≥415 MPa | ≥255 MPa | ≥30% |
| ASTM A106 Grade B | ASTM A106/A106M | ≥415 MPa | ≥240 MPa | 30% minimaal longitudinaal / 16,5% minimaal transversaal |
| ASTM A213 TP304 | ASTM A213/A213M | ≥515 MPa | ≥205 MPa | ≥35% |

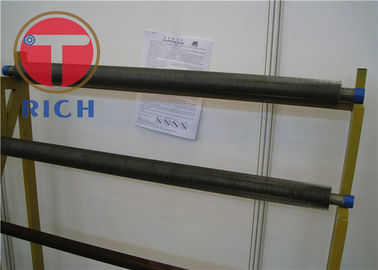

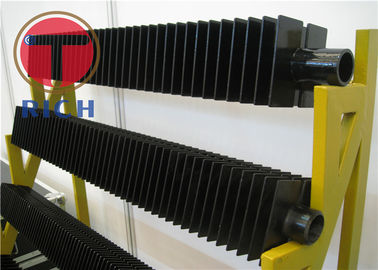

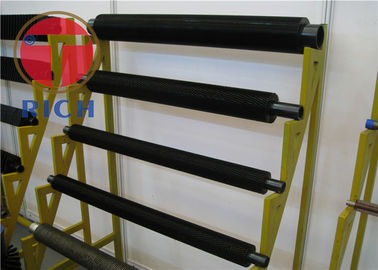

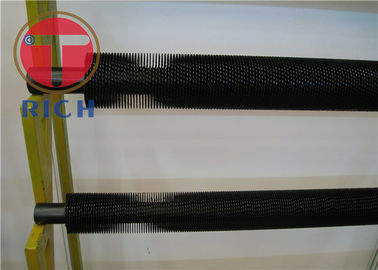

Productgalerij
Veelgestelde vragen
Bent u een handelsonderneming of fabrikant?
Fabrikant, kan ook handel drijven.
Hoe lang is uw levertijd?
Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn, of 30-40 dagen als de goederen niet op voorraad zijn, afhankelijk van de hoeveelheid.
Levert u monsters? Is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar de vrachtkosten moeten worden betaald.
Wat zijn uw betalingsvoorwaarden?
Betaling ≤ 2000 USD, 100% vooraf. Betaling ≥ 2000 USD, 30% T/T vooraf, saldo vóór verzending. Als u nog een vraag heeft, neem dan gerust contact met mij op.
