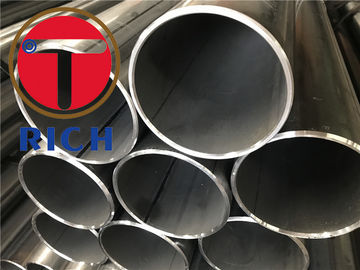

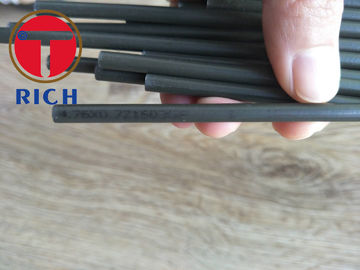

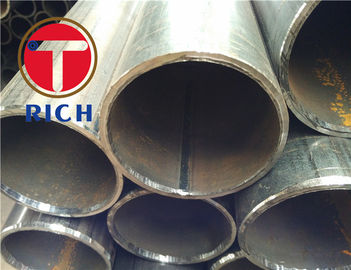

SAE J526 lasten Laag Koolstofstaalbuis voor Autokoeling/Hydraulisch

Productomschrijving

SAE J526 lasten Laag Koolstofstaalbuizenstelsel voor Auto Hydraulische Koeling,





Toepassing: de dekking laste single-wall low-carbon staalbuizenstelsel voorgenomen voor hydraulische generalautomotive, koeling, en andere gelijkaardige buizenstelsel van kwaliteit het geschikte forbending vereisen, en toepassingen die vormen flakkeren parelen zich solderen.



grootte: lengte--2~12m GEWICHT--2~4.5mm OD--16~50mm



Vervaardiging: Het buizenstelsel zal van één enkele strook van staal worden gemaakt die in een tubulaire vorm gestalte wordt gegeven, worden de randen ofwhich aangesloten bij en door een geschikt lassenprocédé verzegeld. Na lassen, zal de parel uit theoutside worden verwijderd om een vlotte ronde oppervlakte te verstrekken en het buizenstelsel zal op zulk een manier in verband met produceaafgewerkt product worden verwerkt dat aan alle vereisten van dit document zal voldoen. Typisch is dit type van buizenstelsel availablein zowel gerolde als rechte voorwaarde. De eerlijkheidsvereisten zouden met tussen leverancier moeten zijn overeengekomen andpurchaser.





Inspectie-artikelen:

chemische samenstelling

Trektest

Ultrasoon onderzoek

De opsporing van het wervelstroomgebrek

Buigende test

Het afvlakken van test



Toelaatbare Tolerantie van Buitendiameter en Muurdikte (mm)



Type van staalbuis	Afmeting van staalbuis		Toelaatbare tolerantie
			Gemiddelde klasse	Eersteklas
Warmgewalst (uitgedreven en uitgebreide) buis	Buitendiameter D	Allen	±1% (min.+/-0.50)	-
	Muurdikte	Allen	+15%/12.5% (min.+4.5/-4.0)	-
Koudgetrokken (koudgewalste) buis	Buitendiameter D	6~10	±0.2	±0.15
		>10~30	±0.40	±0.20
		>30~50	±0.45	±0.30
		>50	±1%	±0.8%
	Muurdikte	<1>	±0.15	±0.12
		>1~3	+15% -10%	+12.5% -10%
		>3	+12.5% -10%	±10%
Nota: Voor heet-uitgebreide buizen met buitendiameter>35mm, de toelaatbare tolerantie van muurdikte is±18%.





Longitudinale Mechanische Eigenschappen van Staalbuizen



Nr.	Staalkwaliteit	Treksterkte (Mpa)	Strekgrens (Mpa)		Verlenging na het breken (%)
			s<16>	s>16
			Niet minder dan
1	10	335~475	205	195	24
2	20	410~550	245	235	20
3	Q295	430~610	295	285	22
4	Q345	490~665	325	315	21





Concurrentievoordeel:

Goede bron van grondstof van Bao-Staal.

Snelle levertijd volgens Portugal en overeenkomst.

Opbrengst precies volgens norm en de eis van de klant.

Ervaren de uitvoerteam voor klantenservice, snel antwoord binnen 24 uren.



Productieplaats:













Testmethodes:

Trektest



Het afvlakken van test



Afwijkings uitbreidende test



Dimensionale inspectie



Ruwheidsmeting



Visuele examincation



Hetvernietigende testen

a. Test voor longitudinale onvolmaaktheden

-  Wervelstroomtest - en10246-3, niveau E3

-  het ultrasone testen - en10246-7, niveau U3



b. Lek-strakheid

-  Het niet destructieve testen voor controle van lek-strakheid zal overeenkomstig en10246-1 worden uitgevoerd





EN10305 bestaat uit de volgende Delen in het kader van de algemene titel „Staalbuizen voor precisietoepassingen - Technische leveringsvoorwaarden“



Deel 1:  Naadloze Koudgetrokken Buizen



Deel 2:  Gelaste Koudgetrokken Buizen



Deel 3:  Gelaste Koude Gerangschikte Buizen



Deel 4:  Naadloze Koudgetrokken Buizen voor Hydraulische en Pneumatische Machtssystemen



Deel 5:  Gelast en de Koude rangschikte Vierkante en Rechthoekige Buizen



Deel 6:  Gelaste Koudgetrokken Buizen voor Hydraulische en Pneumatische Machtssystemen



Verwijzingen naar normen:



En10002-1, Metaalmaterialen - het Trek Testen - Deel 1: Methode van test bij omgevingstemperatuur



EN10020, Definitie en classificatie van rangen van staal



EN10021, Algemene technische afleveringsvoorwaarden voor staal en ijzerproducten



En10027-1, Benoemingssystemen voor staal - Deel 1: Staalnamen, belangrijkste symbolen



En10027-2, Benoemingssystemen voor staal - Deel 2: Numerieke systemen



EN10052, Woordenschat van thermische behandelingstermijnen voor ijzerhoudende producten.



EN10204, Metaalproducten - Types van inspectiedocumenten



EN10233, Metaalmaterialen die - Buis - Test afvlakt



EN10234, Metaalmaterialen - Buis - Afwijkings uitbreidende test



En10246-1, het Niet destructieve testen van staalbuizen - Deel 1:  Het automatische elektromagnetische testen van naadloze en gelaste (behalve ondergedompeld boog-gelast) ferromagnetische staalbuizen voor controle van hydraulische lek-strakheid



En10246-3, het Niet destructieve testen van staalbuizen - Deel 3: Het automatische wervelstroom testen van naadloze en gelaste (behalve ondergedompeld boog-gelast) staalbuizen voor opsporing van onvolmaaktheden



En10246-5, het Niet destructieve testen van staalbuizen - Deel 5: Automatische volledige randmagneticsomvormer/stroomlekkage het testen van naadloze en gelaste (expcept ondergedompeld boog-gelast) ferromagnetische staalbuizen voor de opsporing van longitudinale onvolmaaktheden



En10246-7, het Niet destructieve testen van staalbuizen - Kwalificatie en bekwaamheid van niveau 1 en 2 niet destructieve testende personeel.



ENGELSE ISO377, Staal en Staalproducten - Plaats en voorbereiding van steekproeven en teststukken voor het mechanische testen (ISO-377:1997)



ENGELSE ISO 2566-1, Staal - Omzetting van verlengingswaarden - Deel 1: Koolstof en Laag legeringsstaal (en102566-1: 1984)



EN 10168, Ijzer en staalproducten - Inspectiedocumenten - Lijstinformatie en beschrijving



ENV10220, Naadloze en gelaste staalbuizen - Afmetingen en massa's per eenheidslengte



EN10266, Staalbuizen, montage en structurele holle secties - Definities en symbolen voor gebruik in productnormen



ENGELSE ISO 4287, Geometrische productspecificaties (GPS) - Oppervlaktetextuur: Profielmethode - Termijnen, definitie en oppervlaktetextuurparameters (ISO-4287:1997)
