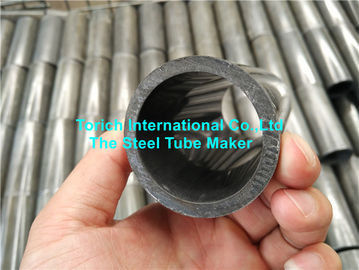

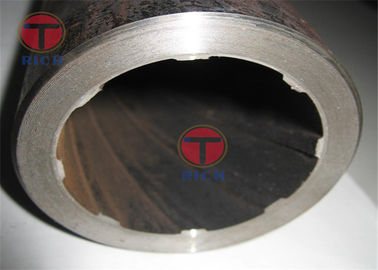

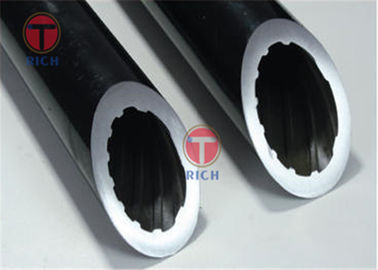

GB/T 20409 Multi - Rifled Naadloze Staalbuizen voor Hoge drukboiler

Productomschrijving

GB/T 20409 multi-Rifled Naadloze Staalbuizen voor Hoge drukboiler

Toepassing: Koolstof het structurele staal van uitstekende kwaliteit, legeert structureel staal koud-tekening of koudgewalste interne draadbuis voor boilers geschikt om hoge druk en boven druk te veroorzaken

Grootte: Lengte--812m
           OD--28.666.7mm
           GEWICHT--6.3818.33mm
           Kromming--≤1.0mm/m

Oppervlaktekwaliteit:
1.The intern en de buitenoppervlakken van wijfje ingepaste buizen worden toegestaan om barsten, vouwen, knopen, vouwen, en geen delaminations te hebben. Deze tekorten zouden volledig moeten worden verwijderd. De diepte van tekortverwijdering geen 10% van de muurdikte moeten zou overschrijden, en de daadwerkelijke muurdikte bij de het vullen verwijderingsplaats niet moeten zou zijn minder dan de muurdikte. De minimum toelaatbare dikteafwijking, zou de ontruiming moeten worden besloten
2.The de vorm van de draad zou intact moeten worden gehouden. Er moeten geen tekening, het krullen of instorting zijn.
3.The de binnen en buiten rechte oppervlakten van intern ingepaste buizen (met inbegrip van niet-gescherpte kernstaven) zullen worden toegestaan om een diepte van niet meer dan 4% van de minimummuurdikte en een maximum van 0,2 mm te hebben.
4.Other de lokale onvolmaaktheden die niet de muurdikte overschrijden om negatieve afwijkingen toe te staan worden toegestaan om te bestaan.
5.Oxide de schalen op de binnen en buitenoppervlakten van de intern ingepaste buis zouden moeten worden verwijderd zodat de dunne oxydelaag zich niet in de inspectie mengt.



De rang en de chemische samenstelling van staal

Aantal	Merk	chemische samenstelling (massafractie)/%
		C	Mn	Si	Cr	Mo	S	P
1	20G	0.17~0.23	0.35~0.65	0.17~0.37	--	--	≤0.020	≤0.025
2	20MnG	0.17~0.23	0.70~1.00	0.17~0.37	--	--	≤0.020	≤0.025
3	25MnG	0.22~0.29	0.7~1.00	0.17~0.37	--	--	≤0.020	≤0.025
4	12CrMoG	0.08~0.15	0.40~0.70	0.17~0.37	0.40~0.70	0.40~0.55	≤0.020	≤0.025
5	15CrMoG	0.12~0.18	0.40~0.70	0.17~0.37	0.80~1.10	0.40~0.55	≤0.020	≤0.025
Note1: De overblijvende elementeninhoud van 20G, 20MnG, 25MnG zou moeten tevredenstellen: Cu≤0.20%, Cr≤0.25%, Ni≤0.25%, V≤0.08%, Mo≤0.15%; De resterende elementen van andere merken zouden moeten tevredenstellen: Cu≤0.20%, Ni≤0.30%. Note2: Het zure oplosbare aluminium in 20G-staal zou geen meer dan 0,010% moeten zijn. Note3: Het stikstofgehalte van het staal door de zuurstofconvertor wordt geproduceerd plus zou de raffinage van de oven geen meer dan 0,008% moeten zijn die.



De grootte van de interne schroefbuizen en de toelaatbare afwijking van de draadparameters

Code	Project	Tandentypes van „A“ toelaatbare afwijking	Tandentypes van „B“ toelaatbare afwijking
A	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	--
B	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	--	±0.15mm ±0.20mm ±0.25mm ±0.30mm
C	I.D van de wortel van het schroefdraad: O.D- (1.11×Minimum W.T×2) O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm
E	Minimumi.d	Negatieve afwijking aan nul	Negatieve afwijking aan nul
F	Minimumw.t	+22% 0	+22% 0
G	Draaduiteinden	--	--
I	Draad hoogste breedte	--	--
	Hoogte van draad: O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.3mm	±0.18mm ±0.20mm ±0.23mm ±0.28mm
K	Zijhoek van draad.	±15°	±15°
O	straal van rond gemaakte hoek bij de wortel van draad	--	--
M	Draadhoogte	±3.2mm	±3.2mm
N	Draadlood	±3.2mm×thread uiteinden	±3.2mm×thread uiteinden
	Schroefhoek	Classificatie	Classificatie
T	Draad hoogste breedte (as)	±1.3mm	±1.3mm
U	Van de draad de hoogste (as) groef breedte	--	--
Voor het B, kan de maximumafwijking van om het even welke draadhoogte de toelaatbare die afwijking overschrijden in de lijst wordt gespecificeerd, maar het zou niet de toelaatbare afwijking van 0.08mm moeten overschrijden, en de gemiddelde hoogte alle draden zou met de bepaalde afwijkingswaaier moeten overeenstemmen. De classificatie is gebaseerd op de as van de pijp.
