GB/T 19793 Kleine Diameter Dikke Muur Gelaste Pijp/Buis Q235 Q195 SPCC SPHC
Productdetails
gelaste stalen buis
,het buizenstelsel van het lassenstaal

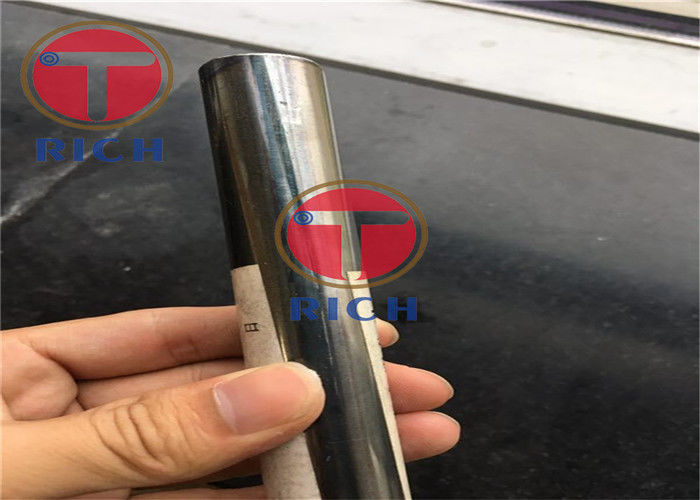

GB/T 19793 Kleine doorsnede Dichtwandig gelast buis Q235 Q195 SPCC SPHC
Typische toepassingsgebieden zijn::

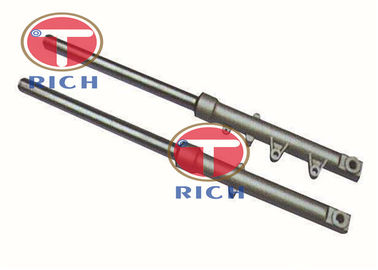

Schokdempers voor auto's en motorfietsen
Hydraulische cilinderbuis
Buizen, buizen en buizen, van ijzer of van staal
Gasbronpijp
motorhulsbuis enz.
grootte:lengte--2~12m WT--2~4.5mm OD--16~50mm
materiaal:Q235 Q195 SPCC SPHC
Productieproces:gewone hoogfrequente gelaste buizen
Voordelen:kleine diameter en dikke wand
Oppervlakte kwaliteit:De interne en externe oppervlakken van de stalen buis mogen geen scheuren, schorsingen, plooien, delaminaties, rimpels en brandwonden hebben.oxide schubben, en sporen van het verwijderen van buitensporen die niet meer zijn dan een negatieve wanddikte afwijking
Inspectiepunten:
chemische samenstelling
Trekproef
Ultrasone onderzoek
Ervaring met het detecteren van fouten door wervelstroom
Buigtoets
Vlakteproef
Toegestane tolerantie van buitendiameter en wanddikte (mm)
| Type van stalen buis | Afmetingen van stalen buizen | Toegestane tolerantie | ||
| Gemiddelde klasse | Hoogklasse. | |||
| warmgewalst (extrudeerde en uitgebreide) buis | Buitendeurs D | Alle | ± 1% (min. +/-0,50) | - |
| Wanddikte | Alle | +15%/-12,5% (min. +4.5/-4.0) | - | |
| met een breedte van niet meer dan 50 mm | Buitendeurs D | 6 tot 10 | ±0.2 | ±0.15 |
| > 10 tot 30 | ±0.40 | ±0.20 | ||
| > 30 tot 50 | ±0.45 | ±0.30 | ||
| > 50 | ± 1% | ± 0,8% | ||
| Wanddikte | < 1 | ±0.15 | ±0.12 | |
| > 1 tot 3 | +15% -10% | + 12,5% -10% | ||
| > 3 | + 12,5% -10% | ± 10% | ||
| Opmerking:Voor warmgebreide buizen met een buitendiameter van > 35 mm bedraagt de toelaatbare tolerantie van de wanddikte ± 18%. | ||||
Lange mechanische eigenschappen van stalen buizen
| Nee, dat is niet zo. | Staalklasse | Tensile sterkte ((Mpa) | Gevoelpunt ((Mpa) | Verlenging na breuk ((%) | |
| s<16 | s> 16 | ||||
| ten minste: | |||||
| 1 | 10 | 335 tot en met 475 | 205 | 195 | 24 |
| 2 | 20 | 410 tot 550 | 245 | 235 | 20 |
| 3 | Q295 | 430 tot en met 610 | 295 | 285 | 22 |
| 4 | Q345 | 490 tot en met 665 | 325 | 315 | 21 |
Toegestane afwijkingen van de productanalyse van de gespecificeerde grenswaarden
| Elementen | Grenswaarden voor gietanalyse | Toegestane afwijking van de productanalyse in % van de massa |
| C | ≤ 0.22 | +0.02 |
| - Jawel. | ≤ 0.55 | +0.05 |
| Deeltjes | ≤ 1.60 | +0.10 |
| P | ≤ 0.025 | +0.005 |
| S | ≤ 0.015 | +0.003 |
| Al | ≥ 0.025 | -Nee.005 |
-
