GB/T 13296 Naadloze Roestvrij staalbuis voor Boiler/Warmtewisselaar
Productdetails
roestvast stalen ronde buis
,roestvrij buisstaal
Naadloze buizen van roestvrij staal voor ketels en warmtewisselaars GB/T 13296
Specificaties:
Materiaal:302
Groottebereik:Overdosis:6-159 mm
WT:1-14 mm
Algemene lengte:3-12 m
Tolerantie:
Volgens de volgende tabellen of op verzoek van de klant.
Toegestane afwijking van buitendiameter en wanddikte
| Classificatie | Nominale omvang | Toegestane afwijking | |
| W-H | Overdosis | ≤ 140 | ±1,25%D |
| > 140 | ± 1%D | ||
| S | ≤ 3 | -40%S | |
| > 3 tot 4 | -35%S | ||
| > 4 tot 5 | -33%S | ||
| > 5 | -28%S | ||
| W-C | Overdosis | 6 tot 30 | +0.15 -Nee.20 |
| > 30 tot 50 | ±0.30 | ||
| > 50 | ± 0,75%D | ||
| S | D≤38 | +20%S | |
| D> 38 | -22%S | ||
Staalklasse en chemische samenstelling
| Aantal | staal | Chemische samenstelling % | ||||||||
| C | - Jawel. | Deeltjes | P | S | Ni | Cr | Mo. | Ti | ||
| 1 | 0Cr18Ni9 | ≤ 0.07 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00~ 1.00 | 17.00~ 19.00 | — | — |
| 2 | 1Cr18Ni9 | ≤ 0.15 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00~ 10.50 | 17.00~ 19.00 | — | — |
| 3 | 1Cr19Ni9 | 0.04 tot 0.10 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00~ 12.00 | 18.00~ 20.00 | — | — |
| 4 | 00Cr19Ni10 | ≤ 0.030 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00~ 12.00 | 18.00~ 20.00 | — | — |
| 5 | 0Cr18Ni10Ti | ≤ 0.08 | ≤ 1.00 | ≤ 3.00 | ≤ 0.035 | ≤ 0.030 | 9.00~ 12.00 | 17.00~ 19.00 | — | ≥ 5C |
| 6 | 1Cr18Ni11Ti | 0.04 tot 0.10 | ≤ 0.75 | ≤ 2.00 | ≤ 0.030 | ≤ 0.030 | 9.00~ 13.00 | 18.00~ 20.00 | — | 4Xc~ 0.60 |
| 7 | 0Cr18Ni11Nb | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 9.00~ 13.00 | 17.00~ 20.00 | — | — |
| 8 | 1Cr19Ni11Nb | 0.04 tot 0.10 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 9.00~ 13.00 | 17.00~ 20.00 | — | — |
| 9 | 0Cr17Ni12Mo2 | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 11.00~ 14.00 | 18.00~ 20.00 | 2.00~ 3.00 | — |
| 10 | 1Cr17Ni12Mo2 | 0.04 tot 0.10 | ≤ 0.75 | ≤ 2.00 | ≤ 0.030 | ≤ 0.030 | 11.0~ 14.00 | 16.00~ 20.00 | 2.00~ 3.00 | — |
Aanbevolen warmtebehandeling en mechanische eigenschappen
| Aantal
| Staalklasse | Aanbevolen warmtebehandelsysteem | Mechanische eigenschappen | |||
| Treksterkte Rm MPa | Vereiste treksterkte van kunststoffen Rp 0,2/ MPa | Verlenging A/ % | Dichtheid ρ/(in kg/cm3) | |||
| Ten minste: | ||||||
| 1 | 0Cr18Ni9 | 1010°C tot 1150°C | 520 | 205 | 35 | 7.93 |
| 2 | 1Cr18Ni9 | 1010°C tot 1150°C | 520 | 205 | 35 | 7.90 |
| 3 | 1Cr19Ni9 | 1010°C tot 1150°C | 520 | 205 | 35 | 7.93 |
| 4 | 00Cr19Ni10 | 1010°C tot 1150°C | 480 | 175 | 35 | 7.93 |
| 5 | 0Cr18Ni10Ti | 920°C ~ 1150°C | 520 | 205 | 35 | 7.95 |
| 6 | 1Cr18Ni11Ti | Warm gewalst ≥ 1095°C koudgewalst ≥ 1050°C | 520 | 205 | 35 | 7.93 |
| 7 | 0Cr18Ni11Nb | 980°C ~ 1150°C | 520 | 205 | 35 | 7.98 |
| 8 | 1Cr19Ni11Nb | Warm gewalst ≥ 1095°C koudgewalst ≥ 1050°C | 520 | 205 | 35 | 8.00 |
| 9 | 0Cr17Ni12Mo2 | 1010°C tot 1150°C | 520 | 205 | 35 | 7.98 |
| 10 | 1Cr17Ni12Mo2 | ≥ 1040°C | 520 | 205 | 35 | 7.89 |
Hoge temperatuur zorgt voor een niet-proportionele uitbreidingssterkte MPa N/mm²
| staal | Temperatuur°C | ||||||||||
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
| 1Cr18Ni9 | 171 | 155 | 144 | 136 | 128 | 124 | 119 | 116 | 111 | 106 | — |
| 1Cr19Ni11Nb | 239 | 227 | 216 | 207 | 200 | 195 | 191 | 190 | 189 | 188 | — |
100 000 h Aanbevolen intensiteitsgegevens eenheid MPa N/mm²
| staal | 100 000 h Duurzame intensiteit | ||||||||||
| Testtemperatuur/°C | |||||||||||
| 600 | 610 | 620 | 630 | 640 | 650 | 660 | 670 | 680 | 690 | 700 | |
| 1Cr18Ni9 | 95 | 88 | 81 | 74 | 68 | 63 | 57 | 52 | 48 | 43 | 40 |
| 1Cr19Ni11Nb | 132 | 121 | 110 | 100 | 91 | 82 | 74 | 66 | 60 | 54 | 48 |
Verwerking:W-H, W-C
Technische leveringsvoorwaarden:Warmtebehandeling en inzet
Veel gebruikt op het gebied:Kessel en warmtewisselaar

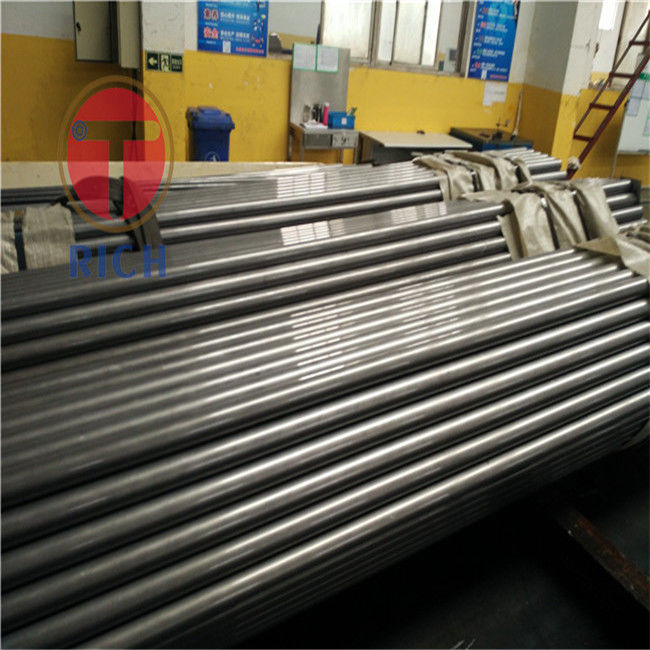

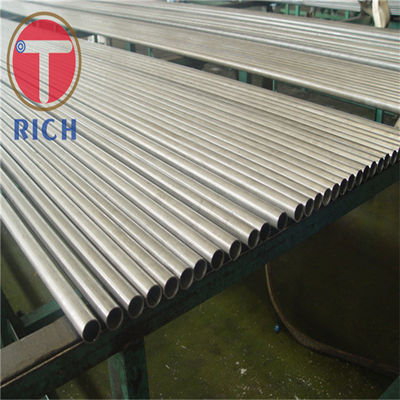

Foto's van producten:
-
