GOST 30245 de Rechthoekige Holle Pijp van het Secties Structurele Staal voor de Staalbouw Structuren

Rechthoekige holle secties GOST 30245Steel gebogen gesloten gelast vierkant en rechthoekige sectie voor het bouwen

Toepassing:voor staalgebouwen.

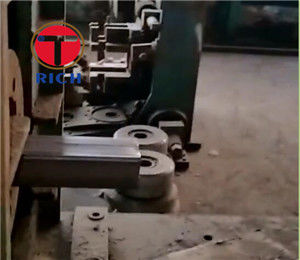

Vervaardigingsmethode:Vorming van de ronde buisvormige sectie met een longitudinale las ((Automatische hoogfrequente las) en daaruit voortvloeiende spellerisatie tot een vierkant of rechthoekig gedeelte.

De rubrieken van de artikelen moeten voldoen aan die welke zijn gespecificeerd in de punten 1 en 2

Opmerking:h?? hoogte ((breedte); b?? breedte; t?? wanddikte; R?? randstraal; I?? traagheidsmoment; W?? weerstandsmoment; i?? traagheidsstraal

h:50-400 mm t:4-14 mm

Tolerantie:

1. De maximale afwijking van de wanddikte moet voldoen aan de maximale afwijking van de dikte van het blanco metaal met een breedte van 1250 mm van normale walsnauwkeurigheid E overeenkomstig GOST 19903.De maximale afwijkingen van de dikte zijn niet van toepassing op de buigpunten..
2. De maximale afwijking van de hoogte en de breedte van de sectie mag niet meer bedragen dan:

--+/-1,5 mm voor een sectie met een hoogte (breedte) van maximaal 100 mm

- +/- 2,0 mm voor een sectie met een hoogte (breedte) van meer dan 100 mm.

Bij een sectie met een hoogte (breedte) van 100 mm en een wanddikte van 7 mm mag de maximale afwijking van de sectiehoogte (breedte) niet meer bedragen dan +/- 2,0 mm.

3.De afwijking van een hoek in een dwarsdoorsnede van 90 ° mag niet meer bedragen dan +/-1°30 ̊,In het geval van secties met een wanddikte van 7 tot 14 mm mag de maximale afwijking van 90 ° niet meer bedragen dan +/-2°
