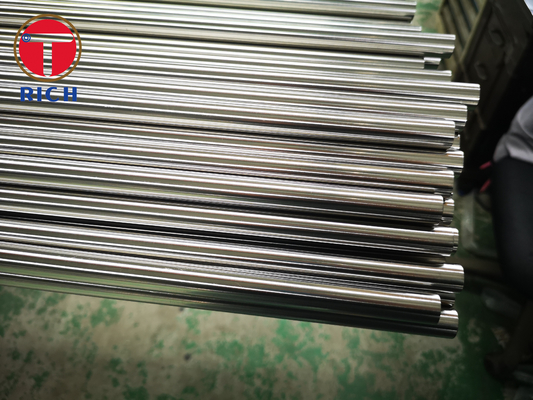

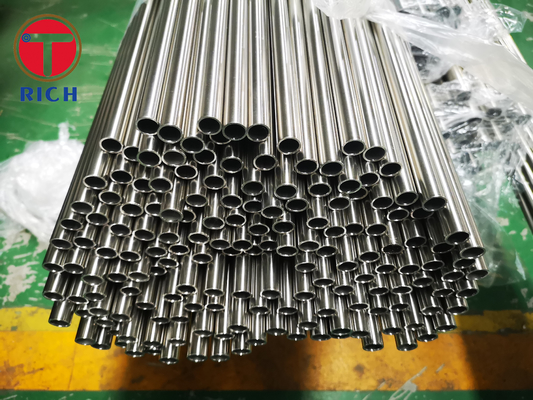

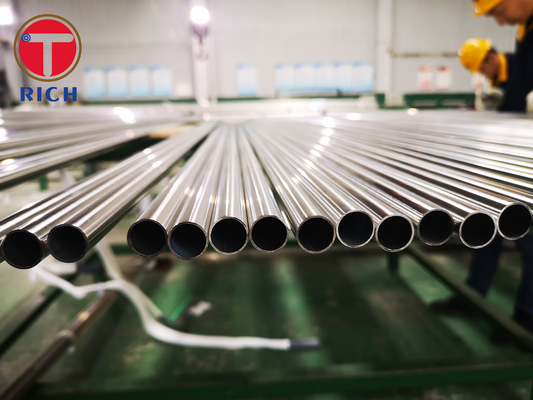

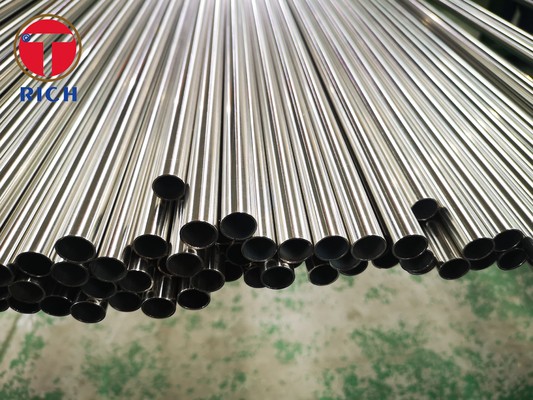

4 mm helder gegalsde roestvrijstalen buis ASTM A269 TP304 TP316
Groottebereik: O.D.: 4,0-760 mm W.T.: 1-50 mm L: volgens klantvereiste
Vervaardiging:
De buizen worden vervaardigd door naadloos of gelast proces.
De buizen kunnen warm of koud afgewerkt zijn
Warmtebehandeling:
Alle buizen zijn voorzien in de warmtebehandelde toestand
Verplichting voor mechanische tests:
Flaringtest (naadloze buizen)
Flanktest (gespannen buizen)
Hardheidstest
Hydrastatische of niet-destructieve elektrische test
Oppervlakte:
Het buisoppervlak is vrij van schaal gepickt.
Bij helder gloeien wordt geen inzet van inzet gebruikt.
Chemische vereiste:
| Kwaliteit: | TP201 | TP201LN | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN |
| UNS | S20100 | S20153 | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 |
| C, max. | 0.15 | 0.03 | 0.08 | 0.035 | 0.035 | 0.08 | 0.035 | 0.035 |
| Mn, max. | 5.5-7.5 | 6.4-7.5 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 |
| P, max. | 0.06 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| S, max. | 0.03 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Ja, max. | 1.00 | 0.075 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Ni | 3.5-6.5 | 4.0-5.0 | 8.0-11.0 | 8.0-12.0 | 8.0-11.0 | 10.0-14.0 | 10.0-15.0 | 10.0-13.0 |
| Cr | 16.0-18.0 | 16.0-17.5 | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 |
| Mo. | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 |
| Ti | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| Tantalum | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| Columbium | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| Nitrogeen | 0.25 | 0.10-0.25 | - Wat is er? | - Wat is er? | 0.10-0.16 | - Wat is er? | - Wat is er? | 0.10-0.16 |
| V | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| met een gewicht van niet meer dan 10 kg | - Wat is er? | 1.00 | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| Andere | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| Kwaliteit: | TP317 | TP321 | TP347 | TP348 | TP XM-10 | TP XM-11 | TP XM-15 | TP XM-19 |
| UNS | S31700 | S32100 | S34700 | S34800 | S21900 | S21904 | S38100 | S20910 |
| C, max. | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.040 | 0.08 | 0.06 |
| Mn, max. | 2.00 | 2.00 | 2.00 | 2.00 | 8.0-10.00 | 8.0-10.00 | 2.00 | 4.0-6.0 |
| P, max. | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| S, max. | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Ja, max. | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Ni | 11.0-15.0 | 9.0-12.0 | 9.0-12.0 | 9.0-12.0 | 5.5-7.5 | 5.5-7.5 | 10.0-14.0 | 11.5-13.5 |
| Cr | 18.0-20.0 | 17.0-19.0 | 17.0-19.0 | 17.0-19.0 | 19.0-21.5 | 19.0-21.5 | 16.0-18.0 | 20.5-23.5 |
| Mo. | 3.00-4.00 | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | 2.00-3.00 | 1.5-3.0 |
| Ti | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| Tantalum | - Wat is er? | - Wat is er? | - Wat is er? | 0.10 | - Wat is er? | - Wat is er? | - Wat is er? | 0.10-0.30 |
| Columbium | - Wat is er? | - Wat is er? | 10XCmin 1,10 max | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| Nitrogeen | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | 0.15-0.40 | 0.15-0.40 | - Wat is er? | 0.20-0.40 |
| V | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | 0.10-0.30 |
| met een gewicht van niet meer dan 10 kg | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| Andere | - Wat is er? | - Wat is er? | - Wat is er? | Co 0,20 max | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| Kwaliteit: | TP XM-29 | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| UNS | S24000 | S31254 | S31725 | S31726 | S31727 | S32053 | S30600 | S32654 |
| C, max. | 0.08 | 0.020 | 0.035 | 0.035 | 0.030 | 0.030 | 0.018 | 0.020 |
| Mn, max. | 11.5-14.5 | 1.00 | 2.00 | 2.00 | 1.00 | 1.00 | 2.00 | 2.0-4.0 |
| P, max. | 0.060 | 0.030 | 0.045 | 0.045 | 0.030 | 0.030 | 0.020 | 0.030 |
| S, max. | 0.030 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.020 | 0.005 |
| Ja, max. | 1.00 | 0.80 | 1.00 | 1.00 | 1.00 | 1.00 | 3.7-4.3 | 0.50 |
| Ni | 2.3-3.7 | 17.5-18.5 | 13.5-17.5 | 14.5-17.5 | 14.5-16.5 | 24.0-26.0 | 14.0-15.5 | 21.0-23.0 |
| Cr | 17.0-19.0 | 19.5-20.5 | 18.0-20.0 | 17.0-20.0 | 17.5-19.0 | 23.0-24.0 | 17.0-18.5 | 24.0-25.0 |
| Mo. | - Wat is er? | 6.0-6.5 | 4.0-5.0 | 4.0-5.0 | 3.8-4.5 | 5.0-6.0 | 0.2 max | 7.0-8.0 |
| Ti | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| Tantalum | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| Columbium | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| Nitrogeen | 0.20-0.40 | 0.18-0.22 | 0.20 max. | 0.10-0.20 | 0.15-0.21 | 0.17-0.22 | - Wat is er? | 0.45-0.55 |
| V | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | 0.30-0.60 |
| met een gewicht van niet meer dan 10 kg | - Wat is er? | 0.50-1.00 | - Wat is er? | - Wat is er? | 2.8-4.0 | - Wat is er? | 0.50 max. | - Wat is er? |
| Andere | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| Toegestane afwijkingen in afmetingen |
| Groep | Grootte, buiten
Diameter, in mm | Toegestane variaties in buitendiameter, in [mm] | Toegestane variaties in WT, % | Toegestane afwijkingen van de snijlengte, in [mm]
Over Under |
| 1 | Tot 1/2 ((12.7) | ± 0,005[0,13] | ±15 | 1/8[3.2] | 0 |
| 2 | 1/2 tot en met 1 1/2, exc. | ± 0,005[0,13] | ± 10 | 1/8[3.2] | 0 |
| 3 | 1 1/2 tot en met 3 1/2, exc. | ±0,010[0,25] | ± 10 | 3/16[4.8] | 0 |
| 4 | 3 1/2 tot en met 5 1/2, exc. | ±0,015[0,38] | ± 10 | 3/16[4.8] | 0 |
| 5 | van de soort gebruikt voor de vervaardiging van motorvoertuigen | ±0,030[0,76] | ± 10 | 3/16[4.8] | 0 |
| 6 | 8 tot en met 12, exclusief | ±0,040[1,01] | ± 10 | 3/16[4.8] | 0 |
| 7 | 12 tot en met 14, exclusief | ±0,050[1.26] | ± 10 | 3/16[4.8] | 0 |
Aanvullende vereisten:
S1 Spanningsvrij geanaliseerde buizen
S2 Onderwaterdrukonderzoek
S3 Stabiliserende warmtebehandeling
S4 Intergranulaire corrosieproef
Referentiedocumenten:
ASTM-normen:
ASTM A262 Praktijken voor het detecteren van gevoeligheid voor intergranulaire aanvallen in austenitisch roestvrij staal
ASTM A370 Testmethoden en -definities voor mechanische tests van staalproducten
ASTM A480/A 480M Specificatie voor algemene eisen voor plat gewalst roestvrij en hittebestendig materiaal
Stalen platen, schalen en banden
ASTM A632 Specificatie voor naadloze en gelaste austenitische roestvrijstalen buizen (kleine diameter)
voor de algemene dienst
ASTM A1016/A 1016M Specificatie voor algemene voorschriften voor ferritisch legerd staal, austenitisch legerd staal
en ruiten van roestvrij staal
ASTM E 527 Practice for Numbering Metals and Alloys in the Unified Numbering System (UNS) Metalen en legeringen in het Unified Numbering System (UNS) nummeren
ASME B31.3 Procesleidingen
SAE J1086 Practice voor het nummeren van metalen en legeringen
