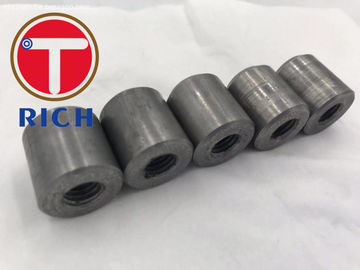

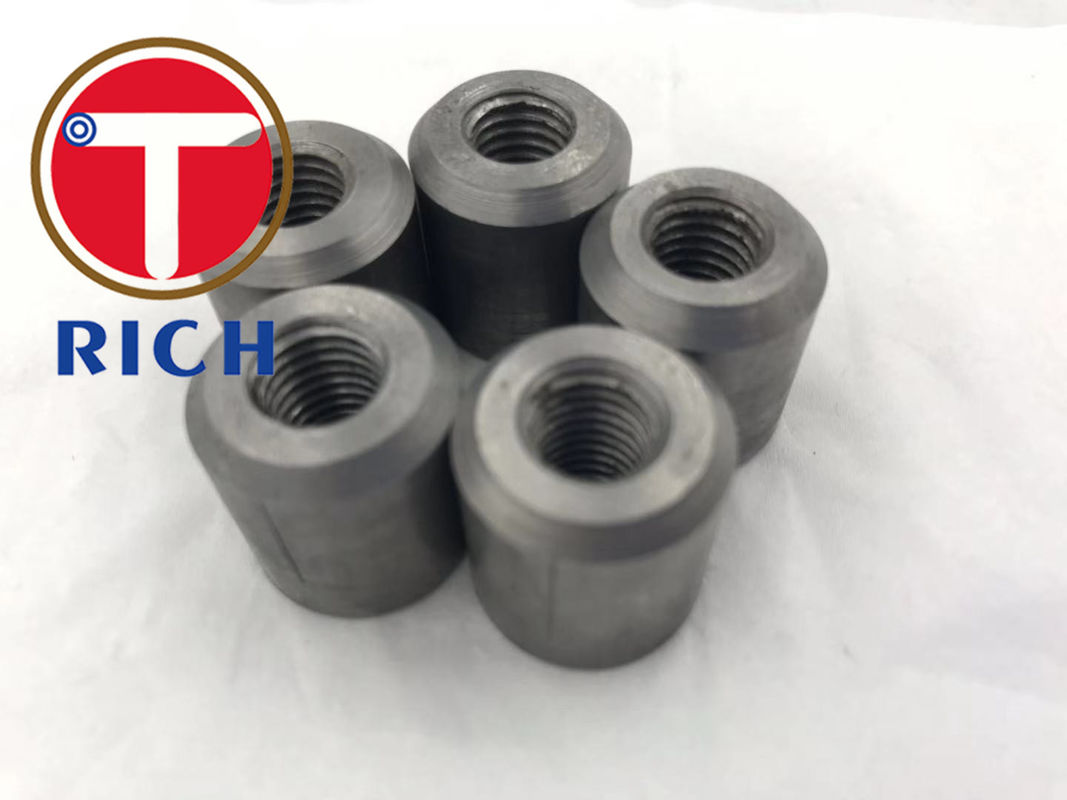

TORICH 32mm Koolstofstaal 1045 Schroefverbinding Betonijzer Taps Toelopende Draad Betonijzer Koppeling
Draadbetonijzerkoppelingen zijn een mechanisch verbindingssysteem met parallelle schroefdraad, ontworpen voor de verbinding van betonwapeningsstaven.
Mechanische koppelingen voor het verbinden van wapeningsstaal worden beschouwd als een middel om het gebruik van lange staven te verminderen en verspilling van dure betonijzer te verminderen als gevolg van overlappende verbindingen van de uiteinden in de conventionele methoden voor het verbinden van betonijzer. Meer recentelijk hebben ingenieurs en installateurs de voordelen van het gebruik van koppelingen erkend om de bouwsnelheid te verhogen, de productiviteit te verbeteren en ontwerpdetails te vereenvoudigen. Er zijn tal van mechanische verbindingssystemen beschikbaar voor gebruik op betonijzer, vele met elementen van sterkte en/of operationele compromissen.
Kenmerken:
Koppelingen zijn ontworpen en vervaardigd in overeenstemming met ACI318, JGJ107, UBC1997, BS8110, NF35-20-1, DIN1045, ISO/WD 15835 (Draft).
Onder volledige spanning breekt de staaf tijdens trekproeven, maar de koppeling blijft onbeschadigd.
Eenvoudig te bedienen en te onderhouden, hoge productie-efficiëntie en snelle installatie, geen behoefte aan geschoolde technici.
De verbindingen kunnen vooraf worden geproduceerd, waardoor waardevolle bouwtijd wordt bespaard.
Goedkoop in aanschaf, onderhoud en reparatie.
Koppelingen en draadstaven worden beschermd door een plastic hoes.
Volledige traceerbaarheid van materiaalherkomst en productiebatch.
|
Naam
van
artikel
|
Betonijzermaat
mm
|
Lengte
(±2,0 mm)
|
Buitendiameter
(±0,5 mm)
|
Draad
Spoed
(mm)
|
Draadhoek
(°)
|
Gewicht
(kg)
|
| Betonijzerkoppeling |
D16 |
40 |
24 |
2,5 |
75 |
0,079 |
| D18 |
45 |
27 |
2,5 |
75 |
0,112 |
| D20 |
50 |
31 |
2,5 |
75 |
0,173 |
| D22 |
55 |
33 |
2,5 |
75 |
0,205 |
| D25 |
60 |
37 |
3,0 |
75 |
0,276 |
| D28 |
65 |
41 |
3,0 |
75 |
0,360 |
| D32 |
70 |
47 |
3,0 |
75 |
0,512 |
| D36 |
85 |
53 |
3,0 |
75 |
0,793 |
| D40 |
90 |
58 |
3,0 |
75 |
0,979 |
| Koppelingskwaliteit |
Vloeigrens: 485 MPa, Treksterkte: 630 MPa |
| Materiaal |
45# Hoogwaardig koolstofstaal |
KWALITEITSCONTROLE:
1. Inkomende grondstofinspectie
2. Grondstofscheiding om vermenging van staalsoorten te voorkomen
3. Verhitting en hameren van uiteinde voor koudtrekken
4. Koudtrekken en koudwalsen, on-line inspectie
5. Warmtebehandeling, +A, +SRA, +LC, +N, Q+T
6. Rechtmaken-Snijden op de gespecificeerde lengte-Afgewerkte meetinspectie
7. Mechanische tests in eigen laboratoria met treksterkte, vloeigrens, rek, hardheid, impact, microstructuur etc.
8. Verpakken en opslaan
100% van onze stalen buizen worden dimensionaal gecontroleerd
100% van onze stalen buizen worden visueel gecontroleerd om ervoor te zorgen dat ze een perfecte oppervlakteconditie hebben en geen oppervlaktedefecten.
100% wervelstroomtest en ultrasone test om longitudinale en transversale defecten te elimineren.
