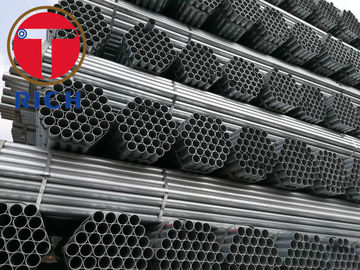

BS 1387 standaard Q195 SS400 gelaste gegalvaniseerde stalen buis in ronde vorm voor structurele toepassingen

BS 1387 gelaste gegalvaniseerde stalen buis is een ronde koolstofstalen buis bedoeld voor schroefdraad-, gelaste en algemene structurele diensten. Het wordt gewoonlijk geleverd met gladde, van schroefdraad voorziene of van schroefdraad voorziene uiteinden en met een verzinkt of zwart oppervlak.

Voor een technisch correcte inkoop moeten de buisspecificatie en de grondstofkwaliteit afzonderlijk worden vermeld.BS 1387 definieert de vereisten voor afgewerkte buizen, terwijl Q195 en SS400 basismateriaalaanduidingen zijn onder respectievelijk GB/T 700 en JIS G 3101.Ze mogen niet automatisch worden behandeld als BS 1387-kwaliteiten zonder de dimensionale, mechanische, coating-, schroefdraad- en testconformiteit van de voltooide buis te bevestigen.

Het longitudinale ERW-proces maakt een stabiele buitendiameter, wanddikte en rondheid mogelijk voor draadsnijden, rolvormen, buigen, lassen en mechanische assemblage. Maattoleranties moeten worden gekozen uit de bestelde buisstandaard en niet uit de grondstofstandaard.

BS 1387 classificeert buizen traditioneel in lichte, middelzware en zware series. De geselecteerde serie bepaalt de wanddikte en massa per meter. Het vervangen van een algemene structurele buis met dezelfde nominale diameter is niet voldoende, tenzij de werkelijke buitendiameter, wanddikte, compatibiliteit met schroefdraad en druk- of lektestvereisten zijn geverifieerd.

De zinklaag biedt een opofferingsbescherming aan het stalen substraat. De duurzaamheid van de coating hangt af van de zinkmassa, de continuïteit van de coating, de blootstellingscategorie, condensatie, chlorideverontreiniging, geavanceerde bescherming en schade tijdens het buigen of installeren.

De buis kan worden geleverd met een glad uiteinde, schroefdraad of schroefdraad en mof. De schroefdraad, de voorbereiding van het uiteinde, de toestand van de coating en de lasbaarheid moeten tijdens de bestelfase worden gespecificeerd. Gegalvaniseerde oppervlakken moeten plaatselijk worden voorbereid vóór het lassen, en lasrook moet worden gecontroleerd met behulp van een geschikte industriële ventilatieprocedure.

Q195 biedt een relatief hoge vervormbaarheid en is geschikt voor lichte fabricage. Q235B biedt een hoger sterkteniveau voor algemene gelaste constructies. SS400 is een structurele JIS-kwaliteit met een minimale vloeigrens van 245 MPa voor diktes tot 16 mm. De oudere Q345B biedt hogere sterkte, maar bij de huidige GB/T 1591-aanbestedingen moeten normaal gesproken de kwaliteiten uit de Q355-serie worden geëvalueerd in plaats van aan te nemen dat Q345B de huidige aanduiding blijft.

Een vaak voorkomend inkoopprobleem is het bestellen van "BS 1387 Q195 SS400-buis" zonder te definiëren welke vereiste de afgewerkte buis bepaalt.

De aankoopspecificatie verdelen wij in:

• Afgewerkte buisstandaard
• Basisstaalkwaliteit
• Dimensionale serie
• Productieroute
• Coatingroute en coatingmassa
• Einde voorbereiding
• Inspectie- en testniveau

Dit voorkomt dat Q195- of SS400-grondstoffen ten onrechte worden gepresenteerd als automatisch bewijs van naleving van BS 1387. SS400 is een algemene aanduiding voor constructiestaal onder JIS G 3101 in plaats van een speciale BS 1387-buiskwaliteit.

Kopers ontvangen vaak offertes waarop alleen 'gegalvaniseerd' staat, zonder aan te geven of het materiaal voorgegalvaniseerd of gegalvaniseerd is na het lassen.

Wij definiëren:

• Verzinkingsroute
• Minimale zinkmassa of -dikte
• Reparatiemethode voor lasnaden
• Interne en externe coatingvereisten
• Vereisten voor cut-end reparaties
• Hechtingstest van coating
• Methode voor het meten van de laagdikte

Hierdoor kan de koper de buis beoordelen op basis van de feitelijke atmosferische omstandigheden, condensatie binnenshuis of de fabricageomgeving, in plaats van te vertrouwen op een ongedefinieerde gegalvaniseerde afwerking.

De nominale leidingmaat geeft niet direct de gemeten buitendiameter weer. Een nominale buis met schroefdraad van 1 inch is bijvoorbeeld geen buis met een werkelijke buitendiameter van 25,4 mm.

Vóór de productie kunnen we het volgende bevestigen:

• Werkelijke buitendiameter
• Wanddikte en serie
• Draadmaat en draadstandaard
• Socket-compatibiliteit
• Lengte tolerantie
• Einde haaksheid
• Ovaliteit
• Rechtheid
• Massa per meter

Dit vermindert draadmismatch, koppelingslekkage, armatuurinterferentie en herwerk van de installatie. ISO 65 behandelt op soortgelijke wijze koolstofstalen draadbuizen via gedefinieerde maatreeksen in plaats van alleen nominale inch-afmetingen.

De buis kan worden gebruikt voor het vervaardigen van eencommerciële kas dakboog.

Voor deze toepassing moet de koper de buitendiameter, wanddikte, zinklaagroute, buigradius, ovaliteit na buigen, lasnaadoriëntatie, minimale vloeigrens en lokale reparatiemethode voor geboorde of gesneden gebieden definiëren. Voorgegalvaniseerde Q195-buizen zijn geschikt voor lichtgevormde bogen wanneer het structurele ontwerp dit toelaat, terwijl hogere sterktesoorten kunnen worden geselecteerd voor langere overspanningen of verhoogde wind- en sneeuwbelastingen.

De uiteindelijke buisafmetingen en constructiekwaliteit moeten worden geverifieerd door de kasontwerper. Deze productbeschrijving vervangt geen projectspecifieke constructieberekeningen.

De volgende waarden zijn typische maximale warmteanalyselimieten van de materiaalnormen waarnaar wordt verwezen. Het exacte achtervoegsel van de kwaliteit, de deoxidatiepraktijk, de productdikte en de bestelde standaardeditie moeten op de inkooporder worden vermeld.

Aanbevolen inspectie-items zijn onder meer:
