ASTM A53 Grade B ST52 Naadloze Stalen Buis en Ovalen Stalen Pijp met 10-420 mm Hoofdbuitenafmeting

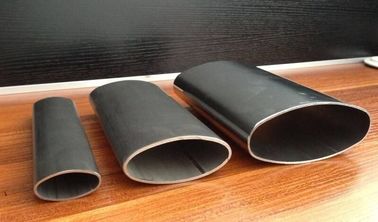

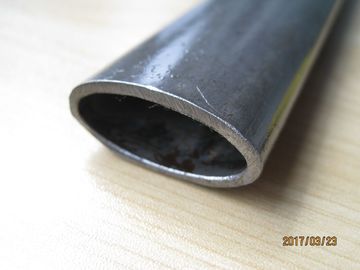

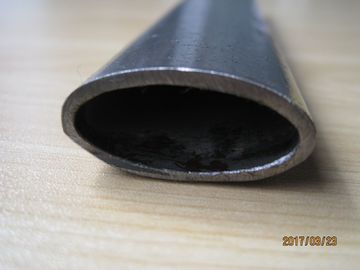

ASTM A53 en DIN 1629 ST35-ST52 naadloze ovale stalen buizen zijn koolstofstalen holle profielen vervaardigd door middel van naadloze buisproductie gevolgd door gecontroleerd koudtrekken, koudwalsen of precisieprofielvorming. Ze zijn geschikt voor componenten die een lagere profielhoogte, hogere directionele stijfheid, gladde oppervlakken en efficiënter gebruik van installatieruimte vereisen dan conventionele ronde buizen.

Ovale, elliptische en platte ovale profielen kunnen worden vervaardigd volgens klanttekeningen. Kritieke parameters zoals de lange as, korte as, wanddikte, hoekradius, torsie, rechtheid en doorsnedesymmetrie moeten afzonderlijk worden gespecificeerd in de inkooporder.

De lange as, korte as, wanddikte, profielradius en doorsnedesymmetrie worden onafhankelijk geïnspecteerd. Dit is betrouwbaarder dan een ovale buis alleen te beschrijven met een equivalente buitendiameter.

Voor precisieassemblages moet de aanbevolen inkooptekening bevatten: Lange buitenafmeting × korte buitenafmeting × wanddikte × lengte. De tekening moet ook de toegestane afwijking van de lange as, afwijking van de korte as, torsie, rechtheid en hoek- of overgangsradius definiëren.

Een ovale buis heeft verschillende oppervlaktetraagheidsmomenten rond zijn lange en korte as. Hierdoor kunnen ontwerpers de buis zo oriënteren dat er grotere stijfheid wordt verkregen in de belangrijkste belastingsrichting zonder de totale profielhoogte te verhogen.

De uiteindelijke stijfheid is afhankelijk van de volledige doorsnedegeometrie en moet worden geverifieerd aan de hand van de goedgekeurde tekening in plaats van te worden geschat op basis van een nominale ronde buisdiameter.

Koudtrekken of gecontroleerde profielvorming kan een uniform extern oppervlak produceren dat geschikt is voor schilderen, poedercoaten, galvaniseren, lassen en verdere bewerking. Oppervlakteruwheid en toegestane lengteribben moeten vóór de productie worden overeengekomen wanneer de buis als een zichtbaar onderdeel wordt gebruikt.

Profielgereedschap, reductieverhouding, smering en warmtebehandelingssequentie worden gecontroleerd om overmatige wandverdunning aan de uiteinden van de lange as te verminderen. De wanddikte moet op verschillende posities rond de doorsnede worden gemeten in plaats van op slechts één punt.

Warmtebehandeling kan worden geselecteerd op basis van de vereiste balans tussen sterkte, rek, hardheid, lasbaarheid en vormprestaties. Genormaliseerd ST35 of ST45 wordt over het algemeen geselecteerd voor componenten die goede vorming en lassen vereisen, terwijl ST52 wordt geselecteerd wanneer hogere structurele sterkte vereist is.

Professionele inkopers merken vaak dat leveranciers slechts een "buitendiameter" opgeven voor een niet-ronde buis. Dit is onvoldoende voor een ovaal profiel.

Elk aangepast profiel kan worden gecontroleerd met behulp van een goedgekeurde tekening die identificeert:

Deze inspectiemethode vermindert montage-interferentie en inconsistente passing tussen productiebatches.

ASTM A53 specificeert gelaste en naadloze zwarte of gegalvaniseerde stalen buizen en is voornamelijk gebaseerd op ronde buisafmetingen. ASTM A369 dekt zwaarwandige gesmede en geboorde buizen voor gebruik bij hoge temperaturen. Geen van beide normen definieert alleen alle dimensionale vereisten voor een koudgevormd ovaal profiel.

Om deze reden kunnen bestellingen worden beheerd via twee gecoördineerde vereisten: Materiaal en mechanische eigenschappen volgens de geselecteerde materiaalspecificatie, en finale ovale geometrie, toleranties, rechtheid, torsie, oppervlakteconditie en lengte volgens de goedgekeurde tekening of overeengekomen precisiebuisnorm.

Dit voorkomt een onjuiste bewering dat een tekening-specifiek ovaal profiel automatisch voldoet aan elke dimensionale bepaling van een ronde buisnorm.

Testen kan worden geselecteerd op basis van het beoogde productieproces en de gebruiksomstandigheden.

• Voor gelaste assemblages hebben chemische samenstelling, trek-eigenschappen, lasbaarheid en oppervlaktereinigheid prioriteit
• Voor gebogen onderdelen worden rek, hardheid, wandverdunning en doorsnedevervorming gecontroleerd
• Voor veiligheidsgerelateerde structurele onderdelen kunnen trekproeven, afplattingstesten, ultrasone of wervelstroomtesten, dimensionale rapporten en traceerbare warmtenummers worden geleverd

Dit inspectieplan vermijdt onnodige testen en zorgt er tegelijkertijd voor dat de kritieke kenmerken van het eindproduct worden geverifieerd.

Naadloze ovale ST52 stalen buis kan worden gebruikt voor de productie van een beschermende handgreep voor een tractor cabine. Het ovale profiel biedt een comfortabel gripoppervlak, verminderde uitsteeksel uit de cabineconstructie en verhoogde buigweerstand wanneer de lange as is georiënteerd in de belangrijkste belastingsrichting.

Voor dit product moet de inkooptekening het buisprofiel, de buigradius, de rechte lengte tussen de bochten, de toegestane afplatting na het buigen, de positie van de lasnaad, het coatingsysteem en de finale fixture-afmetingen definiëren. De buis moet ook worden getest op scheurvorming en overmatige wandverdunning na het buigen.
