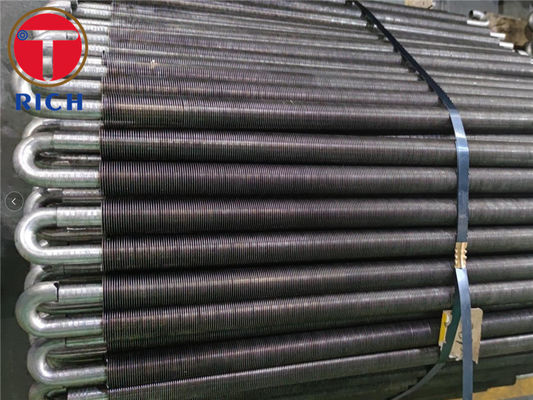

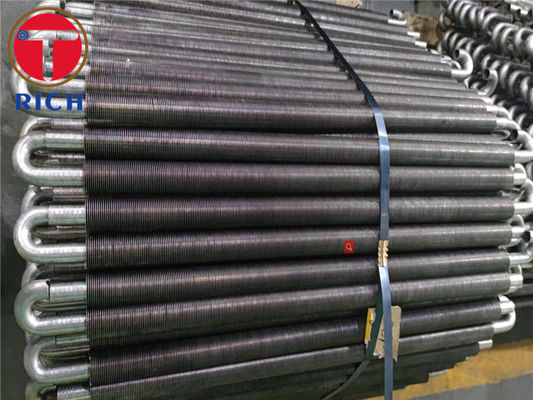

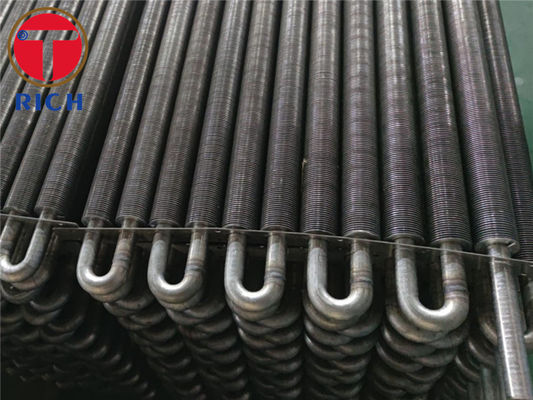

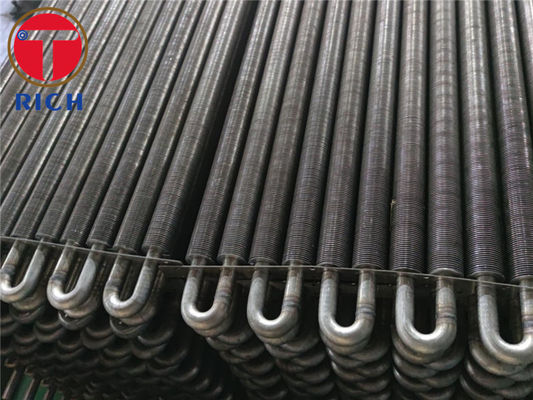

Bruine Fintube-Ingebedde de Vinbuis 1mm van de HaarspeldWarmtewisselaar Aisi Dikte

Productomschrijving

De bruine Fintube-HaarspeldWarmtewisselaar Bruine Fintube bedde Finned Buis in

Het ingebedde finned materiaal van de buisproductielijn wordt met succes vervaardigd na vele jaren

van ervaring en praktijk, en opeenvolgend de markt is ingegaan. Het materiaal wordt bevorderd

met betrekking tot de geavanceerde technologie van Brits ingebed finned buismateriaal. PLC controle

de wijze wordt ontwikkeld volgens binnenlandse productievereisten, eenvoudige verrichting - verwerking -

de volledige ondersteunende faciliteiten, en de veroorzaakte producten kunnen met geavanceerd materiaal vergelijkbaar zijn

De ingelegde spiraalvormige finned pijp moet een spiraalvormige groef met een bepaalde breedte en een diepte op de staalpijp pre verwerken,

en leg dan de staalstrook op de staalpijp op in de draaibank. Bij het winden proces, laadt het wegens bepaald voor,

de staalstrook zal strak gebonden worden in de spiraalvormige groef, om een bepaald contactgebied tussen het staal te verzekeren

strook en de staalpijp. Om de staalstrook te verhinderen springback en weg te vallen, beide einden van het staal

de strook zal op de staalpijp worden gelast. om inlegsel te vergemakkelijken, zal er een bepaald zijhiaat tussen zijn

staalstrook en de spiraalvormige groef. Als de zijontruiming te klein is om interferentie te vormen, is het mozaïekproces moeilijk

om regelmatig te werk te gaan. Bovendien heeft de gekronkelde staalstrook altijd een bepaalde reactie, die de staalstrook maakt

en de bodem van de spiraalvormige groef kan niet goed worden verbonden.

De eisen van de productverwerking ten aanzien van ingebed spiraalvormig finned buis (ingebedde) materiaal

1 mozaïekdiepte en stabiliteit

1.1 trek van krachttest: meer dan tearing de strook van 8kg of van het aluminium

1.2 inlegseldiepte: 0,35 ~ 0,5, volgens de muurdikte van ovenbuis

1.3 inlegselstabiliteit: trek krachtsteekproef van het eerste stuk in elke verschuiving terug voldoet aan de vereisten van 1,1

1.4 de ingebedde pijp zal van roestvrij staal en koolstofstaal worden gemaakt, en de muurdikte van de pijp zal

geen minder dan 2mm zijn

1.5 diameter van ingebedde pijp DN20 ~ 38 (Britse Amerikaanse norm volgens 1,5 vereisten)

1.6 er zijn geen barst of barst op de oppervlakte van de pijp na het inbedden

1.7 de hoogte van het ingelegde stuk zal volgens de pijpdiameter worden berekend - over het algemeen de helft van de pijpdiameter,

maar niet hoger dan 57 mm

2 product dimensionale nauwkeurigheid

2.1 de totale lengte van vleugelsegment is - 5mm ~ + 5mm, en de nauwkeurigheid van de segmentmotie zijn - 0.3mm ~ + 0.4mm

2.2 plak + 0.21mm uit elkaar plaatsen of meer die

2.3 perpendicularity van vinnen en staalpijpen - 1 graad aan + 1 graad

2.4 de inlegselvlakheid is 0.1mm ~ die + 0.1mm, behalve het hoogteverschil door de diktetolerantie wordt veroorzaakt van de vin zelf

2.5 het verschil van de inlegselhoogte - 0.1mm ~ die + 0.1mm, behalve het hoogteverschil door de dimensionale tolerantie van de vin zelf wordt veroorzaakt

2.6 in de omstandigheden van hetzelfde staal leid materiaal, dezelfde hoogte en het aantal vinnen door buizen, de lengte van verschillende finned buizen

verandert hetzelfde na het inleggen

3 mozaïeksnelheid

De buitendiameter van de basispijp is 20 ~ 50 volgens de pijpdiameter en blad het uit elkaar plaatsen
